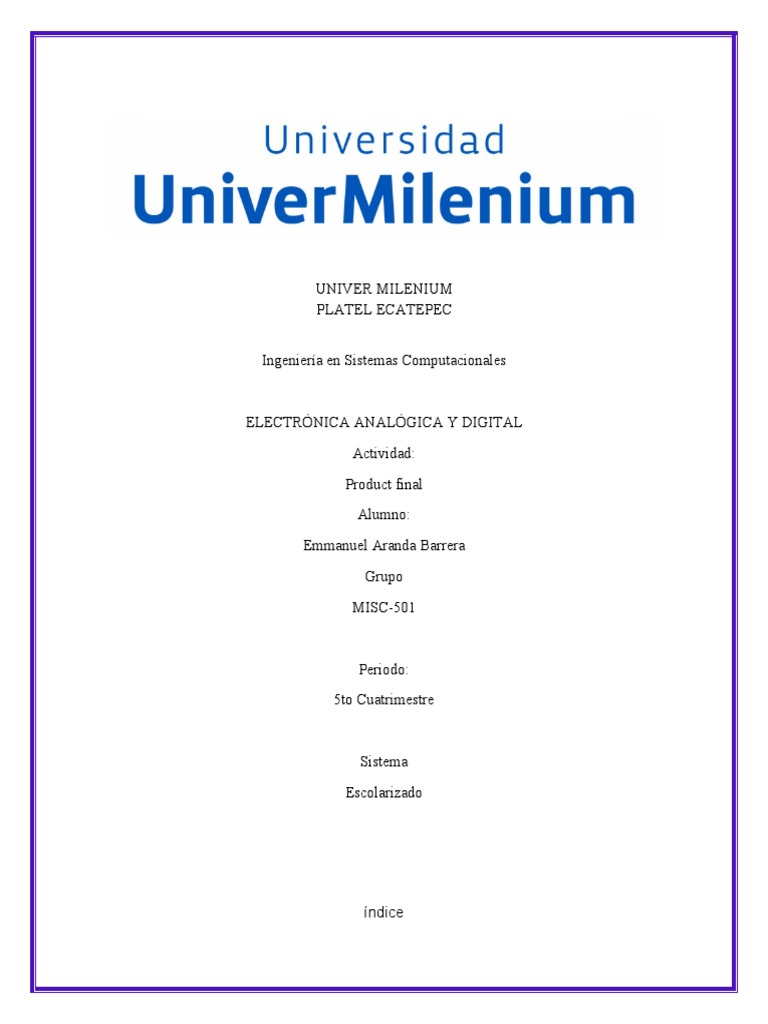

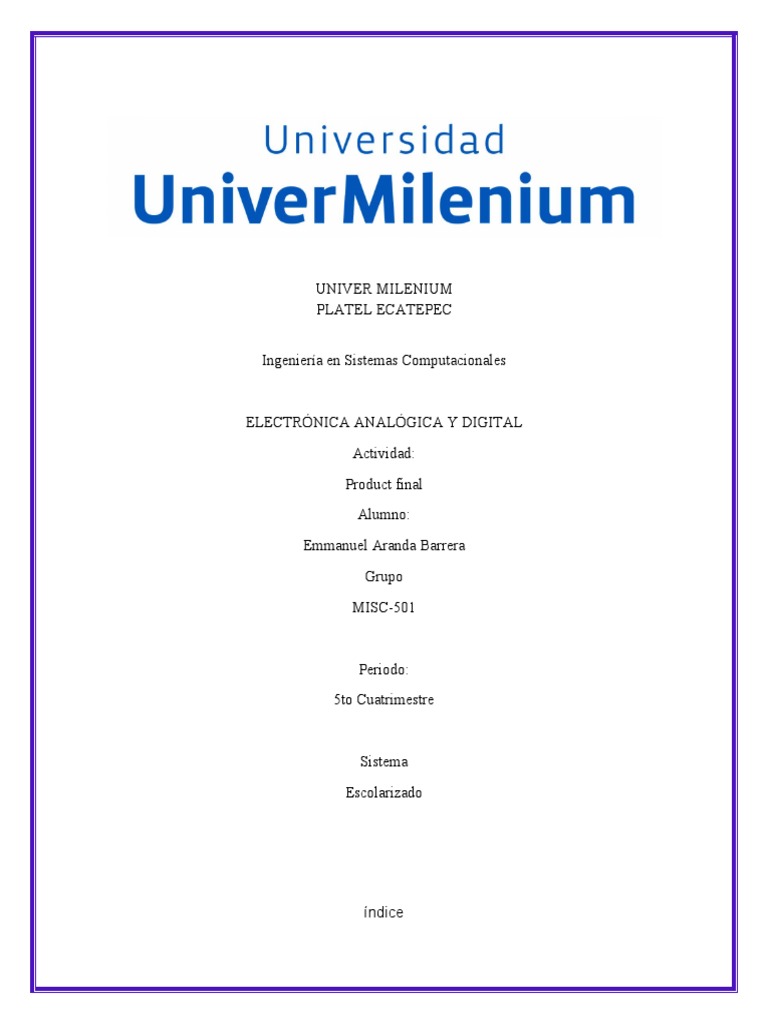

UNIVER MILENIUM

PLATEL ECATEPEC

Ingeniería en Sistemas Computacionales

ELECTRÓNICA ANALÓGICA Y DIGITAL

Actividad:
Product final
Alumno:
Emmanuel Aranda Barrera
Grupo
MISC-501

Periodo:
5to Cuatrimestre

Sistema
Escolarizado

índice
introducción…………………………………………………………………………3

fuente de poder…………………………………………………………………….4

Multímetro……………………………………………………………………………6

Práctica de soldadura con clavos………………………………………………….8

Practica de reflow y reballing………………………………………………………10

Luces audio rítmicas……………………………………………………………….13

Introducción
-Multímetro:
En la ingeniería de sistemas computacionales, el multímetro se utiliza
principalmente para medir la tensión, la corriente y la resistencia en los circuitos
electrónicos. Los ingenieros pueden usar el multímetro para medir la corriente que
fluye a través de un circuito, la tensión de la batería o la fuente de alimentación, o
la resistencia de un componente.
-Práctica de soldadura con clavos:
es una habilidad importante en la electrónica y en la ingeniería de sistemas. La
soldadura se utiliza para unir componentes electrónicos y cables en un circuito
electrónico. Aquí hay algunos pasos para realizar una práctica de soldadura
efectiva.
-Practica de reflow:
se refiere al proceso de soldadura de componentes electrónicos en una placa de
circuito impreso utilizando un horno de reflow. El objetivo de la práctica de reflow
es lograr una conexión sólida y confiable entre los componentes y la placa de
circuito impreso. Para hacer esto, los componentes se colocan en la placa de
circuito impreso y se calientan en un horno de reflow hasta que la soldadura se
derrite y se une a la placa.
-Luces audio rítmicas:
Las luces audio rítmicas son un proyecto popular de electrónica que utiliza un
circuito para sincronizar las luces con la música o el sonido ambiental.
Para probar el circuito, un multímetro se puede utilizar para medir la tensión y la
corriente en los componentes, asegurándose de que el circuito esté funcionando
correctamente antes de conectar las luces.

Tabla de componentes electronico

 Son componentes electrónicos que se utilizan en los circuitos electrónicos que nos ayuda
la tabla de componentes electrónicos se utiliza comúnmente en el diseño y la fabricación
de circuitos electrónicos para identificar los componentes necesarios y las especificaciones
necesarias para asegurar que el circuito funcione correctamente aqui se muestra algunos

Resistencias: Son componentes pasivos que se utilizan para limitar la corriente eléctrica en
un circuito. Las resistencias se fabrican en diferentes valores de resistencia y se identifican
por un código de colores.

Capacitores: Son componentes pasivos que almacenan energía eléctrica en forma de carga.
Los capacitores se utilizan para filtrar señales eléctricas, acoplar señales de un circuito a
otro y como elementos de temporización.

Transistores: Son componentes activos que se utilizan para amplificar señales eléctricas o
como elementos de conmutación. Los transistores se fabrican en diferentes tipos, como los
transistores bipolares y los transistores de efecto de campo (FET).

Circuitos integrados: Son componentes electrónicos que contienen múltiples elementos

activos y pasivos en una sola pieza de silicio. Los circuitos integrados se utilizan para
construir circuitos complejos, como los microprocesadores.
Inductores: Son componentes pasivos que almacenan energía eléctrica en forma de campo
magnético. Los inductores se utilizan para filtrar señales eléctricas, acoplar señales de un
circuito a otro y como elementos de temporización.

Diodo comun: Un diodo común, también conocido como diodo rectificador, es un tipo
de componente electrónico que permite el flujo de corriente eléctrica en una dirección,
pero lo bloquea en la dirección opuesta.

El diodo común: se utiliza comúnmente en circuitos de rectificación para convertir

corriente alterna (AC) en corriente continua (DC), lo que es esencial en muchos
dispositivos electrónicos. También se puede utilizar en circuitos de protección para
evitar que la corriente fluya en la dirección incorrecta y dañe otros componentes.

El diodo Zener: se utiliza para estabilizar la tensión en un circuito electrónico. Cuando

la tensión en el circuito aumenta por encima de la tensión Zener del diodo, el diodo
comienza a permitir que la corriente fluya en la dirección inversa, lo que evita que la
tensión aumente aún más tambien utilizan comúnmente en fuentes de alimentación,
reguladores de voltaje y circuitos de protección contra sobretensiones.
 multimetro

Estas son una prueba que se realize con el multimetro es importante que el voltaje de
fuente de poder coincida con el voltaje requerido por el dispositivo electrónico. De lo
contrario, puede haber daños en el dispositivo o en la fuente de poder. Por lo general,
la información del voltaje requerido por el dispositivo se encuentra en su manual de
usuario o en la etiqueta de especificaciones en el dispositivo mismo y por ello
realizamos un chequeo de la fuente de poder que con la tabla.

Voltaje fuente de poder

1-3.5vcc 13-3.2vcc
2-3.2vcc 14-11.4vcc
3- 15-
4-5.2vcc 16-
5- 17-
6-5.2vcc 18-
7- 19-
8-5.1vcc 20-opcinal
9-5.0vcc 21-5.1vcc
10-11.9vcc 22-5.2vcc
11-11.9vcc 23-5.1vcc
12-3.1vcc 24-
El voltaje de la fuente de poder depende del dispositivo electrónico al que esté
conectado. Algunos dispositivos electrónicos, como los teléfonos móviles y los
reproductores de MP3, utilizan fuentes de alimentación que suministran un voltaje
de 5 voltios (V), mientras que otros dispositivos más potentes, como las
computadoras de escritorio y los servidores, pueden utilizar fuentes de
alimentación que suministran voltajes de hasta 12V, 24V o más.

12 vcc
 Disco duro
 Disipador
 Tarjeta grafica
 Rom

5 vcc
 Usb
 Fax mode
 Chip sct
 Chip de video
 HDMI
 Buzzer

3,3 vcc
 Bios
 Procesador
 Ram (1.5)
 Microprocesador
 Capacitores
 Actividad de aprendiendo a soldar

Para este trabajo se necesito de los siguientes materiales que fueron los
siguientes:
- Una tabla

- Clavos

- Cable

- estaño
- Cautin

- Pasta

Esta actividad tiene como objetivo aprender a soldar ya que nos enseña
desde un principio a poder reparar los dispositivos y componentes el cual
desde mi punto de vista es muy útil ya que al tener que reparar algún
dispositivo es fundamental saber soldar, cuando empecé este proyecto me
di cuenta de que tan bueno soy soldando y que tan bien puedo mejorar ya
que aunque parezca que es un trabajo fácil no lo es, tiene sus dificultades
así que me gusto el aprender algo base para un ingeniero en sistemas
 Practica de reflow y reballing

La práctica de reflow se refiere al proceso de soldadura de componentes

electrónicos a una placa de circuito impreso (PCB) utilizando una técnica de
calentamiento controlado. Esta técnica se utiliza para reparar soldaduras frías o
rotas en componentes electrónicos
Por otro lado, la práctica de reballing es una técnica que se utiliza para reparar los
chips de procesador que tienen esferas de soldadura debajo de ellos. En este
proceso, las esferas de soldadura originales se eliminan y se reemplazan por
nuevas esferas de soldadura.

como se muestra en la imagen usamos una malla de cobre y ayuda del cautín
arrastrando de forma para que las bolitas de estaño se vayan quitando así
logrando que vuelva hacer contacto y vuelva a funcionar.

Lo primero que se hizo es aplicar flux esto nos ayudara procesos de soldadura y
para desoldar al eliminar las películas de óxido que se forman en la superficie de
los metales que se están soldando.
Para esta práctica se aprendió hacer reflow y para eso se ocupó una fuente de
calor unas pinzas y una motherboard que no tenía funcionamiento, pero fue
perfecta para la práctica ya que casi todos apenas estábamos aprendiendo.
Ambas de estas técnicas son importantes para la reparación y reutilización de
componentes electrónicos. La técnica de reflow es una técnica comúnmente
utilizada para reparar soldaduras rotas o frías en componentes electrónicos,
mientras que la técnica de reballing se utiliza específicamente para reparar los
chips de procesador con esferas de soldadura debajo de ellos. La elección de la
técnica adecuada dependerá del tipo de componente electrónico y de la
naturaleza del problema que se está tratando de resolver.
 Luces audio rítmicas
Los materiales que se utilizaron fueron
-Protoboard
-8leds
-Jumpers
-Fuente de poder de 12v
-Taladro
-Broca de casi de tamaño de una ajuga
-Alcohol isopropílico
-Cautín
-Tabla fenólica
-Acido ferroso
En esta actividad primero tuvimos que entender el diagrama para así poder
hacerlo en la protoboard

después de haber analizado se colocan en uno enfrente y una patita atrás con el
fin de que el positivo quede con el negativo creando una cadena

Las luces de audio rítmicas son un tipo de dispositivo que responde al sonido y al
ritmo de la música, creando efectos visuales y de iluminación sincronizados con la
música.
El funcionamiento de las luces de audio rítmicas se basa en un micrófono
incorporado que detecta el sonido y el ritmo de la música. Luego, los circuitos
electrónicos internos convierten la señal de audio en señales eléctricas que
controlan los LED de las luces, creando patrones y efectos de iluminación que se
sincronizan con la música.

En resumen, las luces de audio rítmicas son una forma divertida y emocionante de
agregar un efecto visual impresionante a la música

Cabe agregar las luces audio rítmicas, pero en la tabla fenólica con ayuda del
tip31c para esto se uso un diagrama como el que se muestra y se dibujó con lápiz
para después ponerlo con un marcador permanente negro ya que se si se usa de
otro color se despinta con el ácido ferroso.
Después de haber terminado de calcar se recomienda que las líneas sean gruesas
ya que aves no se logra conectar y se tiene que puentear con el cautín y estaño,
pero una vez terminado en un traste se coloca la tabla con ácido ferroso y agua se
tiene que estar moviendo poco a poco así creando una pista.

Ya después del tiempo transcurrido se limpia con alcohol ya que si no se hace

esto se echa a perder
Con ayuda de nuestro taladro y broca se perfora la tabla fenólica donde se van a
colocar los leds y soldarlos con el cautín y estaño

perforada la tabla se colocan los leds y se

empieza a soldar y se coloca el tip31c quedado
como se muestra en la imagen

Video de demostración
