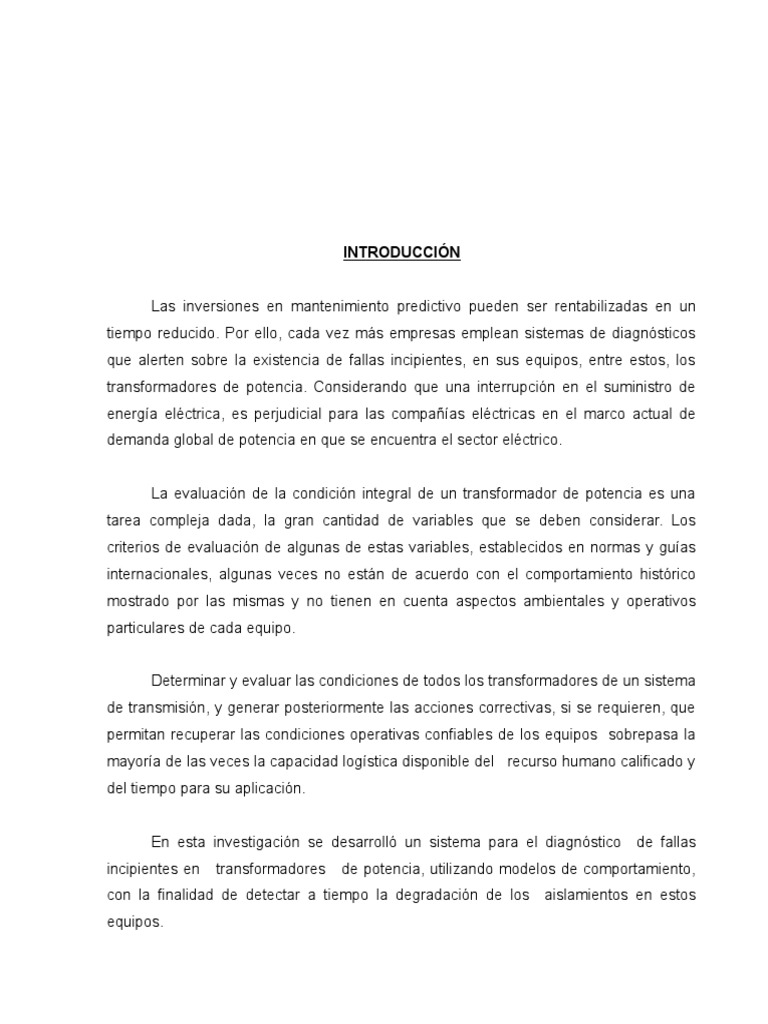

INTRODUCCIÓN

Las inversiones en mantenimiento predictivo pueden ser rentabilizadas en un

tiempo reducido. Por ello, cada vez más empresas emplean sistemas de diagnósticos
que alerten sobre la existencia de fallas incipientes, en sus equipos, entre estos, los
transformadores de potencia. Considerando que una interrupción en el suministro de
energía eléctrica, es perjudicial para las compañías eléctricas en el marco actual de
demanda global de potencia en que se encuentra el sector eléctrico.

La evaluación de la condición integral de un transformador de potencia es una

tarea compleja dada, la gran cantidad de variables que se deben considerar. Los
criterios de evaluación de algunas de estas variables, establecidos en normas y guías
internacionales, algunas veces no están de acuerdo con el comportamiento histórico
mostrado por las mismas y no tienen en cuenta aspectos ambientales y operativos
particulares de cada equipo.

Determinar y evaluar las condiciones de todos los transformadores de un sistema

de transmisión, y generar posteriormente las acciones correctivas, si se requieren, que
permitan recuperar las condiciones operativas confiables de los equipos sobrepasa la
mayoría de las veces la capacidad logística disponible del recurso humano calificado y
del tiempo para su aplicación.

En esta investigación se desarrolló un sistema para el diagnóstico de fallas

incipientes en transformadores de potencia, utilizando modelos de comportamiento,
con la finalidad de detectar a tiempo la degradación de los aislamientos en estos
equipos.
 2

El trabajo consistió en definir los valores límites de las variables que califican los
modos de fallas, factores de riesgo y alarmas; para integrarlas en un software
desarrollado en Visual Basic que permitió el diagnóstico de la condición del sistema
aislante en los transformadores de potencia.

La realización de esta investigación representó un significativo avance en el

desarrollo de sistemas expertos, lo cual permite actualmente contar con una poderosa
herramienta para el diagnóstico, de manera oportuna, de degradaciones incipientes, lo
cual puede ser la diferencia entre someter el transformador a una reparación mayor o
reemplazar una pieza, reduciendo así el índice de fallas, los costos de mantenimiento e
incrementando la vida útil del transformador, lo que asegura un sistema de transmisión
o distribución de energía eléctrica confiable, condición exigida por los sistemas
eléctricos.

La importancia de éste trabajo radica en el tiempo de respuesta, precisión del

diagnóstico e información confiable, exigencia de los sistemas de transmisión o
distribución de energía eléctrica, y así poder establecer, seguimientos de tendencias,
planes de acciones predictivas con la finalidad de garantizar la continuidad en la
operación de los transformadores de potencia, considerando lo costoso que seria la
pérdida de una de estas unidades de manera intempestiva. Además toda esta
información sirve estratégicamente para organizar el mantenimiento, desde el
entrenamiento de personal hasta la distribución de los gastos del presupuesto asignado
a las divisiones de mantenimiento.

El propósito de éste sistema de diagnóstico se resume en:

a. Proporcionar información sobre la condición operativa de los transformadores

creando de esta manera un historial de datos.

b. Permitir en algunos casos sobrecargar los transformadores sin reducir su vida

útil.

c. Cambiar de mantenimientos periódicos a mantenimiento basados en la condición

real del equipo.

 3

d. Ayuda a la toma de decisiones reduciendo el riesgo de fallas catastróficas y los

costos asociados con ellas.

e. Verificar los cambios en las condiciones operativas y del sistema aislante.

El sistema de diagnóstico desarrollado en esta investigación solo aplica a los

transformadores de potencia refrigerados por aceite, los cuales permiten la utilización
de la energía eléctrica en las industrias o procesos y hacen posible la realización
práctica y económica del transporte de la energía a grandes distancias.

El trabajo se desarrolló como una investigación no experimental, de tipo aplicada,

la cual muestra un sistema de diagnóstico, que permite conocer a tiempo el estado o
condición del sistema aislante de los transformadores de potencia, se basa en realizar
sus predicciones en modelos de comportamientos.

La presente investigación está estructurada como sigue:

Capítulo 1: En éste se expone el problema objeto de la investigación y su justificación.
Capítulo 2: Se presenta el marco teórico, donde se detallarán los aspectos referidos a la
revisión de literatura, bases teóricas, y las investigaciones sobre los modelos de
comportamiento que servirán de base para el sistema de diagnóstico.
Capítulo 3: Se presenta el marco metodológico en cual se describe el procedimiento de
investigación, tipo de estudio y muestra.
Capítulo 4: Se presenta el desarrollo del sistema de diagnóstico en estudio y sus
modelos.
Capítulo 5: Se exponen los resultados y las simulaciones realizadas con dicho modelo
seguidamente se exponen las conclusiones y recomendaciones producto de este
trabajo y finalmente la bibliografía consultada, anexos y apéndices.
 4

CAPÍTULO 1

EL PROBLEMA

En las redes de transmisión y distribución de energía eléctrica, los

transformadores de potencia son componentes costosos, vitales y críticos, dejar fuera
de servicio un transformador de potencia representa un serio problema para las
empresas que se encargan de suministrar el fluido a los procesos industriales, ya que
ello siempre trae consigo un corte de energía eléctrica. No obstante; el caso se vuelve
más crítico cuando la interrupción de las operaciones del transformador es causada
intempestivamente por falla del equipo.

Cuando en un transformador de potencia, se produce algún esfuerzo, por

ejemplo; cambios de carga, sobre tensiones de origen atmosférico o de maniobra, si
los materiales no están en buen estado, pueden dar origen a una avería, que en
muchos casos no se manifiesta de manera inmediata por la que se denomina latente.

La experiencia muestra que aproximadamente un veinte por ciento (20%) de los

transformadores que presentan síntomas de avería latentes, terminan originando una
desconexión intempestiva (ASING SERVICIOS DE INGENIERIA, 2004) (1).

Estadísticas de fallas en transformadores de potencia aportadas por empresas

aseguradoras en México indican que el 49% de las fallas se refieren a problemas de
(2)
aislamientos en devanados (COMITÉ FEDERAL DE ELECTRICIDAD, 2002) . Lo
anterior ha obligado a las industrias y empresas de suministros de energía a establecer
programas de diagnósticos.
 5

La detección de cierto tipo de eventos, por ejemplo, arqueos en guías, falsos

contactos, problemas de blindaje del núcleo y descargas parciales, constituían un
problema hasta hace poco. Los recientes avances tecnológicos en el desarrollo de
sensores, sistemas de adquisición de datos y software de diagnósticos, hacen posible
la selección y aplicación de pruebas eléctricas y métodos que permiten la detección de
fallas incipientes con un alto grado de certidumbre.

Las fallas incipientes son aquellas que ocurren lentamente en forma de un

deterioro gradual del aislamiento y se inician por multiplicidad de procesos: eléctricos,
mecánicos, térmicos, químicos y envejecimiento no separables y que pueden ser
originados bien sea desde la fase de fabricación o durante la operación misma. Pueden
clasificarse en las siguientes categorías: descargas parciales, descargas eléctricas,
sobrecalentamiento de la celulosa y el aceite.

En el presente trabajo se desarrolló un sistema para el diagnóstico de fallas

incipientes en transformadores de potencia utilizando modelos de comportamiento,
con la finalidad de detectar a tiempo la degradación de los aislamientos en estos
equipos. El problema consistió en definir los valores límites de las variables que
califican los modos de fallas, factores de riesgo y alarmas e integrarlas en un software
desarrollado en Visual Basic de manera de lograr el diagnóstico de la condición del
sistema aislante en los transformadores.

Esta investigación se fundamentó en varios análisis:

1. Térmico: Que permitió estimar las sobre elevaciones de temperatura en los
devanados.
2. Análisis de los gases disuelto en el aceite: con el cual y de acuerdo con los
niveles y relaciones existentes, es posible determinar el proceso de deterioro
involucrado.
3. Ensayos físico químicos: Como la rigidez dieléctrica, contenido de agua, factor
de potencia y acides, para determinar la calidad del aceite.
4. Factor de potencia como indicativo de calidad de los aislamientos sólidos.
 6

5. Análisis de los derivados furánicos: Este análisis permite obtener una idea
general del estado degradativo del aislamiento celulósico.
6. Descargas parciales como proceso de falla del aislamiento sólido.

La importancia de éste trabajo radicó en la confiabilidad y disponibilidad exigida

en la actualidad del sistema eléctrico por los procesos industriales, además los
transformadores son los equipos mas costosos dentro de un sistema de transmisión y
su falla ocasiona quizás el mayor impacto económico como de disponibilidad. El
propósito de éste sistema de diagnóstico es conocer a tiempo el estado o condición del
sistema aislante de los transformadores de potencia que presentan fallas incipientes
con la intención de detectar degradaciones que progresivamente pueden afectar el
aislamiento y de ésta manera reducir la probabilidad de falla súbita en el transformador.

No se debe perder de vista que el desarrollo y la aplicación de técnicas de

diagnóstico a transformadores de potencia tiene como objetivos principales el
incremento de la confiabilidad del sistema a través de la reducción del índice de fallas y
el incremento de la vida útil de los equipos, al igual que la reducción de los costos de
mantenimiento, al pasar de un mantenimiento periódico a uno basado en condiciones
reales.
En las figuras Nrs: 1, 2,3 se muestra una secuencia de gráficas de la falla de un
transformador de potencia en una planta industrial. Se determinó que la causa era
contaminación del aceite, el cual no se analizaba desde muchos años atrás.
 7

Figura 1. Incendio de un transformador de potencia por arco eléctrico.

Fuente: tomada de INTERNET (2003) (3)

Figura 2. Bomberos controlando el Incendio de un transformador de potencia.

Fuente: tomada de INTERNET (2003) (4)
 8

Figura 3. Producto final de la falla de un transformador de potencia.

Fuente: tomada de INTERNET (2003) (5)

Esta investigación fue dirigida al estudio y evaluación de la condición del sistema

aislante de los transformadores de potencia, refrigerados por aceite, los cuales permiten
la utilización de la energía eléctrica en las industrias o procesos y hacen posible la
realización práctica y económica del transporte de la energía a grandes distancias.

El transformador de potencia ha tenido una sensible evolución en torno a los

materiales aislantes: sólidos (maderas, papel aislante, fibras sintéticas, baquelitas,
resinas, etc.) y líquidos como aceites aislantes o sintéticos.

En los transformadores de potencia del fabricante Starkstrom-Gerätebau (SGB)

existe un buen núcleo. La cuidadosa selección del material es tan decisiva para
conseguir su elevada calidad así como la construcción segura de las piezas de ajuste y
su sólido acabado. El efecto conjunto de estos factores permite una mejora continua en
lo relativo a pérdidas y corrientes de marcha en vacío, así como de niveles de ruidos.
(Ver figura 4).
 9

Figura 4. Núcleo antes de su colocación vertical, transformador Starkstrom-Gerätebau

(SGB). Fuente: tomada de INTERNET (2006) (6)

El acabado del devanado se realiza utilizando máquinas construidas

expresamente para ello y garantiza resultados precisos y de gran valor. Mediante un
secado previo se consigue estabilizar la dimensión axial del bobinado. Comprobación de las
longitudes definidas de este al aplicar las fuerzas de sujeción previstas y montar el devanado de
manera cuidadosa y simétrica. Al hacerlo, también se consideran las medidas de equilibrio que
puedan ser necesarias para evitar fuerzas de asimetría. Además de los esfuerzos térmicos, se
considerarán los requisitos relativos a la resistencia a la tensión y a los cortocircuitos.

La evaluación de la condición de los transformadores de potencia, considera

variables claves que permiten identificar la existencia de modos de falla en evolución y
la manifestación de señales de envejecimiento acelerado. En función de esto los
transformadores están en general clasificados en categorías desde el punto de vista de
la condición: Normal, envejecido, defectuoso y fallado

El trabajo propuesto se desarrolló como una investigación no experimental, de

tipo aplicada, la cual muestra un sistema de diagnóstico, que permite conocer a tiempo
 10

el estado o condición del sistema aislante de los transformadores de potencia, éste se

basa para realizar sus predicciones en modelos de comportamientos ( análisis térmico,
análisis de gases disueltos en el aceite, análisis de la calidad del aceite, análisis de los
derivados furánicos, factor de potencia de los devanados y descargas parciales.

El análisis de condición es el proceso a través del cual se despliegan los

parámetros de las diferentes variables que califican el estado de los transformadores de
potencia. La aplicación del sistema de diagnóstico desarrollado ha permitido reducir
enormemente el tiempo de ejecución del proceso de análisis de condición de los
transformadores de potencia. Para su implementación se utilizó el software Microsoft
Visual Basic 6.0.

1 OBJETIVOS

Con la realización de este trabajo se lograrán alcanzar los siguientes objetivos:

1.1 OBJETIVO GENERAL

Desarrollar un sistema para el diagnóstico de fallas incipientes en

transformadores de potencia, utilizando modelos de comportamiento con la finalidad
de detectar la evolución de la degradación de sus aislamientos.

1.2 OBJETIVOS ESPECIFICOS

1.2.1 Revisar referencias bibliográficas teóricas, técnicas, historial de mantenimientos

preventivo y estadísticas de fallas de transformadores de potencia.

1.2.2 Analizar los diferentes modelos térmicos, sus fundamentos matemáticos y

consideraciones.
1.2.3 Evaluar la gráfica de Dömenbur, el triángulo de Duval y la relación entre gases
de R. Rogers como modelos de los gases disueltos en el aceite.
 11

1.2.4 Establecer las propiedades del aceite: rigidez dieléctrica, factor de potencia,
contenido de agua y acidez, como modelos para evaluar la calidad del aceite.
1.2.5 Analizar La interpretación moderna que se le da al factor de potencia de los
devanados, como modelo de la condición de los aislamientos.
1.2.6 Analizar el contenido de derivados furánicos como mecanismos de degradación
de la celulosa.
1.2.7 Estudiar origen, magnitudes características, efectos sobre el aislamiento de las
descargas parciales y métodos modernos de detección.
1.2.8 Definir las pruebas eléctricas, métodos de diagnóstico y ensayos que permitirán
obtener los datos de entrada al sistema.
1.2.9 Establecer los valores límites de las variables que califican los modos de falla,
factores de riesgo, alarmas.
1.2.10 Desarrollar los algoritmos de cálculos de los modelos de comportamiento por
módulos: funciones de respaldo de los registros, impresión y salvar data, análisis
estadístico, tendencias e informes de los diagnósticos generados
1.2.11 Agrupar los algoritmos de cálculos de los modelos en un sistema, pero con
diagnósticos individuales.
1.2.12 Validar el sistema de diagnóstico con los datos de pruebas: Cromatografía y
análisis Fisicoquímicos de un transformador de 25 MVA, 115:13.8 KV, de la
empresa COMSIGUA C.A.
