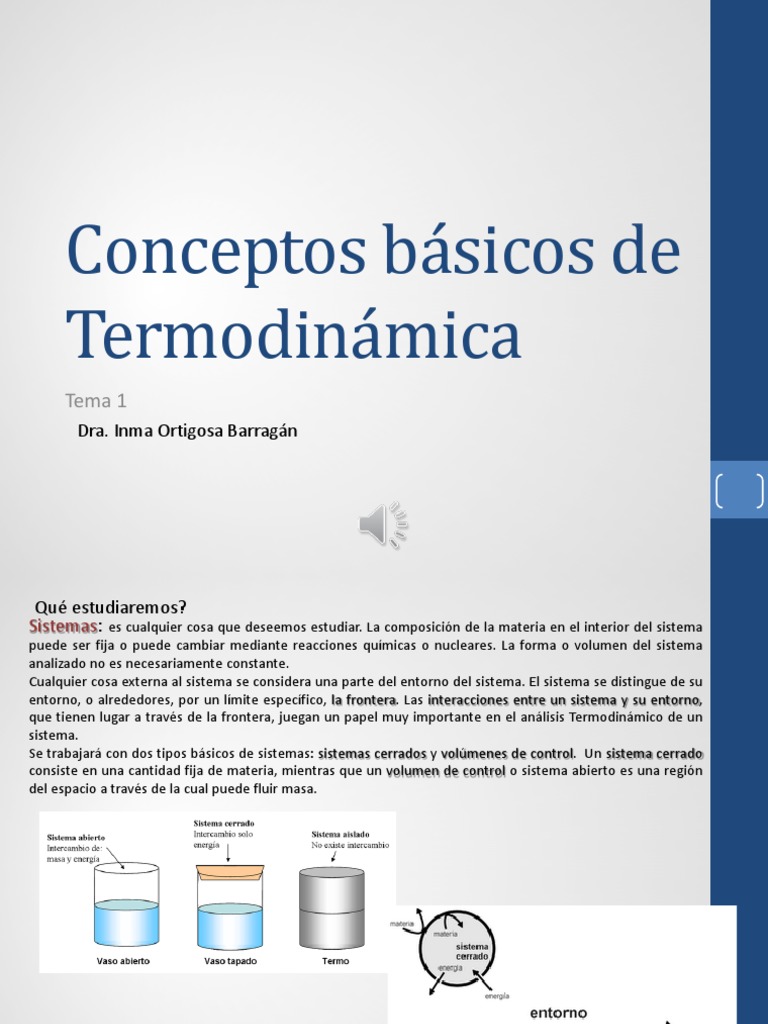

Conceptos básicos de

Termodinámica
Tema 1
Dra. Inma Ortigosa Barragán
 Qué estudiaremos?
Sistemas: es cualquier cosa que deseemos estudiar. La composición de la materia en el interior del sistema
puede ser fija o puede cambiar mediante reacciones químicas o nucleares. La forma o volumen del sistema
analizado no es necesariamente constante.
Cualquier cosa externa al sistema se considera una parte del entorno del sistema. El sistema se distingue de su
entorno, o alrededores, por un límite específico, la frontera. Las interacciones entre un sistema y su entorno,
que tienen lugar a través de la frontera, juegan un papel muy importante en el análisis Termodinámico de un
sistema.
Se trabajará con dos tipos básicos de sistemas: sistemas cerrados y volúmenes de control. Un sistema cerrado
consiste en una cantidad fija de materia, mientras que un volumen de control o sistema abierto es una región
del espacio a través de la cual puede fluir masa.

2
3
Para describir un sistema y predecir su comportamiento necesitamos conocer un conjunto de propiedades
y cómo se relacionan entre sí. 𝐺𝐺𝐺𝐺𝐺𝐺𝐺𝐺𝐺𝐺 𝑖𝑖𝑖𝑖𝑖𝑖𝑖𝑖𝑖𝑖𝑖𝑖𝑖𝑖 𝑃𝑃𝑃𝑃 = 𝑛𝑛𝑛𝑛𝑛𝑛

características macroscópicas de un sistema tales como su masa, volumen,

Las propiedades son
energía, presión y temperatura a las que pueden asignarse valores numéricos en un instante dado, sin
un conocimiento previo de la historia del sistema.
La palabra estado expresa la condición de un sistema definida por el conjunto de sus propiedades. Puesto
que normalmente existen relaciones entre dichas propiedades, el estado puede especificarse, a menudo,
suministrando los valores de un subconjunto de las mismas. Todas las demás propiedades pueden
determinarse a partir de ese subconjunto.
Cuando cualquiera de las propiedades de un sistema cambia, su estado cambia y se dice que el sistema ha
sufrido un proceso. Un proceso es una transformación de un estado a otro. Sin embargo, si un sistema
muestra los mismos valores de sus propiedades en dos instantes diferentes, estará en el mismo estado en
dichos instantes. Diremos que un sistema está en estado estacionario si ninguna de sus propiedades
cambia con el tiempo.

Estudiaremos los procesos que se producen en los sistemas. ¿Por qué? Queremos procesos lo más eficiente
posibles. Nos interesa la energía involucrada en esos procesos.

ESTADO 1 ESTADO 2
M1 Proceso M2
V1 V2
E1 E2 4
P1 P2
T1 T2
Términos importantes
Las propiedades termodinámicas : extensivas e intensivas. Una propiedad se llama propiedad extensiva
si su valor para un sistema es la suma de los valores correspondientes a las partes en que se subdivida. La masa, el
volumen, la energía, son propiedades extensivas. Las propiedades intensivas sus valores son independientes
del tamaño o extensión de un sistema y pueden variar de un sitio a otro dentro del sistema en un instante dado.
Las propiedades intensivas pueden ser función de la posición y del tiempo, mientras que las propiedades extensivas
varían fundamentalmente con el tiempo. El volumen específico, la presión y la temperatura son propiedades
intensivas importantes.
El término fase se refiere a la cantidad de materia que es homogénea en toda su extensión tanto en la
composición química como en la estructura física. Homogeneidad en la estructura física significa que la materia es
toda ella sólida, o toda líquida o toda vapor.

5
Términos importantes

Sustancia pura es aquella que es uniforme e invariable en su composición química. Una sustancia pura puede
existir en más de una fase, pero su composición química ha de ser la misma en cada fase.

6
Términos importantes

Sustancia pura es aquella que es uniforme e invariable en su composición química. Una sustancia pura puede
existir en más de una fase, pero su composición química ha de ser la misma en cada fase.

7
Términos importantes

Para que un sistema esté en equilibrio debe estar en una fase simple o coexistir un número de fases que no
tengan tendencia a cambiar sus condiciones cuando el sistema completo quede aislado de su entorno. En el
equilibrio, la temperatura es uniforme en todo el sistema. También la presión puede considerarse
uniforme en todo él en tanto en cuanto los efectos gravitatorios no sean significativos; en caso contrario puede
existir una variación en la presión.

Se considerará un tipo idealizado de proceso llamado proceso de cuasi equilibrio (o cuasi estático). Un
proceso de cuasi equilibrio es aquel que se desvía del equilibrio termodinámico en un modo infinitesimal. Todos los
estados por los que el sistema pasa en un proceso de cuasi equilibrio pueden considerarse estados de equilibrio.
Puesto que en los procesos reales son inevitables situaciones de no equilibrio, los sistemas de interés en ingeniería
pueden sólo aproximarse a este tipo idealizado de procesos. Usando el concepto de procesos de cuasi equilibrio
pueden formularse modelos termodinámicos simples que dan al menos información cualitativa sobre el
comportamiento de los sistemas reales de interés. El concepto de proceso de cuasi equilibrio es operativo para
deducir las relaciones que existen entre las propiedades de los sistemas en equilibrio.

8
Temperatura Calor
T (º C ) = T ( K ) − 273.15
T (º R ) = 1.8·T ( K )
T (º F ) = T (º R ) − 459.67

S1 S2 T1>T2

S1 S2 T1=T2 Equilibrio térmico

Procesos adiabáticos: procesos en los que no hay transferencia de calor

Procesos isotérmicos: procesos en los que la temperatura del sistema no
cambia
Un procesos isotérmico es necesariamente adiabático, pero un proceso adiabático no tiene
9
que ser necesariamente isotérmico
Densidad: Propiedad Intensiva 𝜌𝜌 = lim
𝑚𝑚
𝑉𝑉→𝑉𝑉𝑉 𝑉𝑉

Volumen específico: Propiedad intensiva 𝑣𝑣 = 1/𝜌𝜌

Masa: 𝑚𝑚 = ∫𝑉𝑉 𝜌𝜌 · 𝑑𝑑𝑑𝑑

𝑚𝑚
Número de moles (n): 𝑛𝑛 =
𝑀𝑀

Masa molecular (M): nos dice los kg de un mol de sustancia.

Para indicar que las una propiedad está en base molar indicamos una barra sobre el símbolo. Así, significa el volumen por
kmol.
𝓋𝓋
� = 𝑀𝑀 · 𝑣𝑣

Presión: 𝐹𝐹𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛𝑛
𝑝𝑝 = lim
𝐴𝐴→𝐴𝐴𝐴 𝐴𝐴
10
Primer principio de la Termodinámica, también denominado Principio de conservación
de la energía
La energía ni se crea ni se destruye, se transforma.
Siguiendo el principio de conservación se puede establecer que: el cambio neto (incremento o disminución) en la
energía total del sistema durante un proceso es igual a la diferencia entre la energía total que entra y la energía total
que sale del sistema durante el proceso. De esta manera podemos hacer el balance de energía:

Eentra − Esale = ∆Esis

La energía se puede transferir hacia o desde un sistema en tres formas: calor, trabajo y flujo másico. Las
interacciones de energía se reconocen en las fronteras de un sistema cuando lo cruzan, y representan la energía
que gana o pierde un sistema durante un proceso. Las únicas dos formas de interacción de la energía relacionadas
con una masa fija o un sistema cerrado son la transferencia de calor y trabajo.

11
Transferencia de energía

Por calor. Se considera positivo el calor que entra al sistema y negativo el que sale
Q
q= ( J / kg ); Q ( J / s ); Q12
m
Por trabajo: Hay que tener claro quien realiza el trabajo, si nosotros hacemos un
trabajo sobre el sistema o si es el sistema el que realiza el trabajo. S2
 
W = ∫ Fds
S1

Hay muchas maneras de hacer trabajo sobre el sistema, pero con lo que más vamos a trabajar es
con las expansiones o las compresiones. (Con esta fórmula si sale + es porque es el sistema el que
hace el trabajo. ¿Por qué? Hacemos el cálculo con la presión del fluido, el cual es nuestro sistema)
  x2
W = ∫ Fdx = ∫ Fdx = ∫ pAdx = ∫ pdV = p (V2 − V1 ) = p∆V
x2 x2 V2

x1 x1 x1 V1

Si la presión es constante
Los procesos cuasi estáticos de compresión o expansión se denominan procesos
politrópicos. En este tipo de procesos la presión y el volumen cumplen la relación:
pV n = cte
12
Por flujo másico
Energía: La energía puede existir en varias formas: térmica, mecánica, cinética, potencial, eléctrica,
magnética, química y nuclear, cuya suma conforma la energía total e de un sistema, la cual se denota
por unidad de masa como J/kg
Todas las propiedades se pueden designar de manera intensiva, es decir, por unidad de masa, en este
caso la variable que designa la propiedad se escribe en minúsculas.

La suma de todas las formas microscópicas de energía se denomina energía interna

13
Energía cinética: La energía que posee un sistema como resultado de su movimiento
en relación a cierto marco de referencia se llama energía cinética .Cuando todas las
partes de un sistema se mueven con la misma velocidad, la energía cinética se
expresa como
V2 V2
Ecin =m ( J ); ecin = ( J / kg )
2 2

Energía potencial: La energía que posee un sistema como resultado de su

elevación en un campo gravitacional se llama energía potencial.
E pot = mgz ( J ); e pot = gz ( J / kg )
Los efectos magnéticos, eléctrico y de tensión superficial son significativos solo en
casos especiales y en general se ignoran. En ausencia de esta clase de efectos, la
energía total de un sistema consta solo de las energías cinética, potencial e interna.

V2
E = Ecin + E pot + U = m + mgz + U ( J )
2
V2
e = ecin + e pot + u = + gz + u ( J / kg )
2 14
E = m e( J / s )
Balance de energía en un sistema cerrado: En los sistemas cerrados no hay flujo de materia, así que las
transferencias de energía serán únicamente por calor o por trabajo

dE
∆E = Q − W ; = Q − W
dt
∆E = ∆U + ∆E pot + ∆Ecin = Q − W

En un sistema cerrado la variación de la energía del sistema será igual a la diferencia entre el calor que entra al
sistema y el trabajo que realiza el sistema. OJO!!!! En esta ecuación el trabajo se contará como positivo cuando
lo realice en sistema. Hay que tener claro que en realidad, si el sistema hace un trabajo es una energía que va a
perder!!!!!!! El signo menos de la ecuación es que considera esa pérdida!!!

15
Balance de energía en ciclos termodinámicos:
Primero de todo, ¿qué es un ciclo termodinámico? Un ciclo termodinámico es una secuencia de procesos que
empieza y termina en el mismo estado. Al final de un ciclo todas las propiedades tienen los mismos valores que
tenían al principio. En consecuencia, el sistema no experimenta cambio de estado alguno al finalizar el ciclo.
Los ciclos que se repiten periódicamente juegan un papel importante en muchas áreas de interés.
La variación de energía en los ciclos termodinámicos es nula.

∆Eciclo = 0 = Qciclo − Wciclo → Qciclo = Wciclo

16
 Enunciados ejercicios

1.El trabajo producido por una turbina es de 100kJ por kg de vapor. Si el consumo de éste es de 10000kg/h, calcular: a) el
trabajo específico y b) la potencia.

17
 Enunciados ejercicios
2. Una bomba de alimentación de una caldera toma el agua desde un nivel de 4m sobre un plano de referencia dado y la
manda al colector de la caldera que se encuentra a 12m por encima de dicho plano. Calcular la variación específica de
energía potencial experimentada por el agua.

3. Una turbina genera 50kJ por cada kg de vapor que incide en ella y desarrolla una potencia de 100kW. Calcular el flujo de
vapor necesario.

18
 Enunciados ejercicios

4. En una turbina entra vapor de alta presión con una velocidad de 80m/s y sale
con 400m/s. Calcular la variación de energía cinética experimentada.(76.8 kJ/kg)

19
Enunciados ejercicios

5. Unaturbina de vapor gasta 1.5g de vapor en producir 1kJ de energía eléctrica: para
la obtención de 1kg de vapor se precisa la inversión global de 3800kJ de energía.
Determinar el rendimiento de la instalación.(17.54%)

20
Enunciados ejercicios
6. Una central eléctrica de 200MW de potencia utiliza en su funcionamiento un combustible de 40000kJ/kg de poder
calorífico. Si el rendimiento conjunto de la central es de 30% ¿cuál es el gasto horario de combustible?(16.67kg/s)

21
Enunciados ejercicios
7. En un dispositivo cilindro-pistón orientado horizontalmente se retiene aire. Inicialmente, p1=100kPa,
V1=2·10-3m3 y la cara interna del pistón está en x=9. El muelle no ejerce ninguna fuerza sobre el pistón
en la posición inicial. La presión atmosférica es de 100kPa y el área de la superficie del pistón es de
0.018m2. El aire se expande lentamente hasta que su volumen es V2=3·10-3m3. Durante el proceso el
muelle ejerce una fuerza sobre el pistón que varía con x tal que F=kx, dónde k=16.2·10-3. No hay fricción
entre el pistón y la pared del cilindro. Determínese la presión final del aire y el trabajo hecho por el aire
sobre el pistón, sabiendo que la fuerza del muelle varía linealmente desde 900N para V2=0.003m3 hasta
0 para V1=0.002m3. (0.125kJ)

22
Enunciados ejercicios
7. En un dispositivo cilindro-pistón orientado horizontalmente se retiene aire. Inicialmente, p1=100kPa,
V1=2·10-3m3 y la cara interna del pistón está en x=9. El muelle no ejerce ninguna fuerza sobre el pistón
en la posición inicial. La presión atmosférica es de 100kPa y el área de la superficie del pistón es de
0.018m2. El aire se expande lentamente hasta que su volumen es V2=3·10-3m3. Durante el proceso el
muelle ejerce una fuerza sobre el pistón que varía con x tal que F=kx, dónde k=16.2·10-3. No hay fricción
entre el pistón y la pared del cilindro. Determínese la presión final del aire y el trabajo hecho por el aire
sobre el pistón, sabiendo que la fuerza del muelle varía linealmente desde 900N para V2=0.003m3 hasta
0 para V1=0.002m3. (0.125kJ)

23
Enunciados ejercicios
7. En un dispositivo cilindro-pistón orientado horizontalmente se retiene aire. Inicialmente, p1=100kPa,
V1=2·10-3m3 y la cara interna del pistón está en x=9. El muelle no ejerce ninguna fuerza sobre el pistón
en la posición inicial. La presión atmosférica es de 100kPa y el área de la superficie del pistón es de
0.018m2. El aire se expande lentamente hasta que su volumen es V2=3·10-3m3. Durante el proceso el
muelle ejerce una fuerza sobre el pistón que varía con x tal que F=kx, dónde k=16.2·10-3. No hay fricción
entre el pistón y la pared del cilindro. Determínese la presión final del aire y el trabajo hecho por el aire
sobre el pistón, sabiendo que la fuerza del muelle varía linealmente desde 900N para V2=0.003m3 hasta
0 para V1=0.002m3. (0.125kJ)

x2   x 2
W = ∫ Fdx = ∫ Fdx = ∫ pAdx = ∫ pdV = p (V2 − V1 ) = p∆V Diapositiva 12 24
x2 V2

x1 x1 x1 V1
Enunciados ejercicios
7. En un dispositivo cilindro-pistón orientado horizontalmente se retiene aire. Inicialmente, p1=100kPa,
V1=2·10-3m3 y la cara interna del pistón está en x=9. El muelle no ejerce ninguna fuerza sobre el pistón
en la posición inicial. La presión atmosférica es de 100kPa y el área de la superficie del pistón es de
0.018m2. El aire se expande lentamente hasta que su volumen es V2=3·10-3m3. Durante el proceso el
muelle ejerce una fuerza sobre el pistón que varía con x tal que F=kx, dónde k=16.2·10-3. No hay fricción
entre el pistón y la pared del cilindro. Determínese la presión final del aire y el trabajo hecho por el aire
sobre el pistón, sabiendo que la fuerza del muelle varía linealmente desde 900N para V2=0.003m3 hasta
0 para V1=0.002m3. (0.125kJ)

25
Enunciados ejercicios
7

26
Enunciados ejercicios
7

El convenio de signos
de la fórmula es este, +
si es el sistema el que
realiza el trabajo
27
Enunciados ejercicios
8. Una masa de aire sigue dos procesos consecutivos. Proceso 1-2: compresión politrópica con n=1.3
desde p1=100kPa, v1=0.04 m3/kg hasta v2=0.02m3/kg. Proceso 2-3: proceso a presión constante hasta
v3=v1. Representar el proceso en un diagrama p-v y determinar el trabajo por unidad de masa del aire.
(1.843 kJ/kg)

28
Enunciados ejercicios
8. Una masa de aire sigue dos procesos consecutivos. Proceso 1-2: compresión politrópica con n=1.3
desde p1=100kPa, v1=0.04 m3/kg hasta v2=0.02m3/kg. Proceso 2-3: proceso a presión constante hasta
v3=v1. Representar el proceso en un diagrama p-v y determinar el trabajo por unidad de masa del aire.
(1.843 kJ/kg)

29
Enunciados ejercicios
8. Una masa de aire sigue dos procesos consecutivos. Proceso 1-2: compresión politrópica con n=1.3
desde p1=100kPa, v1=0.04 m3/kg hasta v2=0.02m3/kg. Proceso 2-3: proceso a presión constante hasta
v3=v1. Representar el proceso en un diagrama p-v y determinar el trabajo por unidad de masa del aire.
(1.843 kJ/kg)

30
Enunciados ejercicios
9. Un gas está contenido en un dispositivo cilindro-pistón. Inicialmente, la cara interna del pistón está en
x=0, y el muelle no ejerce fuerza alguna sobre el pistón. Como resultado de la transferencia de calor el
gas se expande elevando el pistón hasta que tropieza con los topes. En ese momento su cara interna se
encuentra en x=0.06m y cesa el flujo de calor. La fuerza ejercida por el muelle sobre el pistón cuando el
gas se expande varía linealmente con x según Fmuelle=kx, dónde k=9000N/m. El rozamiento entre el
pistón y la pared del cilindro puede despreciarse. La aceleración de la gravedad es de 9.81m/s2. (a) Cuál
es la presión inicial del gas. (112576.92Pa) (b) Determinar el trabajo hecho por el gas sobre el pistón.
(68.89J) (c) Si las energías internas específicas del gas en los estados inicial y final son 210 y 335kJ/kg,
respectivamente, calcular el calor transferido. (131.39J) La presión atmosférica es de 1bar,
Apiston=0.0078m2, mpistón=10kg.

31
Enunciados ejercicios

32
Enunciados ejercicios

33
Enunciados ejercicios

34
