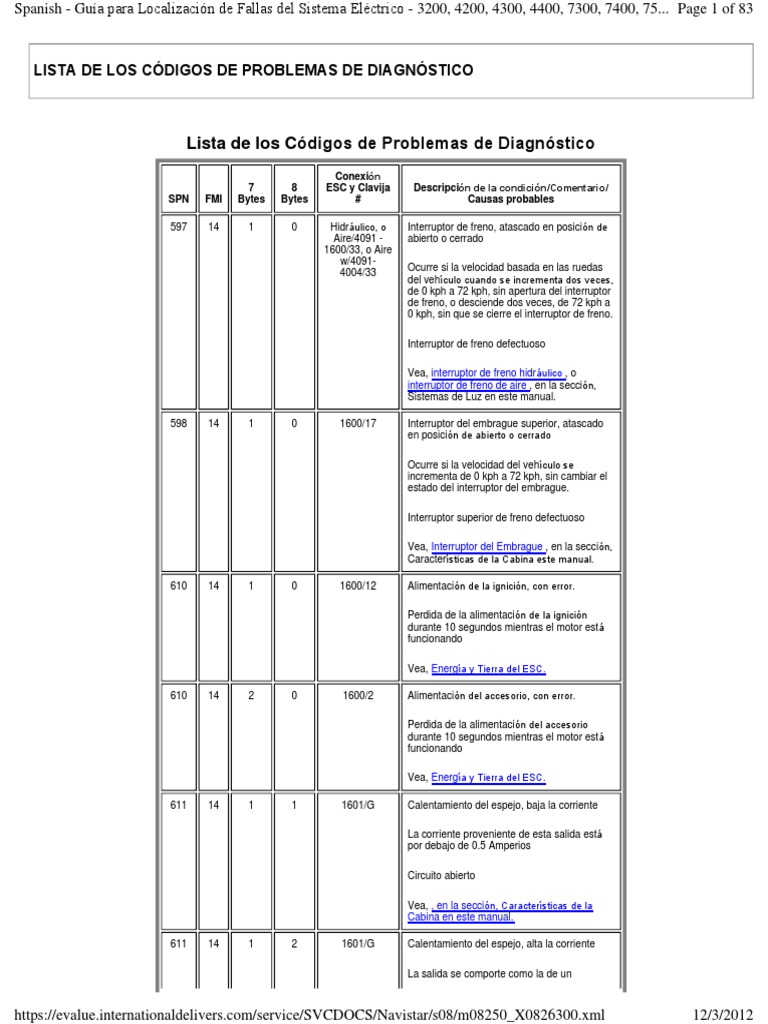

LISTA DE LOS CÓDIGOS DE PROBLEMAS DE DIAGNÓSTICO

Lista de los Códigos de Problemas de Diagnóstico


Conexión
7 8 ESC y Clavija Descripción de la condición/Comentario/
SPN FMI Bytes Bytes # Causas probables

597 14 1 0 Hidráulico, o Interruptor de freno, atascado en posición de


Aire/4091 - abierto o cerrado
1600/33, o Aire
w/4091-
4004/33 Ocurre si la velocidad basada en las ruedas
del vehículo cuando se incrementa dos veces,
de 0 kph a 72 kph, sin apertura del interruptor
de freno, o desciende dos veces, de 72 kph a
0 kph, sin que se cierre el interruptor de freno.

Interruptor de freno defectuoso

Vea, interruptor de freno hidráulico , o


interruptor de freno de aire , en la sección,
Sistemas de Luz en este manual.

598 14 1 0 1600/17 Interruptor del embrague superior, atascado


en posición de abierto o cerrado

Ocurre si la velocidad del vehículo se


incrementa de 0 kph a 72 kph, sin cambiar el
estado del interruptor del embrague.

Interruptor superior de freno defectuoso

Vea, Interruptor del Embrague , en la sección,


Características de la Cabina este manual.

610 14 1 0 1600/12 Alimentación de la ignición, con error.

Perdida de la alimentación de la ignición


durante 10 segundos mientras el motor está
funcionando

Vea, Energía y Tierra del ESC.

610 14 2 0 1600/2 Alimentación del accesorio, con error.

Perdida de la alimentación del accesorio


durante 10 segundos mientras el motor está
funcionando

Vea, Energía y Tierra del ESC.

611 14 1 1 1601/G Calentamiento del espejo, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, , en la sección, Características de la


Cabina en este manual.

611 14 1 2 1601/G Calentamiento del espejo, alta la corriente

La salida se comporte como la de un

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 2 of 83

disyuntor de circuito de 20 amperios, Tipo III.

Corto con tierra o sobrecarga

Vea, , en la sección, Características de la


Cabina en este manual.

611 14 1 3 1601/G Espejo, se calienta menos que la corriente


baja normal pero más que con un circuito
abierto

Vea, , en la sección, Características de la


Cabina en este manual.

611 14 1 4 1601/G Espejo, se calienta más que la corriente baja


alta pero menos que la corriente fundente

Vea, , en la sección, Características de la


Cabina en este manual.

611 14 1 6 1601/G Espejo, tiene un flujo de corriente cuando la


salida ha sido desactivada "OFF"

Vea, , en la sección, Características de la


Cabina en este manual.

611 14 2 1 4008/A Energía del Solenoide, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Módulos de Solenoides de Aire , en la


sección, Características del Chasis en este
manual.

611 14 2 2 4008/A Energía del Solenoide, alta la corriente

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.

Corto con tierra o sobrecarga

Vea, Circuitos de Energía de Solenoide del


ESC , en la sección, Características del
Chasis en este manual.

611 14 2 3 4008/A Energía para el solenoide menor que la


corriente baja normal, pero mayor que con un
circuito abierto

Vea, Circuitos de Energía de Solenoide del


ESC , en la sección, Características del
Chasis en este manual.

611 14 2 4 4008/A Energía para el solenoide mayor que la


corriente alta normal, pero menor que la
corriente fundente

Vea, Circuitos de Energía de Solenoide del


ESC , en la sección, Características del
Chasis en este manual.

611 14 2 6 4008/A La energía del solenoide tiene flujo de


corriente cuando la salida ha sido desactivada

Vea, Circuitos de Energía de Solenoide del


ESC , en la sección, Características del
Chasis en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 3 of 83

611 14 3 1 4007/A Luces de Niebla/Repuesto 1, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Luces de Niebla , en la sección, Sistema


de Luces en este manual.

611 14 3 2 4007/A Luces de Niebla/Repuesto 1, alta la corriente

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.

Corto con tierra o sobrecarga

Vea, Luces de Niebla , en la sección, Sistema


de Luces en este manual.

611 14 3 3 4007/A Luces de Niebla/Repuesto 1, menos corriente


que la normal baja, pero más que con circuito
abierto

Vea, Luces de Niebla , en la sección, Sistema


de Luces en este manual.

611 14 3 4 4007/A Luces de Niebla/Repuesto 1, mayor corriente


que la normal alta, pero menor que la
corriente fundente

Vea, Luces de Niebla , en la sección, Sistema


de Luces en este manual.

611 14 3 6 4007/A Luces de Niebla/Repuesto 1, tienen flujo de


corriente cuando la salida ha sido desactivada

Vea, Luces de Niebla , en la sección, Sistema


de Luces en este manual.

611 14 4 1 4007/H Luz de Estacionamiento, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Lámparas de Posición, Estacionamiento


y de Cola , en la sección, Sistemas de Luz en
este manual.

611 14 4 2 4007/H Luz de estacionamiento, alta la corriente

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.

Corto con tierra o sobrecarga

Vea, Lámparas de Posición, Estacionamiento


y de Cola , en la sección, Sistemas de Luz en
este manual.

611 14 4 3 4007/H Lámparas de estacionamiento, menos


corriente que la normal baja, pero más que
con circuito abierto

Vea, Lámparas de Posición, Estacionamiento


y de Cola , en la sección, Sistemas de Luz en
este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 4 of 83

611 14 4 4 4007/H Lámparas de estacionamiento, mayor


corriente que la normal alta, pero menor que
la corriente fundente

Vea, Lámparas de Posición, Estacionamiento


y de Cola , en la sección, Sistemas de Luz en
este manual.

611 14 4 6 4007/H Lámparas de estacionamiento, tienen flujo de


corriente cuando la salida ha sido desactivada

Vea, Lámparas de Posición, Estacionamiento


y de Cola , en la sección, Sistemas de Luz en
este manual.

611 14 5 1 4007/D Luz delantera baja, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 5 2 4007/D Luz delantera baja, alta la corriente

La salida se comporte como la de un


disyuntor de circuito de 20 amperios Tipo I

Corto con tierra o sobrecarga

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 5 3 4007/D Luces delanteras bajas, menos corriente que


la normal baja, pero más que con circuito
abierto

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 5 4 4007/D Luces delanteras bajas, mayor corriente que


la normal alta, pero menor que la corriente
fundente

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 5 6 4007/D Luces delanteras bajas, tienen flujo de


corriente cuando la salida ha sido desactivada

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 6 1 4008/F Energía para el Limpiaparabrisas, baja la


corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Circuitos del Motor del


Limpiaparabrisas , en la sección,
Características de la Cabina en este manual.

611 14 6 2 4008/F Energía para el Limpiaparabrisas, alta la


corriente

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 5 of 83

La salida se comporte como la de un


disyuntor de circuito de 20 amperios Tipo I

Corto con tierra o sobrecarga

Vea, Circuitos del Motor del


Limpiaparabrisas , en la sección,
Características de la Cabina en este manual.

611 14 6 3 4008/F Limpiaparabrisas, menos corriente que la


normal baja, pero más que con circuito abierto

Vea, Circuitos del Motor del


Limpiaparabrisas , en la sección,
Características de la Cabina en este manual.

611 14 6 4 4008/F Limpiaparabrisas, mayor corriente que la


normal alta, pero menor que la corriente
fundente

Vea, Circuitos del Motor del


Limpiaparabrisas , en la sección,
Características de la Cabina en este manual.

611 14 6 6 4008/F Limpiaparabrisas, tienen flujo de corriente


cuando la salida ha sido desactivada

Vea, Circuitos del Motor del


Limpiaparabrisas , en la sección,
Características de la Cabina en este manual.

611 14 7 1 4007/G Luz delantera alta, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Sistema de Luces Delanteras , en la


sección, Sistema de Luces en este manual.

611 14 7 2 4007/G Luz delantera alta, alta la corriente

La salida se comporte como la de un


disyuntor de circuito de 20 amperios Tipo I

Corto con tierra o sobrecarga

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 7 3 4007/G Luz delantera alta, menos corriente que la


normal baja, pero más que con circuito abierto

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 7 4 4007/G Luz delantera alta, mayor corriente que la


normal alta, pero menor que la corriente
fundente

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

611 14 7 6 4007/G Luz delantera alta, tienen flujo de corriente


cuando la salida ha sido desactivada

Vea, Sistema de Luces Delanteras , en la


sección, Sistemas de Luz en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 6 of 83

611 14 9 1 4008/G Embrague del acondicionador de aire, baja la


corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Circuitos del Compresor del


Acondicionador de Aire, en el manual de
servicio HVAC, sección S16025 .

611 14 9 2 4008/G Embrague del acondicionador de aire, alta la


corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

Corto con tierra o sobrecarga

Vea, Circuitos del Compresor del


Acondicionador de Aire, en el Manual de
servicio HVAC, sección S16025 .

611 14 9 3 4008/G Embrague del Acondicionador de Aire, menos


corriente que la normal baja, pero más que
con circuito abierto

Vea, Circuitos del Compresor del


Acondicionador de Aire, en el Manual de
servicio HVAC, sección S16025 .

611 14 9 4 4008/G Embrague del Acondicionador de Aire, mayor


corriente que la normal alta, pero menor que
la corriente fundente

Vea, Circuitos del Compresor del


Acondicionador de Aire, en el Manual de
servicio HVAC, sección S16025 .

611 14 9 6 4008/G Embrague del Acondicionador de Aire, tienen


flujo de corriente cuando la salida ha sido
desactivada

Vea, Circuitos del Compresor del


Acondicionador de Aire, en el Manual de
servicio HVAC, sección S16025 .

611 14 10 1 1601/C Luz de bóveda, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Circuitos de la Luz de Bóveda , en la


sección, Sistemas de Luz en este manual.

611 14 10 2 1601/C Luz de bóveda, alta la corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

Corto con tierra o sobrecarga

Vea, Circuitos de la Luz de Bóveda , en la


sección, Sistemas de Luz en este manual.

611 14 10 3 1601/C Luz de la bóveda, menos corriente que la


normal baja, pero más que con circuito abierto

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 7 of 83

Vea, Circuitos de la Luz de Bóveda , en la


sección, Sistemas de Luz en este manual.

611 14 10 4 1601/C Luz de la bóveda, mayor corriente que la


normal alta, pero menor que la corriente
fundente

Vea, Circuitos de la Luz de Bóveda , en la


sección, Sistemas de Luz en este manual.

611 14 10 6 1601/C Luz de la bóveda, tienen flujo de corriente


cuando la salida ha sido desactivada

Vea, Circuitos de la Luz de Bóveda , en la


sección, Sistemas de Luz en este manual.

611 14 11 1 4007/F Luz de trabajo, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Luces de Trabajo , en la sección,


Sistema de Luces en este manual.

611 14 11 2 4007/F Luz de trabajo, alta la corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

Corto con tierra o sobrecarga

Vea, Luces de Trabajo , en la sección,


Sistema de Luces en este manual.

611 14 11 3 4007/F Luz de trabajo, menos corriente que la normal


baja, pero más que con circuito abierto

Vea, Luces de Trabajo , en la sección,


Sistema de Luces en este manual.

611 14 11 4 4007/F Luz de trabajo, mayor corriente que la normal


alta, pero menor que la corriente fundente

Vea, Luces de Trabajo , en la sección,


Sistema de Luces en este manual.

611 14 11 6 4007/F Luz de trabajo, tienen flujo de corriente


cuando la salida ha sido desactivada

Vea, Luces de Trabajo , en la sección,


Sistema de Luces en este manual.

611 14 12 1 4007/E Bocina eléctrica, baja la corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Circuito abierto

Vea, Bocina Eléctrica , en la sección,


Características de la Cabina este manual.

611 14 12 2 4007/E Bocina eléctrica, alta la corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 8 of 83

Corto con tierra o sobrecarga

Vea, Bocina Eléctrica , en la sección,


Características de la Cabina este manual.

611 14 12 3 4007/E Bocina eléctrica, menos corriente que la


normal baja, pero más que con circuito abierto

Vea, Bocina Eléctrica , en la sección,


Características de la Cabina este manual.

611 14 12 4 4007/E Bocina eléctrica, mayor corriente que la


normal alta, pero menor que la corriente
fundente

Vea, Bocina Eléctrica , en la sección,


Características de la Cabina este manual.

611 14 12 6 4007/E Bocina eléctrica, tienen flujo de corriente


cuando la salida ha sido desactivada

Vea, Bocina Eléctrica , en la sección,


Características de la Cabina este manual.

611 14 13 1 4008/C Lámpara de viraje trasera izquierda, baja la


corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Bombillo fundido o circuito abierto

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 13 2 4008/C Lámpara de viraje trasera izquierda, alta la


corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

Corto con tierra o sobrecarga

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 13 3 4008/C Lámpara de viraje trasera izquierda, menos


corriente que la normal baja, pero más que
con circuito

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 13 4 4008/C Lámpara de viraje trasera izquierda, mayor


corriente que la normal alta, pero menor que
la corriente fundente

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 13 6 4008/C Lámpara de viraje trasera izquierda, tiene flujo


de corriente cuando la salida ha sido
desactivada

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, 75... Page 9 of 83

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 14 1 4008/B Lámpara de viraje trasera derecha, baja la


corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Bombillo fundido o circuito abierto

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 14 2 4008/B Lámpara de viraje trasera derecha, alta la


corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

Corto con tierra o sobrecarga

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 14 3 4008/B Lámpara de viraje trasera derecha, menos


corriente que la normal baja, pero más que
con circuito abierto

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 14 4 4008/B Lámpara de viraje trasera derecha, mayor


corriente que la normal alta, pero menor que
la corriente fundente

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 14 6 4008/B Lámpara de viraje trasera derecha, tienen


flujo de corriente cuando la salida ha sido
desactivada

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 15 1 4007/C Lámpara de viraje delantera izquierda, baja la


corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Bombillos fundidos o circuito abierto

Vea, Salidas del ESC Para las Luces


Traseras de Pare/Señal de Viraje/Luces de
Peligro , en la sección, Sistema de Luces en
este manual.

611 14 15 2 4007/C Lámpara de viraje delantera izquierda, alta la

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 10 of 83

corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

Corto con tierra o sobrecarga

Vea, Circuitos Delanteros Izquierdos , en la


sección, Sistemas de Luz en este manual.

611 14 15 3 4007/C Lámpara de viraje delantera izquierda, menos


corriente que la normal baja, pero más que
con circuito abierto

Vea, Circuitos Delanteros Izquierdos , en la


sección, Sistemas de Luz en este manual.

611 14 15 4 4007/C Lámpara de viraje delantera izquierda, mayor


corriente que la normal alta, pero menor que
la corriente fundente

Vea, Circuitos Delanteros Izquierdos , en la


sección, Sistemas de Luz en este manual.

611 14 15 6 4007/C Lámpara de viraje delantera izquierda, tienen


flujo de corriente cuando la salida ha sido
desactivada

Vea, Circuitos Delanteros Izquierdos , en la


sección, Sistemas de Luz en este manual.

611 14 16 1 4007/B Lámpara de viraje delantera derecha, baja la


corriente

La corriente proveniente de esta salida está


por debajo de 0.5 Amperios

Bombillo fundido o circuito abierto

Vea, Circuitos Delanteros Derechos , en la


sección, Sistemas de Luz en este manual.

611 14 16 2 4007/B Lámpara de viraje delantera derecha, alta la


corriente

La salida se comporta como la de un


disyuntor de circuito del tipo de 10 amperios.

Corto con tierra o sobrecarga

Vea, Circuitos Delanteros Derechos , en la


sección, Sistemas de Luz en este manual.

611 14 16 3 4007/B Lámpara de viraje delantera derecha, menos


corriente que la normal baja, pero más que
con circuito abierto

Vea, Circuitos Delanteros Derechos , en la


sección, Sistemas de Luz en este manual.

611 14 16 4 4007/B Lámpara de viraje delantera derecha, mayor


corriente que la normal alta, pero menor que
la corriente fundente

Vea, Circuitos Delanteros Derechos , en la


sección, Sistemas de Luz en este manual.

611 14 16 6 4007/B Lámpara de viraje delantera derecha, tienen


flujo de corriente cuando la salida ha sido
desactivada

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 11 of 83

Vea, Circuitos Delanteros Derechos , en la


sección, Sistemas de Luz en este manual.

612 14 0 1 1600/2 Ignición, fuera del rango bajo

En corto con tierra o apertura

Vea, Energía y Tierra del ESC.

612 14 0 2 1600/2 Ignición, fuera del rango alto

Corto en alta

Vea, Energía y Tierra del ESC.

612 14 1 1 1600/33 Interruptor de freno, fuera del rango bajo

En corto con tierra.

Vea, Interruptor de Freno Hidráulico , o


Interruptor de Freno de Aire , en la sección,
Sistemas de Luz en este manual.

612 14 1 2 1600/33 Interruptor de freno, fuera del rango alto

Corto el alta o circuito abierto

Vea, Interruptor de Freno Hidráulico , o


Interruptor de Freno de Aire , en la sección,
Sistemas de Luz en este manual.

612 14 2 1 1600/17 Interruptor del embrague superior, fuera del


rango bajo

En corto con tierra.

Vea, Interruptor del Embrague , en la sección,


Características de la Cabina este manual.

612 14 2 2 1600/17 Interruptor del embrague superior, fuera del


rango alto

Corto el alta o circuito abierto

Vea, Interruptor del Embrague , en la sección,


Características de la Cabina este manual.

612 14 3 1 1600/16 Sensor de Aire Secundario/Repuesto, fuera


del rango bajo

Corto con tierra, circuito abierto

Indicador de Presión de Aire Secundario

612 14 3 2 1600/16 Sensor de Aire Secundario/Repuesto, fuera


del rango alto

Corto en alta

Indicador de Presión de Aire Secundario

612 14 4 1 1600/15 Sensor de Aire Primario/Sensor de Aire


Auxiliar, fuera del rango bajo

Corto con tierra, circuito abierto

Para vehículos con frenos de aire, vea,


Indicador de Presión de Aire Primario .

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 12 of 83

Para vehículos con frenos hidráulicos, vea,


Indicador de Presión de Aire Auxiliar .

612 14 4 2 1600/15 Sensor de Aire Primario/Sensor de Aire


Auxiliar, fuera del rango alto

Corto en alta

Para vehículos con frenos de aire, vea,


Indicador de Presión de Aire Primario .

Para vehículos con frenos hidráulicos, vea,


Indicador de Presión de Aire Auxiliar .

612 14 5 1 1600/10 Interruptor de crucero analógico, fuera del


rango bajo

En corto con tierra o circuito abierto

Vea, Control de Crucero .

El EGC no se puede poner en el modo de


diagnóstico cuando hay una falla en esos
circuitos. Se debe usar el software "INTUNE"
para ver este DTC.

612 14 5 2 1600/10 Interruptor de crucero analógico, fuera del


rango alto

Corto en alta

Vea, Control de Crucero .

El EGC no se puede poner en el modo de


diagnóstico cuando hay una falla en esos
circuitos. Se debe usar el software "INTUNE"
para ver este DTC.

612 14 23 1 4004/5 Sensor de Nivel de combustible, fuera del


rango bajo

Sensor de nivel de combustible de tanque


sencillo del lado del conductor, o sensor de
nivel del lado del conductor con tanques de
combustible dobles

En corto con tierra.

Vea, Indicador de Nivel de Combustible , en la


sección, Grupo de Instrumentos Electrónicos
en este manual.

612 14 23 2 4004/5 Sensor de Nivel de combustible, fuera del


rango alto

Sensor de nivel de combustible de tanque


sencillo del lado del conductor, o sensor de
nivel del lado del conductor con tanques de
combustible dobles

Corto el alta o circuito abierto

Vea, Indicador de Nivel de Combustible , en la


sección, Grupo de Instrumentos Electrónicos
en este manual.

612 14 24 1 4004/23 Lámpara de advertencia del ABS de los


frenos hidráulicos, entrada fuera del rengo
bajo

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 13 of 83

Circuito abierto

Vea, Indicador ABS , en la sección, Grupo de


Instrumentos Electrónicos en este manual.

612 14 24 2 4004/23 Lámpara de advertencia del ABS de los


frenos hidráulicos, entrada fuera del rengo
alto

Corto en alta

Vea, Indicador ABS , en la sección, Grupo de


Instrumentos Electrónicos en este manual.

612 14 25 1 4004/4 Sensor de nivel de combustible, fuera del


rango bajo

Tanque del lado del pasajero, solamente con


tanques de combustible dobles.

En corto con tierra.

Vea, Sistema de Transferencia de


Combustible , en la sección, Características
del Chasis en este manual.

612 14 25 2 4004/4 Sensor de nivel de combustible, fuera del


rango alto

Tanque del lado del pasajero, solamente con


tanques de combustible dobles.

Corto el alta o circuito abierto

Vea, Sistema de Transferencia de


Combustible , en la sección, Características
del Chasis en este manual.

612 14 27 1 4004/6 Resistencia térmica de salida del HVAC, fuera


del rango bajo

En corto con tierra.

Vea, Resistencia Térmica del Refrigerante del


Acondicionador de Aire en, Localización de
Fallas HVAC, en S16025 .

612 14 27 2 4004/6 Resistencia térmica de salida del HVAC, fuera


del rango alto

Circuito abierto de la resistencia.

Vea, Resistencia Térmica del Refrigerante del


Acondicionador de Aire en, Localización de
Fallas HVAC, en S16025 .

612 14 29 1 4004/7 Resistencia térmica de la entrada al HVAC,


fuera del rango bajo

En corto con tierra.

Vea, Resistencia Térmica del Refrigerante del


Acondicionador de Aire en, Localización de
Fallas HVAC, en S16025 .

612 14 29 2 4004/7 Resistencia térmica de la entrada al HVAC,


fuera del rango alto

Circuito abierto de la resistencia.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 14 of 83

Vea, Resistencia Térmica del Refrigerante del


Acondicionador de Aire en, Localización de
Fallas HVAC, en S16025 .

612 14 30 1 4004/27 Suministro de intercambio al sensor de 5


voltios, fuera del rango bajo

En corto con tierra o circuito abierto

Todos los indicadores de aire e interruptores


de frenos no estarán funcionando.

Vea, Suministro de intercambio de 5 voltios al


Sensor del ESC.

612 14 30 2 4004/27 Suministro de intercambio de 5 voltios al


sensor, fuera del rango alto

Corto en alta

Todos los indicadores de aire e interruptores


de frenos no estarán funcionando.

Vea, Suministro de intercambio de 5 voltios al


Sensor del ESC.

612 14 31 1 4004/8 Sensor del lado de alta presión del HVAC,


fuera del rango bajo

Corto con tierra, circuito abierto

Vea, Transductor de Presión en Localización


de Fallas HVAC, en S16025 .

612 14 31 2 4004/8 Sensor del lado de alta presión del HVAC,


fuera del rango alto

Corto en alta

Vea, Transductor de Presión en Localización


de Fallas HVAC, en S16025 .

612 14 32 1 4004/1 Temperatura del Aceite del Eje Trasero, fuera


del rango bajo

En corto con tierra o circuito abierto.

Vea, Indicador de Temperatura del Eje


Trasero/Trasero .

612 14 32 2 4004/1 Temperatura del Aceite del Eje Trasero, fuera


del rango alto

Corto en alta.

Vea, Indicador de Temperatura del Eje


Trasero/Trasero .

612 14 33 1 4004/13 Aire para Aplicación del Freno, fuera del


rango bajo

Corto con tierra, circuito abierto

Vea, Indicador de Aplicación de Aire , en la


sección, Grupo de instrumentos Electrónicos
en este manual.

612 14 33 2 4004/13 Aire para aplicación del freno, fuera del rango
alto

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 15 of 83

Corto en alta

Vea, Indicador de Aplicación de Aire en la


sección Grupo de instrumentos Electrónicos
en este manual.

612 14 34 1 4004/2 Temperatura del Eje Trasero/Delantero, fuera


del rango bajo

En corto con tierra.

Vea, Indicador de Temperatura del Eje


Trasero/Delantero

612 14 36 1 4004/3 Temperatura del Aceite de la


Transmisión/Repuesto, fuera del rango bajo

En corto con tierra.

Vea, Indicador de Temperatura del Aceite de


la Transmisión

613 14 1 1 No/Dispon. Cabeza de control del HVAC, falla en la


(N/D) entrada de aire

Esta es una falla del motor en el módulo del


evaporador. Este motor controla la puerta del
conducto del módulo del evaporador.

El motor está en la posición equivocada o


atascado.

Vea, Motor de Recirculación, en el Manual de


servicio HVAC, sección S16025 .

613 14 1 2 N/D Cabeza de control del HVAC temperatura


caliente/frío, falla en el control de la mezcla

Esta es una falla del motor en el módulo de


calefacción. Este motor controla la puerta en
el módulo de calefacción /caracol del
soplador.

El motor está en la posición equivocada o


atascado.

Vea, Accionador de Temperatura, en el


Manual de servicio HVAC, sección S16025 .

613 14 1 3 N/D Cabeza de control del HVAC, falla en el modo


de control.

Esta es una falla del motor en la red


cinemática. Este motor controla la puerta en
la red cinemática del módulo del calentador.

El motor en la posición equivocada o


atascado.

Vea, Accionador del Modo, en el Manual de


servicio HVAC, sección S16025 .

613 14 1 4 N/D Cabeza de control del HVAC, fallas múltiples


del motor.

2 o más fallas del motor.

El motor en la posición equivocada o


atascado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 16 of 83

Vea, Cabeza de Control del HVAC, en el


Manual de servicio HVAC, sección S16025 .

613 14 1 5 N/D Circuitos de diagnóstico de la cabeza de


control del HVAC, pierden la comunicación
con el ESC.

Circuito abierto, corto con tierra, o corto en


alta.

Vea, Cabeza de Control del HVAC, en el


Manual de servicio HVAC, sección S16025 .

613 14 1 6 N/D Acondicionador de aire, necesita servicio


dentro de poco tiempo

A la temperatura ambiente de operación, el


sistema ha perdido suficiente carga; se
necesita hacerle un servicio para asegurar la
continuidad de rendimiento del
acondicionador de aire.

Vea, Diagnósticos del HVAC, en el Manual de


servicio HVAC, sección S16025 .

613 14 1 7 N/D Acondicionador de aire, carga baja; hacerle


servicio inmediatamente

A la temperatura ambiente actual, el sistema


ha perdido mucha carga hasta el punto que el
compresor tiene que ser apagado para
prevenir daños en el, o a otros componentes
del sistema.

Vea, Diagnósticos del HVAC en el Manual de


servicio HVAC, sección S16025 .

613 14 1 8 N/D Acondicionador de aire, carga muy baja,


hacerle servicio inmediatamente

A la temperatura ambiente actual, el sistema


ha perdido mucha carga hasta el punto que el
compresor hay que apagarlo para prevenir
daños en el, o a otros componentes del
sistema.

Vea, Diagnósticos del HVAC en el Manual de


servicio HVAC, sección S16025 .

613 14 1 9 N/D Acondicionador de aire, tubo reventado, hacer


servicio inmediatamente

Un perdida casi completa de la carga ha


ocurrido debido a la rotura de un tubo u otro
componente. El compresor está desactivado
de tal modo que no puedan ocurrir daños.

Vea, Diagnósticos del HVAC en el Manual de


servicio HVAC, sección S16025 .

613 14 1 10 N/D Acondicionador de aire, problema con el


ventilador/tubería obstruida, hacer servicio
inmediatamente

A la temperatura ambiente actual de


operación, el ventilador del motor no está
funcionando, o una de las líneas del
acondicionador de aire se ha obstruido, o el
sistema está sobrecargado. El compresor es
desactivado para prevenir daños.

Vea, Diagnósticos del HVAC en el Manual de

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 17 of 83

servicio HVAC, sección S16025 .

613 14 1 11 N/D Acondicionador de aire, falla del compresor,


hacer servicio inmediatamente

El compresor no está funcionando

Vea, Diagnósticos del HVAC en el Manual de


servicio HVAC, sección S16025 .

613 14 1 12 N/D Acondicionador de aire, ciclos rápidos de


funcionamiento, hacer el servicio
inmediatamente

El embrague del compresor se


activa/desactiva repetidamente en lapsos
menores de 15 segundos.

Vea, Diagnósticos del HVAC en el Manual de


servicio HVAC, sección S16025 .

614 14 1 1 1600/ 34,35,36 Grupo de instrumentos electrónicos # 1, error


en la suma de revisión corregido por re-
enseñanza.

La configuración en la suma de revisión en el


grupo de instrumentos no corresponde con la
suma de revisión enseñada/re-enseñada en el
ESC. Esta situación fue corregida por la
operación de enseñar/re-enseñar.

Vea, sección EGC.

614 14 1 2 1600/ 34,35,36 Grupo de instrumentos electrónicos # 1, error


en la suma de revisión no se puede corregir.

La configuración en la suma de revisión en el


grupo de instrumentos no corresponde con la
suma de revisión enseñada/re-enseñada en el
ESC. Esta situación no puede ser corregida
por la operación de enseñar/re- enseñar.

Defectuoso el grupo de instrumentos


electrónicos

Vea la sección EGC.

625 14 5 0 1600/ 29,30 Grupo de Interruptores #4 no se está


comunicando con el ESC (Mitad inferior del
grupo de 12)

El ESC establece el estado de los


interruptores en el Grupo de Interruptores # 4
a sus valores predeterminados.

Falla en el enlace de datos del interruptor.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 17 1600/ 29,30 Grupo de Interruptores #4 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece un estado del grupo de


interruptores # 4, interruptor # 1 a su valor
predeterminado.

Accionador del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 18 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 18 1600/ 29,30 Grupo de Interruptores #4 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece un estado del grupo de


interruptores # 4, interruptor # 1 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 19 1600/ 29,30 Grupo de Interruptores #4 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece un estado del grupo de


interruptores # 4, interruptor # 1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 20 1600/ 29,30 Grupo de Interruptores #4 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece un estado del grupo de


interruptores # 4, interruptor # 1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 21 1600/ 29,30 Grupo de Interruptores #4 Interruptor #1. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece un estado del grupo de


interruptores # 4, interruptor # 1 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 33 1600/ 29,30 Grupo de Interruptores #4 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 19 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 34 1600/ 29,30 Grupo de Interruptores #4 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 interruptor #2 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 35 1600/ 29,30 Grupo de Interruptores #4 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 36 1600/ 29,30 Grupo de Interruptores #4 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 37 1600/ 29,30 Grupo de Interruptores #4 Interruptor #2. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #2 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 49 1600/ 29,30 Grupo de Interruptores #4 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #3 a su valor
predeterminado.

Accionador del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 20 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 50 1600/ 29,30 Grupo de Interruptores #4 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #3 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 51 1600/ 29,30 Grupo de Interruptores #4 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 52 1600/ 29,30 Grupo de Interruptores #4 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 53 1600/ 29,30 Grupo de Interruptores #4 Interruptor #3. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #3 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 65 1600/ 29,30 Grupo de Interruptores #4 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #4 a su valor
predeterminado.

Accionador del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 21 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 66 1600/ 29,30 Grupo de Interruptores #4 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #4 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 67 1600/ 29,30 Grupo de Interruptores #4 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 68 1600/ 29,30 Grupo de Interruptores #4 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 69 1600/ 29,30 Grupo de Interruptores #4 Interruptor #4. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #4 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 81 1600/ 29,30 Grupo de Interruptores #4 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #5 a su valor
predeterminado.

Accionador del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 22 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 82 1600/ 29,30 Grupo de Interruptores #4 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #5 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 83 1600/ 29,30 Grupo de Interruptores #4 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 84 1600/ 29,30 Grupo de Interruptores #4 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido.Micro interruptor superior no
está oprimido, micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 85 1600/ 29,30 Grupo de Interruptores #4 Interruptor #5. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #5 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 97 1600/ 29,30 Grupo de Interruptores #4 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #6 a su valor
predeterminado.

Accionador del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 23 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 98 1600/ 29,30 Grupo de Interruptores #4 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #6 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 99 1600/ 29,30 Grupo de Interruptores #4 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 100 1600/ 29,30 Grupo de Interruptores #4 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #4 Interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 5 101 1600/ 29,30 Grupo de Interruptores #4 Interruptor #6. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #4 interruptor #6 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 0 1600/ 29,30 Grupo de Interruptores #3 no se está


comunicando con el ESC (Mitad superior del
grupo de 12)

El ESC establece el estado de los


Interruptores del Grupo de interruptores # 3 a
su valor predeterminado.

Falla en el enlace de datos del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 24 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 17 1600/ 29,30 Grupo de Interruptores #3 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 18 1600/ 29,30 Grupo de Interruptores #3 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #1 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 19 1600/ 29,30 Grupo de Interruptores #3 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 20 1600/ 29,30 Grupo de Interruptores #3 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 21 1600/ 29,30 Grupo de Interruptores #3 Interruptor #1. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #1 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 25 of 83

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 33 1600/ 29,30 Grupo de Interruptores #3 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 34 1600/ 29,30 Grupo de Interruptores #3 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #2 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 35 1600/ 29,30 Grupo de Interruptores #3 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 36 1600/ 29,30 Grupo de Interruptores #3 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 37 1600/ 29,30 Grupo de Interruptores #3 Interruptor #2. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #2 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 49 1600/ 29,30 Grupo de Interruptores #3 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 26 of 83

El ESC establece el estado del grupo de


interruptores #3 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 50 1600/ 29,30 Grupo de Interruptores #3 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #3 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 51 1600/ 29,30 Grupo de Interruptores #3 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 52 1600/ 29,30 Grupo de Interruptores #3 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 53 1600/ 29,30 Grupo de Interruptores #3 Interruptor #3. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #3 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 65 1600/ 29,30 Grupo de Interruptores #3 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 27 of 83

El ESC establece el estado del grupo de


interruptores #3 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 66 1600/ 29,30 Grupo de Interruptores #3 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #4 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 67 1600/ 29,30 Grupo de Interruptores #3 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 68 1600/ 29,30 Grupo de Interruptores #3 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 69 1600/ 29,30 Grupo de Interruptores #3 Interruptor #4. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #4 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 81 1600/ 29,30 Grupo de Interruptores #3 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 28 of 83

El ESC establece el estado del grupo de


interruptores #3 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 82 1600/ 29,30 Grupo de Interruptores #3 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #5 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 83 1600/ 29,30 Grupo de Interruptores #3 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 84 1600/ 29,30 Grupo de Interruptores #3 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 85 1600/ 29,30 Grupo de Interruptores #3 Interruptor #5. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #5 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 97 1600/ 29,30 Grupo de Interruptores #3 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 29 of 83

El ESC establece el estado del grupo de


interruptores #3 interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 98 1600/ 29,30 Grupo de Interruptores #3 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #6 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 99 1600/ 29,30 Grupo de Interruptores #3 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 100 1600/ 29,30 Grupo de Interruptores #3 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #3 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 6 101 1600/ 29,30 Grupo de Interruptores #3 Interruptor #6. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #3 interruptor #6 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 0 1600/ 29,30 Grupo de Interruptores #2 no se está


comunicando con el ESC.

El ESC establece el estado de los

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 30 of 83

interruptores en el Grupo de interruptores # 2


a su valor predeterminado

Falla en el enlace de datos del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 17 1600/ 29,30 Grupo de Interruptores #2 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 18 1600/ 29,30 Grupo de Interruptores #2 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #1 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 19 1600/ 29,30 Grupo de Interruptores #2 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #1 a su valor
predeterminado.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 20 1600/ 29,30 Grupo de Interruptores #2 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 21 1600/ 29,30 Grupo de Interruptores #2 Interruptor #1. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #1 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 31 of 83

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 33 1600/ 29,30 Grupo de Interruptores #2 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 34 1600/ 29,30 Grupo de Interruptores #2 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #2 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 35 1600/ 29,30 Grupo de Interruptores #2 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 36 1600/ 29,30 Grupo de Interruptores #2 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 37 1600/ 29,30 Grupo de Interruptores #2 Interruptor #2. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #2 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 32 of 83

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 49 1600/ 29,30 Grupo de Interruptores #2 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 50 1600/ 29,30 Grupo de Interruptores #2 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #3 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 51 1600/ 29,30 Grupo de Interruptores #2 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 52 1600/ 29,30 Grupo de Interruptores #2 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 53 1600/ 29,30 Grupo de Interruptores #2 Interruptor #3. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #3 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 33 of 83

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 65 1600/ 29,30 Grupo de Interruptores #2 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 66 1600/ 29,30 Grupo de Interruptores #2 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #4 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 67 1600/ 29,30 Grupo de Interruptores #2 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 68 1600/ 29,30 Grupo de Interruptores #2 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 69 1600/ 29,30 Grupo de Interruptores #2 Interruptor #4. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #4 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 34 of 83

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 81 1600/ 29,30 Grupo de Interruptores #2 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 82 1600/ 29,30 Grupo de Interruptores #2 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #5 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 83 1600/ 29,30 Grupo de Interruptores #2 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 84 1600/ 29,30 Grupo de Interruptores #2 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 85 1600/ 29,30 Grupo de Interruptores #2 Interruptor #5. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #5 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 35 of 83

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 97 1600/ 29,30 Grupo de Interruptores #2 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 98 1600/ 29,30 Grupo de Interruptores #2 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #6 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 99 1600/ 29,30 Grupo de Interruptores #2 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 100 1600/ 29,30 Grupo de Interruptores #2 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #2 interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 7 101 1600/ 29,30 Grupo de Interruptores #2 Interruptor #6. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #2 interruptor #6 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 36 of 83

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 0 1600/ 29,30 Grupo de Interruptores #1, no se está


comunicando con el ESC.

El ESC establece el estado de los


interruptores del Grupo de interruptores # 1 a
su valor predeterminado

Falla en el enlace de datos del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 17 1600/ 29,30 Grupo de Interruptores #1 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 18 1600/ 29,30 Grupo de Interruptores #1 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #1 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 19 1600/ 29,30 Grupo de Interruptores #1 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #1 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 20 1600/ 29,30 Grupo de Interruptores #1 Interruptor #1, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #1 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 37 of 83

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 21 1600/ 29,30 Grupo de Interruptores #1 Interruptor #1. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #1 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 33 1600/ 29,30 Grupo de Interruptores #1 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 34 1600/ 29,30 Grupo de Interruptores #1 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #2 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 35 1600/ 29,30 Grupo de Interruptores #1 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #2 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 36 1600/ 29,30 Grupo de Interruptores #1 Interruptor #2, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #2 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 38 of 83

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 37 1600/ 29,30 Grupo de Interruptores #1 Interruptor #2. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #2 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 49 1600/ 29,30 Grupo de Interruptores #1 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 50 1600/ 29,30 Grupo de Interruptores #1 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #3 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 51 1600/ 29,30 Grupo de Interruptores #1 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #3 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 52 1600/ 29,30 Grupo de Interruptores #1 Interruptor #3, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #3 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 39 of 83

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 53 1600/ 29,30 Grupo de Interruptores #1 Interruptor #3. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #3 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 65 1600/ 29,30 Grupo de Interruptores #1 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 66 1600/ 29,30 Grupo de Interruptores #1 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #4 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 67 1600/ 29,30 Grupo de Interruptores #1 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #4 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 68 1600/ 29,30 Grupo de Interruptores #1 Interruptor #4, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #4 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 40 of 83

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 69 1600/ 29,30 Grupo de Interruptores #1 Interruptor #4. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #4 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 81 1600/ 29,30 Grupo de Interruptores #1 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 82 1600/ 29,30 Grupo de Interruptores #1 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #5 a su valor
predeterminado.

Micro interruptor fallando

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 83 1600/ 29,30 Grupo de Interruptores #1 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #5 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 84 1600/ 29,30 Grupo de Interruptores #1 Interruptor #5, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #5 a su valor
predeterminado.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 41 of 83

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 85 1600/ 29,30 Grupo de Interruptores #1 Interruptor #5. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #5 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 97 1600/ 29,30 Grupo de Interruptores #1 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores no
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 98 1600/ 29,30 Grupo de Interruptores #1 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Ambos micro interruptores
están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #6 a su valor
predeterminado.

Micro interruptor fallando

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 99 1600/ 29,30 Grupo de Interruptores #1 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior,
oprimido; micro interruptor inferior no está
oprimido.

El ESC establece el estado del grupo de


interruptores #1 interruptor #6 a su valor
predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 100 1600/ 29,30 Grupo de Interruptores #1 Interruptor #6, las


entradas al micro interruptor están en un
estado invalido. Micro interruptor superior, no
está oprimido; micro interruptor inferior está
oprimido.

El ESC establece el estado del grupo de

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 42 of 83

interruptores #1 interruptor #6 a su valor


predeterminado.

Accionador del interruptor

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 15 101 1600/ 29,30 Grupo de Interruptores #1 Interruptor #6. El


interruptor debe estar vacío pero uno o ambos
micro interruptores están oprimidos.

El ESC establece el estado del grupo de


interruptores #1 interruptor #6 a su valor
predeterminado.

Accionador del interruptor, o micro-interruptor


con falla.

Vea la sección del Módulo del Grupo de


Interruptores en este manual.

625 14 64 0 1600/ 29,30 Grupo de interruptores de operación de la


puerta delantera del lado del pasajero, no se
está comunicando con el ESC

El mensaje del estado del grupo de


interruptores de operación de la puerta no ha
sido recibido por el ESC.

Falla en el enlace de datos del interruptor

Vea la

625 14 64 7 1600/ 29,30 Grupo de interruptores de operación de la


puerta delantera del lado del pasajero, falla en
el motor de la ventana

El circuito del motor de impulso de la ventana


no está funcionando

Esto puede ser un corto en el motor de la


ventana, una apertura en el motor de la
ventana, o una ventana atascada.

Vea la

625 14 64 8 1600/ 29,30 Grupo de interruptores de operación de la


puerta delantera del lado del pasajero; falla en
el motor de la cerradura

El solenoide de actuación de la cerradura no


está funcionando

Esto puede ser un corto en el solenoide,


apertura en el solenoide, o el solenoide
atascado.

Vea la

625 14 64 9 1600/ 29,30 Grupo de interruptores de operación de la


puerta delantera del lado del pasajero; falla en
el módulo

Ha ocurrido una falla en los varios circuitos


del módulo del grupo de Interruptores de
operación de la puerta.

Defectuoso el grupo de interruptores de


operación de la puerta.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 43 of 83

Vea la

625 14 65 0 1600/ 29,30 El grupo de interruptores de operación de la


puerta trasera del lado del pasajero, no se
está comunicando con el ESC

El mensaje del estado del grupo de


interruptores de operación de la puerta no ha
sido recibido por el ESC.

Falla en el enlace de datos del interruptor

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 65 7 1600/ 29,30 Grupo de interruptores de operación de la


puerta trasera del lado del pasajero; falla en el
motor de la ventana

El circuito del motor de impulso de la ventana


no está funcionando

Esto puede ser un corto en el motor de la


ventana, una apertura en el motor de la
ventana, o una ventana atascada.

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 65 8 1600/ 29,30 Grupo de interruptores de operación de la


puerta trasera del lado del pasajero; falla en el
motor de la cerradura

El solenoide de actuación de la cerradura no


está funcionando

Esto puede ser un corto en el solenoide,


apertura en el solenoide, o el solenoide
atascado.

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 65 9 1600/ 29,30 Grupo de interruptores de operación de la


puerta trasera del lado del pasajero; falla en el
módulo

Ha ocurrido una falla en los varios circuitos


del módulo del grupo de Interruptores de
operación de la puerta.

Defectuoso el grupo de interruptores de


operación de la puerta.

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 66 0 1600/ 29,30 El grupo de interruptores de operación de la


puerta trasera del lado del conductor, no se
está comunicando con el ESC.

El mensaje del estado del grupo de


interruptores de operación de la puerta no ha
sido recibido por el ESC.

Falla en el enlace de datos del interruptor

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 44 of 83

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 66 7 1600/ 29,30 El grupo de interruptores de operación de la


puerta trasera del lado del conductor; falla en
el motor de la ventana

El circuito del motor de impulso de la ventana


no está funcionando

Esto puede ser un corto en el motor de la


ventana, una apertura en el motor de la
ventana, o una ventana atascada.

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 66 8 1600/ 29,30 El grupo de interruptores de operación de la


puerta trasera del lado del conductor; falla en
el motor de la cerradura

El solenoide de actuación de la cerradura no


está funcionando

Esto puede ser un corto en el solenoide,


apertura en el solenoide, o el solenoide
atascado.

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 66 9 1600/ 29,30 El grupo de interruptores de operación de la


puerta trasera del lado del conductor; falla en
el módulo

Ha ocurrido una falla en los varios circuitos


del módulo del grupo de Interruptores de
operación de la puerta.

Defectuoso el grupo de interruptores de


operación de la puerta

Vea la Sección Ventanas y Cerraduras


Traseras de la Cabina de la Tripulación
Asistidas por Potencia Eléctrica

625 14 130 0 1600/ 29,30 El grupo de interruptores de operación de la


puerta delantera del lado del conductor, no se
está comunicando con el ESC

El mensaje del estado del grupo de


interruptores de operación de la puerta no ha
sido recibido por el ESC.

Falla en el enlace de datos del interruptor

Vea la

625 14 130 7 1600/ 29,30 Grupo de interruptores de operación de la


puerta delantera del lado del conductor; falla
en el motor de la ventana

El circuito del motor de impulso de la ventana


no está funcionando

Esto puede ser un corto en el motor de la


ventana, una apertura en el motor de la
ventana, o una ventana atascada.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 45 of 83

Vea la

625 14 130 8 1600/ 29,30 Grupo de interruptores de operación de la


puerta delantera del lado del conductor; falla
en el motor de la cerradura de la puerta

El solenoide de actuación de la cerradura no


está funcionando

Esto puede ser un corto en el solenoide,


apertura en el solenoide, o el solenoide
atascado.

Vea la

625 14 130 9 1600/ 29,30 Grupo de interruptores de operación de la


puerta delantera del lado del conductor; falla
en el módulo

Ha ocurrido una falla en los varios circuitos


del módulo del grupo de Interruptores de
operación de la puerta.

Defectuoso el grupo de interruptores de


operación de la puerta

Vea la

627 14 1 1 4010/ A Suministro de energía al ESC # 1 circuito


abierto

Circuito abierto

Vea la sección, Energía y Tierra del ESC en


este manual

639 14 0 240 1600/ 34,35,36 ECM, no está comunicando la torsión del


retardador, o la torsión del retardador de la
transmisión no ha sido comunicado por
transmisión Allison WETEC

PGN 61440-SA 15, o 16

Vea el manual apropiado de Allison, o el


manual de diagnóstico del motor.

Vea la sección, Transmisión, en este manual.

639 14 1 240 1600/ 34,35,36 Controlador de los frenos de aire ABS, no se


está comunicando con el ESC.

No hay energía para el controlador ABS, o no


hay comunicación en el enlace de datos
proveniente del controlador.

PGN 61441-SA 11

Vea la sección, Energía y Enlace de datos de


los Frenos de Aire ABS

639 14 2 240 1600/ 34,35,36 No se ha recibido comunicación del


controlador de la transmisión electrónica

No hay energía para el controlador de la


transmisión, o no hay comunicación en el
enlace de datos proveniente del controlador.

PGN 61442-SA 3

Vea la sección, Transmisión, en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 46 of 83

639 14 4 240 1600/ 34,35,36 La velocidad del motor no está siendo


comunicada al ESC

PGN 61444-SA 0

Vea la información sobre el motor de este


vehículo en la sección, Motor , de este
manual

639 14 5 240 1600/ 34,35,36 El cambio actual, rango de inhibición y


lámparas de revisión de la transmisión no se
comunican con el ESC.

PGN 61445-SA 3

Vea el manual aplicable a la transmisión de


este vehículo.

Vea la sección, Transmisión, en este manual.

639 14 8 240 1600/ 34,35,36 El indicador del modo de presión electrónica


no se comunica con el ESC

PGN 61448-SA 0

Vea, información sobre el motor de este


vehículo en la sección, Motor , en este
manual

639 14 33 239 1600/ 34, 35, El EGC no se está comunicando con el ESC.
36
No hay energía para el EGC, o no hay
comunicación en el enlace de datos
proveniente del EGC.

PGN 61148-DA 33-SA 23

Vea, Localización de fallas de Energía y de


Enlace de Datos del EGC.

639 14 202 254 1600/ 34,35,36 La información de la lámpara de motor no es


comunicada al ESC

PGN 65226-SA 0

Vea, información sobre el motor de este


vehículo en la sección, Motor , en este
manual

639 14 228 254 1600/ 34,35,36 La información de la lámpara de espera para


el arranque no es comunicada al ESC

PGN 65252-SA 0

Vea, información sobre el motor de este


vehículo en la sección, Motor , en este
manual

639 14 241 254 1600/ 34,35,36 La habilitación del control de crucero, activa,
estado, y velocidad del vehículo no es
comunicada al ESC

PGN 65265-SA 0

Vea, información sobre el motor de este


vehículo en la sección, Motor , en este
manual.

639 14 251 254 1600/ 34,35,36 La información de la lámpara de


recalentamiento del retardador no es

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 47 of 83

comunicada al ESC

PGN 65275-SA 3

Vea el manual aplicable para la transmisión


de este vehículo.

Vea la sección, Transmisión, en este manual.

1231 14 0-255 3 4004/ 34, Dirección de la fuente no está configurada


35,36
Algo con la dirección de la fuente en 7 bytes
(octetos) es transmitida en el enlace de datos
y el ESC no está configurado para contar con
ello.

Módulo inesperado, o dirigido en forma


incorrecta está en el enlace de datos.

Vea la sección del Módulo de Energía


Remoto , en este manual.

1231 14 34 1 4004/ 34, RASM #1 no se está comunicando con el


35,36 ESC

Dirigido a Fuente Equivocada/Mensaje


Interrumpido

PGN 65441-SA 34

Enlace de datos J1939 del tren de potencia,


un módulo RASM dirigido en forma
inapropiada, o falta un módulo RASM que el
ESC está esperando

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

1231 14 34 2 4004/ 34, Más de un RASM responde como RASM # 1


35,36
Dirigido a fuente múltiple

PGN 65441-SA 234

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

1231 14 209 1 4004/ 34, Módulo de control remoto de velocidad del


35,36 motor, no se está comunicando con el ESC.

Dirigido a Fuente Equivocada/Mensaje


Interrumpido

PGN 65441-SA 234

Enlace de datos J1939 del tren de potencia,


un módulo RESCM dirigido en forma
inapropiada, o falta un módulo RESCM que el
ESC está esperando

Vea, Módulo de Control Remoto de Velocidad


del Motor .

1231 14 209 2 4004/ 34, Más de un módulo de control remoto de


35,36 velocidad del motor con la misma dirección de
fuente está respondiendo al ESC.

Dirigido a fuente múltiple

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 48 of 83

PGN 65441-SA 234

Vea, Módulo de Control Remoto de Velocidad


del Motor .

1231 14 225 1 4004/ 34, RPM #1 no se está comunicando con el ESC


35,36
Dirigido a Fuente Equivocada/Mensaje
Interrumpido

PGN 65313-SA 225

Enlace de datos J1939 del tren de potencia,


un módulo RPM dirigido en forma
inapropiada, o falta un módulo RPM que el
ESC está esperando

Vea la sección del Módulo de Energía


Remoto en este manual.

1231 14 225 2 4004/ 34, Más de un RPM responde como RPM # 1


35,36
Dirigido a fuente múltiple

PGN 65313-SA 225

Vea la sección del Módulo de Energía


Remoto en este manual.

1231 14 226 1 4004/ 34, RPM #2 no se está comunicando con el ESC


35,36
Dirigido a Fuente Equivocada/Mensaje
Interrumpido

PGN 65313-SA 226

Enlace de datos J1939 del tren de potencia,


un módulo RPM dirigido en forma
inapropiada, o falta un módulo RPM que el
ESC está esperando

Vea la sección del Módulo de Energía


Remoto en este manual.

1231 14 226 2 4004/ 34, Más de un RPM responde como RPM # 2


35,36
Dirigido a fuente múltiple

PGN 65313-SA 226

Vea la sección del Módulo de Energía


Remoto en este manual.

1231 14 228 1 4004/ 34, RPM #4 no se está comunicando con el ESC


35,36
Dirigido a Fuente Equivocada/Mensaje
Interrumpido

PGN 65313-SA 228

Enlace de datos J1939 del tren de potencia,


un módulo RPM dirigido en forma
inapropiada, o falta un módulo RPM que el
ESC está esperando

Vea la sección del Módulo de Energía


Remoto en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 49 of 83

1231 14 228 2 4004/ 34, Más de un RPM responde como RPM # 4


35,36
Dirigido a fuente múltiple

PGN 65313-SA 228

Vea la sección del Módulo de Energía


Remoto en este manual.

1231 14 231 1 4004/ 34, RPM #7 no se está comunicando con el ESC


35,36
Dirigido a Fuente Equivocada/Mensaje
Interrumpido

PGN 65313-SA 231

Enlace de datos J1939 del tren de potencia,


un módulo RPM dirigido en forma
inapropiada, o falta un módulo RPM que el
ESC está esperando

Vea la sección del Módulo de Energía


Remoto en este manual.

1231 14 231 2 4004/ 34, Más de un RPM responde como RPM # 7


35,36
Dirigido a fuente múltiple

PGN 65313-SA 231

Vea la sección del Módulo de Energía


Remoto en este manual.

1231 14 234 1 4004/ 34, RASM #2 no se está comunicando con el


35,36 ESC

Dirigido a Fuente Equivocada/Mensaje


Interrumpido

PGN 65441-SA 234

Enlace de datos J1939 del tren de potencia,


un módulo RASM dirigido en forma
inapropiada, o falta un módulo RASM que el
ESC está esperando

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

1231 14 234 2 4004/ 34, Más de un RASM responde como RASM # 2


35,36
Dirigido a fuente múltiple

PGN 65441-SA 234

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

1542 14 1 1 4009/ A Suministro de energía al ESC # 2 circuito


abierto

Circuito abierto

Vea la Energía y Tierra del ESC en este


manual.

1705 14 101 3 N/D Localización del indicador 1 del EGC


(Tacómetro), fuera del rango alto

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 50 of 83

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Tablero de Instrumentos Electrónicos en


este manual.

1705 14 101 4 N/D EGC, localización del indicador 1


(Tacómetro), fuera del rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Tacómetro

1705 14 101 5 N/D EGC, localización del indicador 1


(Tacómetro), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tacómetro

1705 14 101 6 N/D EGC, localización del indicador 1


(Tacómetro), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Tacómetro

1705 14 102 3 N/D EGC, localización del indicador 2


(Velocímetro), fuera del rango alto

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Velocímetro

1705 14 102 4 N/D EGC, localización del indicador 2


(Velocímetro) fuera del rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Velocímetro

1705 14 102 5 N/D EGC, localización del indicador 2


(Velocímetro), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Velocímetro

1705 14 102 6 N/D EGC, localización del indicador 2


(Velocímetro), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Velocímetro

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 51 of 83

1705 14 103 3 N/D EGC, localización del indicador 3


(Temperatura del refrigerante del motor),
fuera del rango alto

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Indicador de Temperatura del


Refrigerante del Motor.

1705 14 103 4 N/D EGC, localización del indicador 3


(Temperatura del refrigerante del motor) fuera
del rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Indicador de Temperatura del


Refrigerante del Motor.

1705 14 103 5 N/D EGC, localización del indicador 3


(Temperatura del refrigerante del motor),
sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Indicador de Temperatura del


Refrigerante del Motor.

1705 14 103 6 N/D EGC, localización del indicador 3


(Temperatura del refrigerante del motor), no
hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Indicador de Temperatura del


Refrigerante del Motor.

1705 14 104 3 N/D EGC, localización del indicador 4, fuera del


rango alto

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

El indicador en esta localización es opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 104 4 N/D EGC, localización del indicador 4 fuera del


rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

El indicador en esta localización puede ser


cualquier indicador opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 52 of 83

1705 14 104 5 N/D EGC, localización del indicador 4, sensor con


falla

El indicador en esta localización puede ser


cualquier indicador opcional.

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 104 6 N/D EGC, localización del indicador 4, no hay


datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

El indicador en esta localización puede ser


cualquier indicador opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 105 3 N/D EGC, localización del indicador 5 (presión de


aceite), fuera del rango alto

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Indicador de Presión de Aceite del


Motor.

1705 14 105 4 N/D EGC, localización del indicador 5 (presión de


aceite) fuera del rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Indicador de Presión de Aceite del


Motor.

1705 14 105 5 N/D EGC, localización del indicador 5 (presión de


aceite), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Indicador de Presión de Aceite del


Motor.

1705 14 105 6 N/D EGC, localización del indicador 5 (presión de


aceite), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Indicador de Presión de Aceite del


Motor.

1705 14 106 3 N/D EGC, localización del indicador 6, fuera del


rango alto

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 53 of 83

El indicador en esta localización es opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 106 4 N/D EGC, localización del indicador 6 fuera del


rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

El indicador en esta localización es opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 106 5 N/D EGC, localización del indicador 6, sensor con


falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

El indicador en esta localización es opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 106 6 N/D EGC, localización del indicador 6, no hay


datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

El indicador en esta localización es opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 107 3 N/D EGC, localización del indicador 7 (nivel de


combustible), fuera del rango alto

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Indicador de Nivel de Combustible.

1705 14 107 4 N/D EGC, localización del indicador 7 (nivel de


combustible) fuera del rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Indicador de Nivel de Combustible.

1705 14 107 5 N/D EGC, localización del indicador 7 (nivel de


combustible), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Indicador de Nivel de Combustible.

1705 14 107 6 N/D EGC, localización del indicador 7 (nivel de

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 54 of 83

combustible), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Indicador de Nivel de Combustible.

1705 14 108 3 N/D EGC, localización del indicador 8, fuera del


rango alto

En los vehículos con frenos de aire este es el


indicador de aire primario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 108 4 N/D EGC, localización del indicador 8 fuera del


rango bajo

En los vehículos con frenos de aire este es el


indicador de aire primario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 108 5 N/D EGC, localización del indicador 8, sensor con


falla

En los vehículos con frenos de aire este es el


indicador de aire primario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 108 6 N/D EGC, localización del indicador 8, no hay


datos disponibles

En los vehículos con frenos de aire este es el


indicador de aire primario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 55 of 83

1705 14 109 3 N/D EGC, localización del indicador 9 (voltios),


fuera del rango alto

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Voltímetro.

1705 14 109 4 N/D EGC, localización del indicador 9 (voltios)


fuera del rango bajo

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Voltímetro.

1705 14 109 5 N/D EGC, localización del indicador 9 (voltios),


sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Voltímetro.

1705 14 109 6 N/D EGC, localización del indicador 9 (voltios), no


hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Voltímetro.

1705 14 110 3 N/D EGC, localización del indicador 10, fuera del
rango alto

En los vehículos con frenos de aire este es el


indicador de aire secundario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador están por


encima del valor que este instrumento puede
mostrar. Por ejemplo: Un valor que se exceda
del valor máximo de la escala de indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 110 4 N/D EGC, localización del indicador 10 fuera del


rango bajo

En los vehículos con frenos de aire este es el


indicador de aire secundario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

El dato para este indicador está por debajo


del valor mínimo que el indicador puede
mostrar. Por ejemplo: El más bajo valor de la
escala del indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 56 of 83

1705 14 110 5 N/D EGC, localización del indicador 10, sensor


con falla

En los vehículos con frenos de aire este es el


indicador de aire secundario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 110 6 N/D EGC, localización del indicador 10, no hay


datos disponibles

En los vehículos con frenos de aire este es el


indicador de aire secundario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

1705 14 150 1 N/D ESC, no se está comunicando con el EGC.

Perdida de la comunicación durante más de


10 segundos.

Enlace de datos J1939 del tren de potencia.

Vea la Sección, Controlador del Sistema


Eléctrico , en este manual.

1705 14 150 2 N/D Controlador del motor, no se está


comunicando con el EGC.

Perdida de la comunicación durante más de


10 segundos.

Enlace de datos J1939 del tren de potencia.

Vea la sección, Controles del Motor


Electrónico , en este manual.

2023 14 101 5 N/D EGC, localización del indicador 1


(Tacómetro), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tacómetro

2023 14 101 6 N/D EGC, localización del indicador 1


(Tacómetro), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Tacómetro

2023 14 101 7 N/D EGC, localización del indicador 1


(Tacómetro),, falta dato

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 57 of 83

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Tacómetro

2023 14 102 5 N/D EGC, localización del indicador 2


(Velocímetro), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Velocímetro

2023 14 102 6 N/D EGC, localización del indicador 2


(Velocímetro), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Velocímetro

2023 14 102 7 N/D EGC, localización del indicador 2


(Velocímetro), falta dato

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Velocímetro

2023 14 103 5 N/D EGC, localización del indicador 3


(Temperatura del refrigerante del motor),
sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Indicador de Temperatura del


Refrigerante del Motor.

2023 14 103 6 N/D EGC, localización del indicador 3


(Temperatura del refrigerante del motor), no
hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Indicador de Temperatura del


Refrigerante del Motor.

2023 14 103 7 N/D EGC, localización del indicador 3


(Temperatura del refrigerante del motor), falta
dato

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Indicador de Temperatura del


Refrigerante del Motor.

2023 14 104 5 N/D EGC, localización del indicador 4, sensor con


falla

El indicador en esta localización puede ser


cualquier indicador opcional.

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 58 of 83

2023 14 104 6 N/D EGC, localización del indicador 4, no hay


datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

El indicador en esta localización puede ser


cualquier indicador opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 104 7 N/D EGC, localización del indicador 4, falta dato

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

El indicador en esta localización puede ser


cualquier indicador opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 105 5 N/D EGC, localización del indicador 5 (presión de


aceite), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Indicador de Presión de Aceite del


Motor.

2023 14 105 6 N/D EGC, localización del indicador 5 (presión de


aceite), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Indicador de Presión de Aceite del


Motor.

2023 14 105 7 N/D EGC, localización del indicador 5 (presión de


aceite), falta dato

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Indicador de Presión de Aceite del


Motor.

2023 14 106 5 N/D EGC, localización del indicador 6, sensor con


falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

El indicador en esta localización es opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 106 6 N/D EGC, localización del indicador 6, no hay


datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

El indicador en esta localización es opcional.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 59 of 83

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 106 7 N/D EGC, localización del indicador 6, falta dato

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

El indicador en esta localización es opcional.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 107 5 N/D EGC, localización del indicador 7 (nivel de


combustible), sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Indicador de Nivel de Combustible.

2023 14 107 6 N/D EGC, localización del indicador 7 (nivel de


combustible), no hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Indicador de Nivel de Combustible.

2023 14 107 7 N/D EGC, localización del indicador 7 (nivel de


combustible), falta dato

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Indicador de Nivel de Combustible.

2023 14 108 5 N/D EGC, localización del indicador 8, sensor con


falla

En los vehículos con frenos de aire este es el


indicador de aire primario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 108 6 N/D EGC, localización del indicador 8, no hay


datos disponibles

En los vehículos con frenos de aire este es el


indicador de aire primario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 108 7 N/D EGC, localización del indicador 8, falta dato

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 60 of 83

En los vehículos con frenos de aire este es el


indicador de aire primario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 109 5 N/D EGC, localización del indicador 9 (voltios),


sensor con falla

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Voltímetro.

2023 14 109 6 N/D EGC, localización del indicador 9 (voltios), no


hay datos disponibles

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Voltímetro.

2023 14 109 7 N/D EGC, localización del indicador 9 (voltios),


falta dato

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Voltímetro.

2023 14 110 5 N/D EGC, localización del indicador 10, sensor


con falla

En los vehículos con frenos de aire este es el


indicador de aire secundario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Hay un problema con el sensor que


proporciona los datos para este indicador.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 110 6 N/D EGC, localización del indicador 10, no hay


datos disponibles

En los vehículos con frenos de aire este es el


indicador de aire secundario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador pueden estar,


pero no están disponibles en este momento.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 110 7 N/D EGC, localización del indicador 10, falta dato

En los vehículos con frenos de aire este es el

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 61 of 83

indicador de aire secundario.

En los vehículos con frenos hidráulico este


puede ser cualquier indicador opcional

Los datos para este indicador no han sido


transmitidos por el enlace de datos.

Vea, Tablero de Instrumentos Electrónicos ,


sección de este manual.

2023 14 150 1 N/D ESC, no se está comunicando con el EGC.

Perdida de la comunicación durante más de


10 segundos.

Enlace de datos J1939 del tren de potencia.

Vea la Sección, Controlador del Sistema


Eléctrico , en este manual.

2023 14 150 2 N/D Controlador del motor, no se está


comunicando con el EGC.

Perdida de la comunicación durante más de


10 segundos.

Enlace de datos J1939 del tren de potencia.

Vea la Controles del Motor Electrónico ,


sección de este manual.

2033 14 1 0 1601/A Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 1601, clavija A, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 1 1 1601/A Sobrecargada

Conexión 1601, clavija A, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 1 2 1601/A Circuito abierto.

Conexión 1601, clavija A, abierta

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 1 3 1601/A En corto con tierra.

Conexión 1601, clavija A, en corto con tierra.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 62 of 83

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 2 0 1601/E Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 1601, clavija E, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 2 1 1601/E Sobrecargada

Conexión 1601, clavija E, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 2 2 1601/E Circuito abierto.

Conexión 1601, clavija E, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 2 3 1601/E En corto con tierra.

Conexión 1601, clavija E, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 3 0 1600/11 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 1600, clavija 11, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 3 1 1600/11 Sobrecargada

Conexión 1600, clavija 11, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 63 of 83

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 3 2 1600/11 Conexión 1600, clavija 11, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 3 3 1600/11 En corto con tierra.

Conexión 1600, clavija 11, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 4 0 1600/6 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 1600, clavija 6, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 4 1 1600/6 Sobrecargada

Conexión 1600, clavija 6, sobrecarga de


corriente

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 4 2 1600/6 Circuito abierto.

Conexión 1600, clavija 6, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 4 3 1600/6 En corto con tierra.

Conexión 1600, clavija 6, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 5 0 1600/4 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 1600, clavija 4, está drenando


corriente y ha sido configurada como sin uso.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 64 of 83

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 5 1 1600/4 Sobrecargada

Conexión 1600, clavija 4, sobrecarga de


corriente

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 5 2 1600/4 Circuito abierto.

Conexión 1600, clavija 4, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 5 3 1600/4 En corto con tierra.

Conexión 1600, clavija 4, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 6 0 4004/17 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 17, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 6 1 4004/17 Sobrecargada

Conexión 4004, clavija 17, sobrecarga de


corriente

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 6 2 4004/17 Circuito abierto.

Conexión 4004, clavija 17, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 65 of 83

Aire, Grupo de 4 , en este manual.

2033 14 6 3 4004/17 En corto con tierra.

Conexión 4004, clavija 17, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 7 0 4004/19 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 19, está drenando


corriente y ha sido configurada como sin uso.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 7 1 4004/19 Sobrecargada.

Conexión 4004, clavija 19, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 7 2 4004/19 Circuito abierto.

Conexión 4004, clavija 19, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 7 3 4004/19 En corto con tierra.

Conexión 4004, clavija 19, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 8 0 4004/20 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 20, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 8 1 4004/20 Sobrecargada.

Conexión 4004, clavija 20, sobrecarga de


corriente.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 66 of 83

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 8 2 4004/20 Circuito abierto.

Conexión 4004, clavija 20, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 8 3 4004/20 En corto con tierra.

Conexión 4004, clavija 20, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 9 0 4004/21 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 21, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 9 1 4004/21 Sobrecargada.

Conexión 4004, clavija 21, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 9 2 4004/21 Circuito abierto.

Conexión 4004, clavija 21, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 9 3 4004/21 En corto con tierra.

Conexión 4004, clavija 21, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 67 of 83

2033 14 10 0 4004/22 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 22, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 10 1 4004/22 Sobrecargada. (Grupo de 4 solenoides,


solenoide # 1)

Conexión 4004, clavija 22, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 10 2 4004/22 Circuito abierto. (Grupo de 4 solenoides,


solenoide # 1)

Conexión 4004, clavija 22, abierta

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 10 3 4004/22 En corto con tierra. (Grupo de 4 solenoides,


solenoide # 1)

Conexión 4004, clavija 22, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 11 0 4004/23 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 23, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 11 1 4004/23 Sobrecargada.

Conexión 4004, clavija 23, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 68 of 83

2033 14 11 2 4004/23 Circuito abierto.

Conexión 4004, clavija 23, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 11 3 4004/23 En corto con tierra.

Conexión 4004, clavija 23, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 12 0 4004/24 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 24, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 12 1 4004/24 Sobrecargada. (Grupo de 4 solenoides,


solenoide # 2)

Conexión 4004, clavija 24, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 12 2 4004/24 Circuito abierto. (Grupo de 4 solenoides,


solenoide # 2)

Conexión 4004, clavija 24, abierta

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 12 3 4004/24 En corto con tierra. (Grupo de 4 solenoides,


solenoide # 2)

Conexión 4004, clavija 24, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 13 0 4004/25 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 69 of 83

Conexión 4004, clavija 25, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 13 1 4004/25 Sobrecargada.

Conexión 4004, clavija 25, sobrecarga de


corriente

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 13 2 4004/25 Circuito abierto

Conexión 4004, clavija 25, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 13 3 4004/25 En corto con tierra.

Conexión 4004, clavija 25, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 14 0 4004/29 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 29, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 14 1 4004/29 Sobrecargada.

Conexión 4004, clavija 29, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 14 2 4004/29 Circuito abierto.

Conexión 4004, clavija 29, abierta.

Circuito abierto, defectuosos el relé, o el

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 70 of 83

módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 14 3 4004/29 En corto con tierra

Conexión 4004, clavija 29, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 15 0 4004/30 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 30, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 15 1 4004/30 Sobrecargada. (Grupo de 4 solenoides,


solenoide # 3)

Conexión 4004, clavija 30, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 15 2 4004/30 Circuito abierto. (Grupo de 4 solenoides,


solenoide # 3)

Conexión 4004, clavija 30, abierta

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 15 3 4004/30 En corto con tierra. (Grupo de 4 solenoides,


solenoide # 3)

Conexión 4004, clavija 30, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 16 0 4004/31 Hay una carga en esta clavija que ha sido


configurada como "Sin uso".

Conexión 4004, clavija 31, está drenando


corriente y ha sido configurada como sin uso.

Una carga inesperada ha sido adherida a esta


clavija.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 71 of 83

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 16 1 4004/31 Sobrecargada. (Grupo de 4 solenoides,


solenoide # 4)

Conexión 4004, clavija 31, sobrecarga de


corriente.

Mucha carga adherida, defectuosos el relé, o


el módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 16 2 4004/31 Circuito abierto. (Grupo de 4 solenoides,


solenoide # 4)

Conexión 4004, clavija 31, abierta.

Circuito abierto, defectuosos el relé, o el


módulo de solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2033 14 16 3 4004/31 En corto con tierra. (Grupo de 4 solenoides,


solenoide # 4)

Conexión 4004, clavija 31, en corto con tierra.

En corto con tierra, defectuosos el relé, o el


módulo solenoides de aire, grupo de 4.

Vea la sección, Módulo de Solenoides de


Aire, Grupo de 4 , en este manual.

2034 14 1 1 N/D Módulo del solenoide de aire remoto #1 -


Salida #1 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 1 2 N/D Módulo del solenoide de aire remoto #1 -


Salida #1 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 1 3 N/D Módulo del solenoide de aire remoto #1 -


Salida #1 - Módulo del solenoide de aire
remoto # 1, salida # 1, circuito de la bobina
abierto, o la válvula no está instalada. Instale
el solenoide, o vea la Sección, Probando
Solenoides Individualmente , en este manual.

2034 14 1 4 N/D Módulo del solenoide de aire remoto #1 -


Salida #1 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado. Remueva
el solenoide, o reprograme el ESC para que
reconozca el solenoide.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2034 14 2 1 N/D Módulo del solenoide de aire remoto #1 -

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 72 of 83

Salida #2 - Válvula activada ("ON") cuando se


colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 2 2 N/D Módulo del solenoide de aire remoto #1 -


Salida #2 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 2 3 N/D Módulo del solenoide de aire remoto #1 -


Salida #2 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2034 14 2 4 N/D Módulo del solenoide de aire remoto #1 -


Salida #2 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado. Remueva
el solenoide, o reprograme el ESC para que
reconozca el solenoide.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2034 14 3 1 N/D Módulo del solenoide de aire remoto #1 -


Salida #3 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 3 2 N/D Módulo del solenoide de aire remoto #1 -


Salida #3 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 3 3 N/D Módulo del solenoide de aire remoto #1 -


Salida #3 - Circuito de la bobina abierto, o la
válvula no está instalada.

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 3 4 N/D Módulo del solenoide de aire remoto #1 -


Salida #3 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado. Remueva
el solenoide, o reprograme el ESC para que
reconozca el solenoide.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2034 14 4 1 N/D Módulo del solenoide de aire remoto #1 -


Salida #4 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 73 of 83

2034 14 4 2 N/D Módulo del solenoide de aire remoto #1 -


Salida #4 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 4 3 N/D Módulo del solenoide de aire remoto #1 -


Salida #4 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2034 14 4 4 N/D Módulo del solenoide de aire remoto #1 -


Salida #4 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado. Remueva
el solenoide, o reprograme el ESC para que
reconozca el solenoide.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2034 14 5 1 N/D Módulo del solenoide de aire remoto #1 -


Salida #5 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 5 2 N/D Módulo del solenoide de aire remoto #1 -


Salida #5 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 5 3 N/D Módulo del solenoide de aire remoto #1 -


Salida #5 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2034 14 5 4 N/D Módulo del solenoide de aire remoto #1 -


Salida #5 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado. Remueva
el solenoide, o reprograme el ESC para que
reconozca el solenoide.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2034 14 6 1 N/D Módulo del solenoide de aire remoto #1 -


Salida #6 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 6 2 N/D Módulo del solenoide de aire remoto #1 -


Salida #6 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 74 of 83

2034 14 6 3 N/D Módulo del solenoide de aire remoto #1 -


Salida #6 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2034 14 6 4 N/D Módulo del solenoide de aire remoto #1 -


Salida #6 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado. Remueva
el solenoide, o reprograme el ESC para que
reconozca el solenoide.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2034 14 7 1 N/D Módulo del solenoide de aire remoto #1 -


Salida #7 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 7 2 N/D Módulo del solenoide de aire remoto #1 -


Salida #7 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2034 14 7 3 N/D Módulo del solenoide de aire remoto #1 -


Salida #7 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2034 14 7 4 N/D Módulo del solenoide de aire remoto #1 -


Salida #7 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado. Remueva
el solenoide, o reprograme el ESC para que
reconozca el solenoide.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2209 14 1 1 N/D Módulo digital de control remoto de la


velocidad del motor, salida #1 - Falla en la
salida

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 1 4 N/D Módulo digital de control remoto de la


velocidad del motor, salida #1 - No coinciden
los datos

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 2 1 N/D Módulo digital de control remoto de la


velocidad del motor, salida #2 - Falla en la
salida

Vea, Módulo de Control Remoto de Velocidad


del Motor .

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 75 of 83

2209 14 2 4 N/D Módulo digital de control remoto de la


velocidad del motor, salida #2 - No coinciden
los datos

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 3 1 N/D Módulo digital de control remoto de la


velocidad del motor, salida #3 - Falla en la
salida

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 3 4 N/D Módulo digital de control remoto de la


velocidad del motor, salida #3 - No coinciden
los datos

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 4 2 N/D Módulo de Control Remoto de Velocidad del


Motor, Entrada Analógica #1 - En corto con
batería

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 4 3 N/D Módulo de Control Remoto de Velocidad del


Motor, Entrada Analógica #1 - En corto con
tierra.

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 5 2 N/D Módulo de Control Remoto de Velocidad del


Motor, Entrada Analógica #2 - En corto con
batería

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 5 3 N/D Módulo de Control Remoto de Velocidad del


Motor, Entrada Analógica #2 - En corto con
tierra.

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 5 4 N/D Módulo de Control Remoto de Velocidad del


Motor, Entrada Analógica #2 - No coinciden
los datos

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2209 14 6 1 N/D Módulo de control remoto de la velocidad del


motor, suministro de voltaje de batería, falla
en la salida

Vea, Módulo de Control Remoto de Velocidad


del Motor .

2225 14 1 1 N/D RPM #1, clavija de salida A, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, conectado a la referencia de cero
voltios)

Corto con tierra o sobrecarga

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 76 of 83

Vea la sección del Módulo de Energía


Remoto , en este manual.

2225 14 2 1 N/D RPM #1, clavija de salida B, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, conectado a la referencia de cero
voltios)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2225 14 3 1 N/D RPM # 1, clavija de salida C, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, conectado a la referencia de cero
voltios)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2225 14 4 1 N/D RPM # 1, clavija de salida D, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, conectado a la referencia de cero
voltios)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2225 14 5 1 N/D RPM #1, clavija de salida E, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, conectado a la referencia de cero
voltios)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2225 14 6 1 N/D RPM #1, clavija de salida H, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, conectado a la referencia de cero
voltios)

Vea la sección del Módulo de Energía


Remoto , en este manual.

2226 14 1 1 N/D RPM #2, clavija de salida A, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, conectado a la

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 77 of 83

referencia de cero voltios, MS1, circuito


abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2226 14 2 1 N/D RPM #2, clavija de salida B, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, conectado a la
referencia de cero voltios, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2226 14 3 1 N/D RPM #2, clavija de salida C, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, conectado a la
referencia de cero voltios, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2226 14 4 1 N/D RPM #2, clavija de salida D, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, conectado a la
referencia de cero voltios, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2226 14 5 1 N/D RPM #2, clavija de salida E, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, conectado a la
referencia de cero voltios, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2226 14 6 1 N/D RPM #2, clavija de salida H, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, conectado a la
referencia de cero voltios, MS1, circuito
abierto)

Corto con tierra o sobrecarga

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 78 of 83

Vea la sección del Módulo de Energía


Remoto , en este manual.

2228 14 1 1 N/D RPM #4, clavija de salida A, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3 - connected to zero volt reference, MS2
- open circuit, MS1 - open circuit)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2228 14 2 1 N/D RPM #4, clavija de salida B, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, conectado a la referencia de cero
voltios, MS2 circuito abierto, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2228 14 3 1 N/D RPM #4, clavija de salida C, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3 - connected to zero volt reference, MS2
- open circuit, MS1 - open circuit)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2228 14 4 1 N/D RPM #4, clavija de salida D, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, conectado a la referencia de cero
voltios, MS2 circuito abierto, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2228 14 5 1 N/D RPM #4, clavija de salida E, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, conectado a la referencia de cero
voltios, MS2 circuito abierto, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2228 14 6 1 N/D RPM #4, clavija de salida H, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 79 of 83

(MS3, conectado a la referencia de cero


voltios, MS2 circuito abierto, MS1, circuito
abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2231 14 1 1 N/D RPM #7, clavija de salida A, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, circuito abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2231 14 2 1 N/D RPM #7, clavija de salida B, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, circuito abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2231 14 3 1 N/D RPM #7, clavija de salida C, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, circuito abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2231 14 4 1 N/D RPM #7, clavija de salida D, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, circuito abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2231 14 5 1 N/D RPM #7, clavija de salida E, corriente alta

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, circuito abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2231 14 6 1 N/D RPM #7, clavija de salida H, corriente alta

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 80 of 83

La salida se comporte como la de un


disyuntor de circuito de 20 amperios, Tipo III.
(MS3, circuito abierto, MS2, circuito abierto,
MS1, circuito abierto)

Corto con tierra o sobrecarga

Vea la sección del Módulo de Energía


Remoto , en este manual.

2234 14 1 1 N/D Módulo del solenoide de aire remoto #2 -


Salida #1 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 1 2 N/D Módulo del solenoide de aire remoto #2 -


Salida #1 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 1 3 N/D Módulo del solenoide de aire remoto #2 -


Salida #1 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2234 14 1 4 N/D Módulo del solenoide de aire remoto #2 -


Salida #1 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2234 14 2 1 N/D Módulo del solenoide de aire remoto #2 -


Salida #2 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 2 2 N/D Módulo del solenoide de aire remoto #2 -


Salida #2 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 2 3 N/D Módulo del solenoide de aire remoto #2 -


Salida #2 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2234 14 2 4 N/D Módulo del solenoide de aire remoto #2 -


Salida #2 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 81 of 83

2234 14 3 1 N/D Módulo del solenoide de aire remoto #2 -


Salida #3 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 3 2 N/D Módulo del solenoide de aire remoto #2 -


Salida #3 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 3 3 N/D Módulo del solenoide de aire remoto #2 -


Salida #3 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2234 14 3 4 N/D Módulo del solenoide de aire remoto #2 -


Salida #3 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2234 14 4 1 N/D Módulo del solenoide de aire remoto #2 -


Salida #4 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 4 2 N/D Módulo del solenoide de aire remoto #2 -


Salida #4 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 4 3 N/D Módulo del solenoide de aire remoto #2 -


Salida #4 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2234 14 4 4 N/D Módulo del solenoide de aire remoto #2 -


Salida #4 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2234 14 5 1 N/D Módulo del solenoide de aire remoto #2 -


Salida #5 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 5 2 N/D Módulo del solenoide de aire remoto #2 -


Salida #5 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 82 of 83

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 5 3 N/D Módulo del solenoide de aire remoto #2 -


Salida #5 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2234 14 5 4 N/D Módulo del solenoide de aire remoto #2 -


Salida #5 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2234 14 6 1 N/D Módulo del solenoide de aire remoto #2 -


Salida #6 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 6 2 N/D Módulo del solenoide de aire remoto #2 -


Salida #6 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 6 3 N/D Módulo del solenoide de aire remoto #2 -


Salida #6 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

2234 14 6 4 N/D Módulo del solenoide de aire remoto #2 -


Salida #6 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

2234 14 7 1 N/D Módulo del solenoide de aire remoto #2 -


Salida #7 - Válvula activada ("ON") cuando se
colocó en desactivada ("OFF").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 7 2 N/D Módulo del solenoide de aire remoto #2 -


Salida #7 - Válvula desactivada ("OFF")
cuando se colocó en activada ("ON").

Vea la Sección, Probando Solenoides


Individualmente , en este manual.

2234 14 7 3 N/D Módulo del solenoide de aire remoto #2 -


Salida #7 - Circuito de la bobina abierto, o la
válvula no está instalada.

Instale el solenoide, o vea, Probando


Solenoides Individualmente , en este manual.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012
Spanish - Guía para Localización de Fallas del Sistema Eléctrico - 3200, 4200, 4300, 4400, 7300, 7400, ... Page 83 of 83

2234 14 7 4 N/D Módulo del solenoide de aire remoto #2 -


Salida #7 - Solenoide de aire remoto,
desconocido.

Un solenoide de aire está instalado en esta


posición, pero no está configurado.

Vea la sección, Solenoide de Aire (Grupo de


7) , en este manual.

Previa

© 2012 Navistar, Inc. Todos os direitos reservados. Todas as demais marcas comerciais são de propriedade de seus respectivos proprietários.

https://evalue.internationaldelivers.com/service/SVCDOCS/Navistar/s08/m08250_X0826300.xml 12/3/2012

También podría gustarte
