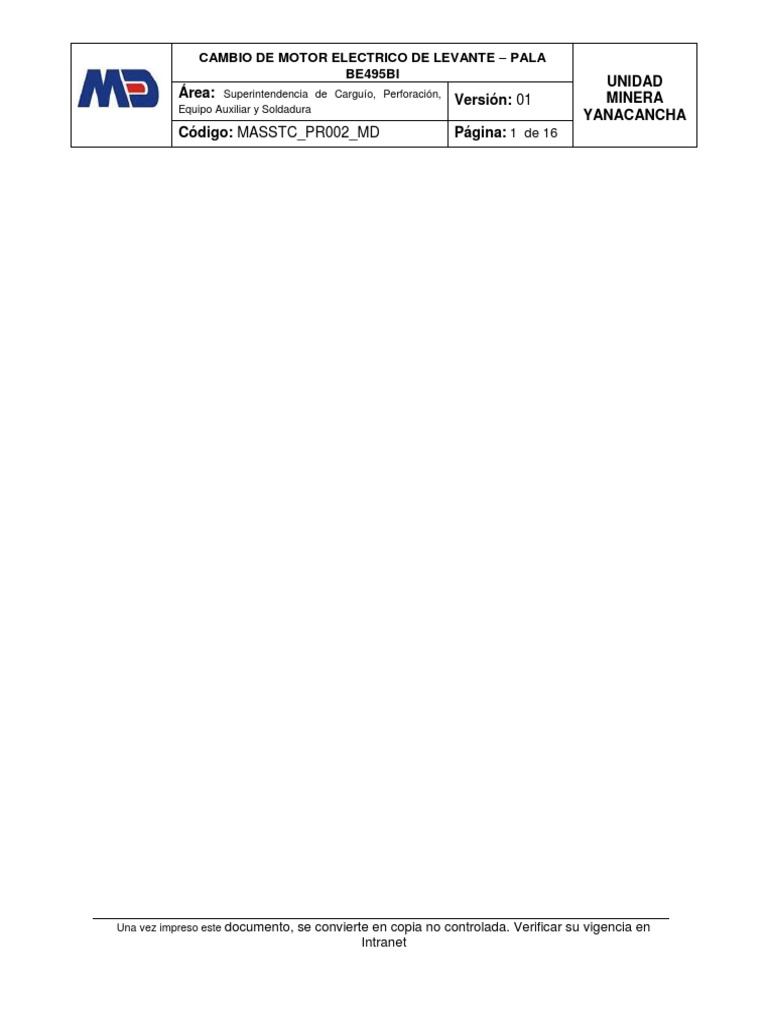

CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 1 de 16
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 2 de 16
Índice / Contenido
1. PERSONAL......................................................................................................... 3
1.1. Supervisor de Mantenimiento: ............................................................. 3
1.2 Mecánico: ............................................................................................................... 3
1.3 Calificación del personal: ...................................................................................... 3
2. EQUIPOS DE PROTECCION PERSONAL ......................................................... 3
3. EQUIPO/ HERRAMIENTAS/ MATERIALES. ...................................................... 4
4. PROCEDIMIENTO .............................................................................................. 4
Procedimiento de cambio: .......................................................................................... 4
5. RESTRICCIONES ............................................................................................... 9
5.1 Permisos de trabajo: .............................................................................................. 9
5.2 Requerimientos de Bloqueo Personal: ................................................................. 9
Consideraciones especiales: ...................................................................................... 9
ANEXO 1 ..................................................................................................................... 11
ANEXO 2 ..................................................................................................................... 12
ANEXO 3 ..................................................................................................................... 14
ANEXO 4 ..................................................................................................................... 16
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 3 de 16
1. PERSONAL
1.1. Supervisor de Mantenimiento:
Es responsable de entrenar al personal bajo su responsabilidad en la correcta aplicación
del presente procedimiento, verificando que sea empleado en el desarrollo y ejecución
del trabajo, para que resulte seguro y efectivo.
Asegurarse que el personal bajo su responsabilidad cuente con los equipos y materiales
necesarios para realizar el trabajo en forma segura.
1.2 Mecánico:
Aplicar correctamente el presente procedimiento, considerando el cuidado del medio
ambiente, ejecutando las tareas indicadas en este procedimiento.
Reportar a su supervisor cualquier anormalidad que se presente durante la ejecución de
este procedimiento.
1.3 Calificación del personal:
Mecánico (5) 02.0 Hrs-H
TOTAL, DURACIÓN TRABAJO 02.0 Hrs
TOTAL, HORAS-HOMBRE ESTANDAR 10.0 Hrs-H
2. EQUIPOS DE PROTECCION PERSONAL
Se utilizará equipo de Protección Personal: guantes de cuero, casco, lentes de
seguridad, protectores auditivos, zapatos de seguridad. Contenedor para desechos con
hidrocarburos (negro), contenedor azul para desechos inorgánicos, un baño portátil.
Uso de Uso de
Uso de Casco Chaleco de Uso de Botas Uso de Guantes
Protección Protección Mameluco
de Seguridad seguridad de Seguridad de Seguridad
Ocular Auditiva
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 4 de 16
3. EQUIPO/ HERRAMIENTAS/ MATERIALES.
Ver ANEXO 1: Lista de herramientas específicas.
ANEXO 2: Lista de Repuestos Necesarios.
4. PROCEDIMIENTO
Procedimiento de cambio:
TRABAJOS PREPARATORIOS INSTRUCCIONES DE SEGURIDAD Y MEDIO
AMBIENTE
1. Solicitar a la Supervisión de Operaciones 1.1 El equipo deberá encontrarse en una zona
Mina, la entrega del equipo. amplia, segura y completamente nivelada.
1.2 La compactación de talud debe de estar
previamente revisada y autorizada por
Geotecnia.
1.3 No debe existir tráfico de equipo pesado cerca
del área de trabajo.
2. Identificar los peligros y riesgos del trabajo 2.1 Antes de iniciar los trabajos, se coordinará con
a realizar. Identificar las medidas de control todo el personal involucrado las tareas a
para evitar accidentes. realizarse en el trabajo de cambio de poleas de
punta pluma.
2.2 Se dará lectura al PETS del cambio de poleas
de punta pluma.
2.3 El personal realizará el IPERC CONTINÚO
tomando en cuenta las diferencias con el PETS
y colocará sus nombres y firma respectiva.
2.4 El líder de grupo dará el visto bueno para iniciar
el trabajo.
2.5 Delimitar el borde del talud con conos y cinta
roja, delimitar el área de trabajo con conos y
cinta amarilla.
2.6 Los operadores de Grúa deberán participar en
la elaboración del IPERC CONTINÚO.
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 5 de 16
2.7 Elaborar los permisos de trabajo requeridos, los
mismos que deben de estar revisados y
autorizados por el supervisor.
2.8 Ubicar en la parte superior los contenedores
negros y azules para los desechos que se
generen.
3. Posicionar el equipo contra el talud, 3.1 No debe de haber personal cerca de las orugas
recogiendo el balde. durante el traslado del equipo.
3.2 No debe de haber personal debajo del balde y
mango.
3.3 La pala debe de estar en modo límite.
3.4 Se usarán dos guías, uno ubicado encima del
talud y el segundo en la cabina del operador de
la pala. Los guías deberán tener comunicación
radial/telefónica.
3.5 Es importante la realimentación de las
coordinaciones entre los guías y el operador de
las palas, esto ara seguro el trabajo
3.6 El área superior del talud estará delimitada en
todos los bordes para evitar que alguien se
acerque demasiado al borde superior de talud.
4. Soltar los cables de levante de las poleas 4.1 Soltar los cables de levante del tambor,
de punta pluma. desenrollarlos aproximadamente un par de
vueltas, durante esta tarea nadie debe estar
cerca del tambor de levante (línea de fuego).
4.2 Estrobar los cables de levante al gancho de la
grúa. Los cables deben ser izados en forma
individual.
4.3 Asignar un maniobrista para realizar el izaje de
cables de levante en la primera polea, este
trabajo debe ser coordinado con un mecánico
que estará ubicado en la sala de máquinas en
una zona segura y en comunicación con el
maniobrista.
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 6 de 16
4.4 Por ningún motivo el personal se colocará bajo
cargas suspendidas.
4.5 Sujetar los cables de levante a la pluma, a un
mismo lado evitando que se crucen.
4.6 Marcar posición derecha e izquierda de los
cables.
4.7 Recuerden que todos los elementos de izaje
deberán ser inspeccionados antes de ser
usados.
5. Realizar el bloqueo del equipo. 5.1 Deberán aplicar el bloqueo de la maquina en el
DPD ubicado en el ZMV, interruptor de la
bomba de levante, interruptor de bombas de
giro #1 y #2, interruptor del cable de compuerta
e interruptor de descarga de aire. Se deberá
utilizar el bloqueo grupal con el candado y todo
el personal que participe en el trabajo colocará
su candado y tarjeta personal de bloqueo.
5.2 Bloquear el PLCT.
6. Armar andamios 6.1 Revisar que los permisos de armado y uso de
andamios estén autorizados y colocados en un
lugar visible del andamio.
6.2 Armar 03 andamios de 01 cuerpo, 01 entre las
poleas y los otros 02 en los exteriores de las
poleas.
6.3 Es importante tener un piso uniforme para esto
se requiere el uso de planchas en la base de los
andamios. Verificar la estabilidad del andamio
antes de usarlo.
7. Desmontaje y montaje de las poleas de 7.1 Retirar pernos de collares de ejes de la polea
punta pluma. punta pluma, de ser necesario use un equipo de
oxicorte, no colocarse bajo carga suspendida y
alejarse de la trayectoria de las chispas
producidas por el corte de los pernos.
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 7 de 16
7.2 Estrobar una polea al gancho de la grúa y use
un viento para guiar la polea, inspeccione su
elemento de izar.
7.3 Retirar las mangueras de lubricación.
7.4 Aflojar los 04 pernos de las chumaceras
(marque sus posiciones) y estrobarlas en el
gancho del camión grúa. Estas serán retiradas
en forma individual, no ubicarse bajo la carga
suspendida y use la herramienta indicada para
este trabajo (en primer lugar, torque hidráulico
para romper el ajuste, luego pistola de impacto y
como último recurso llave de golpe).
7.5 En caso que el eje se “amarre” usar gatas en
parte interior para empujar el eje, retirarse de la
línea de fuego (trayectoria de la polea).
7.6 Retirar la polea y colocarla sobre el camión
plataforma.
7.7 Realizar limpieza de la base de las poleas en las
chumaceras para luego realizar una inspección
por posibles fisuras. (Mant. Predictivo).
7.8 Verificar la correcta lubricación de los
rodamientos de la polea entrante.
7.9 Estrobar la polea entrante y montarla sobre la
pluma.
7.10 Colocar las 02 chumaceras y ajustar los 04
pernos a 1700 lb/pie, haciendo uso del torque
hidráulico, NO PONER LA MANO SOBRE EL
BRAZO DEL TORQUE AL MOMENTO DEL
AJUSTE (esta tarea lo realizara personal
entrenado en el uso de torque hidráulico).
7.11 Colocar las mangueras de lubricación.
7.12 Repetir todos los pasos anteriores para el
cambio de la segunda polea.
7.13 Eliminar los trapos contaminados y los
desechos de grasa generados en el contenedor
apropiado.
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 8 de 16
8. Reinstalar los cables de levante. 8.1 Estrobar un lado de los cables de levante al
gancho de la grúa y soltarlo de la pluma,
inspeccione los elementos de izaje.
8.2 Verificar la posición correcta del cable antes de
montarlo en la polea.
8.3 Levantar el cable y colocarlo sobre la polea
haciendo uso de un vigía.
8.4 Por ningún motivo el personal se colocará
cargas suspendidas.
8.5 Repetir los pasos anteriores para el montaje del
segundo cable.
8.6 Verifique la correcta lubricación de las poleas de
lo contrario lubríquelos manualmente.
9. Retirar la pala de talud e iniciar pruebas 9.1 Retirar los bloqueos del equipo.
finales.
9.2 Enrollar los cables de levante (modo limites), un
mecánico estará observando que los cables se
enrollen correctamente en el tambor, alejarse de
la línea de fuego.
9.3 Retirar la pala del talud, usando un guía sobre
el talud. El guía no debe estar cerca al borde del
talud.
9.4 Realizar la limpieza del área eliminando los
desechos generados.
9.5 Coordinar el retiro de los contenedores de
desechos y el baño portátil.
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 9 de 16
5. RESTRICCIONES
5.1 Permisos de trabajo:
Trabajo realizado en taller: Ninguno
Trabajo fuera de taller:
FR014: Permiso de izaje con grúa y camión grúa.
FR016: Permiso de trabajo en altura.
FR018: Permiso de montaje de andamio.
FR024: Permiso de trabajo en caliente.
FR036: Permiso de uso de andamios.
5.2 Requerimientos de Bloqueo Personal:
Deberá aplicarse el bloqueo general y grupal de la máquina (PETS 001).
Consideraciones especiales:
TRABAJOS PREPARATORIOS INSTRUCCIONES DE SEGURIDAD Y MEDIO
AMBIENTE
1. Inspeccionar poleas punta pluma a 1.1 Asegurarse que las poleas están armadas con
instalar su respectivo eje, antes de iniciarse los
trabajos.
2. Identificar el talud sobre el cual se 2.1 En coordinación con las áreas de geotecnia y
realizara el trabajo. operaciones mina debe de seleccionarse el
talud en el que se apoyara la pluma de la pala
para realizar el desmontaje de las poleas, la
altura promedio del talud debe ser de 16 m.
2.2 Se requiere el permiso del área de geotecnia
para poder trabajar sobre el talud con o1 grúa,
01 camión plataforma, 01 camión grúa y
equipos auxiliares.
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 10 de 16
3. Revisar el estado de las 3.1 Reportar cualquier anormalidad. No utilizar
herramientas y equipos a utilizar. equipos o herramientas dañadas.
Ubicación de contenedores negro, 3.2 Ubicar en un área cercana y segura los
azul y un baño inorgánico. contenedores de desechos azul y negro,
además del baño portátil.
4. Inspeccionar todos los elementos 4.1 Reporte y deseche todo elemento de levante y
de izaje (eslingas, grilletes, gata herramientas defectuosas.
hidráulica, grúa, etc.) y todas las 4.2 Revisar trayectoria libre de carga. Asegúrese
herramientas que serán utilizadas del buen estado de los elementos de izaje para
en el trabajo. Componentes evitar roturas y que el componente pueda
pesados que caen durante la golpear o aplastar. Operadores y grúas
remoción o instalación pueden certificadas.
causar muerte o lesiones
personales.
5. Llevar trapos, bolsas y recipientes 5.1 Los materiales como trapos, filtros, guantes,
para basura, grasa y solventes paños absorbentes, plásticos de transporte
requeridos en el trabajo. (embalaje), manguera fuera de servicio, etc.,
utilizados que se encuentren contaminados con
hidrocarburos (aceite, grasa y/o combustible)
desecharlos en bolsas plásticas y luego
desecharlas en el contenedor de color negro
que se encuentra en el área de trabajo.
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 11 de 16
ANEXO 1
Lista de Herramientas Específicas.
CANT. REPUESTO #PARTE HERRAMIENTA
25Kg. Trapo industrial
02 Estrobo 3/8”x 1 m (Chumacera y cable de Levante)
02 Estrobos 1” x 4 m (Poleas)
02 Grilletes ½”
02 Pistola de Impacto / Encastre 1 ½”
02 Dado de Impacto 2 ¼ “/ Encastre 1 ½“
02 Llave de golpe 1 ½”
02 Dados de 1 ½” / Encastre1”
02 Llave mixta 1 ½”
01 Torquimetro Hidráulico / Encastre 1”
01 Esmeril Radial
04 Soga (vientos) 10 m c/u
01 Andamio
04 Planchas para el piso (1 o 1 ½” pulg. de espesor)
02 Combas
01 Bomba hidráulica eléctrica.
02 Barretas
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 12 de 16
ANEXO 2
Lista de Repuestos Necesarios
LA POLEA REPARADA TIENE EL KIT DE INSTALACION JUNTO A ESTA .
ITEM CANT. REPUESTO #PARTE STOCK CODE
JR165 2 SHAFT, BOOM POINT C108416-02 PARTE DEL KIT
JR166 4 COLLAR, CLAMP-ASSY 642299K51 PARTE DEL KIT
JR167 8 CAPSCREW, CLAMP COLLAR 2617840 PARTE DEL KIT
8 NUT, LOCK 2786545 PARTE DEL KIT
JR168 2 KEY, SHAFT 298829-46 PARTE DEL KIT
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 13 de 16
ITEM CANT. REPUESTO #PARTE STOCK CODE
JR169 2 SHEAVE, BOOM POINT D016035-01 245357
JR170 2 BEARING, SHEAVE 26960645 PARTE DEL KIT
JR171 4 RETAINER, SHEAVE SEAL C108423-01 PARTE DEL KIT
JR172 48 CAPSCREW, RETAINER 519802-04 PARTE DEL KIT
JR173 4 SEAL, RETAINER OIL 82592675 PARTE DEL KIT
JR174 2 SLEEVE, SHAFT C108425-02 PARTE DEL KIT
JR175 2 SPACER, BEARING B004097-01 PARTE DEL KIT
JR579 4 RETAINER, SHEAVE B004099-01 PARTE DEL KIT
JR580 32 CAPSCREW, RETAINER 3486500 PARTE DEL KIT
JR581 4 O-RING,SHEAVE RETAINER 68148300 PARTE DEL KIT
JR582 4 O-RING, SEAL RETAINER 68148426 PARTE DEL KIT
JR638 2 SHIM,BOOM POINT SHEAVE C113527-01 PARTE DEL KIT
1 4 CAPSCREW 1-1/2”x12” GR5 UNC 3309563 513721
4 WASHER 1-1/2” 2952550 404269
2 2 CAP BOOM POINT HUB B007531-01
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 14 de 16
ANEXO 3
CARTA DE GANT
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 15 de 16
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 16 de 16
ANEXO 4
Lista de Equipos Auxiliares
DIA 1 DIA 2 DIA 3
ITEM EQUIPO RESPONSABLE OBSERVACIONES
D N D N D N
El día anterior a la parada debe de
Grúa - TEREX 45 t + Mantenimiento
1 x x x cargarse las poleas que se encuentran
Operador y Maniobrista Servicios en almacén.
Mantenimiento
2 Camión Grúa 10 t x x
Cargadores
Traslado de poleas desde almacén
Camión Plataforma Mantenimiento hacia el área de trabajo y viceversa
3 x x (Encaso no esté disponible el camión
Corta servicios
Grúa de 10 t.
Mantenimiento
4 Compresor x x
Palas
Mantenimiento
5 Luminaria (02) x x
Palas
Mantenimiento
7 Andamios x x x
Palas
Elaborado por: Revisado por: Revisado por: Aprobado por:
Supervisor del área y Gerente Post Venta
Ingeniero Residente Gerente MASSTC
Trabajadores Zona Sur
15/07/2018 18/07/2018
Fecha de elaboración: Fecha de revisión: Fecha de revisión: Fecha de aprobación:
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
CAMBIO DE MOTOR ELECTRICO DE LEVANTE – PALA
BE495BI
UNIDAD
Área: Superintendencia de Carguío, Perforación,
Versión: 01 MINERA
Equipo Auxiliar y Soldadura
YANACANCHA
Código: MASSTC_PR002_MD Página: 17 de 16
Una vez impreso este documento, se convierte en copia no controlada. Verificar su vigencia en
Intranet
