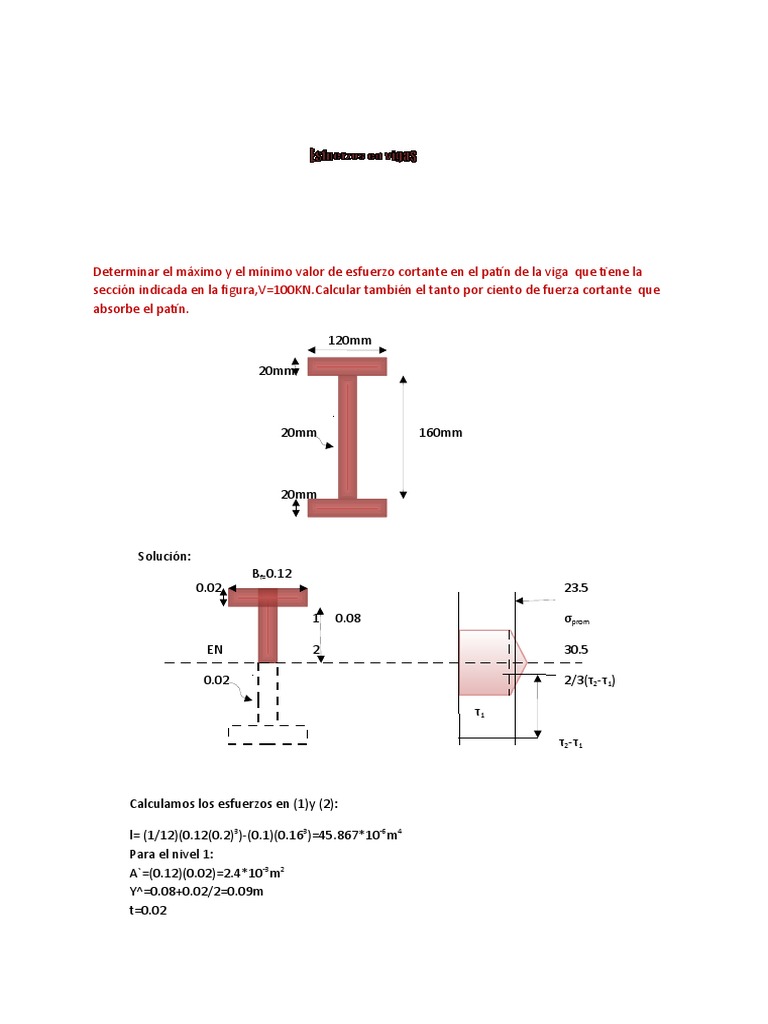

Determinar el máximo y el mínimo valor de esfuerzo cortante en el patín de la viga que tiene la

sección indicada en la figura,V=100KN.Calcular también el tanto por ciento de fuerza cortante que
absorbe el patín.

120mm

20mm

20mm 160mm

20mm

Solución:
Bf=0.12
0.02 23.5

1 0.08 σprom

EN 2 30.5

0.02 2/3(τ2-τ1)

τ1

τ2-τ1

Calculamos los esfuerzos en (1)y (2):

l= (1/12)(0.12(0.2)3)-(0.1)(0.163)=45.867*10-6m4
Para el nivel 1:
A`=(0.12)(0.02)=2.4*10-3m2
Y^=0.08+0.02/2=0.09m
t=0.02
τ1=V/lt(A`*Y^)=100*103(2.4*10-3*0.09)/(45.867*10-6*0.02)
τ1=23.5MPa

Para el nivel 2:

A`=(0.12)(0.02)+(0.02)(0.08)=4.0*10-3m2
Y^=(1/4*(10-3 *0.12*0.02*0.09)+0.02*0.08*0.04)=0.07m
τ2=V/lt(A`*Y^)=100*103(4*10-3*0.07)/(45.867*10-6*0.02)
τ2=30.5MPa

Calculamos el esfuerzo promedio que actúa en el alma :

τprom = τ1+2/3(τ2 - τ1 )=23.5+2/3(30.5-23.5)=28.17

τprom =28.17MPa

La cortante tomada por el alma:

Valma= τprom (Aalma)=28.17(0.02)(0.16)=90.2 %Valma= Valma/V=90.2/100=90.2%

Valma=90.2%

En la figura se muestra la sección de una viga cargada de manera tal que su momento
flexionante alcanza los valores extremos de +1.5PN*m y -2.2PN*m siendo P la carga
aplicada, en N,calcule el valor máximo que puede adquirir P si el esfuerzo de trabajo es de
30MPa a tensión y de 70MPa a compresión.

60mm

EN

100mm

LEN=80*106mm4

Tenemos los siguientes momentos:

M+max=1.5PN.m Pmax=? σt=30
-
M max=2.2PN.m σc=70
1.-Para el momento positivo,tenemos ,compresión en la fibra superior y tracción en la
inferior
Ademas : σc/ σt = Yc/Yt =0.06/0.10=0.6
Si: σt=30……… σc=18
Si σc=70………. σt=70 >30
 σc= M+max(Yc)/l=1.5P(0.06)/8*10-5=<18*106
σt= M+max(Yt)/l=1.5P(0.10)/8*10-5=<30*106 P=< 16 000 N
2.-Para el momento negative,tenemos tracción en la fibra superior y compresión en la fibra
inferior .
Ademas : σt/ σc = Yt/Yc =0.06/0.10=0.6
Si: σc=70……… σt=42>30
Si σt=30………. σc=50<70
σt= M-max(Yt)/l=2.2P(0.06)/8*10-5=<30*106
P<=18 182 Pmax= 16 000 N=16KN

Una viga simplemente apoyada ,de 4m de longitud tiene la sección indicada en la figura. La
carga repartida uniformemente vale w N/m.Calcular W ,si σ t<=30 MN/m2 y σc <=70MN/m2.

160mm

EN

80mm

lEN=20*606mm4

W en N:
Para una viga simplemente apoyada tenemos:M max=Wl2/8=W*42/8=2W
Un momento positivo genera compresión en la fibra superior y tracción en la fibra inferior.
σc= Mmax*Yc/l=2W*0.16/(2*10-5)<=70*106 W<=4375N/m
-5 6
σt= Mmax*Yt/l=2W*0.08/(2*10 )<=30*10 W<=3750N/m

W=3750N/m

{
σc=60.0MPa

σc/ σt=Yc/Yt=0.16/0.08=2.0 σt=30.0MPa
