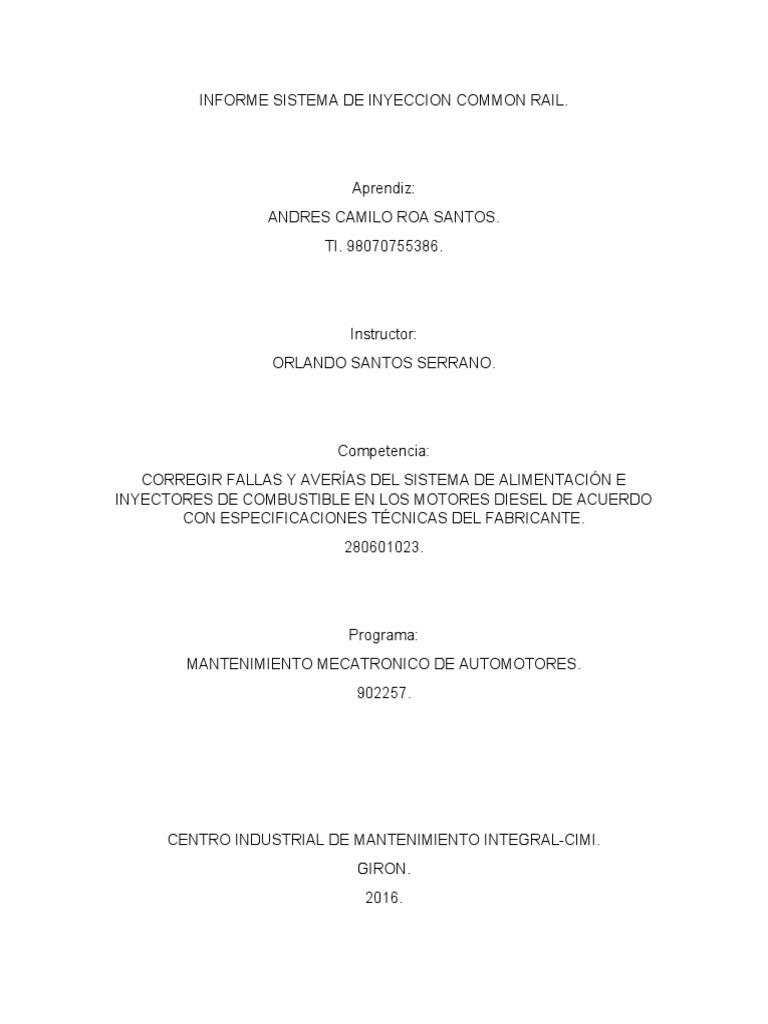

INFORME SISTEMA DE INYECCION COMMON RAIL.

Aprendiz:
ANDRES CAMILO ROA SANTOS.
TI. 98070755386.

Instructor:
ORLANDO SANTOS SERRANO.

Competencia:
CORREGIR FALLAS Y AVERÍAS DEL SISTEMA DE ALIMENTACIÓN E
INYECTORES DE COMBUSTIBLE EN LOS MOTORES DIESEL DE ACUERDO
CON ESPECIFICACIONES TÉCNICAS DEL FABRICANTE.
280601023.

Programa:
MANTENIMIENTO MECATRONICO DE AUTOMOTORES.
902257.

CENTRO INDUSTRIAL DE MANTENIMIENTO INTEGRAL-CIMI.

GIRON.
2016.
 INTRODUCCION.

Desde la creación de los motores diésel se han venido inventando sistemas con el
fin de mejorar la eficiencia de los motores y también para la protección del medio
ambiente.
En el siguiente trabajo se explicara y se dará a conocer el sistema de inyección
diésel common rail, el funcionamiento y sus componentes que lo conforman y
hacen posible su funcionamiento en el motor.
 SISTEMA DE INYECCION COMMON RAIL DIESEL.
El sistema de common-rail o conducto común es un sistema de inyección de
combustible electrónica para motores diésel en el que el gasóleo es aspirado
directamente del depósito de combustible a un conducto común a todos los
inyectores y enviado a alta presión al cilindro. Este sistema fue desarrollado por el
fabricante de automóviles italiano Fiat y por Bosch.

Es esencialmente igual a la inyección multipunto de un motor de gasolina, en la

que también hay un conducto común para todos los inyectores, con la diferencia
de que en los motores diésel se trabaja a una presión mucho más alta.

CARACTERISTICAS:
- Tiene un acumulador denominado riel común donde se almacena el
combustible a alta presión.
- Sistema totalmente electrónico.
- Distribuye igual cantidad de combustible a todos los cilindros.
- Genera valores mayores de presión de combustible.
- Reduce un 20% el consumo de combustible.
- Aumentos de potencia del 25%.
- Ayuda al control de emisiones.
FUNCIONES:
- Proporcionar el combustible necesario para el motor diésel en cualquier
circunstancia.
- Generar la alta presión para la inyección y distribuir el combustible hacia los
cilindros.
- Inyectar el combustible necesario con exactitud en cada cilindro, con el orden
adecuado y en el momento preciso.
- La generación de la alta presión es independiente del control de la inyección,
puesto que se basa en el principio de la acumulación.
- Permite trabajar con valores de presión superiores a la generada por bombas
rotativas.
- La presión de inyección se consigue con independencia del régimen de giro del
motor.
- Permite el control preciso del caudal y presión de la preinyección.
PARTES:
La instalación de un sistema Common Rail se estructura en dos partes
fundamentales la parte que suministra el combustible a baja presión y la que
suministra el combustible a alta presión.
La parte de baja presión consta de:
- Depósito de combustible con filtro previo.
- Bomba previa.
- Filtro de combustible.
- Tuberías de combustible de baja presión.
La parte de alta presión consta de:
- Bomba de alta presión con válvula reguladora de presión.
- Tuberías de combustible de alta presión.
- Rail como acumulador de alta presión con sensor de presión del Rail, válvula
limitadora de la presión y limitador de flujo.
- Inyectores.
- Tuberías de retorno de combustible.

Parte de baja presión:

La parte de baja presión pone a disposición el combustible suficiente para la parte
de alta presión.
Bomba previa:
La misión de la bomba previa es abastecer suficiente combustible a la bomba de
alta presión
- En cualquier estado de servicio.
- Con la presión necesaria.
- A lo largo de toda su vida útil.
Actualmente existen dos ejecuciones posibles:
Puede aplicarse una electrobomba de combustible (bomba celular de rodillos) o,
alternativamente, una bomba de combustible de engranajes accionada
mecánicamente.
Electrobomba de combustible:
Se aplica únicamente en turismos y vehículos industriales ligeros. Junto a la
función de suministrar combustible para la bomba de alta presión, tiene además la
función de interrumpir el suministro de combustible en caso necesario, dentro del
marco de una supervisión del sistema.
Comenzando con el proceso de arranque del motor, la electrobomba de
combustible funciona continuamente y de forma independiente del régimen del
motor. La bomba transporta así el combustible continuamente desde el depósito
de combustible, a través de un filtro de combustible, hacia la bomba de alta
presión. El combustible excedente retorna al depósito a través de una válvula de
descarga.
Mediante un circuito de seguridad se impide el suministro de combustible estando
conectado la llave de encendido y parado el motor.
Existen electrobombas de combustible para el montaje en tubería o montaje en el
depósito. Las bombas de montaje en tubería se encuentran fuera del depósito, en
la tubería de combustible, entre el depósito y el filtro. Las bombas de montaje en el
depósito se encuentran, por el contrario, dentro del depósito de combustible en un
soporte especial, que normalmente contiene también un tamiz de combustible por
el lado de aspiración.
Una electrobomba de combustible consta de los tres elementos fundamentales:
 Elemento de bomba (A).
 Electromotor (B)
 Tapa de conexión (C).

 El elemento de bomba existe en diversas ejecuciones, ya que el principio

funcional aplicado en cada caso depende del campo de aplicación de la
electrobomba de combustible. Para el sistema Common Rail está ejecutado
como bomba celular de rodillos y consta de una cámara dispuesta
excéntricamente, en la que gira un disco ranurado. En cada ranura se
encuentra un rodillo conducido suelto. Por la rotación del disco ranurado y
por la presión del combustible del combustible se empujan los rodillos
contra la pista de deslizamiento de rodillos situada exteriormente y contra
los flancos propulsores de las ranuras. Los rodillos actúan aquí como juntas
de rotación, formándose una cámara entre cada dos rodillos del disco
ranurado y la pista de deslizamiento de los rodillos.
El efecto de bombeo se produce por el hecho de que el volumen de la
cámara se reduce continuamente tras cerrarse la abertura de entrada de
 forma de riñón. Después de abrir la abertura de salida, el combustible
atraviesa el electromotor y abandona la bomba celular de rodillos por la
tapa de conexión del lado de presión.
 El electromotor consta de un sistema de imán permanente de un inducido,
cuyo dimensionado depende del caudal de suministro deseado con una
presión del sistema determinada. El electromotor y el elemento de bomba
se encuentran en un cuerpo común. Están rodeados continuamente de
combustible refrigerándose así continuamente. De esta forma puede
conseguirse una elevada potencia del motor sin complejos elementos
estanqueizantes entre el elemento de bomba y el electromotor.
 La tapa de conexión contiene las conexiones eléctricas y el empalme
hidráulica por el lado de impulsión. Adicionalmente pueden estar integrados
elementos antiparasitarios en la tapa de conexión.

Bomba de combustible de engranajes:

Esta bomba se aplica para la alimentación de la bomba de alta presión del sistema
Common Rail en turismos, vehículos industriales y vehículos todo terreno. Esta
bomba va integrada en la bomba de alta presión y presenta un accionamiento
común con ella, o bien está fijada directamente al motor y tiene un accionamiento
propio.
Las formas de accionamiento convencionales son acoplamiento, rueda dentada o
correa dentada.
Los elementos constructivos esenciales son dos ruedas dentadas que giran en
sentido opuesto y que engranan mutuamente, transportando el combustible en los
huecos entre dientes, desde el lado de aspiración al lado de impulsión. La línea de
contacto de las ruedas dentadas realiza el estanqueizado entre el lado de
aspiración y el lado de impulsión, e impide que el combustible pueda fluir hacia
atrás.
El caudal de suministro es aproximadamente proporcional al nº de revoluciones
del motor. Por este motivo, la regulación del caudal, se realiza bien por regulación
de estrangulación en el lado de aspiración, o bien por una válvula de descarga en
el lado de impulsión.
La bomba de combustible de engranajes funciona exenta de mantenimiento. Para
la purga de aire del sistema de combustible en el primer arranque o si se ha
vaciado el depósito de combustible, puede estar montada una bomba manual bien
directamente en la bomba de combustible de engranajes, o bien en la tubería de
baja presión.
FUNCIONAMIENTO
El gasóleo almacenado en el depósito de combustible a baja presión es aspirado
por una bomba de transferencia y enviado a un conducto común a todos los
inyectores. Una segunda bomba de alta presión inyecta el combustible a entre
1500 y 1600 bares al cilindro.

La bomba de transferencia puede ir montada en la propia bomba de alta presión o

accionada por el mecanismo de distribución. El conducto común es una tubería o
"rampa" de la que parte una ramificación de tuberías para cada inyector de cada
cilindro.

La principal ventaja de este sistema es que nos permite controlar electrónicamente

el suministro de combustible permitiéndonos así realizar hasta 5 pre-inyecciones
antes de la inyección principal con lo que conseguimos preparar la mezcla para
una óptima combustión. Esto genera un nivel sonoro mucho más bajo y un mejor
rendimiento del motor.
El sistema está configurado de forma que una bomba auxiliar de combustible de
accionamiento eléctrico situada en el depósito, suministra gasoil a una bomba de
alta presión. El filtro está situado entre ambas bombas. La bomba de alta presión
está accionada por el árbol de levas y su cometido consiste en crear en el
acumulador una presión entre 120 bares y 1350 bares. La unidad de mando
determina la presión en el acumulador del sistema mediante la activación de la
válvula de regulación de presión, presión que es medida por el sensor de alta
presión situado en el mismo sensor. El valor de la presión se calcula por campos
característicos en los que intervienen variables como la posición del acelerador y
el régimen de giro del motor. Los inyectores están conectados al acumulador, y su
apertura se produce cuando la unidad de mando excita la servoválvula
correspondiente durante un tiempo calculado y en el orden correspondiente.
La cantidad inyectada queda determinada por:
- El tiempo que dura la excitación de la electroválvula.
- La velocidad de apertura y cierre de la aguja.
- El desplazamiento de la aguja.
- El flujo hidráulico de paso por la tobera de inyección.
- La presión en el rail común o acumulador.
AVERIAS DEL COMMON RAIL:
El siguiente recuadro representa cuales son las averías más comunes en
vehículos Diésel equipados con Common Rail, las causas y las posibles
soluciones o los elementos del sistema Common Rail que se deben tener en
cuenta para solucionar tal avería.

AVERIAS CAUSA SOLUCIÓN

 Falta de potencia.  Filtros obstruidos.  Comprobar y

cambiar filtros.
 Aceleración pobre.  Inyectores
defectuosos.  Verificar inyectores.
 Fallo en bomba de  Revisar circuito de
presión. combustible.
 Conducto de  Comprobar
admisión fisurado. funcionamiento
correcto de la
bomba.

 Humo negro al  Filtro de aire  Revisar catalizador y

ralentí obstruido. tubo de escape.
 Válvula EGR  Examinar el estado
siempre abierta. de los inyectores.
 Bujías de  Comprobar válvula
calentamiento. EGR.
 Comprobar
calentadores

HERRAMIENTAS Y EQUIPOS UTILIZADOS:

  Las herramientas adecuadas para la reparación de armas de BOSH,
DENSO, DELPHI y SIEMENS.
 Conexiones para reloj comparador.
 Llave Allen para aflojar la tuerca atascada inyector BOSH.
 Herramienta para medir la distancia y la pelota viaje armadura (BOSH).
 Herramienta para medir el curso de la aguja de la tobera (BOSH, DENSO,
Y DELPHI).
 Herramienta para aflojar la tuerca de la válvula, (DENSO)
 Herramienta para aflojar la tuerca de la válvula, (SIEMENS)
 Herramienta para el reemplazo de sellador (BOSH)
 Tecla para soltar solenoide familia 110 (BOSH)
 Tecla para soltar solenoide familia 120 (BOSH)
 Llave para tuerca torquear pistola (SIEMENS)
 La base para la fijación de los inyectores BOSH.

FUNCIONAMIENTO DE INYECTORES COMMON RAIL.

Inyectores:
El inyector utilizado en los sistemas common-rail se activan de forma eléctrica a
diferencia de los utilizados en sistemas que utilizan bomba rotativa que inyectan
de forma mecánica. Con esto se consigue más precisión a la hora de inyectar el
combustible y se simplifica el sistema de inyección.


 Esquema de un inyector: 1.-
retorno de combustible a
deposito; 2.- conexión eléctrica
3.- electroválvula; 4.- muelle;
5.- bola de válvula; 6.-
estrangulador de entrada:
7.- estrangulador de salida; 8.-
embolo de control de válvula;
9.- canal de afluencia; 10 aguja
del inyector; 11.- Entrada de
combustible a presión; 12.-
cámara de control.


Estructura:
La estructura del inyector se divide en tres bloques funcionales:
 El inyector de orificios.
 El servosistema hidráulico.
 La electroválvula.
El combustible a alta presión procedente del rail entra por "11" al interior del
inyector para seguir por el canal de afluencia "9" hacia la aguja del inyector "10",
así como a través del estrangulador de entrada "6" hacia la cámara de control
"12". La cámara de control "12" está unida con el retorno de combustible "1" a
través del estrangulador de salida "7" y la electroválvula "3".
Cuando la electroválvula "3" no está activada el combustible que hay en la cámara
de control "12" al no poder salir por el estrangulador de salida "7" presiona sobre
el embolo de control "8" que a su vez aprieta la aguja del inyector "10" contra su
asiento por lo que no deja salir combustible y como consecuencia no se produce la
inyección.
Cuando la electroválvula esta activada entonces se abre y deja paso libre al
combustible que hay en la cámara de control. El combustible deja de presionar
sobre el embolo para irse por el estrangulador de salida hacia el retorno de
combustible "1" a través de la electroválvula. La aguja del inyector al disminuir la
fuerza del embolo que la apretaba contra el asiento del inyector, es empujada
hacia arriba por el combustible que la rodea por lo que se produce la inyección.
Como se ve la electroválvula no actúa directamente en la inyección sino que se
sirve de un servomecanismo hidráulico encargado de generar la suficiente fuerza
para mantener cerrada la válvula del inyector mediante la presión que se ejerce
sobre la aguja que la mantiene pegada a su asiento.
El caudal de combustible utilizado para las labores de control dentro del inyector
retorna al depósito de combustible a través del estrangulador de salida, la
electroválvula y el retorno de combustible "1". Además del caudal de control
existen caudales de fuga en el alojamiento de la aguja del inyector y del embolo.
Estos caudales de control y de fugas se conducen otra vez al depósito de
combustible, a través del retorno de combustible "1" con una tubería colectiva a la
que están acoplados todos los inyectores y también la válvula reguladora de
presión.
Funcionamiento:
La función del inyector puede dividirse en cuatro estados de servicio, con el motor
en marcha y la bomba de alta presión funcionando.
 Inyector cerrado (con alta presión presente).
 El inyector abre (comienzo de inyección)
 Inyector totalmente abierto.
 El inyector cierra (final de inyección).
Si el motor no está en marcha la presión de un muelle mantiene el inyector
cerrado.
 Inyector cerrado (estado de reposo):
La electroválvula no está activada (estado de reposo) y por lo tanto se
encuentra cerrado el estrangulamiento de salida que hace que la presión
del combustible sea igual en la cámara de control que en el volumen de
cámara de la tobera por lo que la aguja del inyector permanece apretado
sobre su asiento en la tobera empujada (la aguja) por el muelle del inyector,
pero sobre todo la aguja se mantiene cerrada porque la presión en la
cámara de control y en el volumen de cámara de la tobera (que son iguales)
actúan sobre áreas distintas. La primera actúa sobre el émbolo de control y
la segunda sobre la diferencia de diámetros de la aguja, que es un área
menor y por tanto la fuerza que empuja a la aguja contra el asiento es
mayor que la fuerza en sentido contrario, que tendería a abrirla.
El muelle, aunque ayuda, aporta una fuerza muy pequeña.
 El inyector abre (comienzo de inyección):
El inyector se encuentra en posición de reposo. La electroválvula es
activada con la llamada corriente de excitación que sirve para la apertura
rápida de la electroválvula. La fuerza del electroimán activado ahora es
superior a la fuerza del muelle de válvula, y el inducido abre el
estrangulador de salida. En un tiempo mínimo se reduce la corriente de
excitación aumentada a una corriente de retención del electroimán más
 baja. Con la apertura del estrangulador de salida puede fluir ahora
combustible, saliendo del recinto de control de válvula hacia el recinto
hueco situado por encima, y volver al depósito de combustible a través de
las tuberías de retorno. El estrangulador de entrada impide una
compensación completa de la presión, y disminuye la presión en la cámara
de control de válvula. Esto conduce a que la presión en la cámara de
control sea menor que la presión existente en la cámara de la tobera. La
presión disminuida en la cámara de control de la válvula conduce a una
disminución de la fuerza sobre el émbolo de mando y da lugar a la apertura
de la aguja del inyector. Comienza ahora la inyección.
La velocidad de apertura de la aguja del inyector queda determinada por la
diferencia de flujo entre el estrangulador de entrada y de salida.
 Inyector totalmente abierto:
El émbolo de mando alcanza su tope superior y permanece allí sobre un
volumen de combustible de efecto amortiguador. Este volumen se produce
por el flujo de combustible que se establece entre el estrangulador de
entrada y de salida. La tobera del inyector está ahora totalmente abierta y el
combustible es inyectado en la cámara de combustión con una presión que
corresponde aproximadamente a la presión en el Rail. La distribución de
fuerzas en el inyector es similar a la existente durante la fase de apertura.
 El inyector cierra (final de inyección)
Cuando deja de activarse la electroválvula, el inducido es presionado hacia
abajo por la fuerza del muelle de válvula y la bola cierra el estrangulador de
salida. El inducido presenta una ejecución de dos piezas. Aunque el plato
del inducido es conducido hacia abajo por un arrastrador, puede sin
embargo moverse elásticamente hacia abajo con el muelle de reposición,
sin ejercer así fuerza hacia abajo sobre el inducido y la bola.
Al cerrarse el estrangulador de salida se forma de nuevo en el recinto de
control una presión como en el Rail, a través del estrangulador de entrada.
Este aumento de presión supone un incremento de fuerza ejercido sobre el
embolo de mando. Esta fuerza del recinto de control de válvula y la fuerza
del muelle, superan ahora la fuerza del volumen de la cámara de tobera y
se cierra sobre su asiento la aguja del inyector.
La velocidad de cierre de la aguja del inyector queda determinada por el
flujo del estrangulador de entrada.

Inyectores de orificios:
Funciones:
Las toberas de inyección se montan en los inyectores Common Rail. De esta
forma los inyectores Common Rail asumen la función de los porta inyectores.
Aplicación:
Para motores de inyección directa
que utilizan el sistema Common Rail
se emplean inyectores de orificios del
tipo P con un diámetro de aguja de 4
mm.
Hay dos tipos de inyectores:
 Inyectores de taladro ciego.
 Inyectores de taladro en
asiento.

Estructura:
Los orificios de inyección se encuentran situados en el inyector de tal forma que al
inyectar el combustible, el chorro forme un cono en la cámara de combustión. El
número y diámetro de los orificios de inyección dependen de:
 El caudal de inyección
 La forma de la cámara de combustión
 La turbulencia del aire (rotación) aspirado en la cámara de combustión.
Para emisiones reducidas de hidrocarburos es importante mantener lo mas
reducido posible el volumen ocupado por el combustible (volumen residual) por
debajo de la arista de asiento de la aguja del inyector. Esto se consigue de la
mejor manera con inyectores de taladro en asiento.
Ejecuciones:
 Inyector de taladro ciego
Tiene los orificios de inyección dispuestos en el taladro ciego. Estos
inyectores se ofrecen en diversas dimensiones con las siguientes formas de
taladro ciego:
- taladro ciego cilíndrico.
- taladro ciego cónico.
1- Inyector de taladro ciego con taladro ciego cilíndrico y casquete redondo:
Por la forma del taladro ciego que consta de una parte cilíndrica y una parte
semiesférica, existe una gran libertad de dimensionamiento en lo referente
a:
- número de orificios.
- longitud de orificios.
- ángulo de inyección.
El casquete del inyector tiene forma semiesférica y garantiza así, junto con
la forma del taladro ciego, una longitud uniforme de orificios.
2- Inyector de taladro ciego con taladro ciego cilíndrico y casquete cónico:
Este tipo de inyector solo se emplea para longitudes de orificio de 0,6 mm.
La forma cónica del casquete aumenta la resistencia del casquete por un
mayor espesor de pared entre curvatura de la garganta y el asiento del
cuerpo del inyector.
3- Inyector de taladro ciego con taladro ciego cónico y casquete cónico:
El volumen del taladro ciego en el inyector del taladro ciego con taladro
ciego cónico es, debido a su forma cónica, inferior al de un inyector con
taladro ciego cilíndrico. En cuanto al volumen de taladro ciego, se
encuentra entre el inyector de taladro en asiento y el inyector de taladro
ciego con taladro ciego cilíndrico. Para obtener un espesor de pared
uniforme del casquete, el casquete está ejecutado cónicamente en
correspondencia con el taladro ciego
  Inyector de taladro en asiento:
para reducir al mínimo el volumen contaminante y con ello también la
emisión de HC, el comienzo del orificio de inyección se encuentra en el
cono del asiento del cuerpo del inyector y queda cubierto por la aguja
cuando está cerrado el inyector. De esta forma no existe ninguna
comunicación directa entre el taladro ciego y la cámara de combustión.
El volumen contaminante está muy reducido en comparación con el inyector
de taladro ciego.
Los inyectores de taladro en asiento presentan un límite de solicitación
mucho menor que los inyectores de taladro ciego y, por lo tanto, solo
pueden ser ejecutados en el tamaño P con una longitud de orificio de 1 mm.
La forma del casquete es cónica por motivos de resistencia. Los orificios de
inyección están taladrados por regla general, de forma electroerosiva.

DIFERENCIAS ENTRE INYECTORES CONVENCIONALES E INYECTORES

COMMON RAIL.

El inyector utilizado en los sistemas common-rail se activan de forma eléctrica a

diferencia de los utilizados en sistemas que utilizan bomba rotativa que inyectan
de forma mecánica. Con esto se consigue más precisión a la hora de inyectar el
combustible y se simplifica el sistema de inyección.
También se diferencian en que estos hacen la apertura cuando un módulo de
control de control da la orden de inyección, mientras no la haya este permanece
hermético soportando la presión del riel común.
 CONCLUSIONES.

El sistema de inyección common rail es un conjunto de elementos que trabajan

para generar la inyección en el motor, a través de una bomba que tiene la
capacidad de soportar altas presiones y puede almacenar el combustible en un riel
común en donde están conectados los inyectores que pulverizaran el combustible
en los cilindros.

Este sistema se caracteriza por acumular el combustible a alta presión en un riel,

dejando el combustible a disposición de los inyectores en todo momento. También
se debe tener en cuenta que tiene como ventaja que puede aumentar el valor de
la presión comparado con los sistemas convencionales y ayuda al ahorro de
combustible así como también al control de emisiones contaminantes de los gases
de escape.

El funcionamiento de los inyectores diésel es diferente al funcionamiento de los

inyectores convencionales ya que los de common rail son accionados
electrónicamente mediante un módulo de control.
