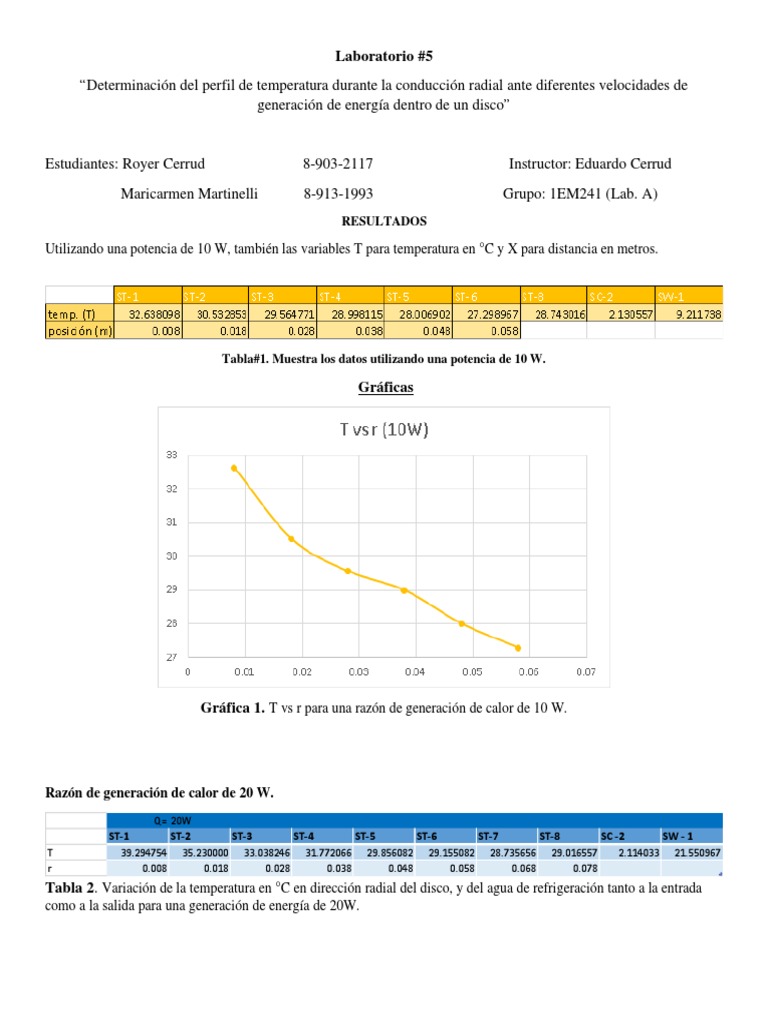

Laboratorio #5

“Determinación del perfil de temperatura durante la conducción radial ante diferentes velocidades de
generación de energía dentro de un disco”

Estudiantes: Royer Cerrud 8-903-2117 Instructor: Eduardo Cerrud

Maricarmen Martinelli 8-913-1993 Grupo: 1EM241 (Lab. A)
RESULTADOS

Utilizando una potencia de 10 W, también las variables T para temperatura en °C y X para distancia en metros.

Tabla#1. Muestra los datos utilizando una potencia de 10 W.

Gráficas

Gráfica 1. T vs r para una razón de generación de calor de 10 W.

Razón de generación de calor de 20 W.

Q= 20W
ST-1 ST-2 ST-3 ST-4 ST-5 ST-6 ST-7 ST-8 SC -2 SW - 1
T 39.294754 35.230000 33.038246 31.772066 29.856082 29.155082 28.735656 29.016557 2.114033 21.550967
r 0.008 0.018 0.028 0.038 0.048 0.058 0.068 0.078
Tabla 2. Variación de la temperatura en °C en dirección radial del disco, y del agua de refrigeración tanto a la entrada
como a la salida para una generación de energía de 20W.
 GRÁFICA

Gráfica 2. T vs r para una razón de generación de calor de 20 W.

Razón de generación de calor de 30 W.
Q= 30W
ST-1 ST-2 ST-3 ST-4 ST-5 ST-6 ST-7 ST-8 SC -2 SW - 1
T 43.445033 38.153672 34.754197 33.618443 30.451656 30.290016 28.630016 28.998836 1.932672 30.606066
r 0.008 0.018 0.028 0.038 0.048 0.058 0.068 0.078
Tabla 3. Variación de la temperatura en °C en dirección radial del disco, y del agua de refrigeración tanto a la entrada
como a la salida para una generación de energía de 30W.
GRÁFICA

Gráfica 3. T vs r para una razón de generación de calor de 30 W.

4. Aproximar la curva obtenida en el paso 3, para una razón de 20W, por medio de una función cuadrática.

Gráfica 4. Para una razón de generación de 20W, en donde se aproxima a una función
cuadrática.

Ecuación:
𝑻 = 2822.9𝑟 2 − 383.22𝑥 + 41.789
Si derivamos dicha ecuación, obtenemos:
𝜕
𝑇= (2822.9𝑟 2 − 383.22𝑥 + 41.789)
𝜕𝑟
𝑇′ = 5645.8𝑟 − 383.22
Cuyo gradiente de temperatura es:
𝜕𝑇
= −286.5223
𝜕𝑟

5. A partir de esta función, calcule la razón de transferencia de calor por conducción para un radio de su preferencia. Suponga
que el disco de latón tiene una conductividad térmica de 111W/(m∙K).
𝜕𝑇
𝑄̇ = 𝐾𝐴𝑡
𝜕𝑟
𝑄̇ = −(111 𝑊⁄𝑚°𝐶 )(2𝜋(0.0065𝑚 )0.03)(−286.5223° °𝐶 ⁄𝑚)

𝑄̇ = 3.89669 𝑊
6. Para una razón de generación de calor de 10 W grafique en una escala semilogarítmica “T (°C) vs r (m)”. Donde T
representa la temperatura, y r la posición radial en el disco. Tome como referencia un punto próximo al centro del disco; ha
de recordarse que los sensores de temperatura se encuentran espaciados cada 10 mm.
Razón de generación de calor de 10 W.

Gráfica 5. T vs r para una razón de generación de calor de 10 W en escala semilogarítmica.

Razón de generación de calor de 20 W.

Gráfica 6. T vs r para una razón de generación de calor de 20 W en escala semilogarítmica.

 Gráfica 7. T vs r para una razón de generación de calor de 30 W en escala semilogarítmica
8. Por medio de regresión lineal obtenga la pendiente de la función representada por el grafico “T (°C) vs r (m)”,
confeccionado durante el paso 7, para una razón de generación de calor de 20 W.

Gráfica 8. T vs r para una razón de generación de calor de 30 W en escala semilogarítmica, con la pendiente obtenida
mediante regresión lineal.
9. A partir de esta pendiente calcule la razón de transferencia de calor por conducción para el mismo radio que fue
seleccionado en el paso 5. De igual forma, para una razón de generación de calor de 20 W, calcule la razón calor transferido
al agua.
Obteniendo el gradiente por medio de la regresión lineal podemos e introduciéndola en la ecuación de razón de calor
tenemos:
𝜕𝑇
𝑄̇ = 𝐾𝐴𝑡
𝜕𝑟
 𝑄̇ = (−111W/m°C)(2π ∙ 0.0065m ∙ 0.003m)(− 140.46°𝐶⁄𝑚)

𝑄̇ = 1.910 𝑊

10. Compare la razón de generación de calor de 20 W, con la razón de transferencia de calor calculada en el paso 5, con la
razón de transferencia de calor calculada en el paso 9, y con la razón de calor transferido al agua.
Si utilizamos el flujo de agua, densidad y el calor especifico, obtenemos que:

𝑄̇ = 𝑚𝐶𝑣𝑇𝑝𝑟𝑜𝑚 ∆𝑇

𝑄̇ = 𝜌𝑇𝑝𝑟𝑜𝑚 𝑉̇∆𝑇

𝑔 𝐽
𝑄̇ = 995.7 ⁄𝐿 (2.114033 𝐿⁄𝑚𝑖𝑛)( 1 𝑚𝑖𝑛⁄60 𝑠)(4.178 ⁄𝑔 ∗ °𝐶 )(0.580674°𝐶)

𝐽
𝑄̇ = 85.111777 ⁄𝑠

Transferencia de calor por

Conducción obtenido mediante 3.89669 𝑊
ecuación cuadrática
Transferencia de calor por
Conducción obtenido mediante 1.910 𝑊
regresión lineal
Razón de transferencia de calor del 85.1117 𝑊
agua.

Preguntas:
1) Para una misma razón de generación de calor, ¿qué sucede con la temperatura a medida que las mediciones se
alejan del resistor? Explique.

Podemos observar que la temperatura disminuye en cuanto se alejan del resistor, esto ocurre ya que, al aumentar
los radios, las temperaturas tomaran un poco más de tiempo hasta encontrar el equilibrio entre ellas.

2) ¿Qué sucede con el gradiente de temperatura al aumentar la razón de generación de calor?

A medida que aumenta la razón de transferencia de calor observamos un aumento en el gradiente, esto se debe a
que el gradiente está en función del radio y la temperatura. Por lo que podemos decir que el gradiente aumente en
cuanto aumente la razón de generación de calor.

3) De acuerdo a los cálculos efectuados, ¿qué modelo matemático es más consistente con el fenómeno estudiado?,
¿aquel en donde se considera que existe generación en el centro del disco? o ¿aquel en donde se considera que no
la hay?, ¿qué tan diferente fue la razón de transferencia de calor calculada con un modelo con respecto al otro?

El modelo matemático más consistente con lo estudiado fue la consideración de no generación de energía en el
centro del disco.
Al utilizar la regresión lineal siendo una función semilogarítmica es mucho más sencillo obtener el gradiente para
obtener la razón de transferencia de calor.
4) Para una razón de generación de calor de 20 W, ¿es similar el calor conducido radialmente a través de la barra
cilíndrica al calor removido por el sistema de refrigeración de agua fría. De ser diferentes los valores, ¿a qué cree
que se deba este hecho?

La energía removida del sistema es diferente a la razón de calor conducido radialmente por la diferencia de
distancias y de temperatura que no permite un cambio de temperatura grande para remover todo el calor generado
en la resistencia.

Conclusión

En esta experiencia trabajamos analizando el fenómeno de la conducción radial dentro de un cilindro donde su
generación de energía provenía desde su centro, representamos por medio de graficas el comportamiento de la
temperatura con respecto a los radios, variando las pontencias pero solo utilizamos como constante la potencia
de 20W para obtener los gradientes y ec y de allí obtuvimos las ecuaciones correspondientes para sacar la razón
de calor que se transfiere, al comparar con la transferencia de calor en el agua de refrigeración del sistema se
manifiesta que no cuenta con la capacidad de remover todo el calor transferido.

Bibliografía

Cengel, Y. A. (2011). Transferenia de calor y masa. McGrawHill.

Özisik, N. (1979). Transferencia de calor. Carolina del Norte: McGraw.
