Automation and Drives

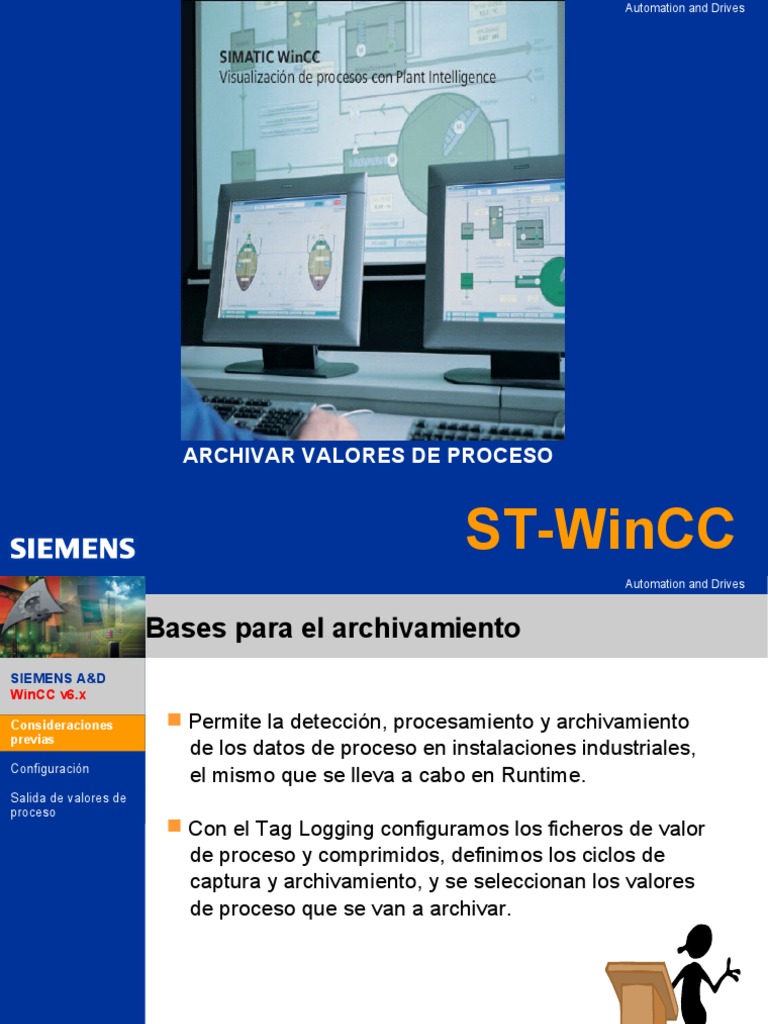

ARCHIVAR VALORES DE PROCESO
ST-WinCC
Automation and Drives
Bases para el archivamiento
SIEMENS A&D
WinCC v6.x
Consideraciones
Consideraciones Permite la detección, procesamiento y archivamiento
previas
previas
de los datos de proceso en instalaciones industriales,
Configuración
el mismo que se lleva a cabo en Runtime.
Salida de valores de
proceso
Con el Tag Logging configuramos los ficheros de valor
de proceso y comprimidos, definimos los ciclos de
captura y archivamiento, y se seleccionan los valores
de proceso que se van a archivar.
AUTOMATION & DRIVES A&D, 2
Automation and Drives
Valores de proceso y variables
SIEMENS A&D
WinCC v6.x
Consideraciones
Consideraciones Los valores de proceso son datos que se almacenan
previas
previas
en la memoria del sistema de automatización conectado.
Configuración
Salida de valores de
proceso
AUTOMATION & DRIVES A&D, 3
Automation and Drives
Métodos de archivamiento
SIEMENS A&D
WinCC v6.x
Archivamiento de valores de proceso cíclico.
Consideraciones
Consideraciones
previas
previas
Archivamiento de valores de proceso selectivo por ciclos.
Configuración
Salida de valores de
Archivamiento de valores de proceso acíclico.
proceso
Archivamiento de proceso controlado por proceso.
Fichero comprimido.
AUTOMATION & DRIVES A&D, 4
Automation and Drives
Ciclos y eventos
SIEMENS A&D
WinCC v6.x
El archivamiento de valores de proceso se controla
Consideraciones
Consideraciones
mediante ciclos y eventos.
previas
previas
Configuración Ciclo de adquisición
Salida de valores de Determina en qué momento ha de registrarse el valor de
proceso
proceso de una variable de proceso.
Ciclo de archivamiento
Determina cuando ha de guardarse un valor de procesos
en una base de datos de ficheros.
Eventos de inicio/detención
Inician y finalizan el archivamiento de valores de proceso.
Tenemos: evento binario, evento de valor límite y evento
controlado por tiempo.
AUTOMATION & DRIVES A&D, 5
Automation and Drives
Funciones de archivamiento
SIEMENS A&D
WinCC v6.x
Máximo: guarda el mayor valor recopilado.
Consideraciones
Consideraciones
previas
previas
Mínimo: guarda el menor valor recopilado.
Configuración
Salida de valores de
Valor actual: guarda el último valor recopilado.
proceso
Valor medio: guarda el valor medio recopilado.
Suma: guarda la suma de los valores recopilados.
Acción: calcula el último valor recopilado mediante una
función creada en Global Script.
AUTOMATION & DRIVES A&D, 6
Automation and Drives
Archivamiento cíclico
SIEMENS A&D
WinCC v6.x
Comienza y termina al iniciar y finalizar Runtime
Consideraciones
Consideraciones
respectivamente.
previas
previas
Configuración
Los valores de proceso se recopilan en ciclos constantes
Salida de valores de de tiempo, y se almacenan en una base de datos de
proceso
fichero.
AUTOMATION & DRIVES A&D, 7
Automation and Drives
Archivamiento selectivo por ciclos
SIEMENS A&D
WinCC v6.x
Comienza en Runtime cuando tiene lugar un inicio de
Consideraciones
Consideraciones
evento y finaliza, bien cuando ocurre una detención del
previas
previas evento o cuando termina el Runtime.
Configuración
Salida de valores de
Los valores de proceso se recopilan tras el inicio en ciclos
proceso
de tiempo constantes, y se almacenan en la base de datos
de fichero.
AUTOMATION & DRIVES A&D, 8
Automation and Drives
Archivamiento acíclico
SIEMENS A&D
WinCC v6.x
Guarda una vez, en Runtime, el valor de procesos
Consideraciones
Consideraciones
actual en la base de datos de fichero al iniciarse un
previas
previas evento o una modificación de la variable de procesos.
Configuración
Salida de valores de
proceso
AUTOMATION & DRIVES A&D, 9
Automation and Drives
Archivamiento controlado por proceso
SIEMENS A&D
WinCC v6.x
Permite el archivamiento de varias variables de proceso
Consideraciones
Consideraciones
o de valores de proceso que cambian con rapidez.
previas
previas
Configuración
Los valores se proceso se registran en una variable de
Salida de valores de telegrama, que descodifica el sistema de ficheros. Los
proceso
valores de proceso así establecidos se almacenan en
una base de datos de fichero.
AUTOMATION & DRIVES A&D, 10
Automation and Drives
Fichero comprimido
SIEMENS A&D
WinCC v6.x
Para reducir la cantidad de datos, en la base de datos de
Consideraciones
Consideraciones
fichero pueden comprimirse las variables de fichero de un
previas
previas determinado espacio de tiempo.
Configuración
Salida de valores de
Para ello se genera un fichero comprimido, que cada
proceso
variable de fichero almacenará en una variable comprimida.
➆La compresión se
realiza mediante la
aplicación de
funciones
matemáticas:
valor máximo, valor
mínimo, valor
medio, suma.
AUTOMATION & DRIVES A&D, 11
Automation and Drives
Métodos de compresión
SIEMENS A&D
WinCC v6.x
Calcular: se da salida de lectura a los valores de proceso
Consideraciones
Consideraciones
de las variables de fichero del espacio de tiempo indicado
previas
previas y se comprimen.
Configuración
Salida de valores de
Calcular y copiar: se comprimen y se copian además en el
proceso
fichero comprimido.
Calcular y borrar: se comprimen, y finalmente se borran.
Calcular, copiar y borrar: se comprimen y se mueven,
además, al archivo comprimido.
AUTOMATION & DRIVES A&D, 12
Automation and Drives
Almacenamiento de valores de proceso (I)
SIEMENS A&D
WinCC v6.x
Los valores de proceso no pueden almacenarse ni en
Consideraciones
Consideraciones
el disco duro ni en la base de datos de archivo o en la
previas
previas memoria principal de Tag Logging Runtime.
Configuración
Salida de valores de
Los valores de proceso a almacenarse se guardan en
proceso
la DB de archivo, en dos archivos cíclicos (A, B)
separados.
Cada archivo cíclico consiste en una cantidad
configurable de búfer de datos. Para el búfer de datos
se establece un tamaño en MB y un espacio de tiempo
(p.ej. un día).
AUTOMATION & DRIVES A&D, 13
Automation and Drives
Almacenamiento de valores de proceso (II)
SIEMENS A&D
WinCC v6.x
Consideraciones
Consideraciones
previas
previas
Configuración
Salida de valores de
proceso
El archivo cíclico A guarda valores de proceso cuyo ciclo
de adquisición es menor o igual a un minuto.
El archivo cíclico B guarda valores de proceso, cuyo ciclo
de adquisición es mayor o igual a un minuto, y archivos
comprimidos.
AUTOMATION & DRIVES A&D, 14
Automation and Drives
Introducción
SIEMENS A&D
WinCC v6.x
El archivamiento de valores de proceso se configura en
Consideraciones
Tag Logging.
previas
Aquí indicamos, que valores de proceso han de archivarse.
Configuración
Configuración
Para archivar los valores de proceso, WinCC pone a
Salida de valores de disposición el archivo de valores de proceso y el archivo
proceso
comprimido.
AUTOMATION & DRIVES A&D, 15
Automation and Drives
Tag Logging
SIEMENS A&D
WinCC v6.x
Permite configurar los ficheros, los valores de proceso
Consideraciones
que van a archivarse y los tiempos para la recopilación
previas y los ciclos de archivamiento.
Configuración
Configuración
Salida de valores de
Permite configurar el búfer de datos del disco duro, así
proceso
como se ponen a salvo los valores de proceso.
AUTOMATION & DRIVES A&D, 16
Automation and Drives
Ventanas
SIEMENS A&D
WinCC v6.x
Ventana de navegación: selecciona el qué procesar,
Consideraciones
tiempos o ficheros.
previas
Configuración
Configuración
Ventana de datos: permite procesar los ficheros existentes
Salida de valores de o bien crear nuevos de acuerdo a lo previamente
proceso
seleccionado.
Ventana de tablas: Permite visualizar las variables de
fichero o comprimidas, en las que se ha guardado el
fichero, que se ha seleccionado en la ventana de
navegación.
AUTOMATION & DRIVES A&D, 17
Automation and Drives
Configuración de archivos
SIEMENS A&D
WinCC v6.x
El archivo de valor de procesos guarda valores de
Consideraciones
proceso en variables de archivo.
previas
Configuración
Configuración
El archivo comprimido comprime variables de archivo
Salida de valores de de archivos de valores de proceso.
proceso
AUTOMATION & DRIVES A&D, 18
Automation and Drives
Introducción
SIEMENS A&D
WinCC v6.x
Tenemos (02) tipos de salidas de valores de proceso:
Consideraciones
previas
Configuración
Emitirse en imágenes de proceso: en forma de tablas
o en forma de curvas.
Salida de
Salida de valores
valoresde
de
proceso
proceso
Emitirse en el informe: en forma de tablas y de curvas.
En el Report Designer se encuentran disponibles
ambas formas de emisión como formato
predeterminado.
AUTOMATION & DRIVES A&D, 19
Automation and Drives
Representación en Tablas
SIEMENS A&D
WinCC v6.x
El objeto "WinCC Online Table Control" permite
Consideraciones
previas visualizar datos de proceso como una tabla.
Configuración
Para que sea posible el acceso a las variables que
Salida de
Salida de valores
valoresde
de
proceso
proceso se van a visualizar, los ficheros de valor de proceso
y las variables que contiene deben estar configuradas
en Tag Logging.
AUTOMATION & DRIVES A&D, 20
Automation and Drives
Representación en Curvas
SIEMENS A&D
WinCC v6.x
"WinCC Online Trend Control" se utiliza para visualizar
Consideraciones
previas datos de proceso en forma de curvas.
Configuración
Es posible seleccionar y visualizar variables online o
Salida de
Salida de valores
valoresde
de
proceso
proceso de fichero.
AUTOMATION & DRIVES A&D, 21
Automation and Drives
Emisión de valores de proceso en el informe
SIEMENS A&D
WinCC v6.x
Los informes se crean con un editor independiente,
Consideraciones
previas el Report Designer.
Configuración
Report Designer
Salida de
Salida de valores
valoresde
de
proceso
proceso Permite modificar los formatos predefinidos y crear
nuevos formatos.
Permite crear trabajos de impresión para la emisión
del informe.
AUTOMATION & DRIVES A&D, 22
Automation and Drives
Report Designer
SIEMENS A&D
WinCC v6.x Están disponibles los siguientes formatos
Consideraciones predeterminados:
previas
Configuración @tlrtkur.RPL: emisión de valores como curva
Salida de
Salida de valores
valoresde
de
proceso
proceso
@tlrttab.RPL: emisión de valores como tabla
AUTOMATION & DRIVES A&D, 23
