1.

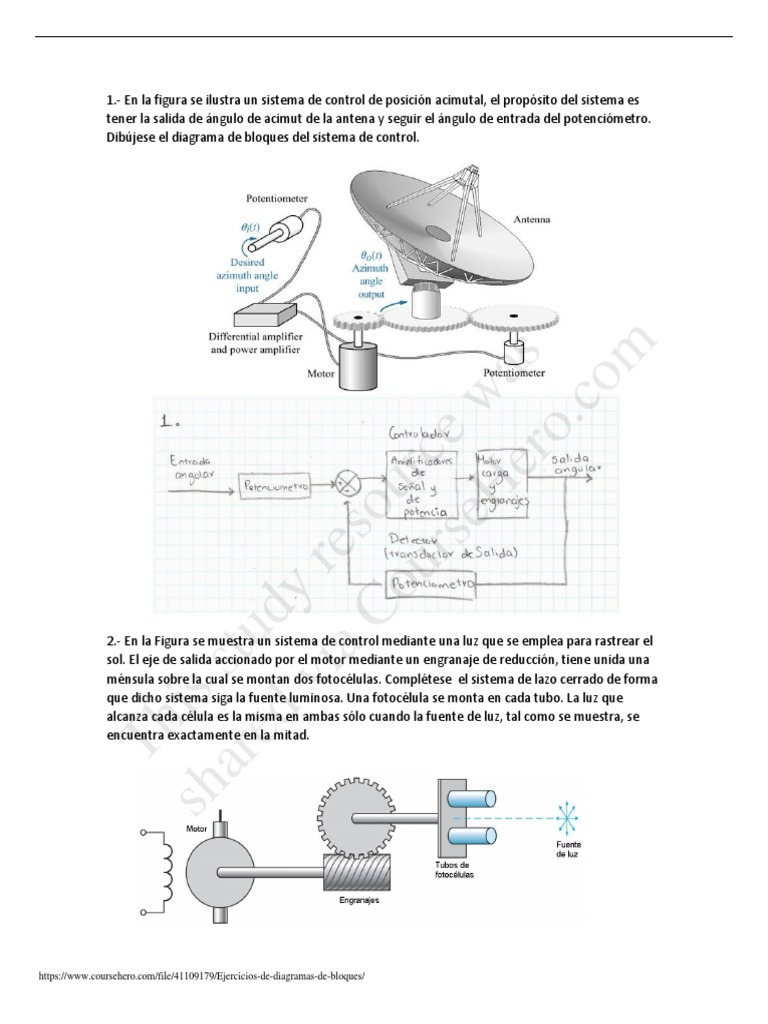

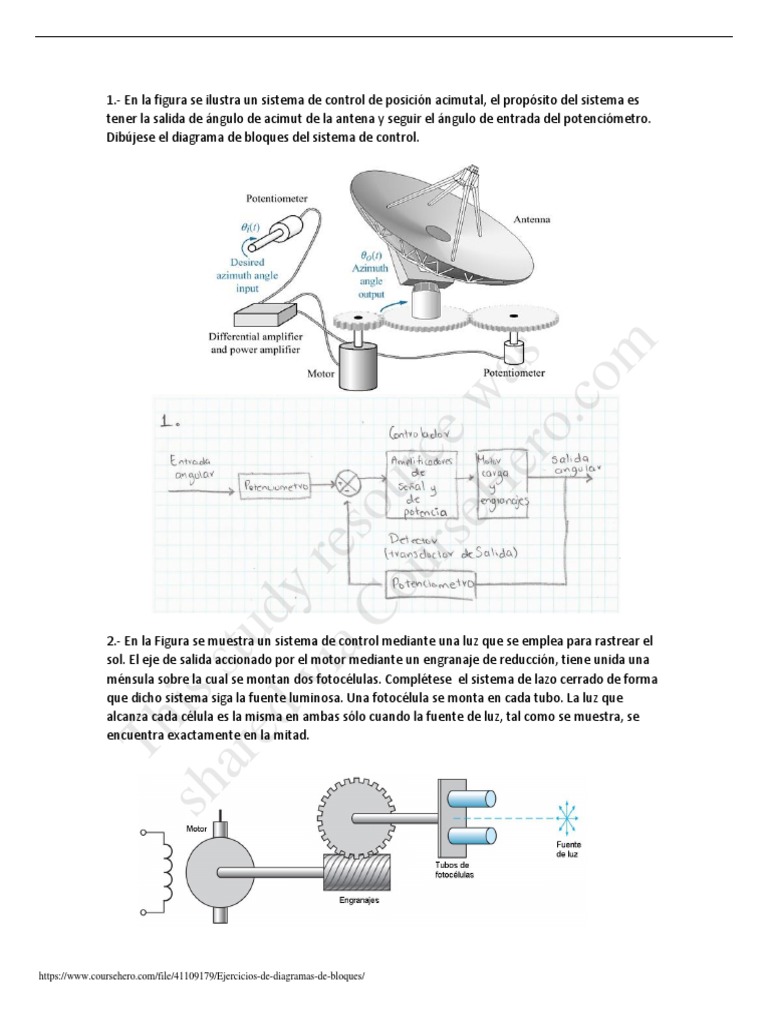

- En la figura se ilustra un sistema de control de posición acimutal, el propósito del sistema es

tener la salida de ángulo de acimut de la antena y seguir el ángulo de entrada del potenciómetro.
Dibújese el diagrama de bloques del sistema de control.

m
er as
co
eH w
o.
rs e
ou urc
o
aC s
vi y re
ed d
ar stu

2.- En la Figura se muestra un sistema de control mediante una luz que se emplea para rastrear el
sol. El eje de salida accionado por el motor mediante un engranaje de reducción, tiene unida una
ménsula sobre la cual se montan dos fotocélulas. Complétese el sistema de lazo cerrado de forma
sh is

que dicho sistema siga la fuente luminosa. Una fotocélula se monta en cada tubo. La luz que
alcanza cada célula es la misma en ambas sólo cuando la fuente de luz, tal como se muestra, se
Th

encuentra exactamente en la mitad.

https://www.coursehero.com/file/41109179/Ejercicios-de-diagramas-de-bloques/
 3.- El control automático del nivel de agua mediante un flotador se usó en Oriente Medio para un
reloj de agua. El reloj de agua (Figura) se usó desde antes de Cristo hasta el siglo XVII. Analícese la
operación del reloj de agua y establézcase cómo el flotador proporciona un control con

m
realimentación que conserva la exactitud del reloj. Dibújese un diagrama de bloques del sistema

er as
con realimentación.

co
eH w
o.
rs e
ou urc
o
aC s
vi y re
ed d
ar stu

Reloj de agua
sh is
Th

4.- Hacia 1750, Meikle inventó un engranaje de giro automático para molinos de viento. El
engranaje de cola que se muestra en la figura giraba automáticamente al actuar el viento sobre el

https://www.coursehero.com/file/41109179/Ejercicios-de-diagramas-de-bloques/
 molino. El molino de viento de la cola situado en ángulo recto con las aspas principales, servía para
girar la torre. La relación del engranaje era del orden de 3000 a 1. Analícese la operación del
molino de viento y establézcase la operación de la retroalimentación que mantiene a las aspas
principales dentro del viento.

m
er as
co
eH w
o.
rs e
ou urc
o
aC s
vi y re

5.- En la figura se muestra un corte transversal de un regulador de presión de uso común. La

ed d

presión deseada se ajusta al girar el tornillo calibrador. Esto comprime el resorte y establece una
ar stu

fuerza que se opone al movimiento ascendente del diafragma. El lado inferior del diafragma está
expuesto a la presión de agua que se va a controlar. De esta forma, el movimiento del diafragma
es una indicación de la diferencia entre la presión deseada y la real; esto es, actúa como
sh is

comparador. La válvula se conecta al diafragma y se mueve de acuerdo con la diferencia de

presión hasta que alcanza una posición en la cual la diferencia es cero. Represéntese un diagrama
Th

de bloques que muestre el sistema de control con la presión de salida como la variable controlada.

https://www.coursehero.com/file/41109179/Ejercicios-de-diagramas-de-bloques/
 m
er as
co
eH w
o.
rs e
ou urc
o
aC s
vi y re
ed d

6.- La altitud de un avión varía con el alabeo, cabeceo y guiñada, como se define en la figura. Trace
ar stu

un diagrama de bloques funcional para un sistema en lazo cerrado que estabilice el alabeo como
sigue: el sistema mide el ángulo real de alabeo con un giro y compara su ángulo real con el ángulo
deseado. Los alerones responden al error de ángulo de alabeo al experimentar una desviación
sh is

angular. La nave responde a esta deflexión angular, produciendo un porcentaje de ángulo de

alabeo. Identifique los transductores de entrada y salida, el controlador y la planta.
Th

https://www.coursehero.com/file/41109179/Ejercicios-de-diagramas-de-bloques/
 m
er as
co
eH w
o.
rs e
ou urc
o
aC s
vi y re

7.- El potencial de emplear dos o más helicópteros para transportar cargas que son demasiado
pesadas para un único helicóptero es un tema que está bien planteado en la arena de los diseños
civiles y militares de aviones con rotor. Los requisitos globales se pueden satisfacer más
ed d

eficientemente con un avión más pequeño utilizando múltiples montacargas para los picos de
demandas que son poco frecuentes. De aquí la motivación principal de emplear múltiples
ar stu

montacargas se puede atribuir a la promesa de obtener una mejora en la productividad sin tener
que fabricar helicópteros más grandes y costosos. Un caso específico de una disposición de
múltiples montacargas donde dos helicópteros transportan conjuntamente cargas ha sido
sh is

bautizado como montacargas gemelo. La figura muestra una configuración típica de montacargas
Th

gemelos <<objeto pendiente de dos puntos>> en el plano lateral/vertical.

Desarróllese el diagrama de bloques que describa la acción de los pilotos, la posición de cada
helicóptero y la posición de la carga,

https://www.coursehero.com/file/41109179/Ejercicios-de-diagramas-de-bloques/
 m
er as
co
eH w
o.
rs e
ou urc
o
aC s
vi y re

8.- Los requisitos cada vez más exigentes de la moderna maquinaria de alta precisión están
ed d

colocando demandas crecientes sobre los sistemas de guía de deslizamiento. El objetivo es

ar stu

controlar de forma precisa la trayectoria deseada de la mesa que se muestra en la figura.

Represéntese un modelo del diagrama de bloques de un sistema con retroalimentación para
conseguir el objetivo deseado. La mesa se puede mover en la dirección x tal como se muestra.
sh is
Th

https://www.coursehero.com/file/41109179/Ejercicios-de-diagramas-de-bloques/
 m
er as
co
eH w
o.
rs e
ou urc
o
aC s

9.- En la siguiente figura se muestra un coche de carreras de alta prestaciones con un alerón
vi y re

ajustable. Desarróllese un diagrama de bloques que describa la capacidad del alerón para
mantener una adhesión a la carretera constante entre las ruedas del coche y la superficie de la
pista de carrera.
ed d
ar stu
sh is
Th

https://www.coursehero.com/file/41109179/Ejercicios-de-diagramas-de-bloques/
 10.- En el pasado, los sistemas de control utilizaban un operador humano como parte de un
sistema de control de lazo cerrado. Dibújese el diagrama de bloques del sistema de control de la
válvula que se muestra en la Figura.

m
er as
co
eH w
o.
rs e
ou urc
o
aC s
vi y re

Control de caudal de un fluido
