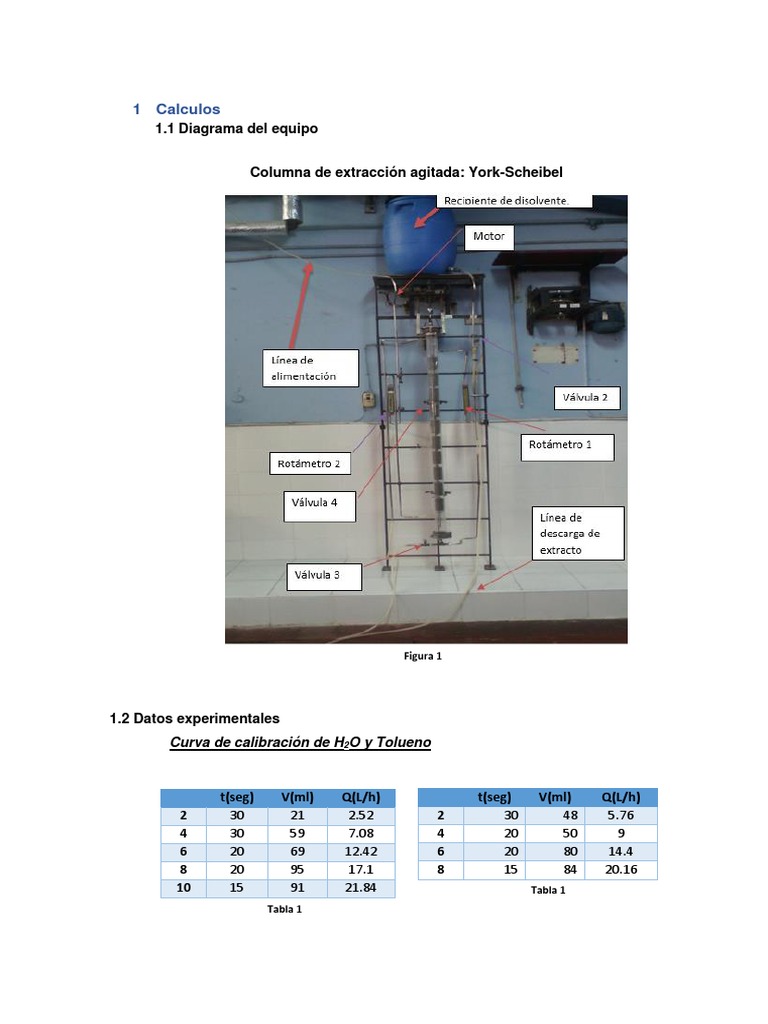

1 Calculos
1.1 Diagrama del equipo
Columna de extracción agitada: York-Scheibel
Figura 1
1.2 Datos experimentales
Curva de calibración de H2O y Tolueno
t(seg) V(ml) Q(L/h) t(seg) V(ml) Q(L/h)
2 30 21 2.52 2 30 48 5.76
4 30 59 7.08 4 20 50 9
6 20 69 12.42 6 20 80 14.4
8 20 95 17.1 8 15 84 20.16
10 15 91 21.84 Tabla 1
Tabla 1
Flujo de alimentación = 2.52 L/h Flujo de agua = 9 L/h
Curva de calibración del H2O
25
20
Caudal L/h
15
10 Valores Y
0
0 5 10 15
Axis Title
Curva de calibración del tolueno
25
20
Caudal L/h
15
10 Valores Y
0
0 5 10
Axis Title
Concentración del Extracto y Refino
Refino
Se tituló una muestras de 10ml con NaOH 0.01M
Tiempo V NaOH(ml) V muestra Concentración
0.01M
0 0.8 10 0.0008
5 0.3 10 0.0003
10 0.4 10 0.0004
15 0.9 10 0.0009
20 1 10 0.001
25 1.1 10 0.0011
30 1.3 10 0.0013
Tabla 3
Alimentación:
Se titula una muestra de 10ml con NaOH 1M
ALIMENTACIÓN
NaOH (M) V muestra (ml) V NaOH Conc. (M)
(ml)
1 10 5.1 0.51
Tabla 4
Datos bibliográficos
Del Perry’s Chemical Engineers Handbook/ 7° Edición
Compuestos a 25°C Densidad Peso Molecular
(g/cm3) (g/mol)
Ácido Acético 1.05 60.05
Agua 0.9971 18.01
Tolueno 0.867 92.14
Tabla 5
1.3 Datos Calculados
Se toma en consideración que:
El sistema es isotérmico e isóbaro
El calor de la mezcla es despreciable, por ser una solución diluida
El tolueno y el agua son inmiscibles
El equilibrio es lineal por ser una soluciona diluida
Para la alimentación, el rotámetro marcaba 2 donde se calibró mediante la
curva se obtuvo:
Litros
QALIMENTACIÓN = 2.52
horas
De la misma manera para el solvente, donde el rotámetro marcó 4 y se obtuvo
el valor de:
Litros
QSOLVENTE = 9
horas
a) Cálculo de flujos volumétricos
Para calcular los flujos volumétricos del Refino y del extracto, solo se hará
un promedio de los tiempos medidos para un volumen de 100 ml.
Para el refino:
Entonces:
100 𝑚𝑙 1 𝐿. 3600 𝑠
𝑄𝑅𝐸𝐹𝐼𝑁𝑂 = 𝑥 𝑥
144 𝑠 1000 𝑚𝑙 1ℎ
Litros
QREFINO = 2.5
horas
Para el Extracto:
Entonces:
100 𝑚𝑙 1 𝐿. 3600 𝑠
𝑄𝐸𝑋𝑇𝑅𝐴𝐶𝑇𝑂 = 𝑥 𝑥
42.05 𝑠 1000 𝑚𝑙 1ℎ
Litros
QEXTRACTO = 8.56
horas
b) Calculo de las concentraciones en la Alimentación, Refino y
Extracto:
Se tituló las muestras de alimentación, refino y extracto para hallar el valor
de la concentración de ácido acético en cada muestra, de donde se
obtuvo:
Alimentación:
Una muestra de 10ml se tituló con NaOH 1M donde se obtendrá la
concentración de ácido acético presente en el flujo de la alimentación.
Entonces:
# 𝐸𝑞𝑢𝑖𝑣.𝐵𝐴𝑆𝐸 = #𝐸𝑞𝑢𝑖𝑣.𝐴𝐶𝐼𝐷𝑂
𝑀 𝑥 𝛳 𝑥 𝑉(𝑁𝑎𝑂𝐻) = 𝑀𝑥 𝛳 𝑥 𝑉(𝐴𝐿𝐼𝑀𝐸𝑁𝑇𝐴𝐶𝐼Ó𝑁)
(1𝑀)𝑥 (1)𝑥 (5.1 𝑚𝑙) = 𝑀𝑥(1)𝑥 (10 𝑚𝑙)
𝑪𝒂𝒄. 𝒂𝒄é𝒕𝒊𝒄𝒐/𝒂𝒍𝒊𝒎𝒆𝒏𝒕. = 𝟎. 𝟓𝟏 𝑴
Refino:
Para calcular de la concentración del ácido acético en el refino se
promedió las tres últimas mediciones de volúmenes gastados de
hidróxido de sodio.
N° Volumen gastado de NaOH (ml)
3 1
4 1.1
5 1.3
Promedio 1.133
Tabla 6
Entonces para la titulación de una muestra de 10 ml de refino con
hidróxido de sodio 0.01M se obtuvo lo siguiente:
# 𝐸𝑞𝑢𝑖𝑣.𝐵𝐴𝑆𝐸 = #𝐸𝑞𝑢𝑖𝑣.𝐴𝐶𝐼𝐷𝑂
𝑀 𝑥 𝛳 𝑥 𝑉(𝑁𝑎𝑂𝐻) = 𝑀𝑥 𝛳 𝑥 𝑉(𝑅𝐸𝐹𝐼𝑁𝑂)
(0.01 𝑀)𝑥 (1)𝑥 (1.133 𝑚𝑙) = 𝑀𝑥(1)𝑥 (10𝑚𝑙)
𝑪𝒂𝒄.𝒂𝒄é𝒕𝒊𝒄𝒐/𝒓𝒆𝒇𝒊𝒏𝒐 = 𝟎. 𝟎𝟎𝟏𝟏𝟑𝟑 𝑴
c) Calculo del flujo másico y % de fracciones másicas y Relaciones
Masicas
Refino(R) Solvente (S)
(A+C)
x2 y2
Alimentación (F) Extracto (E)
(A+C) (S+C)
x1 y1
Figura 2
Donde: A: Tolueno
S: Agua
C: Ac. Acético
x1 = Conc. de Ac. Acético en la Alimentación
x2 = Conc. de Ac. Acético en el Refino
y1 = Conc. de Ac. Acético en el Extracto
y2 = Conc. de Ac. Acético en el Solvente
Alimentación
Q = 2.52 L/h
Q = 0.0007L/s
Se tiene:
[CH3COOH] = 0.51M
Se tiene:
Para el Ácido Acético:
n Ac. Acetico = 0.000357 mol/s PM = 60.053 gr/mol
W Ac. Acetico = 0.021438921 g/s
Densidad Ac. Acético = 1.015 g/mL
V Ac. Acetico = 0.020 mL/s
Para el tolueno:
V Tolueno = Vt – V Ac Acetico
Vt = 0.98 mL/s
Vtolueno = 0.95888 mL/s
Densidad Tolueno = 0.840 g/mL
W tolueno = 0.8054592 g/s
𝑊𝐴𝑐.𝐴𝑐𝑒𝑡𝑖𝑐𝑜
𝑥1 =
𝑊𝑡𝑜𝑙 + 𝑊𝐴𝑐.𝐴𝑐𝑒𝑡𝑖𝑐𝑜
x1 = 0.026
De un balance de masa, se obtiene el flujo:
F = W Ac. Acetico + W Tol
F = 0.848 g/s
Solvente
Q = 9 L/h
Q = 0.0025 L/s
D agua = 0.99654 g/mL
S = 2.04291 g/s
y2 = 0
Y2 = 0
Refino
[CH3COOH] = 0.001133 M
Para un Vtotal = 10 mL (0.01L)
Para el Acido Acético:
n Ac. Acetico = 0.00001133 mol PM = 60.053 g/mol
W Ac. Acetico = 0.00068 g
Densidad Ac. acético = 1.015 g/mL
V Ac Acetico = 0.001 ml
Para el Tolueno.
Vtol = Vtotal – V Ac Acético
Vtolueno = 9.999mL D tolueno = 0.84 g/mL
W tolueno = 8,659 g
x2 = 0.00008
Del flujo de alimentación se sabe que: As=0.81834 g/s
W Tolueno = 0.8054592 g/s
W Ac. Acetico = 0.021438921 g/s
R = W Ac. Acetico + W Tol
R = 0.021438921 g/s + 0.8054592 g/s
R = 0,8268 g/s
Extracto
Ordenando datos se tiene:
F = 0.848 gr/s
x1 = 0.026
S = 2.04291 gr/s
y2 = 0
x2 = 0.00008
Hallamos Y1:
Haciendo un balance de materia:
Ss.Y2 +As.X1= Ss.Y1 + As.X2
(X1-X2)/Y1 = Ss/As
De los cálculos anteriores:
x1 = 0.026
x2 = 0.00008
Ss=2.04291 g/s
As=0,8268 g/s
Reemplazando:
Y1 = 0.02133
y1 = 0.02133
W Agua = Ss =2.04291 g/s
W Ac. Acetico = 0.021438921 g/s
E = W Ac. Acetico + W Agua
E = 0.021438921 g/s + 2.04291 g/s
E = 2,0643 g/s
Se obtienen los siguientes datos:
Para la curva de equilibrio, por ser concentraciones muy bajas se puede
representar mediante la ecuación de una recta para el intervalo d trabajo
x y* X Y* Yop
0.00000 0.00000 0.000000 0 -0.00007
-1.8935E-
0.00010 0.00150 0.000100 0.00150225 05
0.00020 0.00300 0.000200 0.00300903 3.214E-05
0.00030 0.00450 0.000300 0.00452034 8.3226E-05
0.00040 0.00600 0.000400 0.00603622 0.00013432
0.00050 0.00750 0.000500 0.00755668 0.00018543
0.00100 0.01500 0.001001 0.01522843 0.00044111
0.00200 0.03000 0.002004 0.03092784 0.00095325
0.00300 0.04500 0.003009 0.04712042 0.00146641
0.00400 0.06000 0.004016 0.06382979 0.0019806
0.00500 0.07500 0.005025 0.08108108 0.00249583
Y=15*x
Graficando curva de equilibrio y curva de operación:
Y m* X b
FRACCIÓN HUECA
ÁREA INTERFACIAL ESPECÍFICA
Diámetro del alambre: 0.0002 M
Longitud del alambre: L 318.31 M
A interfacial=
A interfacial = 0.2 m2
El área interfacial específica será:
AInterfacial
a
VEmpaque
a= 971.223 m2/m3
CÁLCULO DEL NtOR
Hallando NtOR
x y2 / m R R
Ln 1 1
x 2 y 2 / m mE mE
NtOR
R
1
mE
Donde:
R = Flujo de refino en Kg/m2s= 0,8268 g/s
E = Flujo de extracto en Kg/m2s= 2,0643 g/s
m = 15
x1 = 0.026
x2 = 0.00008
y2 = 0
Reemplazando los valores, se obtiene:
NtOR = 5.931pie
CÁLCULO DEL HtOR
UR
H tOR
KtOR a
c = 62.18 lb/pie3
d = 52.438 lb/pie3
g = 416948031.5 pie/hr2
a = 296.0 pie2/pie3
c = 1 Cp
Dc = 1,24*10-9 m2/s
d = 0.6 Cp
Dd = 2,26*10-9 m2/s
= 915200 lb/hr2
m= 0.0579
0.951
Reemplazando datos se tiene:
KtORa = 8.5
UR = 5.531 pie/h
HtOR = 0.65
CÁLCULO DE LA ALTURA TEÓRICA:
Z H tOR * NtOR
Z= 3.855 Pie
Z= 1.175 m
CALCULO DEL PORCENTAJE DE EFICIENCIA:
Z teórico
% Eficiencia *100
Z real
% Eficiencia = 94%
ZREAL= 1.25 m
