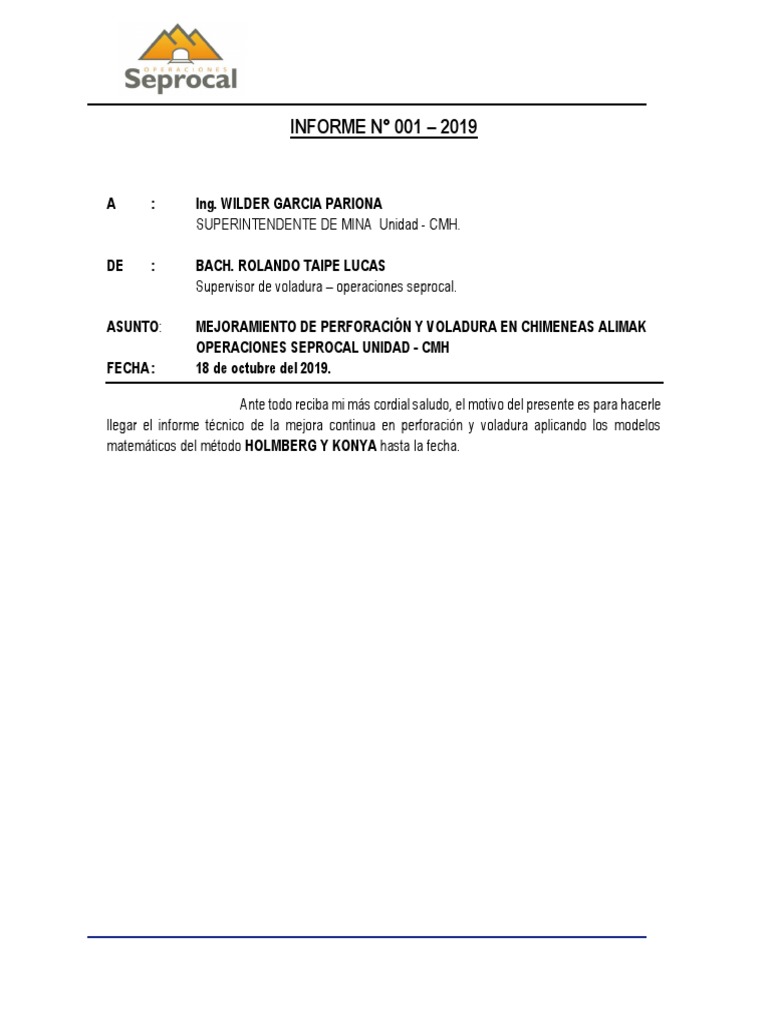

INFORME N° 001 – 2019
A : Ing. WILDER GARCIA PARIONA
SUPERINTENDENTE DE MINA Unidad - CMH.
DE : BACH. ROLANDO TAIPE LUCAS
Supervisor de voladura – operaciones seprocal.
ASUNTO: MEJORAMIENTO DE PERFORACIÓN Y VOLADURA EN CHIMENEAS ALIMAK
OPERACIONES SEPROCAL UNIDAD - CMH
FECHA : 18 de octubre del 2019.
Ante todo reciba mi más cordial saludo, el motivo del presente es para hacerle
llegar el informe técnico de la mejora continua en perforación y voladura aplicando los modelos
matemáticos del método HOLMBERG Y KONYA hasta la fecha.
MALLA DE PERFORACION CHIMENEA
SECCION 2.50m X 2.50m
MALA – A (RMR 31 - 40)
0.10 0.5 0.80 0.80 0.80 0.5 0.10
2.50m
2.80m
Taladros cargados
Taladros de alivio
MÉTODO HOLMBERG
AVANCE POR DISPARO
H= 0.15 + 34.1 (0.04m) – 39.4 (0.04m)
H = 1.45m
I = 0.95 (H)
I = 1.38
I = 1.40m
DESVIACION DE PERFORACION
Ø= d √𝑛
Ø = 0.04 √5
Ø = 0.09
CORTE DE CUARTRO SECCIONES
Malla corte quemado
CALCULO DE BURDEN EN EL PRIMER CUANDRANTE
1.5 ∅ si la desviación de taladro es 0.5% - 1.0%
1.7 ∅ si la desviación de taladro es mayor 1%
B1 = 1.5 X ∅
B1 = 1.5 X 0.04
B1 = 0.06m
FACTOR DE CARGA LINEAL
DATOS:
Sección de la chimenea 2.80m x 2.80m
Características de la roca 31 -40
Peso específico de la roca 2.5 ton/m3
Se emplea una perforadora stoper
Longitud de barreno 6 pies
Longitud del barreno corte quemado
Ø de broca de perforación 38mm
Eficiencia de operación 90%
CALCULOS TEORICOS PARA LA VOLADURA
a) CALCULO DEL DIÁMETRO EQUIVALENTE:
Dh = 38mm
b) CALCULAMOS TODOS LOS BURDENS MÁXIMOS
Calculo del burden 1:
B1 = 1.5(dh)
B1 = 1.5(3.8cm)
B1 = 5.7cm = 6cm
Calculo del espaciamiento 1:
S1 = B1√2
S1 = 6cm(√2)
S1 = 8.48 = 8.5cm
Calculo de burden 2
B2 = B1√2
B2 = 6cm(√2)
B2 = 8.48 = 8.5cm
Calculo de espaciamiento 2
S2 = 1.5(B2) √2)
S2 = 1.5(8.5)( √2)
S2 = 18cm
Calculo del burden 3
B3 = 1.5(B2) (√2)
B3 = 1.5(8.5) (√2)
B3 = 18cm
c) Calculamos el área de la sección
Área = (2.80m) (2.80m)
Área = 7.84m2
d) Calculamos el número de taladros
4√𝑠
Nro. Tal = + 𝑘𝑠
𝑑𝑡
4√7.84
Nro. Tal = + (2)(7.84𝑚)
0.5
Nro. Tal = 28 tal/frente más 5 taladros de alivio
Nro. Tal = 33tal/frente
e) Calculo de la cantidad de dinamita por disparo
(𝑆𝐺 𝑒𝑥𝑝𝑙𝑜𝑠𝑖𝑣𝑜)(𝐷 𝑡𝑎𝑙𝑎𝑑𝑟𝑜 )
dc = 4000
dc = factor de carga lineal (Kg/m)
SG = densidad de explosivo (g/cm3)
D = diámetro del taladro (mm)
𝑔
(1.08 3) (28𝑚𝑚)2 (𝜋)
dc = 𝑐𝑚
4000
dc = 0.66Kg/m
DISTRIBUCION DE EXPLOSIVOS POR TALADRO
Calculamos la carga de explosivos por cada taladro
Para semexa 45%
q. promedio45% = (dc) (lung. Del taladro neto)
DONDE:
dc = factor de carga lineal = 0.66Kg/m
Para este caso consideramos taco = 0.6m (1/3 de la longitud del taladro)
q. promedio 45% = (0.66Kg/m) ((6*0.3048)-0.6m)
q. promedio 45% = 0.81Kg/taladro
CALCULO DE LA CANTIDAD DE CARTUCHOS PARA CADA TALADRO:
Datos del cartucho del SEMEXA 45%
- Diámetro del cartucho :28mm (1 1/8”)
- Longitud del cartucho :200mm (8”)
- Densidad del explosivo :1.08g/cm3
Entonces calculamos la masa (peso) del cartucho
Área = 𝜋r2
DONDE:
r = diámetro del explosivo/2
Reemplazando:
Área = 𝜋(1.4cm)2 = 6.16cm2
Calculamos el volumen del cartucho
V = LA = 𝜋r2(longitud del cartucho)
V = (6.16cm2) (20cm)
V = 123cm3
Entonces calculamos la masa (peso) del cartucho
𝑚
𝜌= 𝑣
DONDE:
𝜌 = densidad del explosivo
m = masa del explosivo
v = volumen del cartucho
reemplazando datos en la ecuación
𝑚
1.08g/cm3 = 123𝑐𝑚3
Despejando obtenemos la masa:
m = (1.08g/cm3) (123g/cm3)
m = 132g/cartucho
finalmente calculamos los cartuchos por taladro:
𝑞.𝑝𝑟𝑜𝑚𝑒𝑑𝑖𝑜
Nro. Cartuchos = 𝑝𝑒𝑠𝑜 𝑑𝑒𝑙 𝑒𝑥𝑝𝑙𝑜𝑠𝑖𝑣𝑜
Reemplazando datos:
0.81𝐾𝑔
𝑋 1000
Nro. Cartuchos = 𝑐𝑎𝑟𝑡𝑢𝑐ℎ𝑜
132𝑔/𝑐𝑎𝑟𝑡𝑢𝑐ℎ𝑜
Nro. Cartuchos = 6 cartuchos/taladro
CALCULO DE FACTOR DE CARGA
𝐾𝑔 𝑒𝑥𝑝𝑙𝑜𝑠𝑖𝑣𝑜
F.C. = 𝑚3
21 𝑘𝑔
F.C. = 14.11𝑚3
F.C. = 1.5Kg/m
GRACIAS POR LA ATENCION PRESTADA
