Matemática Aplicada a la Minería

Nombre: Ronaldo Danyerd Umiyauri Merma

Docente: Santos Llerena Edwin Daniel

Tema: METODO HOLMBERG

AÑO 2022 JUNIO 2022

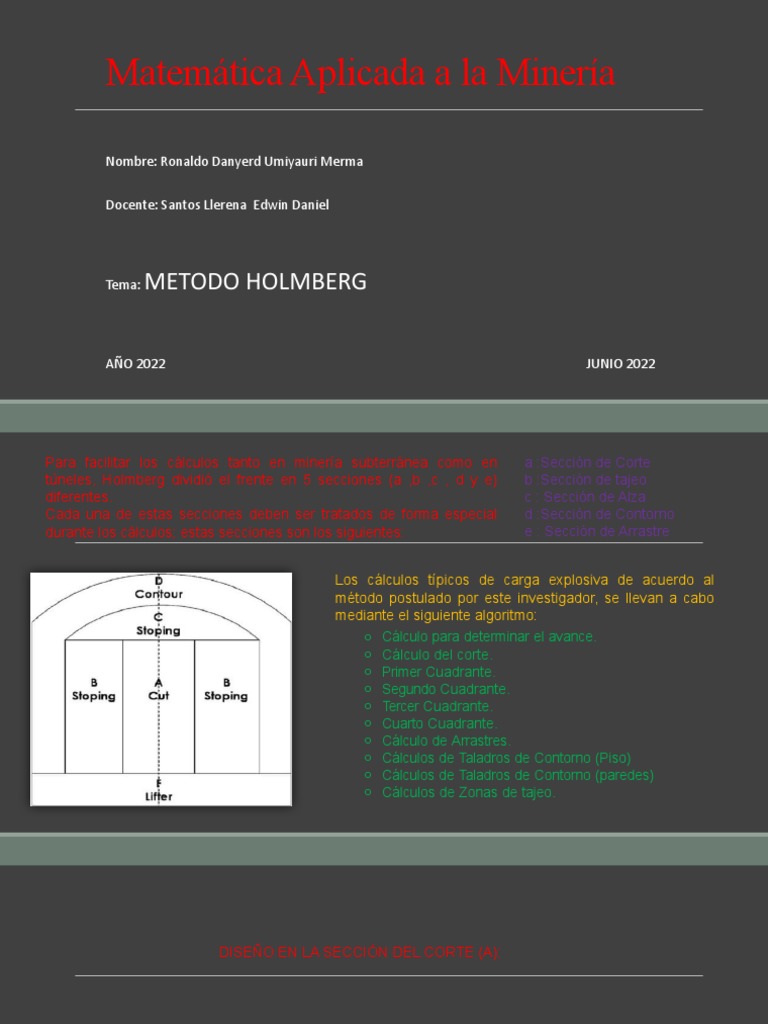

Para facilitar los cálculos tanto en minería subterránea como en a :Sección de Corte
túneles, Holmberg dividió el frente en 5 secciones (a ,b ,c , d y e) b :Sección de tajeo
diferentes. c : Sección de Alza
Cada una de estas secciones deben ser tratados de forma especial d :Sección de Contorno
durante los cálculos; estas secciones son los siguientes: e : Sección de Arrastre

Los cálculos típicos de carga explosiva de acuerdo al

método postulado por este investigador, se llevan a cabo
mediante el siguiente algoritmo:
o Cálculo para determinar el avance.
o Cálculo del corte.
o Primer Cuadrante.
o Segundo Cuadrante.
o Tercer Cuadrante.
o Cuarto Cuadrante.
o Cálculo de Arrastres.
o Cálculos de Taladros de Contorno (Piso)
o Cálculos de Taladros de Contorno (paredes)
o Cálculos de Zonas de tajeo.
 DISEÑO EN LA SECCIÓN DEL CORTE (A):

El éxito o fracaso de la voladura de rocas en tunelería está

en función directa de la creación de las caras libres. El
tipo de corte será elegido de acuerdo al equipo de
perforación disponible, el ancho del túnel y el avance
deseado.
 El avance que se espera obtener por disparo debe ser
AVANCE POR mayor del 95% de la profundidad del taladro. El avance
por disparo (H) expresado como una función del taladro
DISPARO vacío puede ser expresado por la siguiente relación:

𝐇 = 𝟎, 𝟓 + 𝟑𝟒, 𝟏∅ − 𝟑𝟗, 𝟒∅𝟐

Donde:

H =Profundidad del taladro (m)

∅ = Diámetro del taladro vacío (m)

El avance será 95% x H:

(Av./Disp.)=95xH

Las relaciones anteriores son válidas solamente para condiciones en que la

desviación de la perforación no sea mayor de 2%.
DISEÑO DE
CORTE:
Calculo del burden en el 1º cuadrante:
PRIMER CUADRANTE: 𝐵1 = 1,5∅ si la desviación del taladro es 0,5% − 1%
1,7∅ si la desviación del taladro es > 1%

Donde:

𝐵1 = Burden en el 1º cuadrante
∅ = Diámetro del taladro vacío o el equivalente

F=𝛂 𝐱 𝐇 𝐱 𝛃

Donde:
α = Desviación angular (𝑚⁄𝑚)
β = Desviación en el collar o empate (m)
H = Profundidad de taladro (m)
 CALCULO DE CONCENTRACIÓN DE CARGA EN
EL 1º CUADRANTE
Langerfors y Kihlstrom (1963) han
establecido un modelo matemático para
el cálculo de carga en el 1er cuadrante y
éste es como sigue:
Si d < 31,75mm
Donde:
q1=Concentración de carga (Kg/m) en el 1er
cuadrante.
B = Burden (m)
∅ = Diámetro del taladro vacío (m).
d = Diámetro del taladro de producción (m)
La ecuación 5 es válido para diámetros pequeños d≤1
1/4”
Para diámetros mayores y en general para diámetros de
cualquier tamaño, la concentración de carga en el primer
cuadrante puede ser reescrita de la siguiente manera:
Donde:
SANFO = Potencia por peso relativo al ANFO
C = Constante de roca. Se refiere a la cantidad de explosivo
necesario para remover 1m3 de roca.
C∈ [0,2 − 0,4]
para condiciones en las cuales se desarrollo el modelo
(c̅ = 0.4 Kg/m3)
 SEGUNDO
CUADRANTE
Luego de disparar el 1er cuadrante, queda
una abertura rectangular de ancho “a”.
El burden practico será:

𝑩𝟐 = (𝑩 − 𝑭)

Gustaffson propone que el Burden para cada

cuadrante debe ser:
𝒂 = (𝑩𝟏 − 𝑭)𝒙√𝟐
B=0,7xa
Donde:
a = Ancho de la abertura creada en el 1er cuadrante.
𝐵1= Burden en el 1er cuadrante (m).
F = Desviación de la perforación (m).
 El espaciamiento de los taladros S es
ARRANQUES calculado por la siguiente expresión:

El Burden en los arrastres se determina usando la El número de taladros en el arrastre está dado por:
misma fórmula para voladura de bancos:

Donde:
N= número de taladros de arrastre.
Donde: C H= profundidad de los taladros.
B=Burden (m) γ = Angulo de desviación en el fondo del taladro.
q= Concentración de carga (Kg/m) B= burden
C= Constante de roca
