Bronquio secundario
Bronquiolo
(1 mm o menos de diámetro)
Bronquiolo
terminal
Bronquiolo
respiratorio
Conducto alveolar
Parte
respiratoria

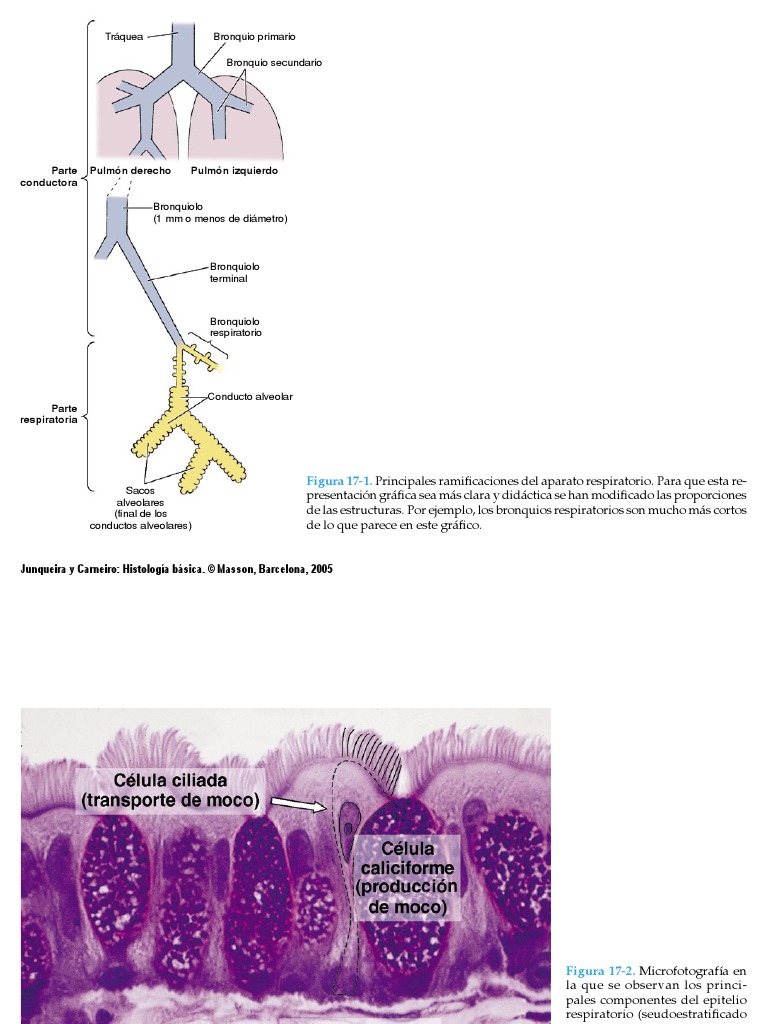

Figura 17-1. Principales ramificaciones del aparato respiratorio. Para que esta re-
Sacos
alveolares
presentación gráfica sea más clara y didáctica se han modificado las proporciones
(final de los de las estructuras. Por ejemplo, los bronquios respiratorios son mucho más cortos
conductos alveolares) de lo que parece en este gráfico.
Corpúsculos basales
Complejo de unión
B
Figura 17-4. A) Imagen obtenida con el microscopio electrónico de barrido de la superficie de la mucosa respiratoria del ratón. C, célula
calciforme. B) Microfotografía en la que aparecen acumulaciones de moco sobre células caliciformes (flechas finas). (Reproducido con auto-
rización de P Andrews: A scanning electrón microscopic study of the extra-pulmonary respiratory tract. Am J Anat, 139:421. 1974.)
Célula
olfatoria
Célula
basal
Tejido
conjuntivo
Músculo liso
Glándulas
Bronquiolo
Fibras elásticas
Músculo liso
Pliegues de la mucosa
Bronquio
Figura 17-7. Esquema de un bronquio y un bronquiolo que muestra los haces continuos de músculo liso. La contracción de esta
musculatura lisa forma pliegues de mucosa. Las fibras musculares y elásticas de la pared bronquial continúan en el bronquiolo. En la
parte inferior de este gráfico se ha retirado una zona de tejido conjuntivo para mostrar los haces de fibras musculares lisas y las fibras
elásticas. No se ha representado la túnica adventicia.
Arteriola
Alvéolos
Figura 17-15. Microfotografía de un corte grueso de pulmón en la que se observa un bronquiolo terminal que se divide en dos bron-
quiolos respiratorios que contienen alvéolos. La estructura esponjosa del parénquima pulmonar se debe a la presencia de inmumerables
alvéolos y sacos alveolares. Tinción de hematoxilina y eosina. Pequeño aumento.
Bronquiolo respiratorio
Rama de la
arteria pulmonar
Músculo liso
Músculo liso
Conducto
alveolar
Alvéolos
Tabique o septo
interalveolar
Célula
endotelial
Célula
epitelial
Macrófago
en el tabique
Poro alveolar
Neumocito
de tipo II
Figura 17-19. Esquema tridimensional de los alvéolos pulmonares que muestra la estructura de la pared interalveolar. Obsérvense los capilares
sanguíneos, el tejido conjuntivo y los macrófagos. Estas células pueden observarse en los alvéolos y también pasando de los tabiques hacia
el interior de la luz de los alvéolos. Son numerosos los poros alveolares. Los neumocitos de tipo II pueden identificarse por la presencia de
múltiples microvilli. Los alvéolos están recubiertos de una capa continua de neumocitos de tipo I.
Surfactante (tapizando la
superficie alveolar)
Epitelio Hematíe
alveolar
Láminas
basales fusionadas
Endotelio
0,1–1,5 µm
Neumocito de tipo I
Espacio alveolar
Célula endotelial
Láminas basales
fusionadas Figura 17-21. Electromicrografía del tabique inter-
alveolar. Se observa la luz del capilar, espacios
Neumocito de tipo I alveolares, neumocitos de tipo I, las láminas basales
fusionadas y un fibroblasto. 30.000 . (Cortesía de
M. C. Williams.)
Complejo de Golgi
Neumocito tipo I
Síntesis de proteína
Síntesis de fosfatidilcolina
Figura 17-25. Secreción de surfactante por un neumocito de tipo II. El surfactante es un complejo lipoproteico que se sintetiza en el
retículo endoplasmático rugoso y en el complejo de Golgi, y se almacena temporalmente en los cuerpos lamelares. El surfactante se
secreta continuamente mediante exocitosis (flechas) y forma una película monomolecular de fosfolípidos sobre una hipofase acuosa
rica en proteínas. Las uniones oclusivas alrededor de los márgenes de los neumocitos impiden el paso de líquido residual a la luz de
los alvéolos.
Bronquiolo
respiratorio
Tabique Alvéolos
interlobular
Capa visceral
Pleura
Capa parietal
Mesotelio
