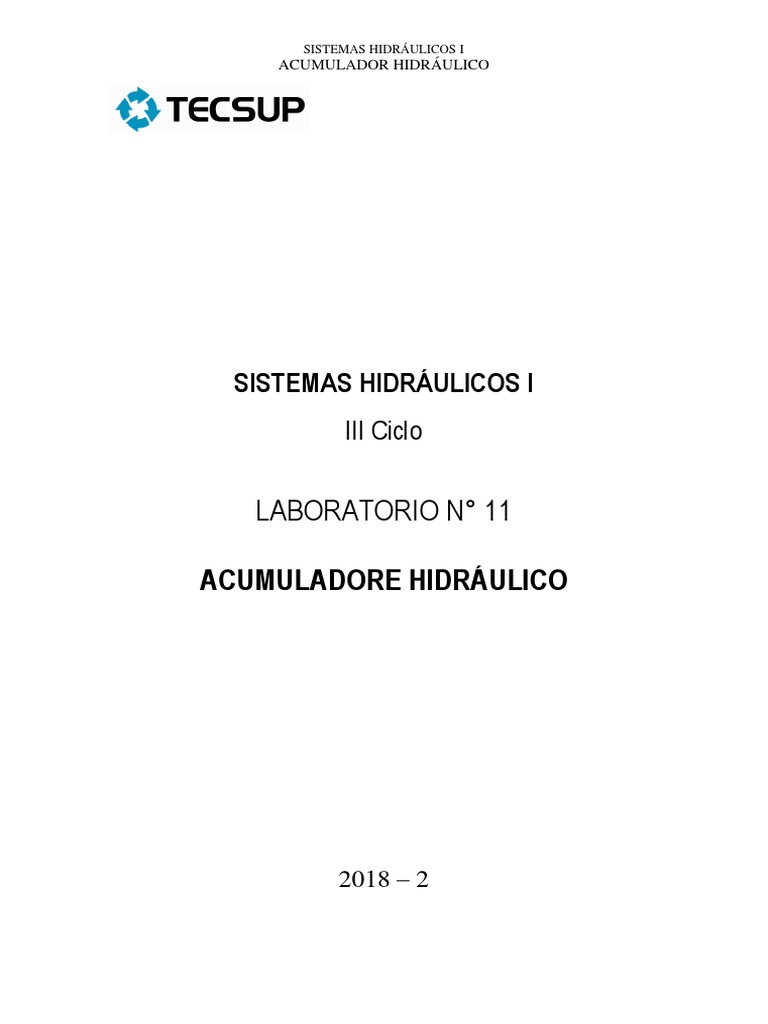

SISTEMAS HIDRÁULICOS I

ACUMULADOR HIDRÁULICO

SISTEMAS HIDRÁULICOS I
III Ciclo

LABORATORIO N° 11

ACUMULADORE HIDRÁULICO

2018 – 2
 SISTEMAS HIDRÁULICOS I
ACUMULADOR HIDRÁULICO

ACUMULADOR HIDRÁULICO
8.1. Objetivos:
- Observar el funcionamiento de un acumulador de vejiga.
- Determinar la presión de precarga con Nitrógeno de un acumulador de
vejiga.
- Determinar el volumen de aceite de un acumulador de vejiga.

8.2. Introducción Teórica

DEFINICIÓN
Los acumuladores hidráulicos almacenan energía hidráulica en forma
de presión y caudal.
Las principales funciones de un acumulador hidráulico son:
Almacenar energía hidráulica (fuente auxiliar de energía hidráulica)
Absorber las pulsaciones.
Compensa los efectos de las dilataciones térmicas.
Suman energía para ser descargada en corto tiempo por lo que se logra
una gran potencia en corto tiempo.

Fig. 3
 SISTEMAS HIDRÁULICOS I
ACUMULADOR HIDRÁULICO

8.3. Equipos y Materiales.

- 1 Estación hidráulica
- Unidad con acumulador hidráulico
- Manómetros P1
- Válvula limitadora de presión de mando directo
- Válvula de estrangulamiento
- Válvula de retención
- Válvula distribuidora 4/2
- Válvula de apertura - cierre
- Mangueras con conector rápido
- Distribuidor P
- Distribuidor T

8.4. Seguridad.
- .Deberá contar con la ropa y los implementos de seguridad
necesarios antes de comenzar la experiencia. (mameluco, botas
de seguridad,…)
- Efectúe la revisión de las instalaciones hidráulicas en función al
plano hidráulico.
- Energizar el equipo solo después que el profesor lo haya
autorizado.
- Trate de mantener su puesto de trabajo limpio (Utilizar trapo para
limpiar el aceite del módulo y del puesto de trabajo)
- Realizar el armado y desarmado de los circuitos únicamente
cuando el sistema este sin presión. (Esto es cuando el equipo este
apagado)
- La presión de carga del acumulador pCARGA es de
aproximadamente:
1
pCARGA  p TRABAJO DEL SISTEMA HIDRÁULICO
2
Por lo que la presión pc arg a a la cual se encuentran cargados los
acumuladores de los módulos hidráulicos es de 20 bar ya que la
pTRABAJO DEL SISTEMA HIDRÁULICO es de 40 bar.

8.5. Procedimiento.
- Revisar las conexiones
- Regular la válvula limitadora de presión a 40 bar
- Analizar el sistema
- Observar la carga del acumulador
- Observar y cuantificar para cuantos accionamientos del pistón
alcanza la energía hidráulica almacenada en el acumulador.
- Desmontaje del circuito
- Evaluación del ejercicio
 SISTEMAS HIDRÁULICOS I
ACUMULADOR HIDRÁULICO

50 bar

A B

b a

P T

M1

40 bar

Fig. 4

Tarea:
1. Ensamblar el circuito de la figura 4
2. Cargar el acumulador a 40 bar
3. Apagar el equipo
4. Accionar la válvula distribuidora y contar para cuantos accionamientos de
salida y entrada del pistón alcanza la energía del acumulador:
NSALIDAS  ……………….
NENTRADAS  ……………..

5. Calcular el volumen de aceite almacenado en el acumulador:

D2 D2  d 2
V   N SALIDAS  N ENTRADAS L
4 4

6. Observar el valor de la presión en M1 en el cual la presión cae

abruptamente al valor cero denotando la expulsión total del aceite del
acumulador. Este valor es aproximadamente igual al valor de carga con
Nitrógeno del acumulador de vejiga.

pCARGA  ……………………
 SISTEMAS HIDRÁULICOS I
ACUMULADOR HIDRÁULICO

8.6. Cuestionario

8.12.1 ¿Que sucedería con la forma de descargar del acumulador si este

esta cargado con Nitrógeno a 30 bar de presión y la presión de
trabajo es solo de 40 bar?

…………………………………………………………………………………..

8.12.2 ¿Que sucedería con la forma de descargar y el riesgo que sufre el

acumulador si este esta cargado con Nitrógeno a 15 bar de presión
y la presión de trabajo es de 40 bar?

……………………………………………………………………………………

8.12.3 ¿Cuál es su diagnóstico con respecto al acumulador de un módulo

hidráulico si se sabe que la presión de trabajo es de 40 bar y se
ha detectado que el acumulador del equipo tiene solo 15 bar de
presión de nitrógeno?

…………………………………………………………………………………….

8.12.4 ¿A cuánto de presión deberá cargar aproximadamente un

acumulador de un equipo cuya presión de trabajo es de 240 bar?

………………………………………………………….………………………..

8.7. Investigación

8.13.1 Breve introducción teórica (libros, internet)

8.13.2 Bibliografía, paginas www consultadas.
