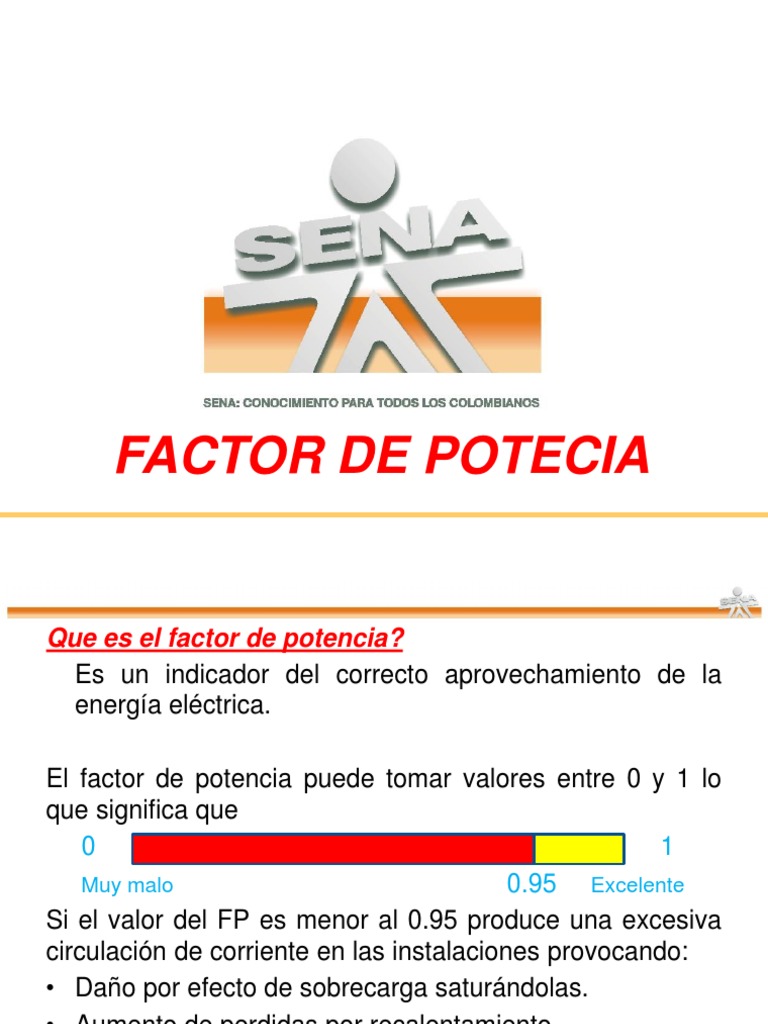

FACTOR DE POTECIA
Que es el factor de potencia?
Es un indicador del correcto aprovechamiento de la
energía eléctrica.
El factor de potencia puede tomar valores entre 0 y 1 lo
que significa que
0 1
Muy malo 0.95 Excelente
Si el valor del FP es menor al 0.95 produce una excesiva
circulación de corriente en las instalaciones provocando:
• Daño por efecto de sobrecarga saturándolas.
• Aumento de perdidas por recalentamiento.
• Aumento de potencia entregada por el transformador lo
que origina sobrecostos.
Que es potencia?
Es la capacidad de producir o demandar energía de una
maquina eléctrica, un equipo o una instalación eléctrica
por unidad de tiempo.
Tipos de Potencia existentes.
En todo tipo de circuito eléctrico para el funcionamiento de
los diferentes equipos y maquinas se encuentran
presentes las siguientes potencias.
• Potencia Aparente
• Potencia Activa
• Potencia Reactiva
Potencia Aparente (S)
Es la potencia que determina la prestación en corriente de
un transformador y resulta de considerar la tensión
aplicada al consumo por la corriente que este demanda.
Se representa por la letra S y la formula matemática para
hallar el valor de este tipo de potencia es la siguiente.
S = V * I o´ S = P / Cos fi
De donde:
S= Potencia aparente o total en Volt-Ampere (VA)
V= Voltaje de la corriente expresado en Volt.
I = Intensidad de la corriente eléctrica, expresada en
Ampere (A).
Unidad de medida: Volt-Ampere [VA]
Potencia Activa (P)
Es la que se aprovecha como potencia util en el eje del
motor, la que se transforma en calor, etc. Es la potencia
realmente consumida por el cliente y por lo tanto paga por
el uso de la misma.
P = V * I *Cos fi
P = Potencia de consumo eléctrico en Watt (W)
I = Intensidad de la corriente que fluye por el circuito (A)
V = Voltaje de la corriente (V)
Cos fi = valor del factor de potencia (Cos fi)
Unidad de medida: Watt [W]
Potencia Reactiva (Q)
Es la potencia que los campos magnéticos rotantes de los
motores o balastros de iluminación intercambian con la red
eléctrica sin significar un consumo de potencia util o activa.
Q = S° - P° o´ Q = V * I Sen fi
o´ Q = S * Sen fi o´ Q = P * tan fi
Q = Valor de la carga reactiva o inductiva en Volt-Ampere
Reactivos (VAR)
S = Valor de la potencia aparente o total (VA)
P = Valor de la potencia activa o resistiva (W)
Unidad de medida: Volt-Ampere Reactivos [VAR]
Funciones Trigonométricas
Triangulo de Potencia.
El llamado triangulo de potencia
es la mejor forma de ver y
comprender de forma grafica que
es el factor de potencia o Cos fi
y su relación con los tipos de
potencia en un circuito de
corriente alterna.
El factor de potencia o Cos fi, representa el valor del
ángulo que se forma al representar gráficamente la
potencia activa (P) y la potencia aparente (S) es decir, la
relación existente entre la potencia real de trabajo y la
potencia total consumida por la carga.
Cos fi = P / S
Diagrama vectorial de potencia
• Potencia activa P (en kW):
Monofásico (1 fase y neutro): P = V × I × cos ϕ.
Monofásico (fase a fase): P = U × I × cos ϕ.
Trifásico (3 hilos o 3 hilos + neutro): P = e× U × I × cos ϕ.
• Potencia reactiva Q (en kVAr):
Monofásico (1 fase y neutro): P = V × I × sen ϕ.
Monofásico (fase a fase): Q = UI sen ϕ.
Trifásico (3 hilos o 3 hilos + neutro): P = e × U × I × sen ϕ.
• Potencia aparente S (en kVA):
Monofásico (1 fase y neutro): S = VI.
Monofásico (fase a fase): S = UI.
Trifásico (3 hilos o 3 hilos + neutro): P = e × U × I.
Donde:
• V = Tensión entre fase y neutro.
• U = Tensión entre fases.
CALCULO DE POTENCIA
