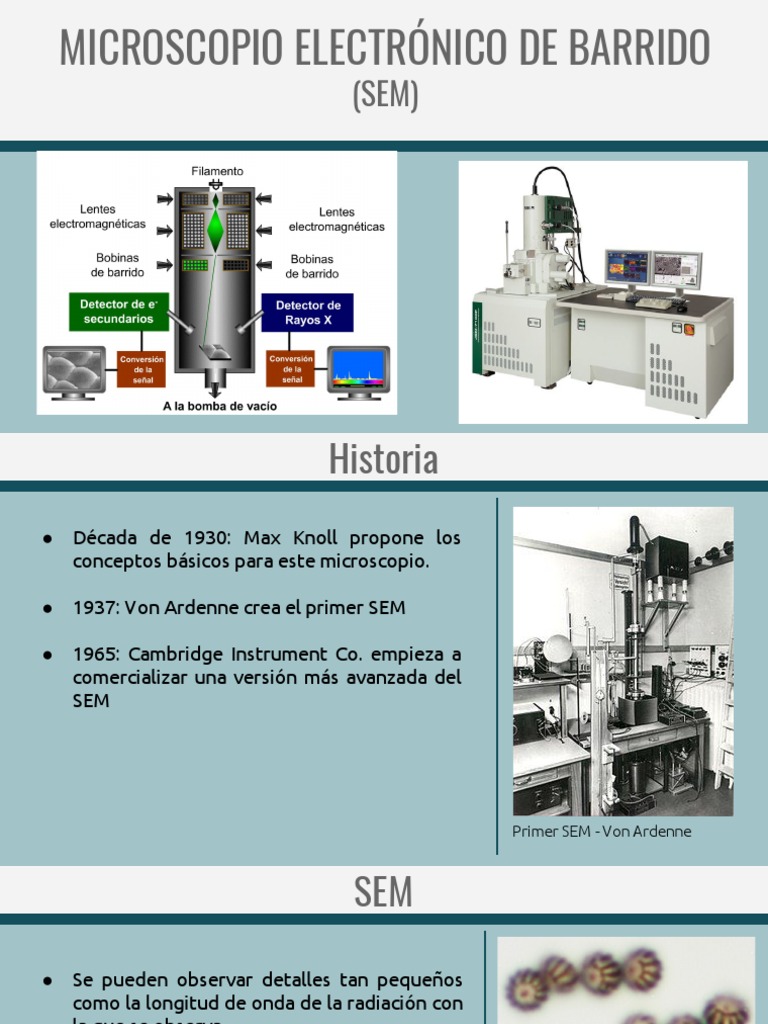

MICROSCOPIO ELECTRÓNICO DE BARRIDO

(SEM)
 Historia
● Década de 1930: Max Knoll propone los
conceptos básicos para este microscopio.

● 1937: Von Ardenne crea el primer SEM

● 1965: Cambridge Instrument Co. empieza a

comercializar una versión más avanzada del
SEM

Primer SEM - Von Ardenne

 SEM

● Se pueden observar detalles tan pequeños

como la longitud de onda de la radiación con
la que se observa

● El SEM utiliza radiaciones del espectro

electromagnético no visible, con longitud de
onda 100.000 veces más pequeña que la luz
visible

● Aumentos de hasta 140.000x

Arriba: Microscopio óptico en su
● Tridimensionalidad máximo aumento
Abajo: SEM con el mismo aumento
 Características estructurales
El SEM posee esencialmente las siguientes partes :

● Cañón electrónico

● Sistema de lentes electrónicas

● Sistema de barrido

● Porta espécimen

● Sistema de detección

● Sistema de proyección o visualización de las imágenes

● Sistema de vacío

● Sistema de refrigeración
 Cómo funciona
● La muestra debe ser conductora y si no lo
es, es recubierta de algún metal,
generalmente oro Cañón electrónico

● El cañón electrónico genera un haz de Haz de electrones

electrones que viaja por una cámara de
vacío
Lentes
● Las lentes condensadoras hacen que el condensadoras

diámetro del haz disminuya Detector de

electrones
secundarios
● El haz se desplaza por la superficie del Muestra
objeto realizando un barrido

● La interacción entre los electrones del

haz y la superficie de la muestra genera
varios tipos de señales
 Cómo funciona
● Los electrones secundarios son captados por un detector y pasan por un scintillador en el cual cada electrón da origen a
varios fotones

● Fotones pasan por un cañón de luz en el cual se transforman en fotoelectrones

● Los fotoelectrones luego pasan por un fotomultiplicador que tiene una serie de dinodos en los cuales cada
fotoelectrón produce una gran cantidad de electrones secundarios

● Amplificación de la información de la muestra

● Los electrones secundarios finales pasan por un videoamplificador y se forma la imagen

Cómo funciona
 Aplicaciones del SEM
● Caracterizar la microestructura de los materiales.

● Identificación, análisis de las fases cristalinas y transiciones de fases en

diversos materiales tales como metales, cerámicas, materiales compuestos,
polímeros y minerales.

● Valoración del deterioro de los materiales, determinación del grado de

cristalinidad y presencia de defectos.

● Identificación de degradación: fatiga, corrosión y fragilidad.

 Aplicaciones del SEM
● Geología

● Biología

● Ciencia e ingeniería de los materiales

● Paleontología, Arqueología

● Metalurgia

● Fibras

● Odontología
 Extracción de muestras
Muestras Biológicas

○ Bajo Vacío: ○ Alto Vacío:

● No es necesario procesar la muestra Las muestras deben secarse y estabilizarse
● Pueden estar hidratadas químicamente mediante los siguientes
● No requieren fijación, ni recubrimientos tratamientos:
conductores
● Se debe controlar los niveles de humedad ● Fijar
y vacío. ● Deshidratar
● Las muestras pueden sumergirse en ● Secado de punto crítico
nitrógeno líquido antes de introducirse
en la cámara.
● Con la platina de enfriamiento es posible
montar las muestras en agua y
congelarlas en la plataforma.
 Extracción de muestras
Muestras No Biológicas

○ Se debe recubrir la muestra con una
capa de algún material conductor,
como el carbono o el oro antes de su
examen.
○ Este recubrimiento debe tener un
espesor apropiado, de tal forma que
○ Técnica de recubrimiento con oro: Consta de una
película fina de material conductor sobre un
substrato .Esta técnica se emplea para la obtención
de imágenes de electrones secundarios, ya que el oro
es uno de los materiales que origina mayor emisión,
conduciendo a mejores resultados.

permita la circulación de la corriente

○ Técnica de evaporación con carbono:Consta de dos
eléctrica que se deposita en la
electrodos conectados a una fuente de corriente
muestra y a la vez, no solape u
alterna de alta intensidad y bajo voltaje, entre los
oculte las características que se colocan dos barras de grafito, una con el
superficiales de interés. extremo plano y la otra terminada en punta afilada.
Locnica de recubrimiento con oro:Consiste en el
 Estudios de objetos patrimoniales
La microscopía electrónica de barrido, se utiliza para el estudio morfológico o el análisis de los numerosos elementos
constitutivos de bienes culturales, de productos y agentes de deterioro o para tratamientos de conservación.

● Permite identificar pigmentos y cargas en películas pictóricas a partir de su composición elemental.Se pueden
observar características texturales de las distintas capas de una policromía: granos del pigmento, el espesor de la
capa, etc.

● En objetos textiles: estudios de diversos materiales como los hilos y otros elementos metálicos, lo que permite
conocer la forma de la elaboración del hilo y la composición del metal y sus posibles alteraciones.

● Materiales pétreos (cerámica, piedra, mortero): obtención de la composición química de los minerales que los
forman, incluso si estos se encuentran en una proporción muy baja y no se puedan detectar por otras técnicas
como la difracción de rayos X.

● Metales: es posible obtener la composición de las aleaciones y observar su estructura metalográfica: tamaño del
grano, porosidad, etcétera, así como sus productos de corrosión.
 Estudios de objetos patrimoniales
● Fotografía: al ser un elemento muy frágil, del cual no es fácil extraer muestras, se ha encontrado una
forma de poder realizar análisis de microscopia de barrido en este tipo de objetos, ya que hay equipos
que tienen cámaras con el suficiente tamaño que permiten observar la muestra completa, como
también se podría utilizar la ESEM (microscopio electrónico de barrido ambiental). Combinando la
imagen y el análisis químico es posible identificar grandes cantidades de materiales, que permitan
identificar y caracterizar los procesos de manufactura fotográfica, como también identificar el
comportamiento de las partículas producidas en diferentes procesos de deterioro.

● Documentología: el SEM puede ser una herramienta de análisis que permite observar en detalle la
morfología de las fibras de papel. Por ejemplo se puede utilizar para determinar autenticidad del papel,
el tipo de papel, y fechas (por medio de comparación).

● Otras posibles aplicaciones serían la caracterización de tintas, identificación de maderas, carbones, la

identificación de pólenes y, como se mencionó anteriormente, el estudios de restos biológicos y de
huesos encontrados en sitios arqueológicos o paleontológicos.
 Estudios de objetos patrimoniales
Estratigrafía Hilo
de una metálico
pintura

Chapa Piedra caliza

metálica tratada con un
consolidante
 Ejemplos de aplicación
Microscopía Electrónica de Barrido al estudio de
Microscopía electrónica de barrido en el estudio del azul
cerámica de la Edad del Bronce en Galicia
maya en la pintura mural

Cerámica campaniforme
Pintura mural de Cacaxtla edad de Bronce
 Ejemplos
Identificación de técnicas y materiales de los hilos entorchados
Aplicación de SEM/EDX al Estudio de Restauración de un
de la colección inaugural de 1882 del Museo Histórico Dominico
Cruz de Plata del Siglo XVII
 Ejemplos
Arqueología de los colores. Análisis MEB-EDX de mezclas pigmentarias Análisis mediante Microscopía electrónica de barrido (SEM-EDX)
en cerámicas prehispánicas de la cuenca del Río Paraná de la base de Cerámica Vidriada de un molde para soplar Vidrio
procedente de Augustobriga (Talavera la Vieja, Cáceres)
 Conclusiones
● La microscopía electrónica de barrido ofrece imágenes con un alto aumento
gracias al uso de radiación del espectro no visible.

● Puede entregar mucha información sobre los materiales que componen un

objeto y sus distintas características.

● La técnica de SEM es una herramienta que se complementa con otras técnicas

para llevar a cabo estudios detallados de materiales en general, y en particular
de materiales de interés patrimonial.
