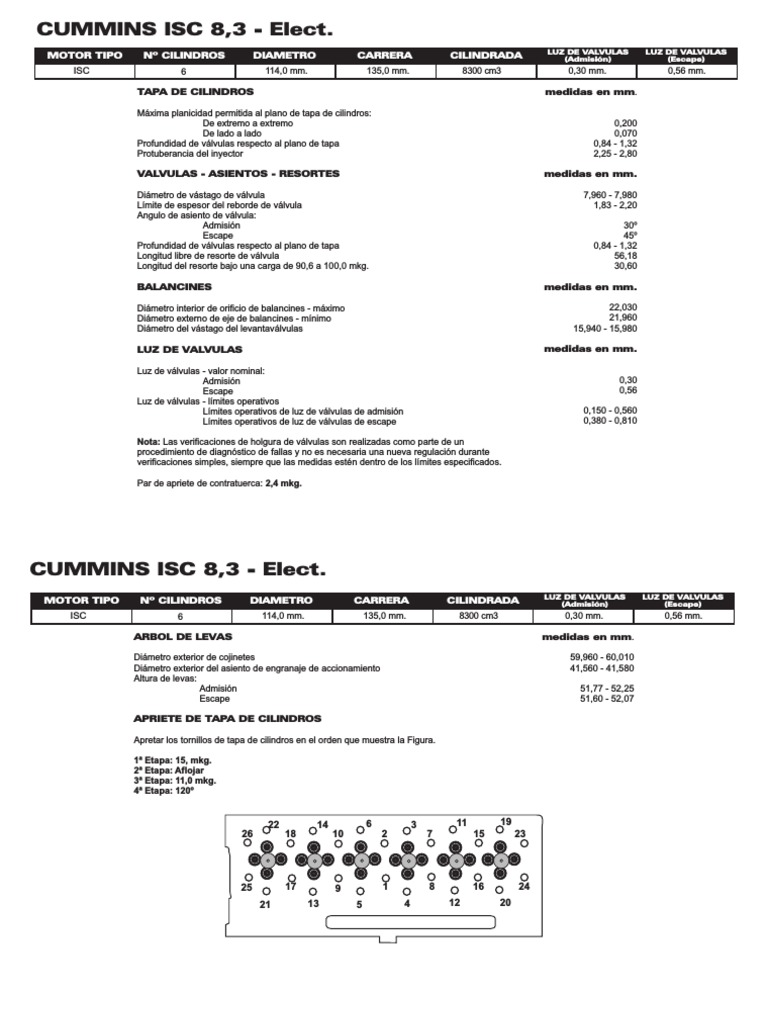

CUMMINS ISC 8,3 - Elect.

LUZ DE VALVULAS LUZ DE VALVULAS

MOTOR TIPO Nº CILINDROS DIAMETRO CARRERA CILINDRADA (Admisión) (Escape)
ISC 6 114,0 mm. 135,0 mm. 8300 cm3 0,30 mm. 0,56 mm.

TAPA DE CILINDROS medidas en mm.

Máxima planicidad permitida al plano de tapa de cilindros:

De extremo a extremo 0,200
De lado a lado 0,070
Profundidad de válvulas respecto al plano de tapa 0,84 - 1,32
Protuberancia del inyector 2,25 - 2,80

VALVULAS - ASIENTOS - RESORTES medidas en mm.

Diámetro de vástago de válvula 7,960 - 7,980

Límite de espesor del reborde de válvula 1,83 - 2,20
Angulo de asiento de válvula:
Admisión 30º
Escape 45º
Profundidad de válvulas respecto al plano de tapa 0,84 - 1,32
Longitud libre de resorte de válvula 56,18
Longitud del resorte bajo una carga de 90,6 a 100,0 mkg. 30,60

BALANCINES medidas en mm.

Diámetro interior de orificio de balancines - máximo 22,030

Diámetro externo de eje de balancines - mínimo 21,960
Diámetro del vástago del levantaválvulas 15,940 - 15,980

LUZ DE VALVULAS medidas en mm.

Luz de válvulas - valor nominal:

Admisión 0,30
Escape 0,56
Luz de válvulas - límites operativos
Límites operativos de luz de válvulas de admisión 0,150 - 0,560
Límites operativos de luz de válvulas de escape 0,380 - 0,810

Nota: Las verificaciones de holgura de válvulas son realizadas como parte de un

procedimiento de diagnóstico de fallas y no es necesaria una nueva regulación durante
verificaciones simples, siempre que las medidas estén dentro de los límites especificados.

Par de apriete de contratuerca: 2,4 mkg.

CUMMINS ISC 8,3 - Elect.
LUZ DE VALVULAS LUZ DE VALVULAS
MOTOR TIPO Nº CILINDROS DIAMETRO CARRERA CILINDRADA (Admisión) (Escape)
ISC 6 114,0 mm. 135,0 mm. 8300 cm3 0,30 mm. 0,56 mm.

ARBOL DE LEVAS medidas en mm.

Diámetro exterior de cojinetes 59,960 - 60,010

Diámetro exterior del asiento de engranaje de accionamiento 41,560 - 41,580
Altura de levas:
Admisión 51,77 - 52,25
Escape 51,60 - 52,07

APRIETE DE TAPA DE CILINDROS

Apretar los tornillos de tapa de cilindros en el orden que muestra la Figura.

1ª Etapa: 15, mkg.

2ª Etapa: Aflojar
3ª Etapa: 11,0 mkg.
4ª Etapa: 120º

22 14 6 3 11 19
26 18 10 2 7 15 23

25 17 9 1 8 16 24
21 13 5 4 12 20
