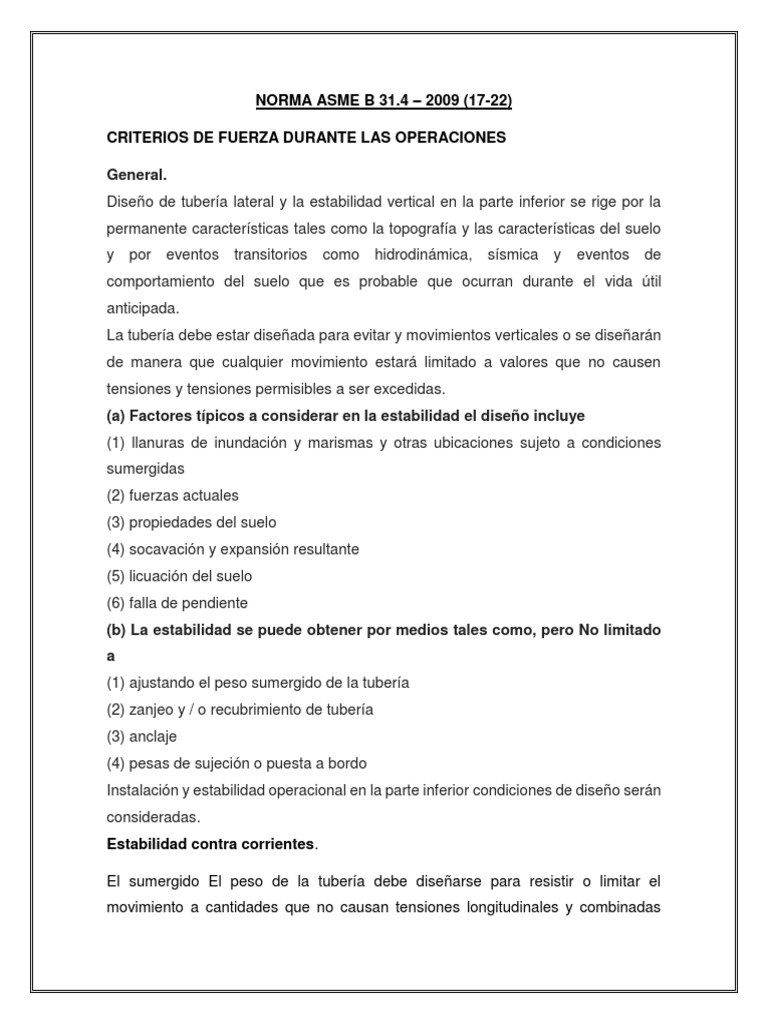

4 – 2009 (17-22)
General.
Diseño de tubería lateral y la estabilidad vertical en la parte inferior se rige por la
permanente características tales como la topografía y las características del suelo
y por eventos transitorios como hidrodinámica, sísmica y eventos de
comportamiento del suelo que es probable que ocurran durante el vida útil
anticipada.
La tubería debe estar diseñada para evitar y movimientos verticales o se diseñarán
de manera que cualquier movimiento estará limitado a valores que no causen
tensiones y tensiones permisibles a ser excedidas.
(a) Factores típicos a considerar en la estabilidad el diseño incluye
(1) llanuras de inundación y marismas y otras ubicaciones sujeto a condiciones
sumergidas
(2) fuerzas actuales
(3) propiedades del suelo
(4) socavación y expansión resultante
(5) licuación del suelo
(6) falla de pendiente
(b) La estabilidad se puede obtener por medios tales como, pero No limitado
a
(1) ajustando el peso sumergido de la tubería
(2) zanjeo y / o recubrimiento de tubería
(3) anclaje
(4) pesas de sujeción o puesta a bordo
Instalación y estabilidad operacional en la parte inferior condiciones de diseño serán
consideradas.
Estabilidad contra corrientes.
El anclaje puede usarse solo o en conjunto con otras opciones para mantener la
estabilidad, diseñado para soportar cargas laterales y verticales esperado de la ola
de diseño y las condiciones actuales.
Interacción tubería-suelo.
General. Cruce de agua, ferrocarriles, las carreteras, las tuberías extranjeras y los
servicios públicos requieren variaciones en el diseño básico de la tubería La
ubicación de las tuberías enterradas, líneas de servicios públicos y otras estructuras
subterráneas a lo largo de y cruzar el derecho de vía propuesto se determinará y
considerado en el diseño.
Cruces de agua caídos.
Tubería los cruces deben diseñarse para proporcionar un mínimo 12 pulgadas (300
mm) de separación entre la tubería y otras tuberías y servicios, a menos que otras
medidas de protección se proporcionan.
Las tuberías serán diseñado para tener suficiente flexibilidad para evitar la
expansión o contracción de causar tensiones en la tubería materiales o
componentes de tubería que exceden los permitidos especificado aquí, incluyendo
articulaciones, conexiones, puntos de anclaje o puntos de guía. Tenga en cuenta
que permitido fuerzas y momentos en el equipo pueden ser menores que para la
tubería conectada.
(b) es de tamaño uniforme, no tiene más de dos anclajes puntos, sin restricciones
intermedias, y cae dentro del limitaciones de la siguiente fórmula empírica:
Dónde
D = diámetro exterior de la tubería, pulg. (Mm)
K = 0.03 para las unidades habituales de EE. UU. Enumeradas anteriormente
= 208 para unidades SI enumeradas arriba
L = desarrolló la longitud de la tubería entre las anclas, ft (m)
U = Distancia en línea recta entre anclas, pies (m)
y = resultante de cepas de desplazamiento total, pulg. (mm) ser absorbido por la
tubería (U T)
Cualquier tubería que no cumpla con los requisitos dados anterior se analizará de
forma simplificada, aproximada, o método completo según corresponda.
Tuberías restringidas enterradas
Para las operaciones seguras de tuberías enterradas se debe asumir que la tubería
mantiene su posición y que está apoyada en el suelo. La tubería debe contar con
una cubierta para el suelo para evitar que esta se doble.
