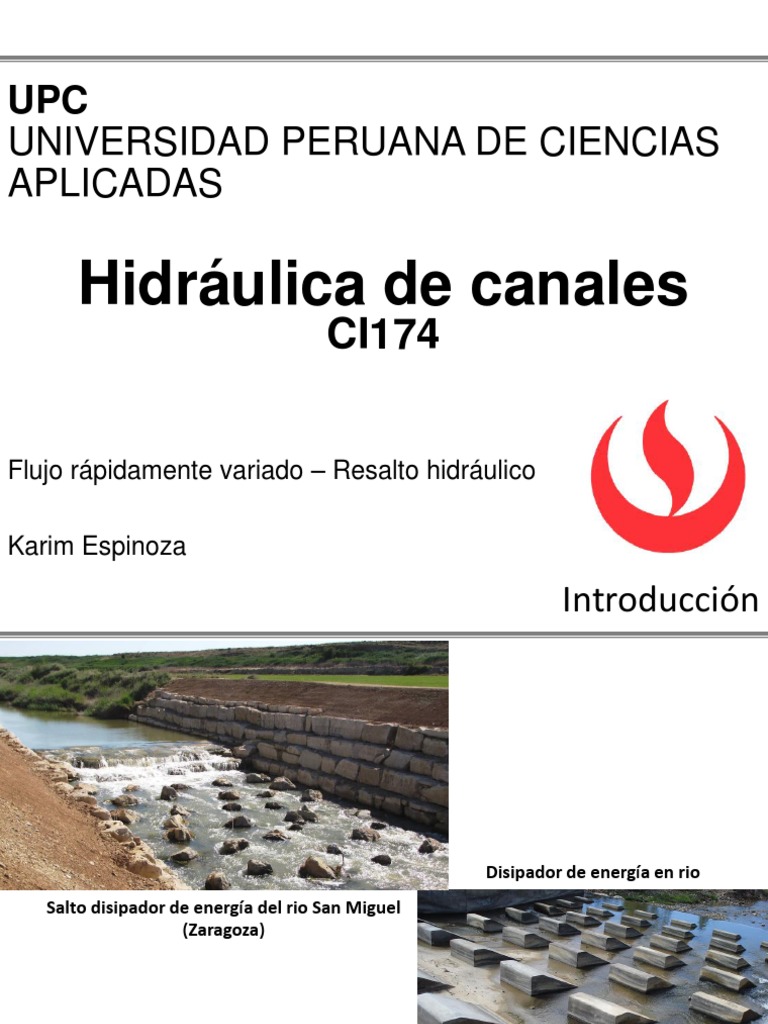

UPC

UNIVERSIDAD PERUANA DE CIENCIAS

APLICADAS

Hidráulica de canales
CI174

Flujo rápidamente variado – Resalto hidráulico

Karim Espinoza
 Introducción

Disipador de energía en rio

Salto disipador de energía del rio San Miguel
(Zaragoza)

https://www.youtube.com/watch?v=V2V5gQVcNAw
 Contenido
1. Objetivo
2. Tipos de flujo
3. Definición
4. Ecuación del resalto hidráulico
5. Colchón amortiguador
6. Estabilidad del resalto hidráulico
7. Conclusiones
 1. Objetivo
El objetivo de esta clase es conocer que es el flujo rápidamente variado,
cuando se forma, cuales son sus aplicaciones, cual es la ecuación de
resalto hidráulico, como se diseña un colchón disipador y reconocer los
tipos de resalto hidráulico.
 2. Tipos de flujo
En función del tiempo:
• Flujo permanente o estacionario
• Flujo no permanente

En función del espacio

• Flujo uniforme
• Flujo variado
a) Flujo gradualmente variado (F.G.V.)
b) Flujo rápidamente variado (F.R.V.)
 3. Definición
El resalto hidráulico es un fenómeno local, que se presenta en el flujo rápidamente
variado, el cual va acompañado por un aumento súbito del tirante y una perdida de
energía bastante considerable (disipada principalmente como calor), en un tramo
relativamente corto. Ocurre en el paso brusco de régimen supercrítico (rápido) a
régimen subcrítico (lento), es decir, en el resalto hidráulico el tirante cambia de un
valor inferior al critico a otro superior a este en un tramo corto.
 3. Definición
Generalmente el resalto se forma cuando en una corriente rápida existe
algún obstáculo o un cambio de pendiente brusco. Esto sucede al pie de
estructuras tales como:
• vertederos de demasías,
• rápidas,
• salidas de compuertas con descarga por el fondo, etc.
3. Definición
 3. Definición
Elementos del resalto hidráulico
 3. Definición
Otros usos prácticos:
a) Prevención de la socavación aguas abajo de las estructuras
hidráulicas donde es necesario disipar energía.
b) Mezclado eficiente de fluidos o de sustancias químicas, usadas para
la purificación de aguas o de aforos químicos, debido a la naturaleza
fuertemente turbulenta del fenómeno.
c) Incremento del caudal descargado por una compuerta deslizante, al
rechazar el retroceso del agua contra la compuerta. Esto aumenta la
carga efectiva y con ella el caudal.
d) La recuperación de carga aguas abajo de un aforador y
mantenimiento de un nivel alto del agua en el canal de riego o de
distribución de agua.
3. Definición
 4. Ecuación del resalto hidráulico

Volumen de control Sección transversal

Análisis del resalto hidráulico

4. Ecuación del resalto hidráulico
 4. Ecuación del resalto hidráulico

A. Salto hidráulico en una sección rectangular

 4. Ecuación del resalto hidráulico
B. Salto hidráulico en una sección trapezoidal
4. Ecuación del resalto hidráulico
4. Ecuación del resalto hidráulico
 5. Colchón amortiguador

a) Ancho
 5. Colchón amortiguador

b) Longitud
5. Colchón amortiguador
5. Colchón amortiguador
5. Colchón amortiguador
6. Estabilidad del resalto hidráulico
6. Estabilidad del resalto hidráulico
6. Estabilidad del resalto hidráulico
 6. Estabilidad del resalto hidráulico

Resalto ahogado

Resalto libre y ahogado

 7. Conclusiones
• El resalto hidráulico es un fenómeno local, que se presenta en el flujo
rápidamente variado.
• El resalto hidráulico ocurre en el paso brusco de régimen supercrítico
(rápido) a régimen subcrítico (lento).
• El resalto se forma cuando en una corriente rápida existe algún
obstáculo o un cambio de pendiente brusco (vertederos de demasías,
rápidas, salidas de compuertas con descarga por el fondo, etc.).
• En proyectos de ingeniería civil se usa para el diseño de disipadores
de energía.
• Para su análisis se usa la ecuación del momentum y la ecuación de
continuidad.
• En función a la estabilidad del resalto se puede distinguir tres tipos
de resalto (barrido, claro y ahogado).
 8. Práctica dirigida
Problema 1
En un río de 25m de ancho y de sección rectangular transporta 80 m3/s. Se ha
construido un Barraje transversal de 2.2 m de altura del mismo ancho del río, el agua
fluye sobre este Barraje y disipa su energía en un colchón disipador.
Determinar:
a) El tirante (y1) con que llega el flujo al colchón disipador, considerando como
pérdida de carga por fricción sobre el vertedero:
b) Los tirantes conjugados del resalto hidráulico
c) La longitud (L) del colchón disipador donde el agua disipa su energía y que deberá
ser revestido con concreto para evitar la erosión del lecho.
d) Si el cauce natural del río tiene n = 0.034 y So = 0.004, decir en qué régimen se
encuentra este flujo y realizar análisis de estabilidad de resalto al final del colchón
disipador.
8. Práctica dirigida
 8. Práctica dirigida
Problema 2
Por el canal de una rápida de concreto de sección trapezoidal, (b= 0.60m, z=0.25 y S=
3%) pasan 1.2 m3/s. Este canal de la rápida empalma con otro canal de baja pendiente,
se pide calcular:
a) El tirante que se produce en la rápida
b) Los tirantes conjugados, si se formara un resalto hidráulico al pie de la rápida
c) La longitud del colchón disipador
d) La eficiencia del resalto hidráulico.
