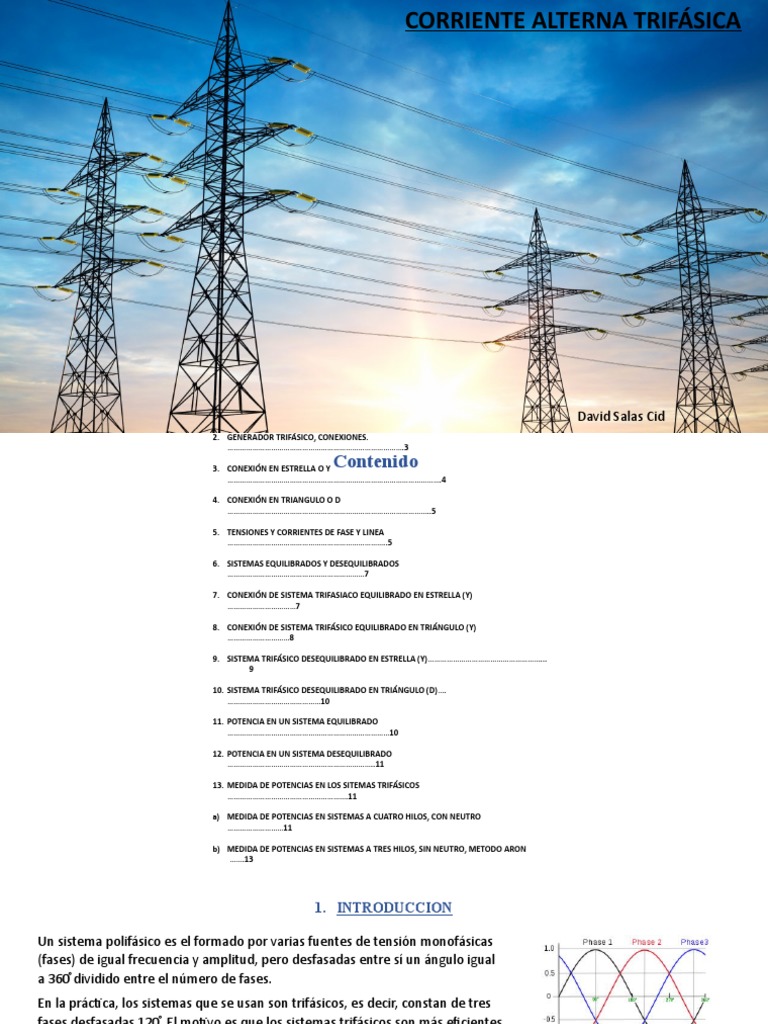

CORRIENTE ALTERNA TRIFÁSICA

David Salas Cid

2. GENERADOR TRIFÁSICO, CONEXIONES.
………………………………………………………………………….3

3. CONEXIÓN EN ESTRELLA O Y Contenido

………………………………………………………………………………………….4

4. CONEXIÓN EN TRIANGULO O D
……………………………………………………………………………………..5

5. TENSIONES Y CORRIENTES DE FASE Y LINEA

…………………………………………………………………..5

6. SISTEMAS EQUILIBRADOS Y DESEQUILIBRADOS

…………………………………………………………7

7. CONEXIÓN DE SISTEMA TRIFASIACO EQUILIBRADO EN ESTRELLA (Y)

……………………………7

8. CONEXIÓN DE SISTEMA TRIFÁSICO EQUILIBRADO EN TRIÁNGULO (Y)

…………………………8

9. SISTEMA TRIFÁSICO DESEQUILIBRADO EN ESTRELLA (Y)………………………………………………...

9

10. SISTEMA TRIFÁSICO DESEQUILIBRADO EN TRIÁNGULO (D)….

………………………………………10

11. POTENCIA EN UN SISTEMA EQUILIBRADO

……………………………………………………………………10

12. POTENCIA EN UN SISTEMA DESEQUILIBRADO

……………………………………………………………..11

13. MEDIDA DE POTENCIAS EN LOS SITEMAS TRIFÁSICOS

………………………………………………….11

a) MEDIDA DE POTENCIAS EN SISTEMAS A CUATRO HILOS, CON NEUTRO

………………………11

b) MEDIDA DE POTENCIAS EN SISTEMAS A TRES HILOS, SIN NEUTRO, METODO ARON

…….13
 1. INTRODUCCION

Un sistema polifásico es el formado por varias fuentes de tensión monofásicas

(fases) de igual frecuencia y amplitud, pero desfasadas entre sí un ángulo igual
a 360֯ dividido entre el número de fases.
En la práctica, los sistemas que se usan son trifásicos, es decir, constan de tres
fases desfasadas 120֯. El motivo es que los sistemas trifásicos son más eficientes
y flexibles que los monofásicos para la distribución y utilización de receptores
de potencia elevada.

Ventajas de los sistemas trifásicos:

 La posibilidad de disponer de dos tensiones distintas, la más alta para receptores de mucho consumo (ascensores,
bombas y aparatos indus­triales), y la menor para consumos de baja potencia, domésticos y de alumbrado.
 Permite la utilización de receptores monofásicos y trifásicos.
 Menores pérdidas en el transporte de energía y, por tanto, uso de conductores de menor sección.
 Mejor rendimiento de los receptores y de los generadores trifásicos que en los monofásicos.
 Potencia más estable. La potencia total resultante tiene un valor constante cuando las cargas son equilibradas.
 2. GENERADOR TRIFÁSICO, CONEXIONES.

Los generadores y transformadores de los sistemas

trifásicos están forma­dos por tres bobinas que actúan
como fuentes de tensiones iguales con un desfase de 120֯.
Gráficamente, las tensiones tienen el siguiente aspecto:

La generación de esas tres tensiones se consigue mediante

tres bobinas en el interior de un campo magnético
giratorio. Estas tres bobinas son las tres fuentes de tensión
alterna senoidal. Como físicamente están giradas 120º unas
respecto a las otras, sus tensiones también están
desfasadas dicho ángulo.

Dependiendo de cómo conectemos las tres bobinas o fases obtendremos distintos resultados. Hay dos posibles
conexiones: en estrella o en triángulo.
 3. CONEXIÓN EN ESTRELLA O Y

Consiste en conectar un extremo de cada fase a un punto común llamado neutro (N), del que saldrá un conductor con
el mismo nombre. Y cada uno de los otros extremos se conectará a un conductor de salida, llamado fase (Ll, L2 y L3).

En la figura siguiente se
representan dos formas
equivalentes de la conexión en
estrella.

Esta conexión de los generadores trifásicos se denomina sistema a cuatro hilos y se caracteriza porque salen cuatro
conductores con dos niveles de tensión distintos, generalmente 230/400 V:
 230 V entre el neutro N y cualquiera de las fases: Ll, L2 o L3.
 400 V entre dos fases cualquiera: L1 y L2, L2 y L3 o L3 y Ll.
Se utiliza en las redes de distribución de BT. Las bobinas de salida de los transformadores o de los
generadores se conectan en estrella y se sacan cuatro conductores a la red de distribución, permitiendo
suministrar a los abonados tanto en monofásica a 230 V como en trifásica a 400 V o a 230/400 V.

El neutro de la estrella se puede conectar al conductor de neutro, o estar aislado; en los dos casos el
comportamiento es similar si las cargas están equilibradas.
 4. CONEXIÓN EN TRIANGULO O D

Consiste en que cada uno de los extremos de una bobina está conectado a un extremo de otra. De cada punto
común a dos bobinas saldrá un con­ductor de fase (Ll, L2 y L3), pero no saldrá conductor de neutro, ya que no hay
un punto común a las tres fases.

Esta conexión se denomina sistema a tres hilos y se caracteriza porque salen tres conductores con un solo nivel
de tensión entre dos fases cualquiera: L1 y L2, L2 y L3 o L3 y Ll.
Se utiliza en las redes de distribución de alta tensión (AT). Por eso, en las líneas de AT solo hay tres conductores,
los de fase.
 5. TENSIONES Y CORRIENTES DE FASE Y LINEA

Las dos tensiones que se pueden dar en un sistema trifásico se denominan:

 Tensión compuesta o de línea (VC o VL): es la que hay entre dos conductores de fase cualquiera.
 Tensión simple o de fase (VS o VF): es la que hay entre cualquiera de los conductores de fase y el de neutro.
En los sistemas trifásicos siempre hay tres tensiones de fase (V F1, VF2 y VF3) que son iguales, pero desfasadas 120֯
entre sí. Y hay tres tensiones de línea (VL1, VL2 y VL3), también iguales y desfasadas 120֯.
La relación entre las tensiones simples y compuestas depende del tipo de conexión de las fases del generador o de
la carga. Así:

 Conexión Y: V . VF
L=
 Conexión D: VL = VF
Igualmente, se pueden distinguir dos corrientes:
 Intensidad de fase: es la que circula por cada una de las bobinas del generador.
 Intensidad de línea: es la que sale por los conductores de línea.
Según como se conecte el alternador o la carga, las corrientes de fase y de línea pueden ser:

 Conexión Y: I = I
L F
 Conexión D: I I
L= F

La intensidad que circula por el conductor neutro

es la suma vectorial de las intensidades de línea. Si
las intensidades son iguales y desfasadas 120֯, la
suma es cero.
 6. SISTEMAS EQUILIBRADOS Y DESEQUILIBRADOS

 Sistema equilibrado: cuando las intensidades que circulan por cada línea son iguales. Se consigue cuando
la impedancia conectada a cada fase es idéntica.
En estas condiciones, la intensidad de neutro es nula. De esto, se deduce que en un sistema equilibrado se
pude prescindir del conductor neutro, teniendo un sistema a tres hilos. En un sistema equilibrado, las
tensiones de línea están adelantadas respecto a las de fase en 30֯.

 Sistema desequilibrado: cuando las impedancias conectadas a cada fase son distintas, las intensidades
de línea también lo son, y la IN ya no es cero. El desequilibrio puede ser provocado por cargas resistivas
de distinto valor, produciendo un desequilibrio de intensidad, pero no del cos φ, o por cargas
impedantes, en cuyo caso será tanto de intensidades como de sus cos φ.
 7. CONEXIÓN DE SISTEMA TRIFASIACO
EQUILIBRADO EN ESTRELLA (Y)

Las tensiones de línea

(tensiones entre fase y
fase) vectorialmente, se Las corrientes de fase y de línea son las mismas, puesto que la
representan según se corriente que atraviesa cada una de las impedancias es la
muestra a continuación: misma que la que circula por las líneas.

VL = V F .

Ahora, se procede a
representar las tensiones
de fase. Estas se toman
desde cada una de las
fases hacia el punto
neutro. La suma vectorial
de estas tensiones da
como resultado las
tensiones de línea IL = IF = =

VF = V L /
 8. CONEXIÓN DE SISTEMA TRIFÁSICO
EQUILIBRADO EN TRIÁNGULO (Y)
Para el caso de la configuración en triángulo, se obtiene el siguiente sistema de tensiones:

Puede observarse cómo las tensiones de línea y de fase (las que llegan a la carga, en este caso, a cada impedancia) son
las mismas, pero las corrientes de línea no son las mismas que las de fase (las que llegan a cada impedancia). Con este
razonamiento puede determinarse que: VF = VL

IL = I F . = .

IF = I L / =
 9. SISTEMA TRIFÁSICO DESEQUILIBRADO EN
ESTRELLA (Y)

SIN NEUTRO CON NEUTRO

En este caso, el sistema de cargas está
compuesto por tres impedancias de diferente
módulo y ángulo de fase; esto generará
desequilibrios sobre las tensiones y las
corrientes del sistema.
En este caso, las impedancias de la carga son diferentes.
En un sistema en estrella la tensión de fase y las
corrientes no se anulan; sin embargo, sí se cumple que
la tensión teórica en el punto neutro es nula (solo en
teoría).

I1 = VF1 / Z1 I1 = VF / Z1

I2 = VF2 / Z2 I2 = VF / Z2
I3 = VF3 / Z3 I3 = VF / Z3
 10. SISTEMA TRIFÁSICO DESEQUILIBRADO EN
TRIÁNGULO (D)
Un sistema trifásico desequilibrado en triángulo presenta tres impedancias de valor diferente dispuestas en conexión
triángulo. Las ecuaciones para el sistema, son las siguientes:

I12 = VAB / ZAB

I23 = VBC / ZBC
I31 = VCA / ZCA
I1 = I12 – I31
I2 = I23 – I12
I3 = I31 – I23

En cuanto a las corrientes de línea en disposición triángulo,

tanto en los sistemas trifásicos equilibrados como en los
desequilibrados, siempre se cumple que su suma vectorial es
nula.
 11. POTENCIA EN UN SISTEMA EQUILIBRADO

Para determinar la potencia del sistema o potencia total, será suficiente con sumar las
potencias de cada fase.
La potencia activa es: P = 3 · VF · IF · cosφ
Y refiriéndola a los valores de línea: P = . VL . IL . cosφ
La potencia reactiva es: Q = 3 · VF · IF · senφ
Y refiriéndola a los valores de línea: Q= . VL . IL . senφ
El triángulo de potencias también es válido en sistemas trifásicos, tanto para los valores de las potencias de cada fase como
para las totales.
De él podemos obtener el valor de la potencia aparente del sistema.
Con valores de fase: S = 3 . VF . IF
Con valores de línea: S = . VL . IL
Con el triángulo de potencias: S =
Y el factor de potencia: fdp = cosφ =
La potencia consumida por una carga trifásica equilibrada es igual, tanto
si la conexión es en estrella como en triángulo.
 12. POTENCIA EN UN SISTEMA DESEQUILIBRADO

En un sistema desequilibrado, la potencia de una fase no puede tomarse como referencia

para las demás; por tanto, será necesario calcularla por fase y sumar los resultados para
obtener la total de la carga desequilibrada:

PF = VF · IF · cosφ PT= P1 + P2 + P3…..

QF = VF · IF · senφ QT= Q1 + Q2 + Q3……
S=

13. MEDIDA DE POTENCIAS EN LOS SITEMAS

Las medidas de potencia trifásica dependen de si seTRIFÁSICOS
distribuye neutro o no, porque la conexión y el número de vatímetros es
distinta. Distinguiremos la medida en redes a tres o a cuatro hilos.
MEDIDA DE POTENCIAS EN SISTEMAS A CUATRO HILOS, CON NEUTRO
Se conecta un vatímetro por fase, conectando las bobinas voltimétricas entre la fase correspondiente y neutro. La potencia
activa total es la suma de las potencias medidas por cada vatímetro.

PT = W 1 + W 2 + W 3

Este método es válido tanto para sistemas equilibrados como desequilibrados.

 Cuando el sistema es equilibrado se podría prescindir de
dos de los vatímetros y calcular la potencia total como
producto de la potencia medida por el vatímetro
multiplicada por 3.
PT = 3 . W

Para la medida de las potencias aparentes en sistemas

equilibrados y desequilibrados, se emplea un amperímetro por
fase y un voltímetro entre cada fase y neutro, el producto de la
lectura del voltímetro por la del amperímetro de cada fase nos
dará la potencia aparente de fase, sumándolas todas
obtendremos la total. ST = V1 . A1 + V2 . A2 + V3 + A3

Si tenemos la seguridad de que el sistema es equilibrado podríamos usar un solo voltímetro y amperímetro conectados a
una fase cualquiera y obtener la potencia aparente total como el producto de la tensión e intensidad medidas,
multiplicadas por 3. ST = 3 . VT . AT

QT =
La potencia reactiva total se obtiene del triangulo de potencias:
MEDIDA DE POTENCIAS EN SISTEMAS A TRES HILOS, SIN NEUTRO, METODO ARON

Tanto en sistemas equilibrados como desequilibrados tenemos

dos opciones: con tres vatímetros o con dos vatímetros
(método Aron).
El método con tres vatímetros es igual que el visto en la medida
de sistema a cuatro hilos, solo que ahora las bobinas
voltimétricas, en vez de al neutro, se conectan ente sí,
formando un neutro artificial. Y como antes: PT = W1 + W2 + W3

El método de Aron o con dos vatímetros consiste en conectar las

bobinas amperimétricas de los vatímetros a dos fases, y la
voltimétrica entre su fase y la fase restante. La potencia activa
total es la suma de la lectura de los dos vatímetros, tanto en
P T = W1 + W 2
sistemas equilibrados como desequilibrados.

En sistemas equilibrados, además, con este método podemos medir:

• La potencia reactiva, como la resta de las lecturas de ambos vatímetros multiplicada por : QT = . (W1 – W2)

• El fdp, a partir de la tg φ, que se calcula: tgφ = =

 14. CORRECIÓN DEL FACTOR DE POTENCIA EN INSTALACIONES
TRIFÁSICAS
Cuando las instalaciones son de gran potencia, a la hora de reducir el
factor, se dividen en partes, ya que, para corregir el valor, los
condensadores se dimensionan en base a la potencia de la instalación.
La batería de condensadores se instala al principio de la instalación
eléctrica y estará formada por tres condensadores, uno por cada fase.

En base a esta comparativa, se comprende

el proceso matemático siguiente:

QC = QT – QF
Q = P . tanφ
QC = PT . (tanφT – tanφF)

•TRIÁNGULO

Por otro lado, estos condensadores =

estarán dispuestos en estrella (Y) o en 𝑪𝒀 =3 . 𝑪 𝜟
•ESTRELLA
triángulo (D):
=
 15. CÁLCULO DE SECCIÓN DEL CABLE EN
INSTALACIÓN TRIFASICA
Si la caída de tensión es muy grande, hace que se reduzca demasiado la tensión al final de la línea y puede
dar problemas de funcionamiento de los aparatos más alejados.
La intensidad que circula por la línea no la podemos cambiar, será la que absorban los receptores, por lo
tanto, si queremos conseguir pérdidas bajas y evitar estos efectos perjudiciales por el calor debemos
disminuir la resistencia de los conductores aumentando su sección.
