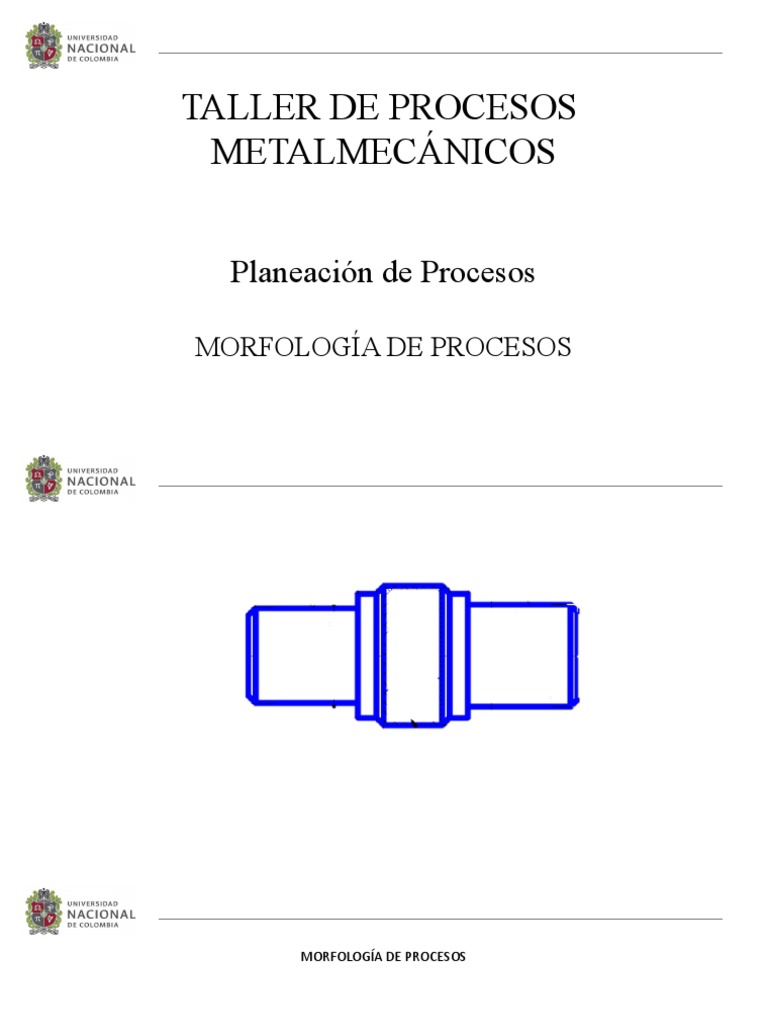

TALLER DE PROCESOS

METALMECÁNICOS

Planeación de Procesos

MORFOLOGÍA DE PROCESOS
MORFOLOGÍA DE PROCESOS
 TIPOS DE FLUJO DE MATERIAL

𝑴𝒆 𝑴 𝒔 ≈ 𝑴𝒆
Procesos con conservación
de la masa
𝑑𝑀 =0
𝑴𝟏
𝒔
𝑴𝒆
Procesos con reducción de
masa 𝑴 𝟐𝒔 𝑫𝒆𝒔𝒑𝒆𝒓𝒅𝒊𝒄𝒊𝒐
+ ;
𝟏
𝑴 𝒆
𝑴 𝒔
𝟐 Procesos de unión y
𝑴 𝒆 ensamble
+ ;
 Flujo de
materiales
auxiliares

𝑴𝟏
𝒔
𝑴𝒆
Procesos con reducción de
masa 𝑴 𝟐𝒔 𝑫𝒆𝒔𝒑𝒆𝒓𝒅𝒊𝒄𝒊𝒐
+ ;
 Flujo de
materiales
auxiliares

𝑴𝟏
𝒆
𝑴 𝒔
𝟐 Procesos de unión y
𝑴 𝒆 ensamble
+ ;
 FLUJOS DE ENERGÍA EN EL PROCESO
(Sistema abierto)

Remoción o
Suministro de
energía (e) PROCESO pérdidas de
energía (s)
Transmisión de
energía a la pieza de
trabajo
 FLUJOS DE INFORMACIÓN EN EL PROCESO

Remoción o
Suministro de
energía (e) PROCESO pérdidas de
energía (s)
Transmisión de
energía a la pieza de
trabajo
 ELEMENTOS FUNDAMENTALES DEL MODELO MORFOLÓGICO

• Herramienta/matriz
• Suministro de energía
• Medio de transferencia
• Estado de suministro • Equipos
del material • Características energéticas
• Procesos básicos • Tipo de energía
• Tipo de flujo (Tipo de
proceso)

• Creación de superficies
(principios)
• Patrón de movimiento para:
• Material
• Herramienta/Matriz
 ESTADO DEL MATERIAL

Subdivisión
Compuestos

Diferentes estados del material → Diferentes estructuras de procesos

- Materiales homogéneos

Importancia de la composición química - Materiales heterogéneos
 PROCESOS BÁSICOS

Proceso de manufactura
Serie de procesos básicos → Estructura de flujo de mp

Fase 1 Fase 2 Fase 3

Procesos básicos Procesos básicos Procesos básicos

Preparación (procesos Formado (cambio de Post tratamiento (procesos

básicos secundarios, pre- propiedades; procesos básicos secundarios, post-
procesos) básicos primarios) procesos)
L
- Geometría
- Propiedades

Criterio de caracterización de los procesos

Naturaleza del tipo de interacción con mp

SISTEMA DE FLUJO DE MATERIALES
 FLUJO DE ENERGÍA

Energía suministrada MEDIO DE TRANSMISIÓN

Pieza de trabajo
 Sistema de flujo de energía

Subsistema Subsistema
equipo hta./matriz

Describe: Describe:
- Características de la energía - Como la energía se
suministrada desde el equipo suministra al material
(mecánica) - Medio de transferencia usado
- Tipo de energía utilizada para
generarla (eléctrica)
FLUJO DE ENERGÍA – PROCESOS MECÁNICOS BÁSICOS
Fuerzas másicas directamente en el propio material de trabajo

Por movimientos relativos y diferencias de presión fuera del material

de trabajo (indirectamente), transmitidos a través de un medio
adecuado.
 CLASIFICACIÓN

Create shapes

PROGRESSION THROUGH THE

SHAPING
MANUFACTURING ROUTE

UNIVERSE
Modify shapes
or properties

JOINING FINISHING
 ORGANIZACIÓN MAS DETALLADA

TA XO N O M Y
Shaping Family Expanding
 ORGANIZACIÓN MAS DETALLADA
TA XO N O M Y
Joining and Finishing Families Expanding
 SELECCIÓN SISTEMÁTICA DE PROCESOS

PASOS
