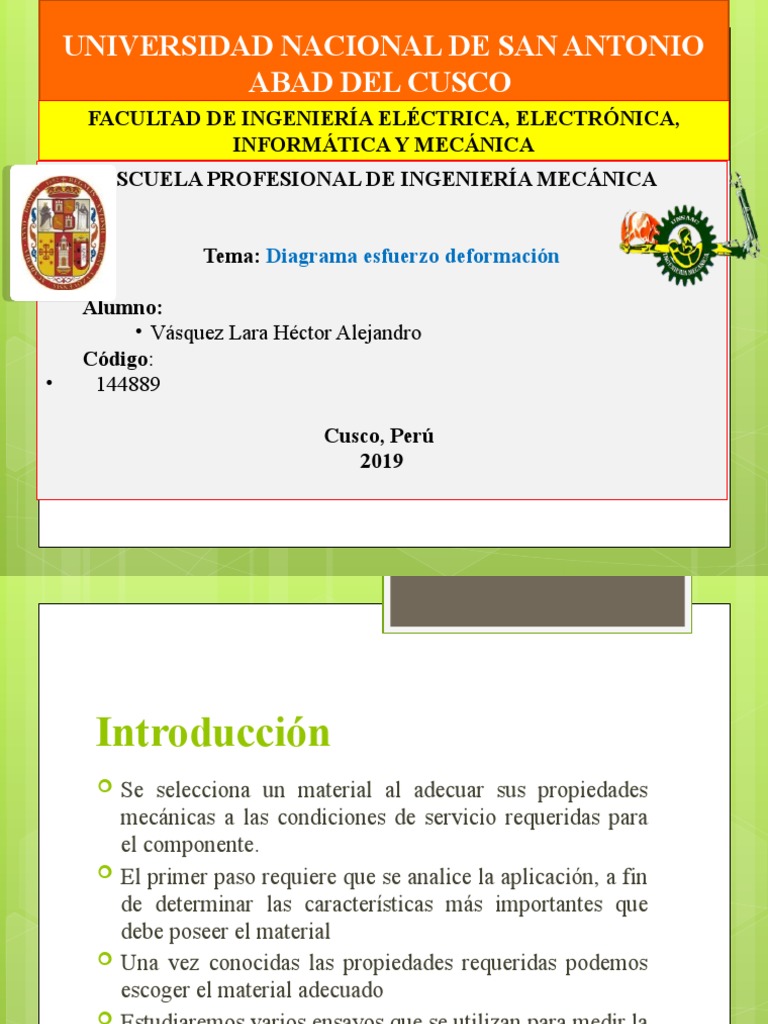

UNIVERSIDAD NACIONAL DE SAN ANTONIO
ABAD DEL CUSCO
FACULTAD DE INGENIERÍA ELÉCTRICA, ELECTRÓNICA,
INFORMÁTICA Y MECÁNICA
ESCUELA PROFESIONAL DE INGENIERÍA MECÁNICA
Tema: Diagrama esfuerzo deformación
Alumno:
• Vásquez Lara Héctor Alejandro
Código:
• 144889
Cusco, Perú
2019
Introducción
Se selecciona un material al adecuar sus propiedades
mecánicas a las condiciones de servicio requeridas para
el componente.
El primer paso requiere que se analice la aplicación, a fin
de determinar las características más importantes que
debe poseer el material
Una vez conocidas las propiedades requeridas podemos
escoger el material adecuado
Estudiaremos varios ensayos que se utilizan para medir la
forma en que un material resiste a una fuerza aplicada
Diagrama Esfuerzo – Deformación
unitaria
Para entender a la perfección el comportamiento
de la curva Esfuerzo -Deformación unitaria, se
debe tener claro los conceptos que hacen
referencia a las propiedades mecánicas de los
materiales
TIPOS DE FUERZAS
Fuerzas de tensión o tracción: La fuerza aplicada intenta
estirar el material a lo largo de su línea de acción.
TIPOS DE FUERZAS
Fuerza de Flexión: Las fuerzas externas actúan sobre el
cuerpo tratando de “doblarlo”, alargando unas fibras internas y
acortando otras.
TIPOS DE FUERZAS
Fuerzas de compresión: la Fuerza aplicada
intenta comprimir o acotar al material a lo largo de
su línea de acción.
TIPOS DE FUERZAS
Fuerzade Cizalladura o cortadura: Las fuerzas
actúan en sentidos contrarios sobre dos planos
contiguos del cuerpo, tratando de producir el
deslizamiento de uno con respecto al otro.
TIPOS DE FUERZAS
Fuerza en torsión: la fuerza externa aplicada
intenta torcer al material. la fuerza externa recibe
el nombre de torque o momento de torsión.
Esfuerzo
Para estudiar la reacción de los materiales a las fuerzas
externas que se aplican, se utiliza el concepto de esfuerzo.
El esfuerzo tiene las mismas unidades de la presión, es decir,
unidades de fuerza por unidad de área. En el sistema métrico,
el esfuerzo se mide en Pascales (N/m2). En el sistema inglés,
en psi (lb/in2). En aplicaciones de ingeniería, es muy común
expresar el esfuerzo en unidades de Kg /cm2.
Esfuerzo ingenieril
elesfuerzo (llamado a veces esfuerzo aparente o
ingenieril) se calcula dividiendo la carga entre la
sección transversal inicial Ao.
Deformación unitaria o ingenieril
se puede definir como la
relación existente entre
la deformación total y la
longitud inicial del
elemento, la cual permitirá
determinar
la deformación del
elemento sometido a
esfuerzos de tensión o
compresión axial.
12
13
14
Esfuerzo Real
El esfuerzo real se puede encontrar dividiendo la
carga entre la sección transversal real que existe en
el momento en que se mide la carga, es decir
Deformación real
La deformación real se define como dL/L, en
donde dL es el cambio incremental de longitud
y L la longitud real de escala en el momento en
que se determina la variación. La deformación
ingenieril ( o aparente) se determina con un
criterio análogo al utilizado para calcular el
esfuerzo ingenieril.
Є = ∫ dL / L = InL1 / Lo
16
Ensayo de tensión: uso del diagrama
esfuerzo deformación
Mide la resistencia de un material a una fuerza
estática o gradualmente aplicada
Limite de
proporcionalidad(a) :
Se observa que va desde el
origen O hasta el punto
llamado limite de
proporcionalidad, es un
segmento de recta rectilíneo
y la relación entre el
esfuerzo y la deformación es
lineal.
Limite de elasticidad o limite
elástico (b):
Es la tensión mas allá del cual el
material no recupera totalmente su
forma original al ser descargado,
quedando con una deformación
permanente .
Punto de fluencia o cedencia (c).
Es aquel donde en el aparece un
considerable alargamiento o
fluencia del material sin el
correspondiente aumento de carga
que, incluso, puede disminuir
mientras dura la fluencia, este
fenómeno no se presenta en los
materiales frágiles
Esfuerzo máximo o Esfuerzo
mayor (d):
Este punto es la máxima ordenada
del diagrama esfuerzo
deformación .
Punto de ruptura o esfuerzo
de rotura (e):
Cuando el material falla,
verdadero esfuerzo generado
en un material durante la
rotura.
Deformación elástica.-
El cuerpo tiende a volver a su
forma original luego de quitar la
fuerza que produce la
deformación.
Deformación plástica . – El
cuerpo nunca vuelve a su
estado original luego de retirar
la fuerza que produce la
deformación.
DIAGRAMAS ESFUERZO-
DEFORMACIÓN UNITARIA PARA
OTROS METALES
Cada material tiene una
forma y propiedades
peculiares. Las curvas
mostradas en la figura
difieren considerablemente
de la correspondiente al
acero.
DIAGRAMA REAL ESFUERZO –DEFORMACIÓN UNITARIA
En lugar de usar el área de la sección transversal y
la longitud originales de la muestra para calcular el
esfuerzo y la deformación unitaria (de ingeniería),
usa el área de la sección transversal y la longitud
reales del espécimen en el instante en que la carga
se esta midiendo para calcular esfuerzo real y
deformación unitaria real y un trazo de sus valores
se llama Diagrama real Esfuerzo –Deformación
Unitaria.
Deformación Real vs Ingenieril
Ladiferencia entre la deformación real y la ingenieril puede
apreciarse claramente después de una deformación de
aproximadamente el diez por ciento. Una deformación real
del 70 por ciento es casi equivalente al 100 por ciento de la
deformación ingenieril.
DIAGRAMAS ESFUERZO-DEFORMACIÓN
UNITARIA, CONVENCIONAL Y REAL,
PARA UN MATERIAL DÚCTIL (ACERO)
33
Modulo de young
Es la pendiente de la curva esfuerzo deformación
El módulo es una medida de la rigidez del material
Está íntimamente relacionada con la energía de
enlace de los átomos, Una pendiente abrupta,
indica que se requiere mayor cantidad de fuerza
para separar los átomos y hacer que el material se
deforme
Esfuerzo de compresión
El esfuerzo de compresión es la resultante de las
tensiones o presiones que existen dentro de un
sólido deformable o medio continuo, caracterizada
porque tiende a una reducción de volumen del
cuerpo, y a un acortamiento del cuerpo en
determinada dirección (coeficiente de Poisson).
35
Ensayos de compresion
Los ensayos practicados para medir el esfuerzo de compresión son contrarios a
los aplicados al de tracción, con respecto al sentido de la fuerza aplicada.
Tiene varias limitaciones:
Dificultad de aplicar una carga concéntrica o axial, sin que aparezca pandeo.
Una probeta de sección circular es preferible a otras formas.
El ensayo se realiza en materiales:
Duros.
Semiduros.
Blando
Pandeo
Fenómeno
de inestabilidad
elástica
Se manifiesta por la
aparición de
desplazamientos
importantes
transversales a la
dirección principal de
compresión.
En ingeniería estructural el fenómeno aparece
principalmente en pilares y columnas,
Materiales cerámicos
Los materiales cerámicos, tienen la propiedad de
tener una temperatura de fusión y resistencia muy
elevada. Así mismo, su módulo de Young
(pendiente hasta el límite elástico que se forma en
un ensayo de tracción) también es muy elevado.
Todas estas propiedades, hacen que los materiales
cerámicos sean imposibles de fundir y de
mecanizar por medios tradicionales (fresado,
torneado, brochado...).
40
Ensayo de flexión
Enlos materiales frágiles no es sencillo aplicar el
ensayo de tensión. Estos materiales se pueden
probar utilizando el ensayo de flexión
41
42
