TALLER VIII
REFERENTES ARQUITECTÓNICOS
Aura Ávila
Laura Galloso
María Cabarcas
Prof. Arq. Fabrizio Milano

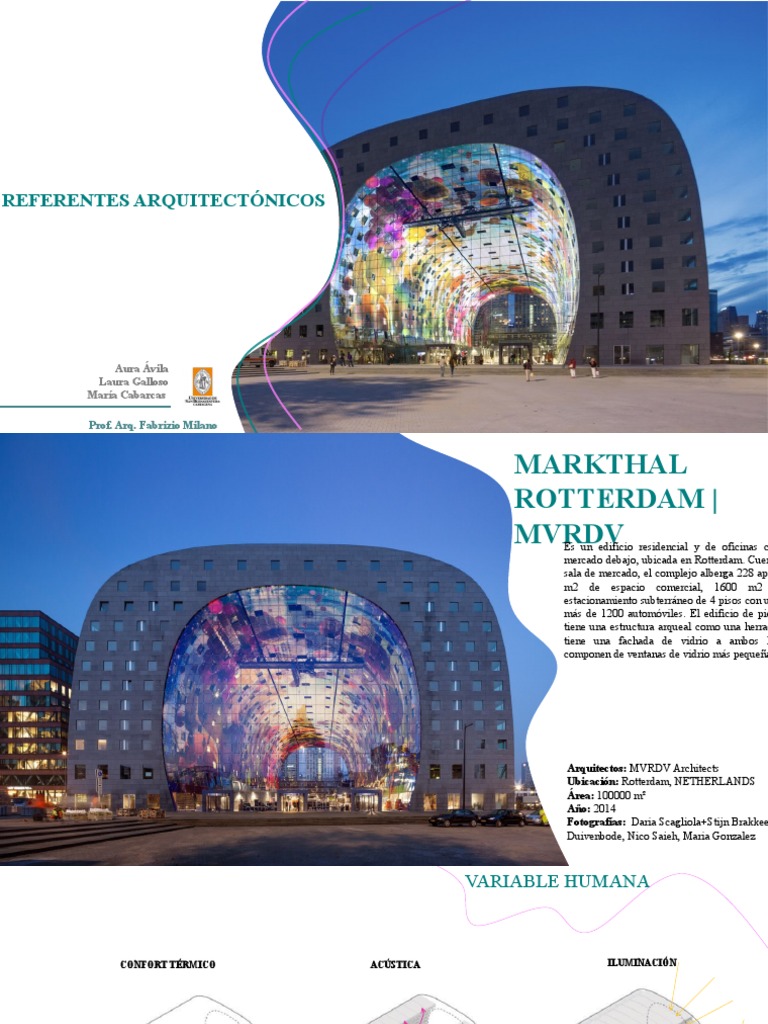

MARKTHAL
ROTTERDAM |
MVRDV
Es un edificio residencial y de oficinas c
mercado debajo, ubicada en Rotterdam. Cuen
sala de mercado, el complejo alberga 228 ap
m2 de espacio comercial, 1600 m2
estacionamiento subterráneo de 4 pisos con u
más de 1200 automóviles. El edificio de pie
tiene una estructura arqueal como una herrad
tiene una fachada de vidrio a ambos l
componen de ventanas de vidrio más pequeña
Arquitectos: MVRDV Architects
Ubicación: Rotterdam, NETHERLANDS
Área: 100000 m²
Año: 2014
Fotografías: Daria Scagliola+Stijn Brakkee
Duivenbode, Nico Saieh, Maria Gonzalez
VARIABLE HUMANA
CONFORT TÉRMICO ACÚSTICA ILUMINACIÓN
El viento entra en la gran bodega creando un Gracias a sus 35m de altura y a su Las fachadas frontal y posterior compuestas
sistema de viento cruzado configuración cóncava permite que los ruidos por vidrio otorgan una fácil iluminación del
se disipen espacio
BELLEZA
VARIABLE FUNCIONAL
APARTAMENTOS
MERCADO
PÚBLICO
Markthal se adapta a una amplia gama de tipos de viviendas. Venta de La carga y la distribución se realizan bajo tierra de modo que, a nivel del suelo, se
102 apartamentos en alquiler puede acceder a Markthal desde todos los lados
En el nivel -1, un supermercado para todas las compras adicionales el estacionamiento y la carga solo se realizan bajo tierra, lo que significa
que el edificio no tiene parte trasera
VARIABLE FUNCIONAL
HACIA LA CALLE GRAN MERCADO
PRINCIPAL
ENTRADA
PRINCIPAL
CIRCULACIÓN
LUZ SOLAR
VARIABLE FUNCIONAL
ESPACIO ABIERTO
CIRCULACIÓN
LUZ SOLAR
ACCESOS
VARIABLE CONTEXTUAL
ZONA
RESIDENCIAL
ZONA VERDE
VIVIENDA/COMERCIO
RÍO MOSA
VARIABLE AMBIENTAL
la sala está cerrada en los
extremos para protección
contra la lluvia y el viento
13º 8 km/h. 88%
VESTÍBULO ESTÁ
VENTILADO DE FORMA
NATURAL
CLIMA INTERIOR CONFORTABLE Masa arbórea Zonas verdes
La fachada de la red de cables se
puede comparar con una raqueta
de tenis. Las cargas se transfieren
horizontal y verticalmente
El edificio está conectado a la calefacción de la ciudad y a un sistema de almacenamiento térmico debajo del
edificio que también calentará y enfriará una serie de edificios adyacentes en los alrededores
en caso de cargas de viento
POR DEBAJO DE LA extremas, como tormentas fuertes,
FACHADA DE CRISTAL la fachada de la red de cables
puede moverse hacia adentro o
ENTRA AIRE FRESCO, SE
hacia afuera hasta 70 cm en su
ELEVA HACIA EL TEJADO Y
punto central.
SALE DEL VESTÍBULO A
TRAVÉS DE LOS POZOS DE
VENTILACIÓN DEL TEJADO
VARIABLE FORMAL
1
FORMA INICIAL
2
TEXTURAS EN LA FACHADA
SUSTRACCIÓ
N
3
El edificio debía ser lo más abierto posible
para atraer al público y, al mismo
tiempo, debía cerrarse debido a las
condiciones meteorológicas. Para que el
cierre sea lo más transparente posible, se ha
optado por una fachada de red de
cables que necesita muy pocos
elementos constructivos. FORMA
TEXTURAS EN EL INTERIOR
ORGANIZACIÓN LINEAL Y EN
TRAMA
VARIABLE ESPACIAL
Espacios techos
altos y cerrados
Principios
ordenadores:
• Equilibrio
• Simetría Dinámicos y
• Ritmo articulados
• Repetición
Residencial,
publico y comercial
El market hall es una edificación que se logra integrar con su entorno,
puesto que conserva características semejantes con los edificios Market hall lo que busca es que exista un espacio de
Interior- exterior conexión y este a su vez integre el comercio con la
colindantes en cuanto a la forma y el material utilizado en las ventanas
vivienda, para evitar así que las personas se dispersen
de la fachada del lugar y este se vuelva un lugar poco habitable.
VARIABLE CONSTRUCTIVA
COLUMNAS FUNDIDAS EN ACERO DE
CONCRETO ARMADO REFUERZO
PLANO ESTRUCTURAL
Plaza de Mercado
Gramalote
El proyecto de la plaza de mercado está localizado en el
corazón del Nuevo Gramalote y es un nodo estratégico
para conectar los equipamientos propuestos para la
reconstrucción del municipio.
La nueva plaza de mercado será el lugar emblemático,
espacio de intercambio de culturas y agricultura; un
escenario y mirador constante de la naturaleza de
gramalote.
Arquitectos: Niro Arquitectura, OAU | Oficina de
Arquitectura y Urbanismo
Área: 1300 m²
Año: 2017
Fotografías: Sergio Gómez
VARIABLE HUMANA
PSIQUICAS
• Cultura
• Interacción
• Esparcimiento SOCIALES
• Belleza
• Tranquilidad
BIOLÓGICAS
• Confort térmico
• Iluminación natural
VARIABLE FUNCIONAL
VARIABLE CONTEXTUAL
PLAZA
MERCADO
GRAMALOTE – NORTE DE SANTANDER
VIAS
QUEBRADA
ACCESIBILIDAD
FLUJOS
CONEXIÓN EQUIPAMIENTOS CONEXIÓN PEATONAL CONEXIÓN
ESTRCTURA
ECOLOGICA
PRINCIPAL
MODELO DE
AGRICULTURA URBANA
VARIABLE AMBIENTAL
TOPOGRAFIA CUBIERTA
Sen encuentra en una pendiente A través de su morfología logra dirigir el agua para almacenar.
El proyecto se implanta en una topografía de 25% y 30% de pendiente.
Cubierta con embudos para recolección
de agua VARIABLE FORMAL
Organización: Reticulada
En la parte baja se conforma una
plataforma flexible anexa al acceso
principal
Se encuentra en una pendiente lo cual obliga a la creación de un
recorrido continuo en zigzag entre el acceso alto y el acceso bajo MATERIALES
a la plaza de mercado. Este recorrido, además funciona como
elemento articulador del proyecto. Igualmente, para evitar
excavaciones y rellenos en el terreno a intervenir, se propusieron • Concreto a la vista
unas plataformas que respetan la topografía del lugar • Ladrillo
adecuándose a este para lograr diferentes visuales a lo largo del
recorrido.
Cubierta: módulo estructural en concreto,
definido por unos pliegues curvos e
invertidos; y un mecanismo de recolección de
aguas lluvias a través de su cubierta y
columnas.
VARIABLE ESPACIAL
Espacios de
techos altos y
abiertos
PRINCIPIOS
ORDENADORES
• Simetría
• Equilibrio
• Dinámicos y
Ritmo
articulados
• Movimiento
• Ejes
Públicos y de
comercio
Interior – Exterior
VARIABLE CONSTRUCTIVA
PLATINAS PARA APOYAR FORMALETAS ACERO DE REFUERZO
COLUMNAS FUNDIDAS EN
CONCRETO ARMADO
FORMALETA METÁLICA
GEOMETRÍA INFERIOR
FORMALETAS
AXONOMETRÍA FORMALETA PLATINA FORMALETA
METÁLICA
PLANTA DE FORMALETA
MODULOS DE COLUMNAS
GRACIAS
ANÁLISIS DE SITIO SOBRE LOTE LOS ARENALES
TALLER VIII
