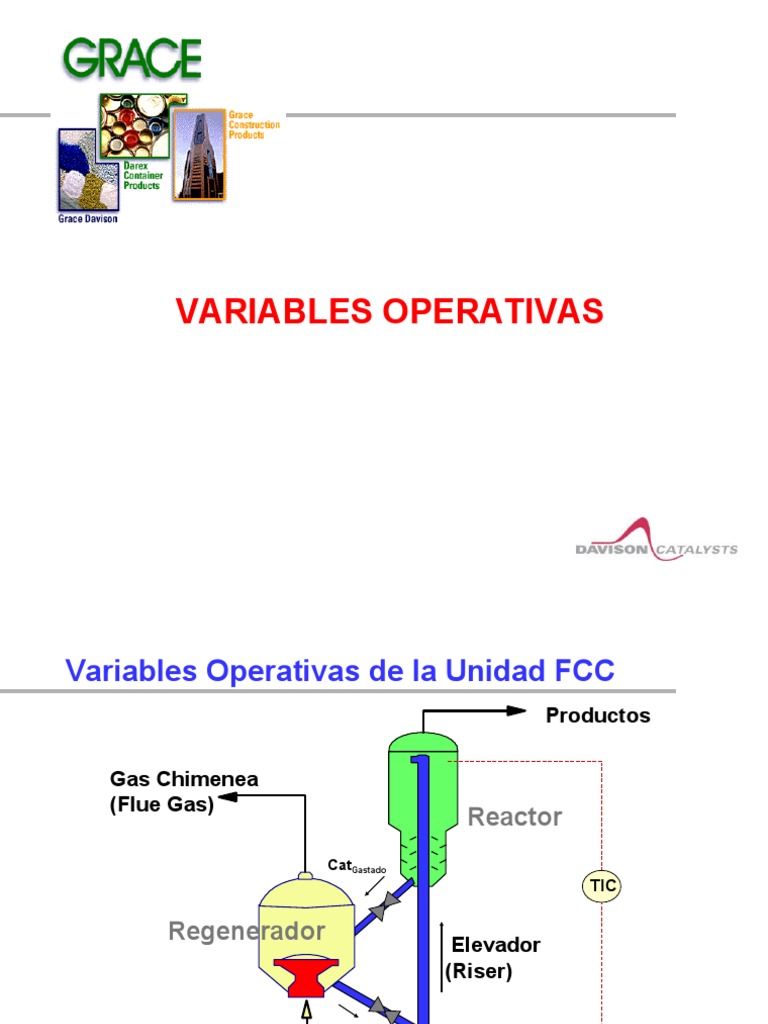

VARIABLES OPERATIVAS

Variables Operativas de la Unidad FCC

Productos

Gas Chimenea
(Flue Gas)
Reactor
CatGastado
TIC

Regenerador Elevador
(Riser)

CatRegenerado

Aire Carga
Variables Operativas

 Variables Independientes  Variables Dependientes

– Flujo de Carga – Temperatura del Regenerador

– Precalentamiento de la Carga – Flujo de Aire
– Temperatura de la Carga – Conversión
– Temperatura del Riser – Tasa de Circulación del
– Modo de Combustión Catalizador

– Vapor de Despojo

– Actividad/Selectividad del Catalizador

Variables Operativas:
Temperatura del Riser

 Aumentar la Temperatura del Riser:

• Aumenta RON y MON

 1.0 RON / 18 oF (10 oC)

 0.6 MON / 18 oF (10 oC)
• Aumenta la conversión, vol%

 1.2 vol% conversión / 10 oF

• Aumenta la temperatura del regenerador

 La temp. del regenerador se incrementa en 0.5 -0.7 oF
por cada 1 oF de incremento en el riser.
Variables Operativas:
Temperatura del Riser

 Aumentar la Temperatura del Riser:

• Aumenta la producción de C2- Gas Seco

 0.25 p% / 10 oF temp. reactor

 0.12 p% / 10 oF temp. regenerador

• Aumenta la producción de Coque

• Aumenta la producción de Butadieno

 C4= aproxim. 700 ppm en la fracción C4 por cada 10 oF

temp. riser.
Variables Operativas:
Precalentamiento de la Carga

 Bajo Precalentamiento de la Carga:

• Aumenta la conversión
• Generalmente, baja la temp. regenerador
• Aumenta ligeramente la producción de coque
• Requiere una mayor circulación del catalizador
Variables Operativas:
Cambio en los Rendimientos Controlando las Condiciones
de Operación

 Aparte del tipo de carga y de los efectos del catalizador, las

Condiciones Operacionales conforman el mecanismo principal
para cambiar los rendimientos de los productos en la FCC.

 Existen dos controles principales:

 Temperatura a la salida del riser.

 Temperatura de la carga.

 Selectividad a los productos, y las propiedades de estos,

pueden ser muy diferentes dependiendo de que “control” se
maneja.
Variables Operativas:
Ejemplo:
Ajuste Coque/Conversión con Variables Independientes

 Bases: Se asigna una variable, todas las otras se mantienen

constantes.

 Condiciones Iniciales:

 Delta Coque = 0.86

 Temp. Riser = 980 oF
 H2 en Coque = 8%
 Temp. Regen. = 1280 oF
 Relación Cat/Aceite (C/O) = 7.3
 Temp. Carga = 500 oF
 CO2/CO = 2
 Tasa de Adición de Catalizador Fresco = 1.0 ton/día
 Coque Producido = 6.6 p%
Variables Operativas:
Variaciones en la Producción de Coque

Efectos por Variación en la Temperatura del Riser

Temp. Riser (oF) Temp. Regen. (oF) Coque (p%) Cat/Carga (C/O)

960 1263 6.4 7.1

970 1271 6.5 7.2
980 1280 6.6 7.3
990 1289 6.7 7.4
1000 1297 6.8 7.6
Variables Operativas:
Impacto en la Selectividad del Catalizador a Coque

Catalizador A B
Selectividad a Coque Mala Buena
MAT 70 70
Delta Coque, p% 0.90 0.72

Condiciones de Operación Independientes

Temp. Reactor, oF 971 =
Temp. Carga, oF 340 =
CFR 1 =

Condiciones de Operación Dependientes

Relación Cat/Carga 6.7 8.6
Temp. Regen., oF 1370 1300
Conversión, vol% 68.0 72.2
Coque Producido, p% 6.02 6.19
Variables Operativas:
Impacto de la Calidad de la Carga sobre el Coque vs
Relación de Conversión
