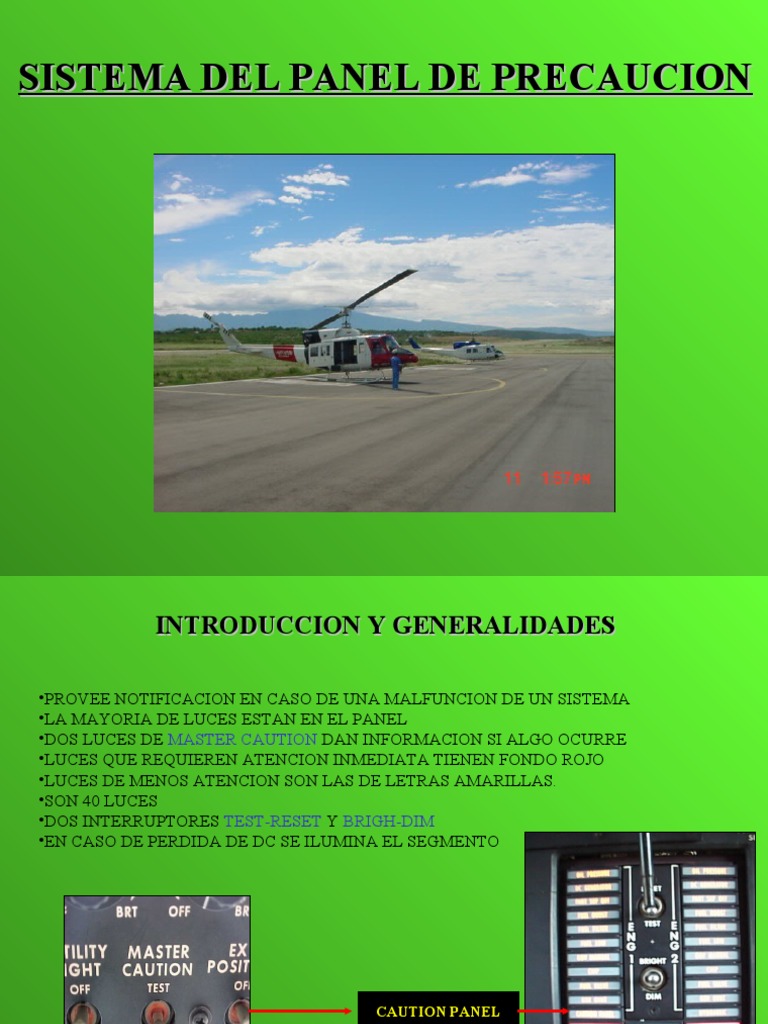

SISTEMA DEL PANEL DE PRECAUCION

INTRODUCCION Y GENERALIDADES

•PROVEE NOTIFICACION EN CASO DE UNA MALFUNCION DE UN SISTEMA


•LA MAYORIA DE LUCES ESTAN EN EL PANEL
•DOS LUCES DE MASTER CAUTION DAN INFORMACION SI ALGO OCURRE
•LUCES QUE REQUIEREN ATENCION INMEDIATA TIENEN FONDO ROJO
•LUCES DE MENOS ATENCION SON LAS DE LETRAS AMARILLAS.
•SON 40 LUCES
•DOS INTERRUPTORES TEST-RESET Y BRIGH-DIM
•EN CASO DE PERDIDA DE DC SE ILUMINA EL SEGMENTO

CAUTION PANEL
BATTERY LOS DOS RELAY ESTAN EN LA MISMA POSICION, ABIERTOS O CERRADOS

BATTERY TEMP LA TEMPERATURA DE BATERIA FUERA DE LIMITES

CAUTION PANEL INTERRUMPIDA LA CORRIENTE AL PANEL

C BOX OIL PRESS PRESION DE ACEITE DE C-BOX DEBAJO DE LIMITES

C BOX OIL TEMP TEMP. DE ACEITE DE LA C-BOX POR ENCIMA DE LIMITES

CHIP 42/90 BOX PARTICULAS METALICAS DETECTADAS EN LA CAJA DE 42 O 90°

CHIP C BOX PARTICULAS METALICAS DETECTADAS EN LA C-BOX

CHIP PARTICULAS METALICAS EN EL MOTOR

CHIP XMSN PARTICULAS METALICAS EN LA TRANSMISION.VER INDICADOR REMOTO

DC GENERATOR GENERADOR FALLO, SE DESCONECTO O FUE APAGADO

DOOR LOCK PUERTA DE PASAJEROS O COMPARTIMIENTO NO ESTA ASEGURADA

EXTERNAL POWER PUERTA DE CONECCION DE LA PLANTA ESTA ABIERTA

FUEL BOOST INDICA FALLA DE LA BOMBA, SWITCH DE FLUJO O BOMBA EYECTORA

FUEL FILTER INDICA EL SOBREPASO DEL FILTRO Y/O OBSTRUCCION DEL CALENTADOR
FUEL LOW INDICA BAJO NIVEL DE COMBUSTIBLE (140 LBS APROX)

FUEL VALVE VALVULA SHUTOFF EN TRANSITO

FUEL XFEED VALVULA CROSSFEED ESTA EN TRANSITO

GEN OVHT INDICA SOBRETEMPERATURA DEL AIRE DE ENFRIAMIENTO DEL GEN.

GOV MANUAL INDICA QUE EL CONTROL DE COMBUSTIBLE FUE PASADO A MANUAL

HEATER AIR LINE LA VALVULA DE MEZCLA DE AIRE TIENE UNA MALFUNCION

HYDRAULIC CUALQUIERA DE LOS DOS SISTEMAS TIENE BAJA PRESION O ALTA TEMP.

INVERTER 1

INVERTER 2 INDICA FALLA DE LA CORRIENTE ELECTRICA O FUE DESCONECTADO

INVERTER 3

OIL PRESSURE INDICA PRESION DE ACEITE DEL MOTOR DEBAJO DE LIMITES

PART SEP OFF SISTEMA APAGADO, PUERTA CERRADA O ROMPECIRCUITO FUERA

ROTOR BRAKE FRENO DE ROTOR NO ESTA COMPLETAMENTE RETRAIDO


XMSN OIL PRESS PRESION DE ACEITE DE LA TRANSMISION DEBAJO DE LIMITES

XMSN OIL TEMP TEMPERATURA DE ACEITE DE LA TRANS. POR ENCIMA DE LOS LIMITES

BAGGAGE FIRE HUMO DETECTADO EN EL COMPARTIMIENTO DE LA BODEGA

ENG 1 OUT
INDICA QUE LAS RPM DE N1 ESTA POR DEBAJO DE 51%
ENG 2 OUT

FIRE 1 PULL
FUEGO DETECTADO EN EL MOTOR INDICADO
FIRE 2 PULL

RPM REVOLUCIONES POR ENCIMA DE 103% O DEBAJO DE 93% (AUDIO-BAJAS)
