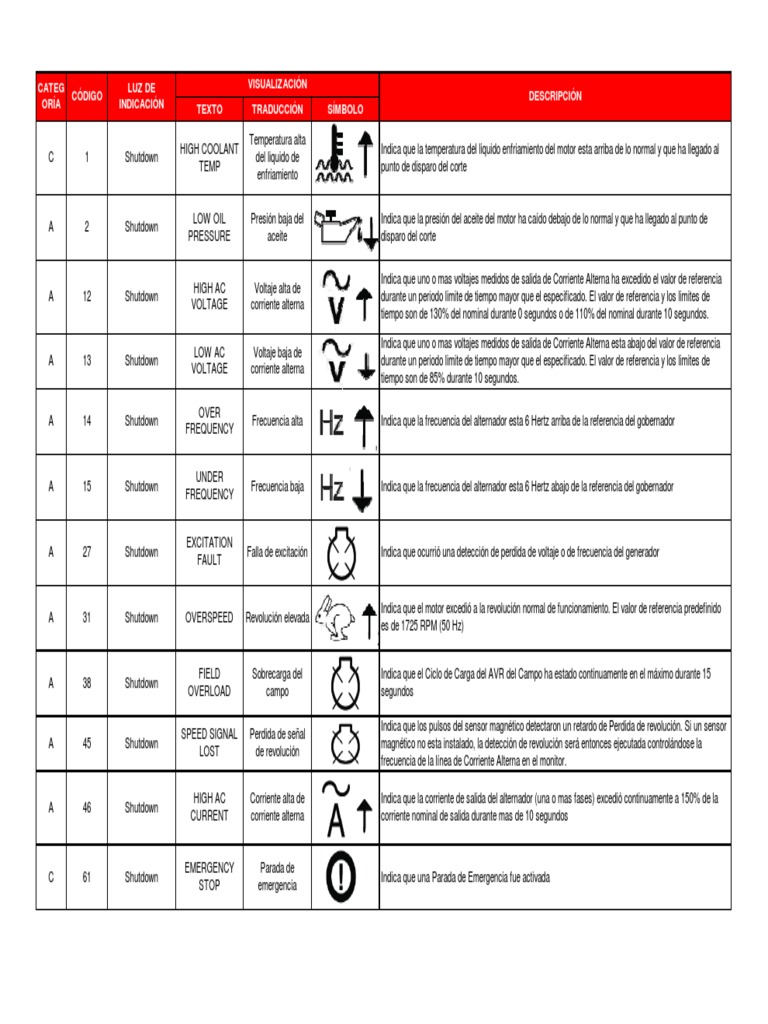

CATEG LUZ DE VISUALIZACIÓN

CÓDIGO DESCRIPCIÓN
ORÍA INDICACIÓN TEXTO TRADUCCIÓN SÍMBOLO

Temperatura alta
HIGH COOLANT Indica que la temperatura del liquido enfriamiento del motor esta arriba de lo normal y que ha llegado al
C 1 Shutdown del liquido de
TEMP punto de disparo del corte
enfriamiento

LOW OIL Presión baja del Indica que la presión del aceite del motor ha caído debajo de lo normal y que ha llegado al punto de
A 2 Shutdown
PRESSURE aceite disparo del corte

Indica que uno o mas voltajes medidos de salida de Corriente Alterna ha excedido el valor de referencia
HIGH AC Voltaje alta de
A 12 Shutdown durante un periodo limite de tiempo mayor que el especificado. El valor de referencia y los limites de
VOLTAGE corriente alterna
tiempo son de 130% del nominal durante 0 segundos o de 110% del nominal durante 10 segundos.

Indica que uno o mas voltajes medidos de salida de Corriente Alterna esta abajo del valor de referencia
LOW AC Voltaje baja de
A 13 Shutdown durante un periodo limite de tiempo mayor que el especificado. El valor de referencia y los limites de
VOLTAGE corriente alterna
tiempo son de 85% durante 10 segundos.

OVER
A 14 Shutdown Frecuencia alta Indica que la frecuencia del alternador esta 6 Hertz arriba de la referencia del gobernador
FREQUENCY

UNDER
A 15 Shutdown Frecuencia baja Indica que la frecuencia del alternador esta 6 Hertz abajo de la referencia del gobernador
FREQUENCY

EXCITATION
A 27 Shutdown Falla de excitación Indica que ocurrió una detección de perdida de voltaje o de frecuencia del generador
FAULT

Indica que el motor excedió a la revolución normal de funcionamiento. El valor de referencia predefinido
A 31 Shutdown OVERSPEED Revolución elevada
es de 1725 RPM (50 Hz)

FIELD Sobrecarga del Indica que el Ciclo de Carga del AVR del Campo ha estado continuamente en el máximo durante 15
A 38 Shutdown
OVERLOAD campo segundos

Indica que los pulsos del sensor magnético detectaron un retardo de Perdida de revolución. Si un sensor
SPEED SIGNAL Perdida de señal
A 45 Shutdown magnético no esta instalado, la detección de revolución será entonces ejecutada controlándose la
LOST de revolución
frecuencia de la línea de Corriente Alterna en el monitor.

HIGH AC Corriente alta de Indica que la corriente de salida del alternador (una o mas fases) excedió continuamente a 150% de la
A 46 Shutdown
CURRENT corriente alterna corriente nominal de salida durante mas de 10 segundos

EMERGENCY Parada de
C 61 Shutdown Indica que una Parada de Emergencia fue activada
STOP emergencia
CATEG LUZ DE VISUALIZACIÓN
CÓDIGO DESCRIPCIÓN
ORÍA INDICACIÓN TEXTO TRADUCCIÓN SÍMBOLO

Diferencia entre
SPEED HZ Indica que la revolución medida del motor y la frecuencia medida de salida de Corriente Alterna del
A 71 Shutdown revoluciones y
MATCH alternador no corresponden
frecuencia

Falla de giro de El Grupo Electrógeno fallo en la detección de revolución durante dos tentativas de arranque. Eso indica
C 72 Shutdown FAIL TO CRANK
arranque una falla posible del control, de la detección de revolución, o del sistema de arranque

El Grupo Electrógeno fallo en arrancar después de un numero definido de tentativas de arranque. Esto
C 73 Shutdown FAIL TO START Falla de arranque
indica un posible problema del sistema de combustible (motor gira pero falla en arrancar)

Temperatura
PRE-HIGH Indica que el motor empezó a sobrecalentar y la temperatura del liquido de enfriamiento del motor subió
C 202 Shutdown prealta del liquido
COOLANT TEMP para un nivel inaceptable
de enfriamiento

Temperatura baja Indica que la temperatura del liquido de enfriamiento del motor esta abajo del punto de ajuste definido.
LOW COOLANT
C 203 Shutdown del liquido de Esto puede indicar que el calentador del liquido de enfriamiento no esta funcionando o no esta circulando
TEMP
enfriamiento liquido de enfriamiento

Indica que el voltaje de alimentación de la batería para el control se esta aproximando de un nivel bajo en
C 213 Warning LOW BATTERY Batería baja
el cual puede ocurrir un funcionamiento imprevisible

Indica que el voltaje de alimentación de la batería para el control se esta aproximando de un nivel alto en
C 214 Warning HIGH BATTERY Batería Alta
el cual puede ocurrir danos al control

PRE-LOW OIL Presión prebaja del

C 215 Warning Indica que la presión de aceite del motor se esta aproximando de un nivel inaceptable
PRESSURE aceite

HIGH AC Corriente alta de Indica que la corriente de salida del alternador (una o mas fases) excedió a 130% de la corriente nominal,
B 216 Warning
CURRENT corriente alterna o a 110% durante 60 segundos

Indica que el alternador de carga de la batería no alcanzó un rango aceptable de voltaje dentro de un
periodo de tiempo seleccionado (predefinido = 120 segundos). Esta advertencia también es visualizada si
CHARGER
B 219 Shutdown Falla del cargador su alternador es de un tipo que no soporta el control de la lógica de funcionalidad del alternador de carga.
FAILURE
Si esto ocurre, esta advertencia puede ser deshabilitada si la configuración de la habilitación del
Alternador de Carga (Charging Alternator Enable) es configurada en "No".

Indica que el voltaje de la batería del Grupo Electrógeno esta debajo de los valores de referencia de la
C 221 Warning WEAK BATTERY Batería descargada
batería durante el arranque.
