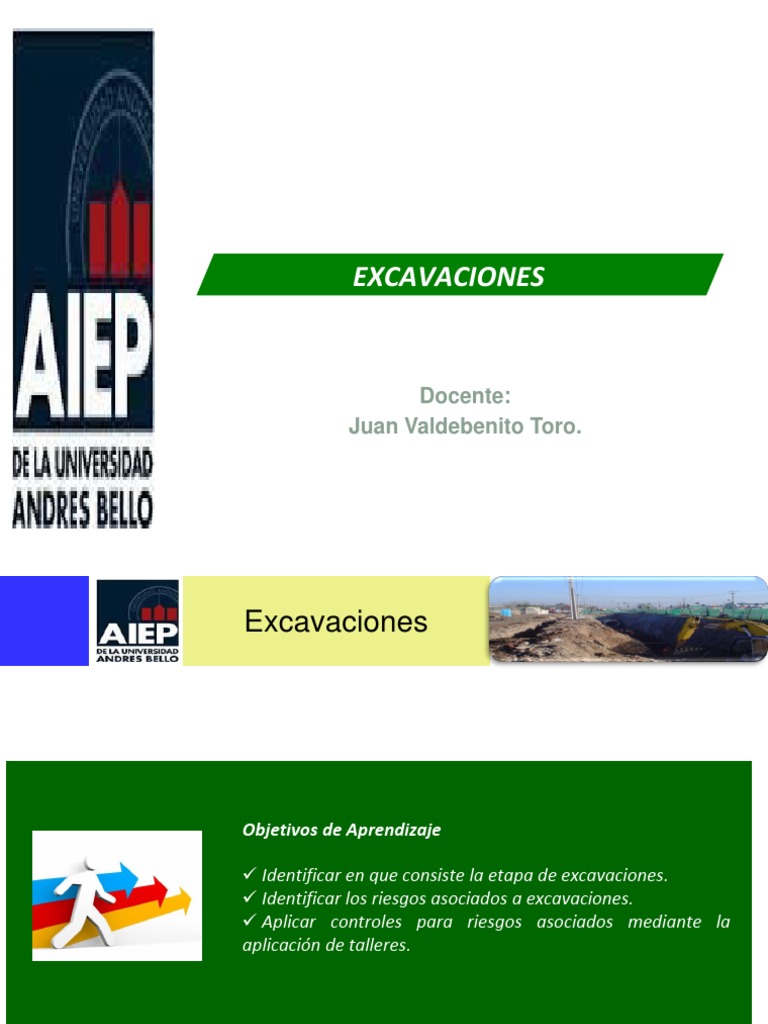

EXCAVACIONES
Docente:
Juan Valdebenito Toro.
Excavaciones
OBJETIVOS DE APRENDIZAJE
Objetivos de Aprendizaje
Identificar en que consiste la etapa de excavaciones.
Identificar los riesgos asociados a excavaciones.
Aplicar controles para riesgos asociados mediante la
aplicación de talleres.
Excavaciones
OBJETIVOS DE APRENDIZAJE
Todo trabajo de excavación produce
un desequilibrio en la estabilidad del
terreno, hundimientos o
deslizamientos, que pueden generan
accidentes graves o mortales, por
sofocación o aplastamiento de los
trabajadores.
Que es el suelo
OBJETIVOS DE APRENDIZAJE
Es el estrato o capa superficial de la
corteza terrestre, resultante de un
proceso natural de desintegración a
través de los años, producto de agentes
atmosféricos como el viento, la nieve, las
heladas, el agua, etc.
Que es el suelo
OBJETIVOS DE APRENDIZAJE
Tipos de suelo
OBJETIVOS DE APRENDIZAJE
Tipos de suelo
OBJETIVOS Rocas
..
• Es resistente y no se modifican sus
características con el agua.
• Es rígida, por lo tanto no puede
deformarse. No disipa la energía
sísmica y la transmite a la edificación,
un camino o cualquier construcción
superior.
• Las rocas fracturadas pueden presentar
planos de deslizamiento en una
determinada dirección, lo que obliga a
reforzarlas con pernos u otras
soluciones.
• La excavación en roca es compleja:
requiere para su remoción de
explosivos, barrenos y maquinaria
especializada, lo que la convierte en un
trabajo peligroso, de alto costo y muy
bajo rendimiento.
Tipos de suelo
Suelos de grano grueso
• En general son suelos con buenas
características de resistencia,
estabilidad y drenaje para fundaciones,
especialmente cuando están bien
compactados y confinados.
• Presentan buenas características de
drenaje.
• Son muy permeables.
• La estabilidad depende del grado de
compactación.
Tipos de suelo
Suelos de grano fino
La resistencia de este tipo de suelos
depende principalmente de la cohesión de
las partículas. Dentro de esta tipología se
tienen limos y arcillas inorgánicas. En
ambos casos corresponden a material de
tamaño menor a 0,074 mm.
Estudio de mecánica
de suelos
El estudio de mecánica de suelos se realiza para determinar las
propiedades mecánicas y/o hídricas del subsuelo y para analizar la
estabilidad y deformabilidad del suelo
En este estudio se determina la composición real del suelo y se evalúan
las condiciones en que está el terreno para evitar fallas durante la
construcción y en toda su vida útil.
Además, el mecánico de suelos define la profundidad de fundación para
la estructura, el tipo de suelo o roca apto para fundar, la resistencia de
dicho suelo o roca ante cargas estáticas o sísmicas, el tipo de fundación
recomendado y la zonificación sísmica.
Tipos de
excavaciones
• Las pilas de socalzado son excavaciones profundas que
generalmente se realizan en forma manual en el
perímetro de una edificación con el propósito de
mantener la estabilidad del terreno o reforzar las
fundaciones de las estructuras colindantes, por lo tanto
presentan potencialmente el mayor riesgo dentro de las
diferentes etapas dentro de la construcción, si se toman
las medidas técnicas y humanas preventivas, permitirán
realizarlas sin el riesgo que se produzcan accidentes
tanto a las personas como a las instalaciones.
Antecedentes
OBJETIVOS DE APRENDIZAJE
Un trabajador murió tras quedar
aplastado por un derrumbe,
ocurrido durante las obras que se
realizan en una vivienda.
El hombre murió producto de un
derrumbe que ocurrió durante
las labores de excavación, en las
obras de una casa a la cual le
instalaban alcantarillado.
Luego del trabajo de Bomberos y
el GOPE, por más de dos horas,
se logró sacar el cuerpo de entre
los escombros, confirmándose el
fallecimiento por asfixia.
Antecedentes
OBJETIVOS DE APRENDIZAJE
1.- ¿CUÁLES PODRÍAN HABER SIDO LAS CAUSAS DEL
ACCIDENTE?
2.- ¿QUÉ CONTROLES SE PUEDEN APLICAR PARA PREVENIR
EL ACCIDENTE?
Taludes y alturas
OBJETIVOS DE APRENDIZAJE
Es la pendiente natural que
presenta una superficie o cara de
una pared al interior de una
excavación.
a
Altura crítica es aquella donde se
produce el equilibrio entre la
fuerza de empuje y la fuerza
resistente del terreno.
Es la máxima profundidad que se
puede excavar un talud en forma
vertical sin entibaciones.
Taludes y alturas
ÁNGULOS RECOMENDADOS SEGÚN NCH 349/1999
Ángulo a (grados)
Naturaleza del terreno
Terreno seco Terreno húmedo
Roca dura 80 a 90 80
Roca blanda 55 55
Trozos de roca 45 40
Terreno vegetal 45 30
Mezcla de arena y arcilla 45 30
Arcilla 40 20
Gravilla 35 30
Arena fina 30 20
Taludes recomendados por NCh349
Construcción - Disposiciones de seguridad en excavación
Taludes y alturas
Controles
operacionales
Entibaciones de
madera
Son recomendables para
excavaciones poco profundas y de
corta duración
Entibaciones
metálicas
Estructuras modulares y flexibles
que pueden ser utilizadas en
cualquier tipo de suelo.
Entibaciones (Muro
berlinés)
Estructuras de contención
constituidas por perfiles metálicos
y reforzadas con hormigón.
Utilizadas en excavaciones de 3 a 8
metros de profundidad en
terrenos pocos estables
Taller grupal
Taller grupal
Formar equipos de trabajo.
Identificar condiciones o acciones que podrían generar un
accidente en la lámina que les será entregada.
Indique recomendaciones que se deben implementar para
evitar la ocurrencia de accidentes.
Exponer en 10 minutos el taller.
