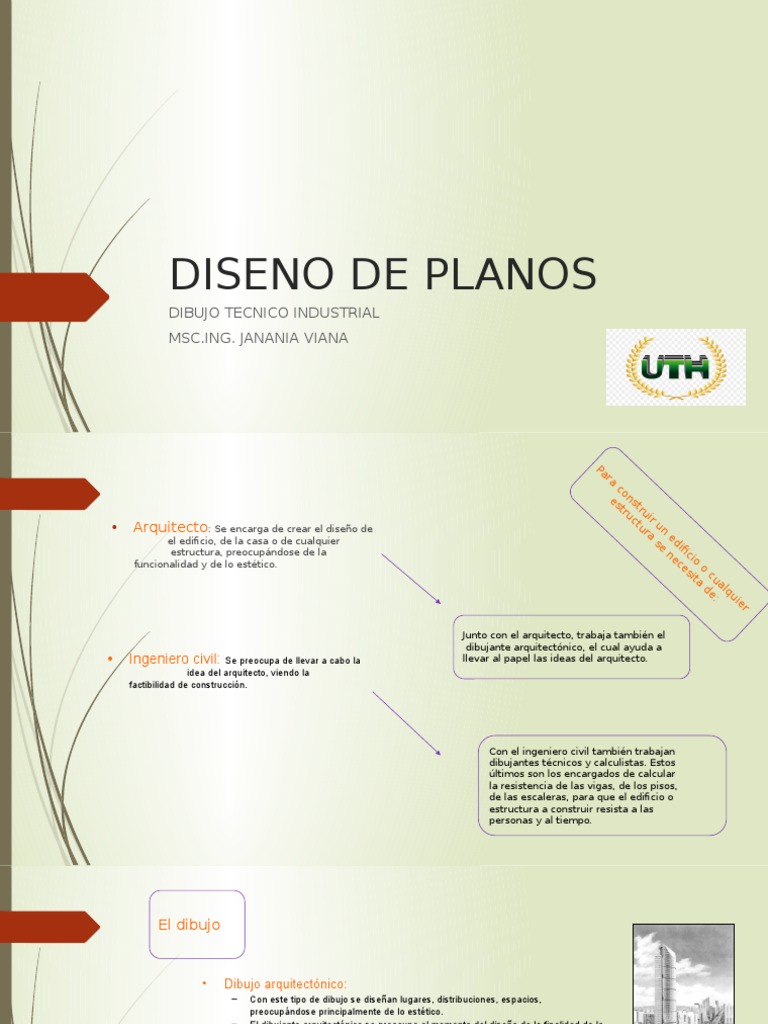

DISENO DE PLANOS

DIBUJO TECNICO INDUSTRIAL

MSC.ING. JANANIA VIANA
 Pa
r a
co
es ns
tr tru
uc ir
tu u
• Arquitecto: Se encarga de crear el diseño de ra n e
el edificio, de la casa o de cualquier se d i
estructura, preocupándose de la ne fici
funcionalidad y de lo estético. ce o o
si c
ta ua
de l q
: uie
r

Junto con el arquitecto, trabaja también el

dibujante arquitectónico, el cual ayuda a
• Ingeniero civil: Se preocupa de llevar a cabo la llevar al papel las ideas del arquitecto.
idea del arquitecto, viendo la
factibilidad de construcción.

Con el ingeniero civil también trabajan

dibujantes técnicos y calculistas. Estos
últimos son los encargados de calcular
la resistencia de las vigas, de los pisos,
de las escaleras, para que el edificio o
estructura a construir resista a las
personas y al tiempo.
El dibujo

• Dibujo arquitectónico:
– Con este tipo de dibujo se diseñan lugares, distribuciones, espacios,
preocupándose principalmente de lo estético.
– El dibujante arquitectónico se preocupa al momento del diseño de la finalidad de la
construcción, de la funcionalidad, de la orientación, del estilo, requerimientos,
materiales, clima, etc.

• Dibujo técnico:
– Con el dibujo técnico se dibujan los detalles de un diseño, ya sea una casa o un
edificio, o un espacio cualquiera, mostrando vigas, puntos de apoyo, techumbres
etc.
– Con dibujo técnico se pueden representar planos arquitectónicos, planos
eléctricos, planos de circuitos, etc.
Clasificación del dibujo

Croquis Plano Dibujo

Representación a mano
alzada respetando las
proporciones de los
objetos.

Representación de los
objetos en relación con
su posición o la función
que cumplen, tomando
en cuenta medidas.
 PLANO
“Representación gráfica del proyecto, describiéndolos
exhaustivamente”.

1. Recoger los antecedentes que existan antes de realizarse el FU

N
proyecto.

2. Definir de una manera exacta, unívoca y completa todos y

cada uno de los elementos del proyecto, tanto en formas como CI Completos
dimensiones y características esenciales.
O suficientes
3. Representar el funcionalismo de los elementos y N concisos
combinaciones de elementos que componen el proyecto.

4.Indicar la flexibilidad de las soluciones adoptadas y sus posibilidades de

ES
ampliación.

5. Reflejar la influencia de la modificación sobre el área circundante

Los planos tienen un carácter
vinculante en las reclamaciones
jurídicas de un Contrato de Obra, los
planos forman parte de la
Los documentos arquitectónicos se complementan con un documento llamado documentación contractual del
especificaciones, que es una relación detallada de los materiales y la mano de obra proyecto.
para las distintas partes de la estructura terminada
 PLANO
Desde el punto de vista de ejecución
deben:

1. Ser fácilmente comprensibles por cualquier técnico, contratista

o instalador ajeno al proyectista.

2. Deben ser “medibles” puesto que en base a ellos se hacen las

“mediciones y presupuesto.

3. Facilitar la planificación de la ejecución de obras e instalaciones.

4. Deben permitir el control de la obra en cuanto a plazos y

calidades por parte de la Dirección Facultativa.

5. Deben quedar como documentos representativos de las obras

e instalaciones.
 PLANO
características:

1. Los planos se ordenan de lo general a lo particular.

2. Cuando puedan individualizarse obras, aparecerán seguidos todos los planos que
definan la obra individualizada.
3. Los planos deben contener un cajetín, en el que se hará constar: ƒ
Promotor.
Título del proyecto.
Designación del plano. ƒ
Número de identificación del plano (u hoja si hay varias)
Escala del plano. Si hay varias, se indicará escalas varias y se pondrá la escala
debajo de cada dibujo.
Nombre del proyectista y empresa consultora (si la hubiere).
Firma del proyectista.
Fecha del proyecto.
 PLANO
Conceptos en contenido
LA PLANTA.

Las plantas son representaciones gráficas de

proyecciones ortogonales realizadas sobre un
plano horizontal, generalmente a escala, que
muestran visiones de un objeto, edificio o entorno
vistos desde arriba. En ellas se cumple que
cualquier plano paralelo al del cuadro conserva su
verdadera magnitud, dimensiones, forma y
proporciones

Escala Recomendada 1:100 o 1:50

 PLANO
Conceptos en contenido
LA SECCION O CORTES

Es una proyección ortogonal de un objeto que

muestra como aparecería éste si lo cortase en
plano secante, nos descubre su constitución,
composición y organización internas. Igual
que los alzados, las secciones confinan a dos
dimensiones (altura y anchura o longitud) la
complejidad tridimensional de un objeto. Con
frecuencia las utilizamos para diseñar y
comunicar detalles constructivos y de montaje
de mobiliario y ebanistería.

Escala Recomendada 1:100 o 1:50 o 1:20

EL ALZADO O FACHADAS

Son dibujos ortogonales de sus exteriores vistos

horizontalmente. Un alzado es la proyección
ortogonal de un objeto o edificio, sobre un plano
del cuadro y paralelo a uno de sus lados,
manteniendo su verdadera magnitud, forma y
proporciones.

Escala Recomendada 1:100 o 1:50

 PLANO
Conceptos en contenido
DIBUJOS DE DETALLE.

Un juego de dibujos arquitectónicos contendrá,

además de las plantas y los alzados, dibujos a
mayor escala de aquellas partes que no sean
indicadas con suficiente nitidez sobre los hechos a
pequeña escala, se precisan detalles de las
escaleras y secciones de detalles de diversos
elementos, como cimentaciones, ventanas,
entramados, etc
 PLANO
REVISION

1.Revísense todas las cotas generales de los planos, cuidándose que estén de acuerdo
en los distintos planos.

2. revísense las cotas estructurales de los planos, comprobando que los ejes de las
columnas estén en línea a través de los distintos pisos.

3. revísense las cotas de situación de los planos, vigilando si todos los huecos están
alineados verticalmente y si los ejes de las comunicaciones se conservan por la
apropiada situación en la planta horizontal de dichos huecos.

4. véase si los dibujos de detalle están acotados de modo que correspondan con las
cotas del plano a que se refieren y si ellas permiten un ajuste adecuado con las obras
contiguas.

5. revísense todas las puertas en cuanto a su tamaño adecuado y su apertura y cierre

 PLANO REVISION
6. revísense los dibujos y las notas de todos miembros estructurales

7. revísense los tamaños y las situaciones de todos los conductos para cables eléctricos,
tuberías ventilación, humo, etc.

8. revísense las situaciones y notas de enchufes y salidas de la instalación eléctrica, así como
los interruptores de la misma.

9. cuídese que distintas instalaciones no estén indicadas para que se coloquen en el mismo
lugar.

10. compruébese si todas las notas están completas y son exactas.

11. compruébese las especificaciones de los dibujos, asegurándose de que no existen

discrepancias y que están completas en todos sus detalles.

12. compruébese si todo esta de acuerdo con las leyes y reglamentos de la construcción
En los planos hay distintos tipos de vistas

Un techo

Vista lateral: desde un costado

En los planos hay distintos tipos de vistas

Un techo

Planta: vista plana desde arriba

En los planos hay distintos tipos de vistas

Un techo Elevación: vista desde el frente, incluyendo medidas de altura

 JUEGO DE
PLANOS
1. ESQUEMA DE UBICACION
2. PLANTA DE CONJUNTO
3. PLANTA ARQUITECTONICA
4. PLANTA DE ACABADOS CON SUS CUADROS DE SIMBOLOGIA
5. FACHADAS O ELEVACIONES
6. CORTES O SECCIONES
7. PLANTA DE INSTALACIONES ELECTRICAS CON SU SIMBOLOGIA
8. PLANTA DE INSTALACIONES HIDRAULICAS CON SU SIMBOLOGIA
9. PLANTA ESTRUCTURAL (CIMENTACION)
10.PLANTA ESTRUCTURA DE ENTREPISO
11.PLANTA ESTRUCTURAL DE TECHOS
12.PLANOS DE DETALLES
13.PLANO DE INSTALACIONES ESPECIALES
JUEGO DE
ESQUEMA DE UBICACION

PLANOS
JUEGO DE
PLANTA DE CONJUNTO

PLANOS
JUEGO DE
PLANTA ARQUITECTONICA

PLANOS
JUEGO DE
PLANTA DE ACABADOS

PLANOS
JUEGO DE
FACHADAS O ELEVACIONES

PLANOS
JUEGO DE
PLANOS
PLANOS DE CORTES
 JUEGO DE
PLANOS
PLANOS DE INSTALACION ELECTRICA
JUEGO DE
PLANOS
PLANOS DE INSTALACION
HIDROSANITARIA
JUEGO DE
PLANOS
PLANOS DE CIMENTACION
JUEGO DE
PLANOS
PLANOS DE ENTREPISO
JUEGO DE
PLANOS
PLANOS DE TECHOS
JUEGO DE
PLANOS
PLANOS DE DETALLES
JUEGO DE
PLANOS
PLANOS REALISTICOS
Actividad para
casa

Colocar en cuaderno de clase toda la simbologia asociada

a planos, presentada en el document

Dibujo e interpretacion de planos / Universidad de hidalgo
