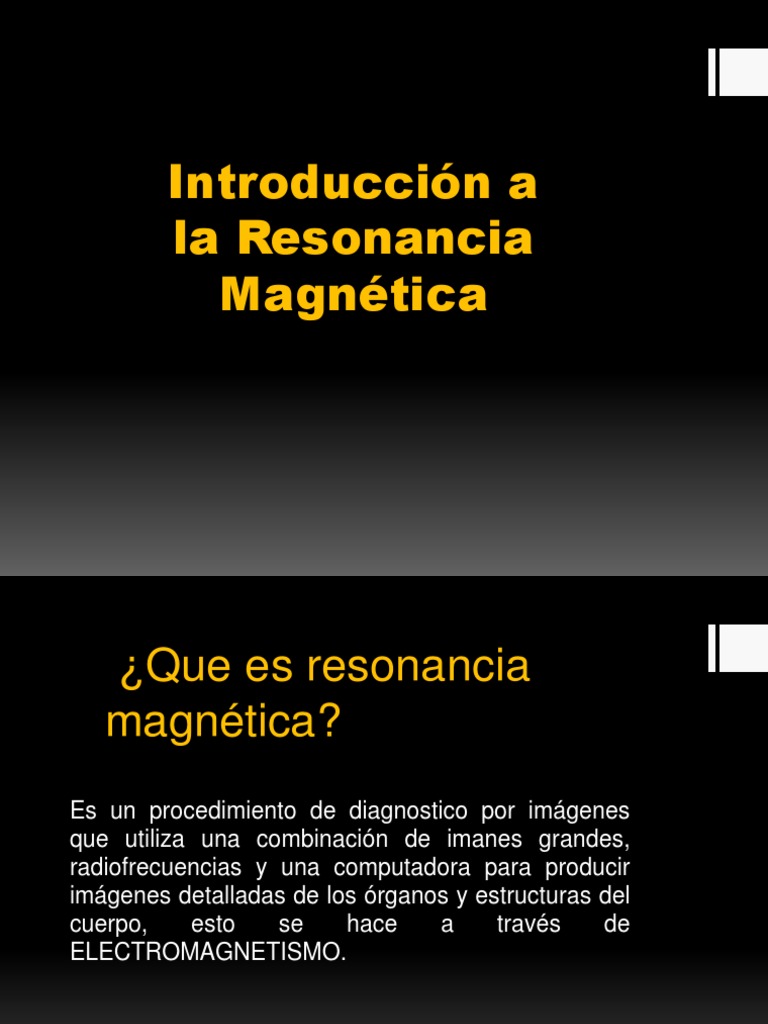

Introducción a

la Resonancia
Magnética
 ¿Que es resonancia
magnética?
Es un procedimiento de diagnostico por imágenes
que utiliza una combinación de imanes grandes,
radiofrecuencias y una computadora para producir
imágenes detalladas de los órganos y estructuras del
cuerpo, esto se hace a través de
ELECTROMAGNETISMO.
Historia de la Resonancia Magnética

 Los romanos fueron los

primeros en utilizar imanes
 Jean Baptiste Joseph
Fourier desarrolló un
método matemático para
analizar la transferencia de
calor entre los cuerpos
sólidos
 Nikola Tesla descubrió el
campo magnético rotatorio,
la unidad de fuerza de un
campo magnético es el
Tesla(1 Newton/amperio-
metro)
 La resonancia magnética nuclear fue descrita y medida en rayos
moleculares por Isidor Rabi en 1938. Ocho años después, en 1946,
Félix Bloch y Edward Mills Purcell refinan la técnica usada en líquidos y
en sólidos, por lo que compartieron el Premio Nobel de física en 1952.

 Raymond Damadian Vahan, un americano-armenio médico e inventor

de la primera RM (resonancia magnética) de la máquina de
exploración.

 El primer escáner de cuerpo MR en 1969.

 Damadian fue el primero en realizar una exploración completa del

cuerpo de un ser humano en 1977 para diagnosticar el cáncer
 Fechas Importantes
1939: El experimento crucial, Rabí desarrolló las técnicas de
haces moleculares. Esto permitió la observación de RMN y
constituyó la primera medición del momento magnético del
protón. En este momento nació la RMN, pero Rabi la denominó
Espectroscopía de Radiofrecuencia.

1945: Purcell, Torrey y Pound hicieron la primera detección de

RMN en materia condensada. En Diciembre de 1945, Bloch
consiguió detectar también señales de RMN de protón.

1949: E. Hahn demostró que usando secuencias de pulsos se

generaban ecos de spin.
 1961-62: en España se utilizaron los primeros Espectrómetros de
RMN.
 1966: se construyeron imanes permanentes de solenoide, con
campos estables mucho más elevados (Permitían medir protones
a 220 MHz).

 1973-76: surge la RMN bidimensional (2D), que posteriormente se

ha extendido hasta 3 y 4 dimensiones.
 1974: El grupo de investigadores de la Universidad de Aberdeen:
Jim Hutchison, Bill Edelstein et col. Publican la primera imagen de
RMN del cuerpo de un ratón.

 En la actualidad, el campo magnético homogéneo ha aumentado

por encima de los 900 MHZ para protón y el desarrollo de la
informática, nos ha permitido utilizar ordenadores de gran
capacidad y velocidad en RMN, gracias a esto, la RMN,
es una técnica diagnóstica rutinaria en los hospitales de
todo el mundo.
 Equipo de RM
El equipo de resonancia magnética está conformado por
un gran imán con forma de anillo que suele tener un túnel
en el centro.
Los pacientes se ubican en una camilla que se desliza
hacia el interior del túnel.
En algunos centros, las máquinas de resonancia son
abiertas, es decir que tienen aberturas más grandes y son
muy útiles para los pacientes que sufren de claustrofobia.
Las máquinas de resonancia magnética se encuentran en
hospitales y centros radiológicos.
Nota: La sala debe estar a temperatura de
16 0C a 24 0C, con una humedad relativa
de 40% a 60%.
Elementos que constituyen un
escáner RM
 Imán superconductor
 Bobinas de volumen
 Bobinas de superficie
 Bobinas de gradiente
Panel de control
Sala del operador:
Monitores: En esta sala, solo se encuentra un
monitor, es de tipo LCD, el cual tiene una alta
resolución con matriz de 1080x1220.

Nota: esta sala del operador debe estar a una

temperatura de 16 0C a 30 0C con una
humedad relativa de 40% a 70%.
Funciones de monitor
 1. Información de pacientes. (nombre, núm. De
identidad, edad, fecha de nacimiento, etc.)

 2. Visualización de los estudios ya realizados.( por

fecha hasta el más reciente)

 3. Adquisiciones de imágenes, datos de paciente

reincidentes y protocolos a utilizar.

 4. Gestión de archivos, con este podemos guardar

los estudios en DVD o mandarlos por la red.

 5. También tenemos ventanas e iconos, que se le

conocen como MTB
 mouse

teclado
Sala de ordenadores

La temperatura en la unidad de IRM es de

mucha importancia ya que requiere una
temperatura más baja que la temperatura
ambiente. Esta sala debe estar a una
temperatura de 20 a 24 grados °C, de
40% a 70%. De humedad
Protones y su Spin
 Las moléculas de agua están
constituidas por dos moléculas de
Hidrógeno y una de Oxígeno.
 El átomo de Hidrógeno posee un protón
y un electrón.
 Dicho protón en el núcleo del átomo es
quien proveerá la señal de RM
Atomo de ´Hidrógeno
Molécula de agua
Agua
Protón

H H
O
 Protones y su Spin
 Los protones poseen una propiedad llamada Spin e
indica que tienen un momento angular, están
rotando sobre su eje al igual que un trompo.
El spin se representa mediante un vector
Spin
que sigue la regla de la mano derecha.
 Adicionalmente poseen un momento magnético,
quiere decir que generan un campo magnético,
similar a un imán.

S
N
 Precesión
 Que sucede cuando dicho protón es sometido
a un campo magnético externo uniforme Bo?
 Su Spin hace que el protón comience un
movimiento de precesión a una frecuencia w
proporcional a la intensidad del campo
externo Bo.
 El valor de w viene dado por la ecuación de
Larmor que la relaciona con Bo y con la
constante gyro-magnética g (constante de
proporcionalidad dependiente del átomo en
cuestión):
B0

w
w=g.
B0
Orientación de los protones
Cuando el campo magnético
externo Bo es nulo, los spines se
orientan en forma aleatoria.
Resultando una magnetización
neta M igual a cero.

M=0
 Excitación
 La idea es hacer que estos protones absorban
energía y cambien de nivel (del paralelo al
antiparalelo), esto se logra utilizando RF.
 Los pulsos de RF deben ser de una frecuencia f
que sea igual a la frecuencia de Larmor, solo así
se producirá la absorción de energía. Es a esto
que se llama resonancia.

w=g. z

Excitación B0
M0
RF a
w M
y
x y x
Medición de la señal de MR
 Cuando el pulso de RF es quitado, los protones
vuelven a su estado inicial, emitiendo la energía
que absorbieron cuando el pulso de RF estaba
presente. A este proceso se le llama relajación
 Separamos el vector de M en dos componentes,
Mz se llama componente longitudinal y Mxy se
llama transversal.
 Se dispondrán antenas de tal modo que solo la
componente transversal Mxy sea captada
B0 z
V

MZ M

t
MXY
pulso de RF
x y
Verctor Mxy
 Codificación Espacial
 De esta forma utiliza uno de los gradientes (z por ejemplo) para excitar
solo una slice (rebanada) de tejido para así formar una imagen en 2D.
 Luego los otros 2 gradientes se utilizan para lograr codificación en
frecuencia.
 De esta forma cada punto del espacio posee un único valor de
frecuencia. Es decir cada voxel (píxel en mi imagen) va a responder a
una frecuencia de resonancia diferente.
 En realidad se utiliza codificación en frecuencia en una dirección y en
fase en la otra pero no vamos a entrar en detalle.
 Al recibir la señal de MR, recibimos la suma de todos los protones de
todo el slice excitado. Luego utilizando Fourier como sabemos,
separamos en componentes de frecuencia y tendremos así el valor de
cada uno de nuestros pixeles.

B0
f0 + 2Df
f0 - 2Df

f0 + Df
f0 - Df

f
f0
 Gradientes
 La idea es lograr variaciones en el cambo Bo, en
cada una de las direcciones.
 Para ello hay 3 gradientes, Gx, Gy, Gz.

Gradiente positivo
Z G De 5mT/m
(m) (mT)
B0
+0.25

+1.25
Y

B0
Iso-centro
X
B0

-1.25

-0.25

-0.25 Iso-centro +0.25 X

(m)
Selección del slice
 Dependiendo que gradiente utilice para hacer la selección
del slice vamos a obtener la imagen
Gradiente
utilizado para
seleccionar el
slice: X Y Z

SAGITAL CORONAL TRANSVERSAL

 Términos en Resonancia Magnética
 HIPOINTENSO= OSCURO
 HIPERINTENSO=BLANCO
 ISOINTENSO= GRIS
Secuencias en Resonancia magnética

Secuencia T1:
Tienen muy buena correspondencia anatómica pero poco
sensibles los cambios patológicos (al no ser con la
aplicación de MC)
En la imagen se vera hipointenso.
Tiempo de relajación longitudinal .
Los tejidos y su apariencia T1

 La médula ósea: - es generalmente brillante

 Musculo- gris
 Sangre en movimiento: - oscuro
 La materia blanca: - más blanca
 La materia gris: - gris
 Hueso : - oscuro
 Grasa: - brillante
 Aire: - oscuro
 Secuencia T2:
Se utilizan con mayor frecuencia para detectar
cuadros patológicos.
Observamos los líquidos hiperintensos sin usar
medios de contraste
 Tejidos y su apariencia

 Músculos- gris (más oscuro que la señal muscular en

las imágenes T1)
 Grasa - brillante (más oscuro que la señal de la grasa
en las imágenes T1)
 Materia blanca - más oscuro que el gris
 La materia gris - gris
 Fluidos - brillantes
 hueso - oscuro
 Aire - oscuro
Estudios que se realizan en RM
• IRM CEREBRAL IRM • IRM DE MUSLO
OIDO/MASTOIDES • IRM MUÑECA
• IRM ORBITAS • ANGIORESONANCIA
• IRM MAMA CEREBRAL
• IRM HOMBRO • ANGIO ARTERIAL VENOSO
• IRM CUELLO CEREBRAL
• IRM COLUMNA • ANGIO CAROTIDAS
• IRM ABDOMEN SUPERIOR • ANGIO MIEMBRO SUPERIOR
• IRM ABDOMEN INFERIOR • ANGIO TORAX
• IRM RODILLA • ANGIO AORTA ABDOMINAL
• IRM PIE • ANGIO MIEMBRO INFERIOR
• IRM PIERNA • COLANGIORESONACIA
• IRM TOBILLO
• IRM HIPOFISIS
Ventajas De La Resonancia Magnética

 No usa radiaciones ionizantes.

 Tiene una excelente resolución de contraste de
los diferentes tejidos y resolución anatómica.
 Es una herramienta valiosa para el diagnóstico
de una amplia gama de patologías.
 Permite realizar imágenes de cuerpo entero.
 Tiene la posibilidad de hacer estudios vasculares
sin aplicar material de contraste.
 Permite a los médicos evaluar el sistema biliar
en forma no invasiva y sin la inyección de
contraste.
Desventajas De La Resonancia Magnética
 Los estudios son más largos.
 Sedacion de pacientes no colaboradores.
 Existe un peligro inherente al campo magnético de alto
poder, el cual puede atraer objetos metálicos o dañar
instrumentos electrónicos.
 Puede causar fibrosis sistémica nefrógena por el el uso de
MDC (Gadolinio).
 Es menos eficaz que la TC para detectar calcificaciones,
alteraciones óseas y articulares, y hemorragia
subaracnoidea aguda.
 Peligro inherente al campo magnético por atracción hacia el
de objetos metálicos
GRACIAS
