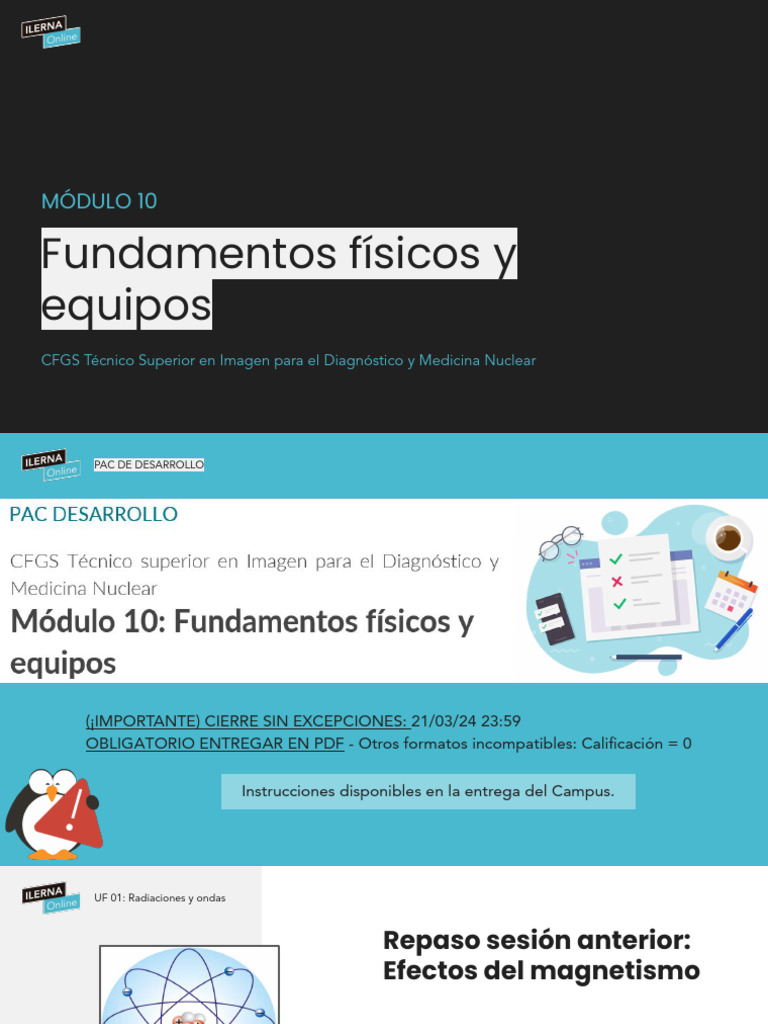

MÓDULO 10

Fundamentos físicos y
equipos
CFGS Técnico Superior en Imagen para el Diagnóstico y Medicina Nuclear
 PAC DE DESARROLLO

(¡IMPORTANTE) CIERRE SIN EXCEPCIONES: 21/03/24 23:59

OBLIGATORIO ENTREGAR EN PDF - Otros formatos incompatibles: Calificación = 0

Instrucciones disponibles en la entrega del Campus.

UF 01: Radiaciones y ondas

Repaso sesión anterior:

Efectos del magnetismo

Sobre los electrones: la orientación de las órbitas es

generalmente equilibrada, por lo que la suma de los
campos resulta en un campo magnético nulo.

Sobre los protones: los protones de un átomo giran

sobre sí mismos. Este movimiento se denomina “espín”.

En este caso, los campos magnéticos no son

equilibrados debido a que el núcleo no tiene un número
parejo de protones y de neutrones. Por tanto, pueden
ser detectados en Resonancia Magnética (RM).
 UF 01: Radiaciones y ondas

Repaso sesión anterior:

Principios básicos de una resonancia magnética
En los sistemas de resonancia magnética, aplicamos un campo magnético estático de gran intensidad que orienta a
los protones del hidrógeno presente en el cuerpo, en la misma dirección del campo. Aplicamos un pulso de
radiofrecuencia con una antena que desvía el ángulo de spin de los protones aumentando su energía. Al cesar el
pulso, los protones vuelven a su estado inicial, liberando la energía absorbida en forma de onda
.
Podemos calibrar los aparatos para detectar elementos como moléculas de agua, hemoglobina oxigenada, o
neurotransmisores.

Energía

Detectamos
Detectamosemisión
emisión
Aplicamos un de
de energía al volver
energía al volver
Aplicamos campo
pulso de los
los protonesalal
protones
magnético
radiofrecuencia estado
estado inicial
inicial
UF 01: Radiaciones y ondas

Repaso sesión anterior:

Campos Magnéticos
La magnitud de un campo magnético generado por una
corriente eléctrica se puede calcular con la siguiente
ecuación:

- B= Magnitud del campo magnético (en Teslas)

- I = Intensidad de la corriente aplicada
- n= número de espiras del solenoide
- r = radio del solenoide
- k = constante de proporcionalidad (permeabilidad
magnética del vacío)
Ejemplo: Tenemos dos aparatos de resonancia magnética en el hospital donde trabajamos. Los dos tienen el
mismo tamaño, pero el aparato A presenta una bobina con 2000 espiras y el aparato B presenta una bobina
con 4000 espiras. Si al aplicar una corriente de 50 Amperios, el aparato A ha producido un campo de 6
Teslas. ¿Cuál será la magnitud del campo B?

n=2000 espiras B= 6 Teslas

n=4000 espiras B= ? Teslas

Ejemplo: Tenemos dos aparatos de resonancia magnética en el hospital donde trabajamos. Los dos tienen el
mismo tamaño, pero el aparato A presenta una bobina con 2000 espiras y el aparato B presenta una bobina
con 4000 espiras. Si al aplicar una corriente de 50 Amperios, el aparato A ha producido un campo de 6
Teslas. ¿Cuál será la magnitud del campo B?

n=2000 espiras B= 6 Teslas

n=4000 espiras B= 12 Teslas

Ejemplo: Se han hecho reparaciones sobre el Aparato A y como resultado se ha ampliado la distancia del
electroimán al centro de la zona de actuación. La distancia anterior era de 0,4 metros y ahora es de 0.8
metros. Si antes de la reparación, una corriente de 50 Amperios producía un campo de 6 Teslas ¿Cuál será
ahora la magnitud del campo magnético?

r=0.4 metros B= 6 Teslas

r=0.8 metros B= ? Teslas

Ejemplo: Se han hecho reparaciones sobre el Aparato A y como resultado se ha ampliado la distancia del
electroimán al centro de la zona de actuación. La distancia anterior era de 0,4 metros y ahora es de 0.8
metros. Si antes de la reparación, una corriente de 50 Amperios producía un campo de 6 Teslas ¿Cuál será
ahora la magnitud del campo magnético?

r=0.4 metros B= 6 Teslas

r=0.8 metros B= 3 Teslas

 M10
UF 02: Equipos de rayos X, TC y
radioterapia
Video-tutoría 4
 UF 02: Equipos de rayos X, TC y radioterapia

Índice

¿Qué veremos en esta

sesión?

- Principales elementos de un equipo de

radiología
- Producción rayos X: Colisiones Coulombianas
- Radiación característica y radiación de frenado
- Interacción de los rayos X con la materia
- Parámetros que influyen en la calidad de imagen
UF 02: Equipos de rayos X, TC y radioterapia

Principales elementos de
un equipo de radiología

- Alimentación de corriente
- Tubo generador de rayos X
- Consola de mandos
- Bucky de mesa
- Bucky de mural
UF 02: Equipos de rayos X, TC y radioterapia

Principales elementos de
un equipo de radiología
- Alimentación de corriente: Conectada al
generador, proporciona la adecuada energía al
tubo de rayos x.
- Tubo generador de rayos X
- Consola de mandos
- Bucky de mesa
- Bucky de mural
UF 02: Equipos de rayos X, TC y radioterapia

Principales elementos de
un equipo de radiología
- Alimentación de corriente
- Tubo generador de rayos X: Presenta en su
interior un polo negativo (cátodo) y uno positivo
(ánodo), genera los rayos X mediante un chorro
de electrones (también llamado Tubo de
Coolidge).
- Consola de mandos
- Bucky de mesa
- Bucky de mural
UF 02: Equipos de rayos X, TC y radioterapia

Principales elementos de
un equipo de radiología
- Alimentación de corriente
- Tubo generador de rayos X
- Consola de mandos: Panel mediante el cual
regulamos los parámetros de la corriente
electrónica del tubo.
- Bucky de mesa
- Bucky de mural
UF 02: Equipos de rayos X, TC y radioterapia

Principales elementos de
un equipo de radiología
- Alimentación de corriente
- Tubo generador de rayos X
- Consola de mandos
- Bucky de mesa: Receptor con una rejilla
antidifusora donde situamos el chasis receptor de
la imagen.
- Bucky de mural
UF 02: Equipos de rayos X, TC y radioterapia

Principales elementos de
un equipo de radiología
- Alimentación de corriente
- Tubo generador de rayos X
- Consola de mandos
- Bucky de mesa:
- Bucky de mural: Receptor con una rejilla
antidifusora donde situamos el chasis receptor de
la imagen.
 Vacío
Se producen
colisiones
coulombianas

Filamento metálico

Electrones Ánodo de tungsteno

Rayos X
 UF 02: Equipos de rayos X, TC y radioterapia

Colisiones Coulombianas
Son aquellas que se producen cuando las cargas de
las partículas incidentes interactúan con las cargas
de las partículas de la materia objetivo (inducida),
resultando en una transferencia de energía. Existen
varios tipos:
corriente corriente
eléctrica eléctrica - Colisiones elásticas
- Colisiones inelásticas
- Colisión radiativa
Rayos X

Dentro del tubo de vacío se producen los

tres tipos, pero nos interesan
principalmente las radiativas
(¡NO RADIACTIVAS!)
UF 02: Equipos de rayos X, TC y radioterapia

Colisiones Coulombianas

Son aquellas que se producen cuando las cargas de las

partículas incidentes interactúan con las cargas de las
partículas de la materia objetivo (inducida), resultando en
una transferencia de energía:

- COLISIONES ELÁSTICAS: Cuando la partícula

incidente colisiona contra el átomo y es desviada,
pero la estructura atómica no se ve afectada.
UF 02: Equipos de rayos X, TC y radioterapia

Colisiones Coulombianas
Son aquellas que se producen cuando las cargas de las
partículas incidentes interactúan con las cargas de las
partículas de la materia objetivo (inducida), resultando en
una transferencia de energía:

- COLISIONES INELÁSTICAS: Cuando la partícula

incidente colisiona contra un electrón, con
suficiente energía como para producir dos efectos
posibles: excitaciones o ionizaciones
UF 02: Equipos de rayos X, TC y radioterapia

Colisiones Coulombianas
Son aquellas que se producen cuando las cargas de las
partículas incidentes interactúan con las cargas de las
partículas de la materia objetivo (inducida), resultando en
una transferencia de energía:

- COLISIÓN RADIATIVA: Cuando la partícula

incidente frena por influencia del núcleo
atómico y en el proceso emite las ondas
electromagnéticas que componen los rayos X.

¡Importante! La proporción de electrones que

producen radiación de frenado es muy pequeña,
alrededor del 1%. El resto de energía se disipa
en forma de calor.
 UF 02: Equipos de rayos X, TC y radioterapia

Curva producción Rayos X

Radiación característica
y radiación de frenado
Pese a que la radiación de frenado es la principal fuente de
producción de interés de rayos X, en realidad los rayos X
muestran un espectro de producción con dos fuentes:

- Parte continua del espectro: Producido por la

radiación de frenado, oscila según el voltaje aplicado
a la corriente.

- Parte discreta del espectro: Producida por

ionizaciones en el ánodo. Sólo producen emisión de
rayos X en un nivel de voltaje determinado, que
cambia en función del material del ánodo.

Importante: El espectro de rayos X producido depende de las características de

la corriente aplicada y de la densidad del material del ánodo.
 UF 02: Equipos de rayos X, TC y radioterapia

Radiación característica

Parte discreta del espectro: Producida por ionizaciones en el ánodo. Sólo producen emisión de
rayos X en un nivel de voltaje determinado, que cambia en función del material del ánodo.

Importante: Las ionizaciones en espectro característico producen emisión de rayos X cuando un

electrón externo se mueve para “rellenar” el hueco producido.
 UF 02: Equipos de rayos X, TC y radioterapia

Efectividad del tubo

Rayos X
característicos
de la ionización
Rayos X por del tungsteno
Bremsstrahlung

kV aplicado

Cada equipo presentará unas curvas de espectro

de producción distintas, en función de las
aleaciones y materiales que compongan su ánodo
 UF 02: Equipos de rayos X, TC y radioterapia

Parámetros que influyen en

la curva de emisión
Las características de la emisión de rayos X pueden modificarse en
la consola de mandos según los siguientes parámetros:

Tiempo de exposición: La cantidad de fotones aumenta

linealmente con el tiempo que estamos emitiendo sobre el
paciente.

Intensidad de la corriente en el tubo (mA): La intensidad del chorro

de electrones (medida en miliAmperios) nos determina la amplitud
del espectro, es decir la cantidad de ondas que emitirá el
proyector. Normalmente se relaciona con el tiempo, de manera
que lo expresamos como “miliamperios por segundo” o “mAs”

El potencial o tensión del tubo (kV): Un aumento de la tensión

Fotón = fragmento de onda (medida en kiloVoltios) aumenta proporcionalmente la generación
de rayos X en el espectro continuo. Los tubos de rayos X suelen
usar rangos de voltaje que van desde 20 a 120kV.
 Parámetros que influyen
UF 02: Equipos de rayos X, TC y radioterapia

en la curva de emisión
Además de los parámetros indicados, podemos usar las
siguientes medidas para ajustar la calidad del haz producido y la
dosis que recibe el paciente:

Rectificar la onda: Si optimizamos los valores de kV y mAs entre

ellos, podemos conseguir la mejor calidad de imagen posible
para cada parte del cuerpo con la menor dosis posible para el
paciente.

Distancia: Usar la distancia máxima posible que nos permita una

imagen de calidad reducirá la dosis recibida por el paciente.

Uso de filtros en el haz: Mediante el uso de filtros de aluminio,

podemos parar los fotones de baja energía antes de que lleguen
al paciente. Estos fotones aumentan la dosis recibida, pero no
sirven para producir una imagen de calidad. Por el contrario, los
fotones de alta energía, que sí servirán para generar una imagen,
podrán atravesar el filtro sin problema.
 UF 02: Equipos de rayos X, TC y radioterapia

Interacción de los rayos X

con la materia
Cuando los rayos X atraviesan un material determinado,
sufren procesos atenuación, en proporción a la densidad
de la materia. Esto afecta a la imagen obtenida, y
produce que en radiodiagnóstico podamos observar 5
grandes grupos de densidades.

+ densidad
- Metal
- Calcio
- Agua
- Grasa
- densidad - Aire
 UF 02: Equipos de rayos X, TC y radioterapia
Interacción de los rayos X con la materia

ATENUACIÓN = Dispersión + Absorción

Dispersión: Producida por el Efecto Compton,

Absorción: Producida principalmente por el Efecto
que produce un fotón dispersado con una
Fotoeléctrico. El fotón desaparece y el electrón
energía inferior al original y un electrón con
separado se convierte en un electrón libre.
energía cinética

Rayos X Rayos X
 UF 02: Equipos de rayos X, TC y radioterapia

Parámetros que influyen en la calidad de imagen

- Intensidad (mAs): Al aumentar el número de electrones (y por tanto el de ondas), aumentamos la
resolución.
 UF 02: Equipos de rayos X, TC y radioterapia

Parámetros que influyen en la calidad de imagen

- Tensión de corriente (kV): Al aumentar el voltaje aumenta la fuerza con la que llegan los rayos X al
paciente, por lo que aumenta también su capacidad de penetración. Como contrapartida, aumentar
el kV disminuye el contraste de la imagen.
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Qué elemento del equipo de radiología simple tiene como función controlar los parámetros de
disparo?

1- Alimentador de corriente
2- Bucky de mesa
3- Consola de mandos
4- Colimador
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Qué elemento del equipo de radiología simple tiene como función controlar los parámetros de
disparo?

1- Alimentador de corriente
2- Bucky de mesa
3- Consola de mandos
4- Colimador
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿En qué parte del tubo de rayos X se producen las colisiones coulombianas (impacto de los
electrones)?

1- Ánodo
2- Cátodo
3- En ninguno de los dos ya que se produce fuera del tubo
4- Consola de mandos
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿En qué parte del tubo de rayos X se producen las colisiones coulombianas (impacto de los
electrones)?

1- Ánodo
2- Cátodo
3- En ninguno de los dos ya que se produce fuera del tubo
4- Consola de mandos
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Cómo se denomina la colisión en la que la partícula incidente choca contra un electrón con
suficiente energía como para provocar ionizaciones y/o excitaciones?

1- Colisión elástica
2- Colisión inelástica
3- Colisión radiativa
4- Colisión termoiónica
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Cómo se denomina la colisión en la que la partícula incidente choca contra un electrón con
suficiente energía como para provocar ionizaciones y/o excitaciones?

1- Colisión elástica
2- Colisión inelástica
3- Colisión radiativa
4- Colisión termoiónica
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Cómo afectaría a la dosis que recibe el paciente un AUMENTO de la cantidad de corriente
(miliamperaje) que suministramos al tubo de rayos X?

1- Disminuiría la dosis
2- No afectaría a la dosis
3- Aumentaría la dosis
4- Ninguna es correcta
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Cómo afectaría a la dosis que recibe el paciente un AUMENTO de la cantidad de corriente
(miliamperaje) que suministramos al tubo de rayos X?

1- Disminuiría la dosis
2- No afectaría a la dosis
3- Aumentaría la dosis
4- Ninguna es correcta
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Qué efecto físico origina la radiación dispersa?

1- Efecto fotoeléctrico
2- Efecto Compton
3- Efecto gamma
4- Efecto Thomson
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

¿Qué efecto físico origina la radiación dispersa?

1- Efecto fotoeléctrico
2- Efecto Compton
3- Efecto gamma
4- Efecto Thomson
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

En la siguiente imagen podemos ver una radiografía de tórax en la que se ve muy blanca la
imagen por lo que no podemos distinguir casi las estructuras anatómicas del paciente ¿Cómo
será el Kilovoltaje seleccionado?

1- Kilovoltaje demasiado alto

2- Kilovoltaje demasiado bajo
3- Kilovoltaje adecuado
4- El kilovoltaje no afecta al contraste
 UF 01: Radiaciones y ondas

¿Te atreves a realizar un ejercicio sencillo?

En la siguiente imagen podemos ver una radiografía de tórax en la que se ve muy blanca la
imagen por lo que no podemos distinguir casi las estructuras anatómicas del paciente ¿Cómo
será el Kilovoltaje seleccionado?

1- Kilovoltaje demasiado alto

2- Kilovoltaje demasiado bajo
3- Kilovoltaje adecuado
4- El kilovoltaje no afecta al contraste
¡GRACIAS EQUIPO!
