Lección 3.3 Creando el primer componente del Mecanismo
Biela - Manivela
Objetivos de aprendizaje
1. Utilizar las herramientas más comunes en el Workspace Design > Solid para crear
la primer pieza componente del proyecto.
2. Aprender la metodología para creación de componentes.
3. Preparar las piezas individuales para ser posteriormente ensambladas.
Archivos requeridos
Ninguno
Proyecto a realizar

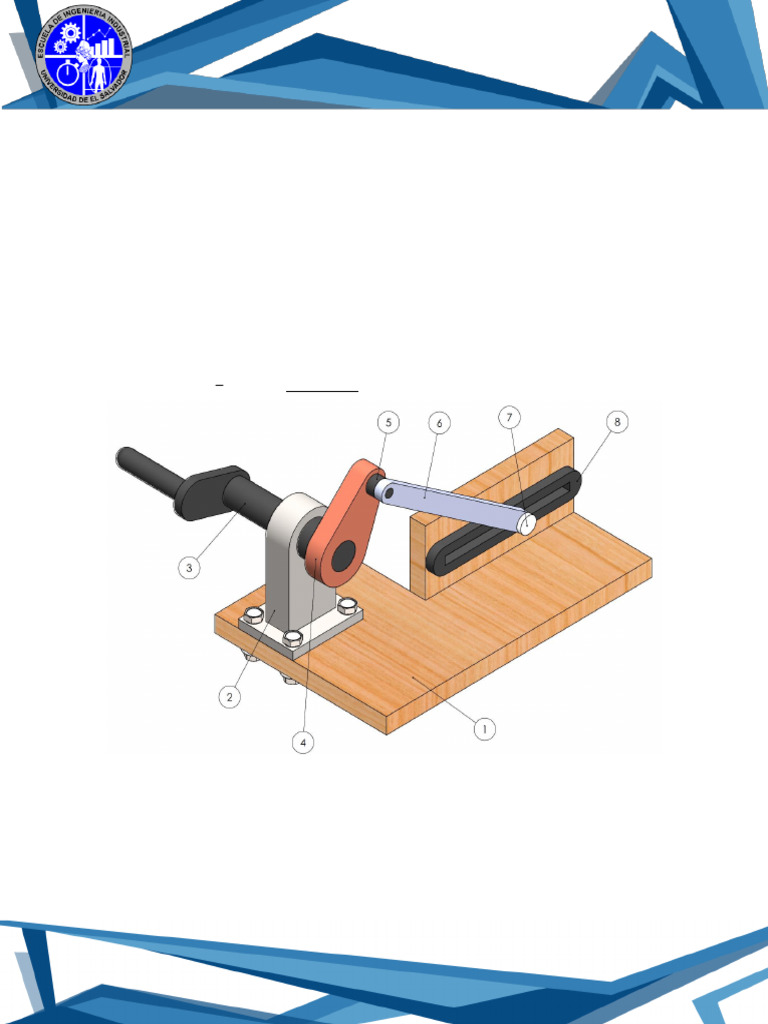

A continuación, se presentan los pasos a seguir para la creación de la base de un
Mecanismo Biela – Manivela simplificado.
Listado de piezas a elaborar:
1. Base
2. Soporte de eje
3. Eje con asidero
4. Manivela
5. Eje excéntrico
6. Biela
7. Pasador
8. Corredera
1
Pasos a seguir
Paso 1 Crear una nueva carpeta en el proyecto de la asignatura.
A. Desplegar el Data panel. Dando clic en el botón con los nueve cuadrados pequeños.
B. Dar clic en el botón New Folder, asegurándose estar dentro del proyecto deseado.
C. Bautizar la carpeta como “MECANISMO BIELA-MANIVELA” acá se guardarán
todas las piezas a crear en estas lecciones.
D. Verificar que la nueva carpeta quede dentro del proyecto deseado. Recuerde que
al dar clic en regresaría a la raíz del panel de datos.
Pieza 1: Base1
A continuación, se presenta un esquema de la primera pieza a elaborar.
1 Esta pieza se desarrollará a detalle, para el resto de piezas se le darán únicamente los pasos y nociones
generales ya que se espera que usted vaya adquiriendo poco a poco las destrezas que le permitan trabajar en
el software de manera autónoma.
2
Paso 2 Crear el archivo de la primera pieza
A. Iniciar desde un documento en blanco.
B. Dar clic en o presionar Ctrl + S.
C. Bautizar el archivo como: 1. Base. Se recomienda numerar las piezas para que se
ordenen en la carpeta del proyecto.
D. Verificar la ruta en donde está guardando la nueva pieza.
Una forma fácil de guardar rápidamente en la locación deseada, es
mantener activo el proyecto y carpeta destino deseado, así
aparecerá como primera opción de ubicación de guardado.
Paso 3 Crear componente previo a el modelado de la pieza
A. Dar clic en Design > Model > Create > New component, este paso prepara la pieza
para posteriormente ser ensamblada.
B. Otra forma de crear nuevo componente es: Design > Solid > Assemble > New
Component
3
C. Dejar las opciones de configuración predeterminada y dar clic en OK.
D. Verificar que el componente se haya creado en el “Browser”.
E. Dar doble clic en el nombre “Component1:1” y escribir: 1. Base
4
Paso 4 Bosquejar la geometría principal de la base
A. Seleccionar Design > Solid > Create > Create Sketch
B. Seleccionar el plano de planta, en este plano se iniciará el bosquejo que dará vida a la
base. Al seleccionarlo la vista cambiará a una proyección ortogonal.
C. Es importante la orientación de la vista para iniciar el bosquejo correctamente,
compruebe que el cubo de vistas esté de la siguiente forma:
Si no está en la posición deseada puede utilizar las flechas de
rotación ubicadas en la esquina superior derecha del cubo para rotar
la vista hasta hacerla coincidir con lo solicitado.
D. Seleccionar Design > Sketch > Create > Line (o Tecla L)
5
E. Bosquejar una línea vertical de 75 mm a partir del centro. Puede utilizar el botón central
de su ratón para acercar o alejar la vista, según sea su necesidad.
F. La creación de líneas continuará activa, ahora agregar una línea horizontal de 50 mm.
Note que puede agregar de una sola vez la cota digitando el valor en el cuadro de
edición de cota.
6
G. Agregar una línea vertical de 95 mm.
H. Agregar otra línea horizontal de 50 mm
7
I. Ordenar las cotas, para eso dar clic sostenido sobre las cotas y después arrastrarlas
hacia la posición deseada.
¡Unas cotas bien ordenadas es el principio de un bosquejo bien
ordenado! Y un bosquejo bien ordenado es el inicio de un buen
modelo.
J. Agregar una línea vertical de 170 mm que es la dimensión total de la base.
8
K. Agregar la última línea horizontal para cerrar el área, dicha línea deberá ser de 100 mm.
La cota de 100 mm no es necesaria pus todas las demás medidas están ya establecidas.
L. Verificar que el primer bosquejo de la base está terminado, al posicionar el ratón sobre
el área recién creada debe cambiar a celeste tal como se muestra en la figura, esto
significa que en efecto es un área cerrada lista para ser utilizada en otras operaciones.
9
Se debe buscar en todo momento que los bosquejos queden completamente definidos,
es decir que ninguna cota que defina las dimensiones haga falta. Toda la teoría de
acotación es aplicable.
M. Seleccionar Finish Sketch para dar por finalizado el bosquejo.
Paso 5 Extruir la plataforma de la base
A. Colocar el modelo en vista isométrica. Seleccionando a un costado del cubo de
vistas.
B. Seleccionar Design > Solid > Create > Extrude
C. Configurar el valor de 10 mm en el cuadro de dimensiones para darle la altura requerida
a la base.
D. Dar clic en OK, o presionar en su teclado la letra Enter.
10
Paso 6 Bosquejar el saliente de la base
A. Seleccionar Design > Solid > Create > Create Sketch
B. Seleccione la cara superior de la base para definir el plano donde se realizará el
bosquejo.
C. Seleccione Design > Sketch > 2 – Point Rectangle esta herramienta agregará un
rectángulo definido por dos puntos. O presionar la tecla R.
D. Bosquejar a partir del vértice interior un rectángulo de base 10mm y de altura 95 mm.
Puede guiarse con la imagen mostrada a continuación.
11
E. Acotar la base del rectángulo. Presione la tecla “D” seleccione la línea y arrastre la cota
hacia la posición deseada.
La otra dimensión del rectángulo no es necesario acotarla, ya que al dibujarla
relacionada a la base inicial esta adquiere las características de ella, en este caso el
largo que es de 95 mm.
F. Seleccionar Finish Sketch para dar por finalizado el bosquejo.
Paso 7 Extruir el saliente de la base
A. Colocar el modelo en vista isométrica. Seleccionando a un costado del cubo de
vistas.
B. Seleccionar Design > Solid > Create > Extrude
12
C. Seleccionar el área recién creada.
D. Digitar el valor de 40 mm para especificar la altura del saliente.
E. Prestar atención a los parámetros reflejados en el cuadro de configuración desplegado
a un costado. En el campo Operation debe estar elegida la opción “Join”.
F. Dar clic en Ok para finalizar la extrusión.
13
Paso 8 Guardar el progreso de la pieza
A. Clic en Guardar
B. Digitar en el campo Version Description: Cuerpo principal de la base. Esta descripción
representa los cambios o nuevos componentes agregados al diseño.
C. Dar clic en OK.
D. Dar clic en la esquina inferior derecha del archivo en este caso se lee “V2”
E. Verificar la actualización de la versión del archivo. Note que la descripción escrita se
refleja ya en la versión.
Es importante que mientras avanza en sus modelos al mismo tiempo vaya
guardando sus cambios.
14
Paso 9 Bosquejar el corte en el saliente
A. Seleccionar Design > Solid > Create > Create Sketch
B. Seleccionar la cara principal del saliente para definir el plano donde se realizará el
bosquejo. La vista cambiará a una proyección ortogonal para facilitar el bosquejado.
C. Seleccione Design > Sketch > 2 – Point Rectangle esta herramienta agregará un
rectángulo definido por dos puntos. O presionar la tecla R.
D. Dibujar un rectángulo con una ubicación más o menos como la que muestra en la figura:
15
E. Presionar la tecla “D” en su teclado para activar la herramienta Sketch Dimension.
Acotar el rectángulo tal como se muestra en la figura siguiente:
En el caso de querer acotar un elemento con respecto a otro, basta con tener activa
la herramienta Sketch Dimension, seleccionar la referencia y luego seleccionar el
elemento que se desea acotar.
F. Seleccionar Finish Sketch para dar por finalizado el bosquejo.
Paso 10 Extruir el corte en el saliente
A. Colocar el modelo en vista isométrica. Seleccionando a un costado del cubo de
vistas.
1
B. Seleccionar Design > Solid > Modify > Press Pull
C. Seleccionar el área recién creada en el paso anterior.
16
D. Dar clic izquierdo sobre la flecha celeste y arrastrar hacia atrás para cambiar la
dirección de la operación.
E. Verificar el cuadro de configuración de la operación que refleje los siguientes datos. En
especial en el campo Operation debe estar activa la opción Cut.
Paso 11 Bosquejar los agujeros
A. Seleccionar Design > Solid > Create > Create Sketch
B. Seleccionar la cara principal de la base para definir el plano donde se realizará el
bosquejo.
17
C. Seleccionar Design > Sketch > 2 point rectangle
D. Dibujar un rectángulo más o menos en la posición que muestra la figura.
E. Dibujar un rectángulo imaginario, arrastrando el ratón de una esquina a la otra del
rectángulo. Esto es para seleccionar las cuatro líneas que lo forman.
18
F. Dar clic en Construction ubicado en el sketch palette a un costado derecho de la
pantalla.
G. Verificar que las líneas se vuelvan constructivas.
H. Acotar el rectángulo tal como se muestra en la figura. Presionar la tecla “D” para activar
la herramienta Sketch Dimension
19
I. Seleccionar Design > Sketch > Circle > Center Diameter Circle
J. Dibujar cuatro círculos con centro en cada uno de los vértices
K. Presionar la tecla “D” para activar la herramienta Sketch Dimension y acotar uno de
los círculos con 5 mm.
20
L. Seleccionar Design > Sketch > Constraints > Equal
M. Dar clic en el círculo acotado, luego dar clic en el segundo círculo, comprobar que los
tamaños se igualen.
N. Dar clic en el segundo y tercer círculo, siempre con la constraint Equal activa.
21
O. Repetir el paso anterior para el último. Seleccionar el 3 y luego el 4.
P. Verificar que los tamaños de los cuatro círculos se hayan igualado.
Q. Seleccionar Finish Sketch para dar por finalizado el bosquejo.
Paso 12 Extruir el corte de los agujeros
A. Colocar el modelo en vista isométrica. Seleccionando a un costado del cubo de
vistas.
B. Seleccione Design > Solid > Modify > Press Pull
22
C. Seleccionar las áreas recién creada en el paso anterior. Asegúrese de seleccionar
todas las porciones de círculo.
D. Mantener el clic izquierdo sobre la flecha celeste y arrastrar hacia atrás para cambiar
la dirección de la operación. Asegurarse que el corte traspase toda la pieza.
E. Verificar el cuadro de configuración de la operación que refleje los siguientes datos. En
especial en el campo Operation debe estar activa la opción Cut.
F. Seleccionar para guardar todos los cambios realizados.
¡Ha finalizado con éxito la primera pieza del proyecto!
