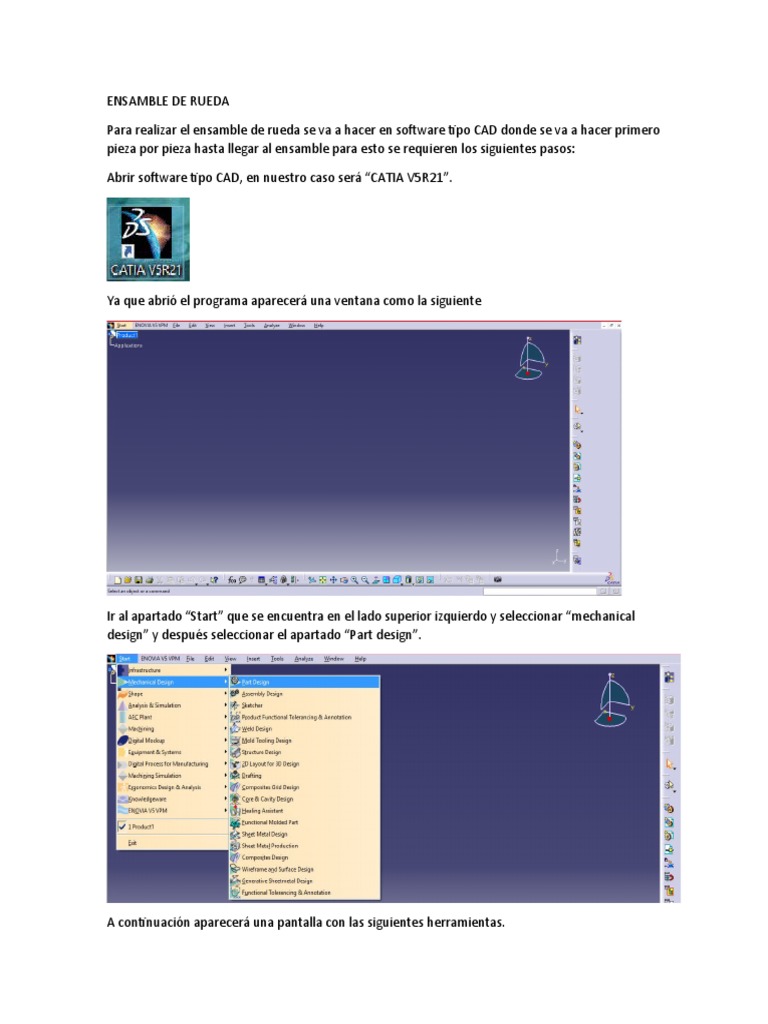

ENSAMBLE DE RUEDA

Para realizar el ensamble de rueda se va a hacer en software tipo CAD donde se va a hacer primero
pieza por pieza hasta llegar al ensamble para esto se requieren los siguientes pasos:

Abrir software tipo CAD, en nuestro caso será “CATIA V5R21”.

Ya que abrió el programa aparecerá una ventana como la siguiente

Ir al apartado “Start” que se encuentra en el lado superior izquierdo y seleccionar “mechanical

design” y después seleccionar el apartado “Part design”.

A continuación aparecerá una pantalla con las siguientes herramientas.

Este ensamble se va realizar en el sistema métrico y el software por default ya tiene este sistema.

Seleccionamos el “Plano” en el que se desea hacer la primera pieza del lado izquierdo y luego ir al
icono “Sketch”, en este caso se encuentra del lado derecho.

En este caso se va a hacer en el plano xy.

A continuación ir los planos que nos ayudaran de referencia los cuales se encuentra en el libro
“Dibujo y Diseño de ingeniería”, 6ta edición, autor: Jay D. Helsel, pagina 462, figura 13-9-B.

Se va a relizar la primera pieza y es la placa superior como se muestra en la siguinete imagen.

Después ir al icono “Profile” y empezar a diseñar el contorno principal de la pieza.

Perfil

Ahora con la herramienta “Constraint “acotar el plano.

Constante
Después de tener acotado el plano ir al icono “Exit workbench”.

Salir del sketch

Luego ir al icono “Pad”.

 Pad

Nos aparecera un cuadro como se puede observar en la siguiente imagen y seleccionamos la

distancia que deseamos para la extruccion.

Y se creara la pieza de forma sólida como se ve en la siguiente imagen.

Luego seleccionamos la cara frontal para hacer un barreno, para esto se tiene que seleccionar otra
vez “sketch” y luego “circle”.
 Circulo

Luego acotamos el círculo otra vez con la opción “constraint” utilizado anteriormente.

Después de tener acotado el circulo ir al icono “Exit workbench” utilizado anteriormente.

Se va a ocupar la opcion “Pocket” para hacer el barreno en la pieza, al seleccionar esta opcion va a
aperecer una ventana como se ve el la imagen siguiente y en el apartado de “type” se va a
seleccionar “up to last” y presionamos en “ok”.

Pocket
Queda nuestra pieza como se muestra en la imagen siguiente.

Para terminar se le va a dar un redondeo de 5mm nos vamos a ir a “Edge fillet” y nos va a aparecer
una ventana como se muestra en la siguiente imagen.
Seleccionamos solo sonde queremos que se haga el redondeo en esta ocasión solo será en las
esquinas y damos “Ok”.

Así se ve la pieza terminada.

RUEDA

La siguiente pieza es la rueda como se muestra en la siguiente imagen.

Se crea otro archivo ir al apartado “Start” que se encuentra en el lado superior izquierdo y
seleccionar “mechanical design” y después seleccionar el apartado “Part design” como se hizo en
la pieza anterior.

A continuación aparecerá una pantalla con las siguientes herramientas.

Seleccionamos el “Plano” en el que se desea hacer la primera pieza del lado izquierdo y luego ir al
icono “Sketch”, en este caso se encuentra del lado derecho.

En este caso se va a hacer en el plano xy.

Después ir al icono “Profile” y empezar a diseñar el contorno principal de la pieza.

 Perfil

Ahora con la herramienta “Constraint “acotar el plano.

 Constante

Después de tener acotado el plano ir al icono “Exit workbench”.

 Salir del sketh

Luego ir al icono “Shaft”.

Shaft

Nos aparecera un cuadro como se puede observar en la imagen anterior y seleccionamos el lado
que queremos hacer la revolucion de la pieza y damos “Ok”.
Y se creara la pieza de forma sólida como se ve en la siguiente imagen.

Luego seleccionamos la cara frontal para hacer un barreno, para esto se tiene que seleccionar otra
vez “sketch” y luego “circle”.
 Circulo

Luego acotamos el círculo otra vez con la opción “constraint” utilizado anteriormente.
Después de tener acotado el circulo ir al icono “Exit workbench” utilizado anteriormente.

Se va a ocupar la opcion “Pocket” para hacer el barreno en la pieza, al seleccionar esta opcion va a
aperecer una ventana como se ve el la imagen siguiente y en el apartado de “type” se va a
seleccionar “up to last” y presionamos en “ok”.

Pocket
Queda nuestra pieza como se muestra en la imagen siguiente.

APOYO DEL EJE CENTRAL

La siguiente pieza es el apoyo del eje central como se muestra en la siguiente imagen.

Se crea otro archivo ir al apartado “Start” que se encuentra en el lado superior izquierdo y
seleccionar “mechanical design” y después seleccionar el apartado “Part design” como se hizo en
la pieza anterior.

A continuación aparecerá una pantalla con las siguientes herramientas.

Seleccionamos el “Plano” en el que se desea hacer la primera pieza del lado izquierdo y luego ir al
icono “Sketch”, en este caso se encuentra del lado derecho.

En este caso se va a hacer en el plano xy.

Plano

Sketch

Después ir al icono “Profile” y empezar a diseñar el contorno principal de la pieza.

 Perfil

Ahora con la herramienta “Constraint “acotar el plano.

 Constante

Después de tener acotado el plano ir al icono “Exit workbench”.

 Salir del sketch

Luego ir al icono “Pad”.

Nos aparecera un cuadro como se puede observar en la siguiente imagen y seleccionamos la

distancia que deseamos para la extruccion.

Pad

Y se creara la pieza de forma sólida como se ve en la siguiente imagen.

Despues de crea la base superior seleccionaremos el lado donde se va a hacer el dibujo y
utilizamos “sketch” como se a hecho en las piezas anteriores al igual se le da las cotas necesarias y
queda asi la pieza.

De hay le vamos a dar un “pad” para hacer el sólido en la pieza y darle una dimensión.
Luego se va a hacer el soporte que tiene entre las dos bases para esto seleccionamos un lado y se
dibuja el triángulo con “sketch” y se le dan las dimensiones necesarias.

De ahí le vamos a dar un “pad” para hacer el sólido en la pieza y darle una dimensión.
Luego se va a hacer un desbaste de cada lado para hace más pequeño ese solido se va a utilizar la
opción “pocket” y se les va a dar la misma dimensión.
Luego se va a hacer la pequeña extrusión circular que tiene del lado trasero de la pieza con la
dimensión mencionada en el plano.
El siguiente paso es hacer los orificios que tiene dicha pieza el primero a realizar va a ser el que
está en la parte inferior de dicha pieza con la dimensión adecuada.

Luego los dos del lado superior para poder anclar a la base donde se coloque con un tornillo o
remache.
Por último se le ve a hacer un redondeo en dos esquinas frontales.
EJE CENTRAL

Se realizara la última pieza que es el eje central como se muestra en la imagen.

Se crea otro archivo ir al apartado “Start” que se encuentra en el lado superior izquierdo y
seleccionar “mechanical design” y después seleccionar el apartado “Part design” como se hizo en
la pieza anterior.
A continuación aparecerá una pantalla con las siguientes herramientas.

Seleccionamos el “Plano” en el que se desea hacer la primera pieza del lado izquierdo y luego ir al
icono “Sketch”, en este caso se encuentra del lado derecho.

En este caso se va a hacer en el plano xy.

Después ir al icono “Profile” y empezar a diseñar el contorno principal de la pieza.

El siguiente paso es hacer un “pad” para hacer el dibujo en un sólido y aplicarle la dimensión o
cota que nos dice el plano.

Luego se le va a hacer un desbaste de cada lado reduciendo sus diámetros con la opción de
“pocket”.
Por último se va a realizar un chaflán con las dimensiones que dice el plano y la opción de
“chemfer” de cada lado.
Y así se ve la pieza terminada.
Ya que se terminaron todas las piezas se va a hacer el ensamble de todas ellas como lo dice el
plano para esto vamos a abrir otro documento.

Se crea otro archivo ir al apartado “Start” que se encuentra en el lado superior izquierdo y
seleccionar “mechanical design” y después seleccionar el apartado “Assambly Desing” .
Aparecerá una ventana como se ve en la imagen siguiente.

Para poner todas las piezas que vamos a utilizar nos vamos a ir al árbol de opresiones y donde dice
“product” damos botón contrario en el mouse.

Seleccionamos la opción de “components” y nos va a aparecer otra ventana hay vamos a

seleccionar “Existing component”.
Nos va a aparecer una ventana donde buscamos nuestras piezas en donde las tenemos guardadas
y las abrimos.
Para mover las piezas y no estén encimadas nos vamos a la opción de “manipulation” y se van a
mover con respecto al eje de coordenada.
Ya que separamos las piezas y las acomodamos como nosotros deseamos se tiene que hacer una
pieza fija para que no tenga movimiento y en esa se puedan unir las de más piezas, con la opción
de “Fix component” en este caso se va a hacer fija la placa superior.
El siguiente paso es hacer coincidentes las piezas para asi poder unirlas, para esto se va a usar la
opción de “coincidence constraint”.

Seleccionas la pieza que se va a unir a la fija y se une con una línea para ver como se van uniendo
se debe actualizar con la opción de “update all”.
Se puede visualizar como se realizó ese ensamble y así se va realizando hasta llegar que la pieza
este bien unida.
Realizamos los pasos anteriores para hacer la coincidencia de las piezas.

Y así vamos realizando uniones de cada pieza en la fija hasta llegar al ensamble que nos muestra
en el plano.

El ensamble final queda como se muestra en la imagen siguiente.
