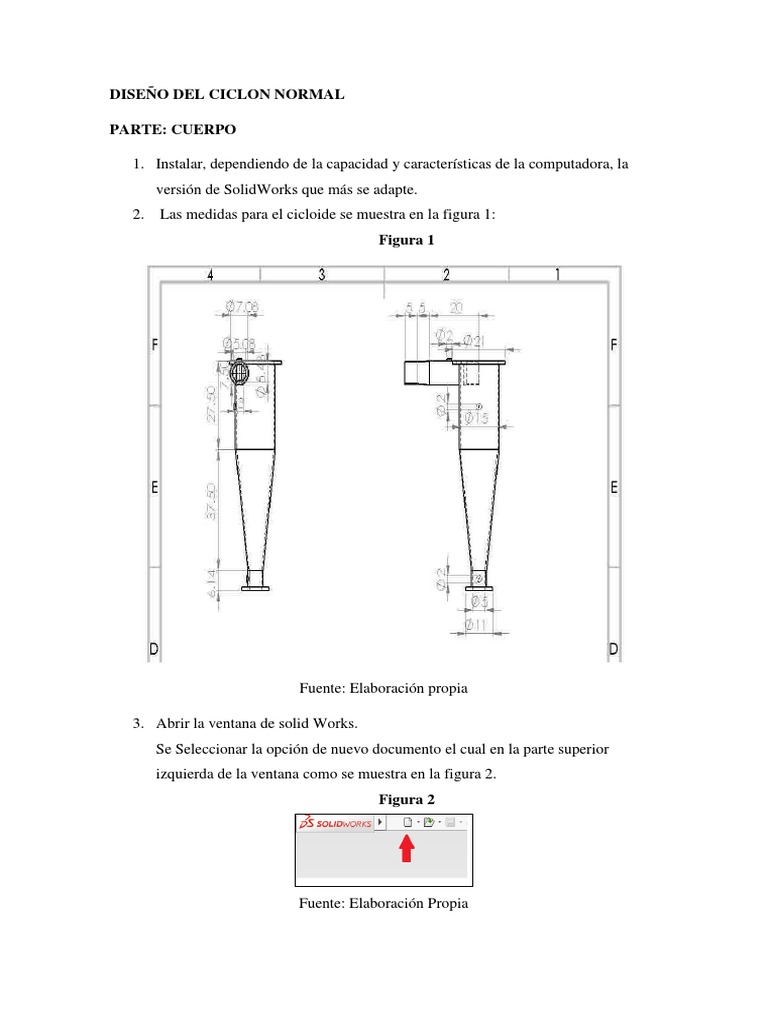

DISEÑO DEL CICLON NORMAL
PARTE: CUERPO
1. Instalar, dependiendo de la capacidad y características de la computadora, la
versión de SolidWorks que más se adapte.
2. Las medidas para el cicloide se muestra en la figura 1:
Figura 1
Fuente: Elaboración propia
3. Abrir la ventana de solid Works.
Se Seleccionar la opción de nuevo documento el cual en la parte superior
izquierda de la ventana como se muestra en la figura 2.
Figura 2
Fuente: Elaboración Propia
Inmediatamente se abrirá una pequeña ventana para seleccionar que es lo que vamos a
crear • Pieza • Ensamblaje • Dibujo. Como se muestra en la figura 3
Figura 3
Fuente: Elaboración Propia
*La selección de las opciones a elegir dependerá: si queremos crear una figura o un
sólido (Pieza), si queremos unir dos sólidos como podría ser por ejemplo un cono y una
esfera (Ensamblaje) y si lo que queremos hacer es hacer un dibujo tipo plano en 2D
(Dibujo).
Elegimos la opción de pieza luego click en aceptar y se abrirá la siguiente ventana como
se muestra en la figura 4.
Figura 4
Fuente: Elaboración Propia
Seleccionar las unidades en las que se trabajaran, elegir las unidades de centímetros que
se ubica en parte inferior derecha. Como se muestra en la figura 5.
Figura 5
Fuente: Elaboración Propia
Elegir el plano en el que se trabajará (Alzado). Las opciones de vista (plano) se
encuentran en la parte lateral izquierda. Como se muestra en la figura 6
Figura 6
Planos Referentes
Fuente: Elaboración Propia
En el plano alzado Trazamos lineas constructivas, una horizontal y la otra vertical, que
se intersecta en origen de ejes. Como se muestra en la figura 7
Figura 7
Etapa para el trazado de mano alzada
Línea
constructiva
Fuente: Elaboración Propia
Asi llevamos a tener asi como las imágenes y con las medidas dadas anteriormente.
Como se muestra en la figura 8.
Figura 8
Fuente: Elaboracion Propia
Eliminar las líneas constructivas luego construir otra línea constructiva vertical que
comience en el origen de coordenadas y que tenga una medida de 71.14cm.
Posteriormente ir a la herramienta “Equidistar entidades”. Como se muestra en la figura
8.
Figura 8
Configuracion de Equidstar Entidades
Fuente: Elaboración Propia
Pero para las salidas vamos a equidistar 1 cm. Como se muestra figura 9.
Figura 9
Fuente: Elaboración Propia
Cerrar el croquis, uniendo con lineas, luego con la herramienta “Recorta entidades”
eliminar aquellas lineas que ya no se necesitan. Como se muestra en la figura 10.
Figura 10
Zonas de Recorte
Fuente: Elaboración Propia
Ir a “Operaciones” y usar la herramienta “Revolución de saliente/base” y seleccionar
como eje de revolución a la linea constructiva, luego dar click en check. Como se muestra
en la figura 11.
Figura 11
Configuración de la operación Revolución
Ahora crear un plano paralelo al plano alzado.
a. Ir a Operaciones – Geometría de referencia – Plano
b. En la ventana a la izquierda, seleccionar “Primera referencia”, click en “Pieza 1”
ubicado en la parte superior del área del trbajo y seleccionar el plano alzado.
c. Dar de distancia 20cm y luego click en check.
Crear una entrada al lado del cicloide. a. Croquizar en el plano creado, en la parte
izquierda, un rectangulo con medidas de 7.5cm de alto por 3cm de ancho
En Operaciones la herramienta “Extruir saliente/base” hasta el solido, seleccionar el
solido y luego click en check.
Ahora en la misma cara de la extruccion, croquizar otro rectangulo de medidas de 6.5cm
de alto por 2cm de ancho (el nuevo rectangulo debe de estar al centro). Luego salir del
croquis, desactivar la la vista, y crear un croquis nuevo con las mismas medidas de
6.5cmX2cm, para este ultimo no desactivar la vista.
Ahora para finalizar hacer una extension de la entrada y de la salida superior: a. Para la
entrada:
a.1. Al igual que en el paso c crear dos planos, ambos con respecto al Plano 1, uno con
una distancia de 5cm y el otro con una distancia de 10cm.
a2. En dirección a la entrada croquizar en el Plano2, una circunfercia de diametro
5.08cm y otra circunferencia de diametro 4.08, a la ultima circunferencia desactivar la
vista.
a3. Repetir el paso anterior pero ahora en el Plano3.
a4. Desactivar las vistas de las circunferencias mas pequeñas y la vista de los planos.
a5. Ir a Operaciones y usar la herramienta “Recubrir”. Y en perfiles escoger las
circunferencias, las de 5.08cm de diametro, y la cara de entrada, luego click en check.
a6. Activar la vista de las circunferencias pequeñas. Con la herramienta “Corte
recubierto” hacer un corte, en perfiles seleccionar las circunferencias y el rectangulo de
6.5cm de alto por 2cm por ancho.
a7. Ahora activar la vista del otro croquis de rectangulo de 6.5cmX2cm y con la
herramienta “Extruir corte” hacer un corte de 20cm de profundidad, luego click en
check
Usamos la operación Extruir corte para hacer la salida del ciclon.
b. Creando las entradas para los sensores:
Seleccionamos la cara de arriba y creamos un circulo. Y luego lo extruimos el circulo.
Para la entrada del sensor en el medio del cuerpo. Crearemos un plano
Crearemos un circulo en el plano creado. Y Luego lo extruimos.
Para la entrada del sensor de abajo. Crearemos un plano.
Y Creamos un circulo. Y extruimos.
Creamos las ranuras en la parte superior:
Seleccionamos la cara superior y creamos un circulo.
Y aplicamos Matriz Circular de Croquis.
Y seleccionamos el circulo:
Repetimos el paso en la cara inferior.
Ahora usaremos la operación asistente para el taladro
Nota:
En Posiciones
selecionamos
los centros de
los circulos
creados del
croquis.
Ahora usamos la operacion Asistente de Taladro.
Repetiremos este paso para las dos entradas faltantes.
Ahora haciendo la rosca para los sensores. Usaremos la operación Rosca
Parte: Tapa
1. Abrir la ventana de solid Works.
Seleccionar la opción de nuevo documento el cual en la parte superior izquierda
de la ventana
Inmediatamente se abrirá una pequeña ventana para seleccionar que es lo que vamos a
crear • Pieza • Ensamblaje • Dibujo
*La selección de las opciones a elegir dependerá: si queremos crear una figura o un
sólido (Pieza), si queremos unir dos sólidos como podría ser por ejemplo un cono y una
esfera (Ensamblaje) y si lo que queremos hacer es hacer un dibujo tipo plano en 2D
(Dibujo).
Elegimos la opción de pieza luego click en aceptar y se abrirá la siguiente ventana
Seleccionar las unidades en las que se trabajaran, elegir las unidades de centímetros que
se ubica en parte inferior derecha
Elegir el plano en el que se trabajará (Alzado). Las opciones de vista (plano) se
encuentran en la parte lateral izquierda.
En el plano alzado Trazamos lineas constructivas. Y creamos el croquis.
Aplicamos la operación Revolucion:
Creamos un plano de referencia:
Creamos un croquis en el plano creado
Y luego aplicamos la operación Extruir.
Utilizamos la operación Aplicación para el taladro.
Creamos un plano para recortar la entrada
Creamos un croquis y aplicamos extruir corte
Creamos un croquis en el plano Planta
Usamos la Operación Aplicación para el Taladro
Nota:
En Posiciones selecionamos los
centros de los circulos creados del
croquis.
Aplicamos la operación Rosca
Parte: Tornillo y Tuerca
1. Abrir la ventana de solid Works.
Seleccionar la opción de nuevo documento el cual en la parte superior izquierda
de la ventana
Inmediatamente se abrirá una pequeña ventana para seleccionar que es lo que vamos a
crear • Pieza • Ensamblaje • Dibujo
*La selección de las opciones a elegir dependerá: si queremos crear una figura o un
sólido (Pieza), si queremos unir dos sólidos como podría ser por ejemplo un cono y una
esfera (Ensamblaje) y si lo que queremos hacer es hacer un dibujo tipo plano en 2D
(Dibujo).
Elegimos la opción de pieza luego click en aceptar y se abrirá la siguiente ventana
Seleccionar las unidades en las que se trabajaran, elegir las unidades de centímetros que
se ubica en parte inferior derecha
Elegir el plano en el que se trabajará (Planta). Las opciones de vista (plano) se
encuentran en la parte lateral izquierda.
Creamos un croquis en el plano Planta. Utilizamos la operación Extruir Saliente.
Selecionamos la cara superior y creamos un poligono al centro de la cara. Y aplicamos
la operación Extruir Saliente.
Ahora usaremos la operación Rosca.
Ahora haremos un croquis y aplicaremos la operación Extruir Corte.
En la cara superior hacemos un croquis
Y aplicamos la operación Extruir Corte
Creamos un plano y tomamos como referencia el plano Planta.
En ese plano creamos un croquis.
Y usamos la operación Extruir Saliente.
Creamos un croquis en la cara inferior de la tuerca. Y usamos la operación Extruir Corte
y tambien la operación Simetria.
Usamos la operación Indentación
Ahora para separar los sólidos, usamos la operación Partir.
Nota:
1. Seleccionamos
“Cortar Solidos”
para generar los
sólidos.
2. Después
seleccionaremos
los sólidos y lo
guardamos.
Y damos en el check y generara los sólidos por separado.
Guía de diseño de un Ciclon Conico
(Solid Works)
Diseño de un ciclón cónico
1. Instalar, dependiendo de la capacidad y características de la computadora, la versión de
SolidWorks que más se adapte.
2. Las medidas para el cicloide serán según lo siguiente:
Para este caso hemos trabajado con
programa SOLID WORKS 2017
FUENTE: ELABORACIÓN PROPIA
Primera parte: Tapa
2. Abrir la ventana de solid Works.
Seleccionar la opción de nuevo documento el cual en la parte superior
izquierda de la ventana
Figura 1:Documento Nuevo
FUENTE: ELABORACIÓN PROPIA
Inmediatamente se abrirá una pequeña ventana para seleccionar que es lo que vamos a
crear • Pieza • Ensamblaje • Dibujo
Figura 2:Pieza
FUENTE: ELABORACIÓN PROPIA
*La selección de las opciones a elegir dependerá: si queremos crear una figura o un
sólido (Pieza), si queremos unir dos sólidos como podría ser por ejemplo un cono y una
esfera (Ensamblaje) y si lo que queremos hacer es hacer un dibujo tipo plano en 2D
(Dibujo).
Elegimos la opción de pieza luego click en aceptar y se abrirá la siguiente ventana
Figura 3:Ventana Nueva
FUENTE: ELABORACIÓN PROPIA
Seleccionar las unidades en las que se trabajaran, elegir las unidades de centímetros que
se ubica en parte inferior derecha
Figura 4 :Unidades de Centímetros
FUENTE: ELABORACIÓN PROPIA
Elegir el plano en el que se trabajará (Alzado). Las opciones de vista (plano) se
encuentran en la parte lateral izquierda.
Figura 5: Elección de Planos
FUENTE: ELABORACIÓN PROPIA
En el plano alzado Trazamos lineas constructivas. Y creamos el croquis.
Figura 6: Trazo de líneas constructivs y creación de croquis
FUENTE: ELABORACIÓN PROPIA
Aplicamos la operación Revolucion:
Figura 7: Uso de operación revolución
FUENTE: ELABORACIÓN PROPIA
Creamos un plano de referencia:
Figura 8: Creación de un plano de referencia
FUENTE: ELABORACIÓN PROPIA
Creamos un croquis en el plano creado
Figura 9: Creación de croquis dentro del plano creado
FUENTE: ELABORACIÓN PROPIA
Y luego aplicamos la operación Extruir.
Figura 10 : Aplicación de operación extruir
FUENTE: ELABORACIÓN PROPIA
Utilizamos la operación Aplicación para el taladro.
Figura 11:Utilización de la operación para el taladro
FUENTE: ELABORACIÓN PROPIA
Creamos un plano para recortar la entrada
Figura 12: Creación de plano
FUENTE: ELABORACIÓN PROPIA
Creamos un croquis y aplicamos extruir corte
Figura 13: Creación de croquis
FUENTE: ELABORACIÓN PROPIA
Figura 14: Operación extruir corte
FUENTE: ELABORACIÓN PROPIA
Creamos un croquis en el plano Planta
Figura 15 : Creacióno de croquis en el plano de planta
FUENTE: ELABORACIÓN PROPIA
Usamos la Operación Aplicación para el Taladro
Figura 16:Utilización de la operación aplicación para el taladro
FUENTE: ELABORACIÓN PROPIA
Nota:
En Posiciones selecionamos los
centros de los circulos creados del
croquis.
Aplicamos la operación Rosca.
FUENTE: ELABORACIÓN PROPIA
FUENTE: ELABORACIÓN PROPIA
Segunda parte: Tornillo y Tuerca
2. Abrir la ventana de solid Works.
Seleccionar la opción de nuevo documento el cual en la parte superior
izquierda de la ventana
Figura 1:Nuevo documento
FUENTE: ELABORACIÓN PROPIA
Inmediatamente se abrirá una pequeña ventana para seleccionar que es lo que vamos a
crear • Pieza • Ensamblaje • Dibujo
Figura 2:Pieza
FUENTE: ELABORACIÓN PROPIA
*La selección de las opciones a elegir dependerá: si queremos crear una figura o un
sólido (Pieza), si queremos unir dos sólidos como podría ser por ejemplo un cono y una
esfera (Ensamblaje) y si lo que queremos hacer es hacer un dibujo tipo plano en 2D
(Dibujo).
Elegimos la opción de pieza luego click en aceptar y se abrirá la siguiente ventana
Figura 3 :Ventana Nueva
FUENTE: ELABORACIÓN PROPIA
Seleccionar las unidades en las que se trabajaran, elegir las unidades de centímetros que
se ubica en parte inferior derecha
Figura 4 :Unidades de Centímetros
FUENTE: ELABORACIÓN PROPIA
Elegir el plano en el que se trabajará (Planta). Las opciones de vista (plano) se
encuentran en la parte lateral izquierda.
Figura 5:Elección de plano
FUENTE: ELABORACIÓN PROPIA
Creamos un croquis en el plano Planta. Utilizamos la operación Extruir Saliente.
Figura 6 :Creación de croquis en el plano de planta
FUENTE: ELABORACIÓN PROPIA
Figura 7:Operación extruir saliente
Selecionamos la cara superior y creamos un poligono al centro de la cara. Y aplicamos
la operación Extruir Saliente.
Figura 8: Creación de un polígono al centro de la cara superior
FUENTE: ELABORACIÓN PROPIA
FUENTE: ELABORACIÓN PROPIA
Ahora usaremos la operación Rosca.
Figura 9:Utilización de operación rosca
FUENTE: ELABORACIÓN PROPIA
Ahora haremos un croquis y aplicaremos la operación Extruir Corte.
En la cara superior hacemos un croquis
Figura 10:Creación de croquis en la cara superior
FUENTE: ELABORACIÓN PROPIA
Y aplicamos la operación Extruir Corte
Figura 11 :Extrucción de corte
FUENTE: ELABORACIÓN PROPIA
Creamos un plano y tomamos como referencia el plano Planta.
FUENTE: ELABORACIÓN PROPIA
En ese plano creamos un croquis.
FUENTE: ELABORACIÓN PROPIA
Y usamos la operación Extruir Saliente.
FUENTE: ELABORACIÓN PROPIA
Creamos un croquis en la cara inferior de la tuerca. Y usamos la operación Extruir Corte y
tambien la operación Simetria.
FUENTE: ELABORACIÓN PROPIA
Usamos la operación Indentación
Figura:Utilización de operación indentación
FUENTE: ELABORACIÓN PROPIA
Ahora para separar los sólidos, usamos la operación Partir.
Figura: Utilización de operación partir
FUENTE: ELABORACIÓN PROPIA
Nota:
3. Seleccionamos
“Cortar Solidos”
para generar los
sólidos.
4. Después
seleccionaremos
los sólidos y lo
guardamos.
FUENTE: ELABORACIÓN PROPIA
Y damos en el check y generara los sólidos por separado.
FUENTE: ELABORACIÓN PROPIA
Tercera Parte: El cuerpo
Abrir la ventana de solid works
Seleccionar la opción de nuevo documento el cual en la parte superior izquierda de la
ventana
Figura 1 : Documento Nuevo
FUENTE: ELABORACIÓN PROPIA
Inmediatamente se abrirá una pequeña ventana para seleccionar que es lo que vamos a crear •
Pieza • Ensamblaje • Dibujo
Figura 2 : Pieza
FUENTE: ELABORACIÓN PROPIA
*La selección de las opciones a elegir dependerá: si queremos crear una figura o un sólido
(Pieza), si queremos unir dos sólidos como podría ser por ejemplo un cono y una esfera
(Ensamblaje) y si lo que queremos hacer es hacer un dibujo tipo plano en 2D (Dibujo).
Elegimos la opción de pieza luego click en aceptar y se abrirá la siguiente ventana
Figura 3 : Ventana Nueva
FUENTE: ELABORACIÓN PROPIA
Seleccionar las unidades en las que se trabajaran, elegir las unidades de centímetros
que se ubica en parte inferior derecha
Figura 4:Elección de unidades
Elegir el plano en el que se trabajará (Alzado). Las opciones de vista (plano) se
encuentran en la parte lateral izquierda.
Figura 5: Elección de plano
FUENTE: ELABORACIÓN PROPIA
En el plano alzado Trazamos lineas constructivas, una horizontal y la otra vertical, que
se intersecte
Figura 6:Trazo de líneas constructivas
Línea
constructiva
FUENTE: ELABORACIÓN PROPIA
Asi llevamos a tener asi como las imágenes y con las medidas dadas anteriormente
FUENTE: ELABORACIÓN PROPIA
Colocar y modificar las medidas con “Cota inteligente”, según la medida de los planos
mostrados en la primera parte
Figura 7: Utilización de cota inteligente
.
Eliminar las líneas constructivas luego construir otra línea constructiva vertical que comience
en el origen de coordenadas y que tenga una medida de 76.14cm. Posteriormente ir a la
herramienta “Equidistar entidades”.
Esta opción se debe activar
dependiendo si la entidad
equidistante aparece en la
parte interna del croquis.
FUENTE: ELABORACIÓN PROPIA
Cerrar el croquis, uniendo con lineas, luego con la herramienta “Recorta entidades” eliminar
aquellas lineas que ya no se necesitan
º Eliminar
las
entidades
FUENTE: ELABORACIÓN PROPIA
Ir a “Operaciones” y usar la herramienta “Revolución de saliente/base” y seleccionar como eje
de revolución a la linea constructiva, luego dar click en check.
Ahora crear un plano paralelo al plano alzado.
a. Ir a Operaciones – Geometría de referencia – Plano
FUENTE: ELABORACIÓN PROPIA
b. En la ventana a la izquierda, seleccionar “Primera referencia”, click en “Pieza 1” ubicado en
la parte superior del área del trbajo y seleccionar el plano alzado.
FUENTE: ELABORACIÓN PROPIA
c. Dar de distancia 20cm y luego click en check.
FUENTE: ELABORACIÓN PROPIA
Crear una entrada al lado del cicloide. a. Croquizar en el plano creado, en la parte izquierda, un
rectangulo con medidas de 7.5cm de alto por 3cm de ancho de arriba y 2.43cm en el ancho de
abajo
FUENTE: ELABORACIÓN PROPIA
En Operaciones la herramienta “Extruir saliente/base” hasta el solido, seleccionar el solido y
luego click en check
Ahora en la misma cara de la extruccion, croquizar otro rectangulo de medidas de 6.5cm de
alto por 2cm de ancho (el nuevo rectangulo debe de estar al centro). Luego salir del croquis,
desactivar la la vista, y crear un croquis nuevo con las mismas medidas de 6.5cmX2cm, para
este ultimo no desactivar la vista
FUENTE: ELABORACIÓN PROPIA
Ahora para finalizar hacer una extension de la entrada y de la salida superior:
a. Para la entrada:
a.1. Al igual que en el paso número 13 crear dos planos, ambos con respecto al Plano 1, uno
con una distancia de 5cm y el otro con una distancia de 10cm.
a2. En dirección a la entrada croquizar en el Plano2, una circunfercia de diametro 5.08cm y
otra circunferencia de diametro 4.08, a la ultima circunferencia desactivar la vista.
FUENTE: ELABORACIÓN PROPIA
a3. Repetir el paso anterior pero ahora en el Plano3.
FUENTE: ELABORACIÓN PROPIA
a4. Desactivar las vistas de las circunferencias mas pequeñas y la vista de los planos.
a5. Ir a Operaciones y usar la herramienta “Recubrir”. Y en perfiles escoger las circunferencias,
las de 5.08cm de diametro, y la cara de entrada, luego click en check.
FUENTE: ELABORACIÓN PROPIA
FUENTE: ELABORACIÓN PROPIA
a6. Activar la vista de las circunferencias pequeñas. Con la herramienta “Corte recubierto”
hacer un corte, en perfiles seleccionar las circunferencias y el rectangulo de 6.5cm de alto por
2cm por ancho.
FUENTE: ELABORACIÓN PROPIA
FUENTE: ELABORACIÓN PROPIA
a7. Ahora activar la vista del otro croquis de rectangulo de 6.5cmX2cm y con la herramienta
“Extruir corte” hacer un corte de 20cm de profundidad, luego click en check
FUENTE: ELABORACIÓN PROPIA
FUENTE: ELABORACIÓN PROPIA
FUENTE: ELABORACIÓN PROPIA
MANUAL DE DISEÑO DE UN CICLÓN CILINDRICO EN
SOLIDWORKS
Se trabajó con las medidas de la figura 1.
Figura1.
Fuente: Elaboración propia
1. Se abrió la ventana de SolidWorks
Seleccionamos la opción de nuevo documento.
Firgura2.
Fuente: Elaboración propia.
2. Se eligió pieza ya que se hizo un sólido y nos apareció una ventana como
muestra la figura 4.
Figura3.
Fuente: Elaboración propia.
Figura5.
Fuente: Elaboración propia.
3. Se seleccionó las unidades con las cuales se trabajó.
Figura6.
Fuente: Elaboración propia.
4. Se eligió el espacio en el que se trabajó en este caso se hizo con el ALZADO.
Figura7. Figura8.
Fuente: Elaboración propia. Fuente: Elaboración propia.
5. En el plano alzado trazamos líneas constructivas, una horizontal y la otra
vertical,haciendo que estos se intersectaran.
Línea
constructiva
6. Luego acotamos a las medidas dadas anteriormente.
Figura9. Figura10.
Fuente: Elaboración
propia Fuente: Elaboración propia
Se colocó y modificó las medidas con “Cota
inteligente”, según la medida de los planos
mostrados en la primera parte, como muestra la figura 10.
Eliminar las líneas constructivas luego construir otra línea constructiva vertical que
comience en el origen de coordenadas y que tenga una medida de 76.14cm.
7. Posteriormente ir a la herramienta “Equidistar entidades”.
Figura11. Figura12.
Esta opción se debe activar
dependiendo si la entidad
equidistante aparece en la
parte interna del croquis.
Fuente: Elaboración propia Fuente: Elaboración proopia.
Cerramos el croquis, uniendo con lineas, luego con la herramienta “Recorta entidades”
eliminamos aquellas lineas que ya no se necesitan, como muestra el Esquema 1.
Esquema1.
º Eliminar
las
entidades
Fuente: Elaboración propia.
8. Seleccionamos “Operaciones” y se usó la herramienta “Revolución de
saliente/base” y seleccionamos como eje de revolución a la linea constructiva,
luego dimos click en check.
Figura12. Figura13.
Fuente: Elaboración propia. Fuente: Elaboración propia.
Figura14. Figura15.
Fuente: Elaboración propia. Fuente: Elaboración propia.
9. Se creó un plano paralelo al plano alzado.
9.1 Ir a Operaciones – Geometría de referencia – Plano
Figura16.
Fuente: Elaboración propia
9.2 En la ventana a la izquierda, se seleccionó “Primera referencia”, click en
“Pieza 1” ubicado en la parte superior del área del trbajo y seleccionar el
plano alzado.
Esquema2.
Fuente: Elaboración propia.
9.3 Dimos una distancia de 20cm y luego click en check.
Figura17. Figura18.
Fuente: Elaboración propia Fuente: Elaboración propia.
10. Creamos una entrada al lado del cicloide. a. Croquizar en el plano creado, en la
parte izquierda, un rectangulo con medidas de 7.5cm de alto por 3cm de ancho
Figura19. Figura20.
Fuente: Elaboración propia. Fuente: Elaboración propia.
En Operaciones seleccionamos la herramienta “Extruir saliente/base” hasta el solido,
seleccionamos el solido y luego click en check.
Figura21. Figura22.
Fuente: Elaboración propia. Fuente: Elaboración propia
Figura23. Figura24.
Fuente: Elaboración propia Fuente: Elaboración propi
En la misma cara de la extruccion, croquizamos otro rectángulo de medidas de 6.5cm de
alto por 2cm de ancho (el nuevo rectangulo debe de estar al centro). Luego salimos del
croquis, desactivamos la la vista, y crearmos un croquis nuevo con las mismas medidas
de 6.5cmX2cm, para este ultimo no desactivar la vista.
Figura25.
Fuente: Elabotración propia
11. Se hizo una extension de la entrada y de la salida superior:
10.1 Para la entrada
10.1.1 Al igual que en el paso número 10 creamos dos planos, ambos con
respecto al Plano 1, uno con una distancia de 5cm y el otro con una distancia de
10cm.
Figura26.
Fuente: Elaboración propia.
10.1.2 En dirección a la entrada croquizamos en el Plano2, una circunfercia de
diametro 5.08cm y otra circunferencia de diametro 4.08, a la ultima
circunferencia desactivar la vista.
Figura27.
Fuente: Elaboración propia.
10.1.3 Repetir el paso anterior pero ahora en el Plano3.
Figura28.
Fuente: Elaboración propia.
10.2 Procedimos a recubrir, para esto desactivamos las vistas de las circunferencias
más pequeñas y la vista de los planos.
Fuimos a Operaciones y usamos la herramienta “Recubrir”, en perfiles escogimos las
circunferencias, las de 5.08cm de diametro, y la cara de entrada, luego click en check.
Figura29. Figura30.
Fuente: Elaboración propia. Fuente: Elaboración propia.
Figura31.
Fuente: Elaboración propia.
10.2.1 Activamos la vista de las circunferencias pequeñas. Con la herramienta “Corte
recubierto” se hace un corte, en perfiles seleccionamos las circunferencias y el
rectangulo de 6.5cm de alto por 2cm por ancho.
Figura32.
Figura33.
Fuente: Elaboración propia.
Figura34.
Fuente: Elaboración propia.
Fuente: Elaboración propia.
10.2.2 Desactivamos la vista del otro croquis de rectangulo de 6.5cmX2cm y con la
herramienta “Extruir corte” se hzo un corte de 20cm de profundidad, luego click en
check.
Figura 35. Figura36.
Fuente: Elaboración propia.
Figura37.
Fuente: Elaboración propia.
Fuente: Elaboración propia.
Y obtuvimos el ciclón como muestra la figura 37.
Figura37.
Fuente: Elaboración propia.
Finalmente haremos la base del ciclón cilindro.
figura38.
Fuente: Elaboración propia.
Haremos dos circunferencias en la parte final del ciclón, las dimensiones serán dependiendo
de la entrada de la tapa del balde para que puede encajar.
Figura 39
Fuente: Elaboración propia.
Luego de dibujar las circunferencias, seleccionamos la opción de operaciones y seleccionamos
extruir saliente/base.
figura40
Fuente: Elaboración propia.
Le damos una altura de 2 cm, luego nuestro ciclón estará listo.
Figura 41
Fuente: Elaboración propia.
