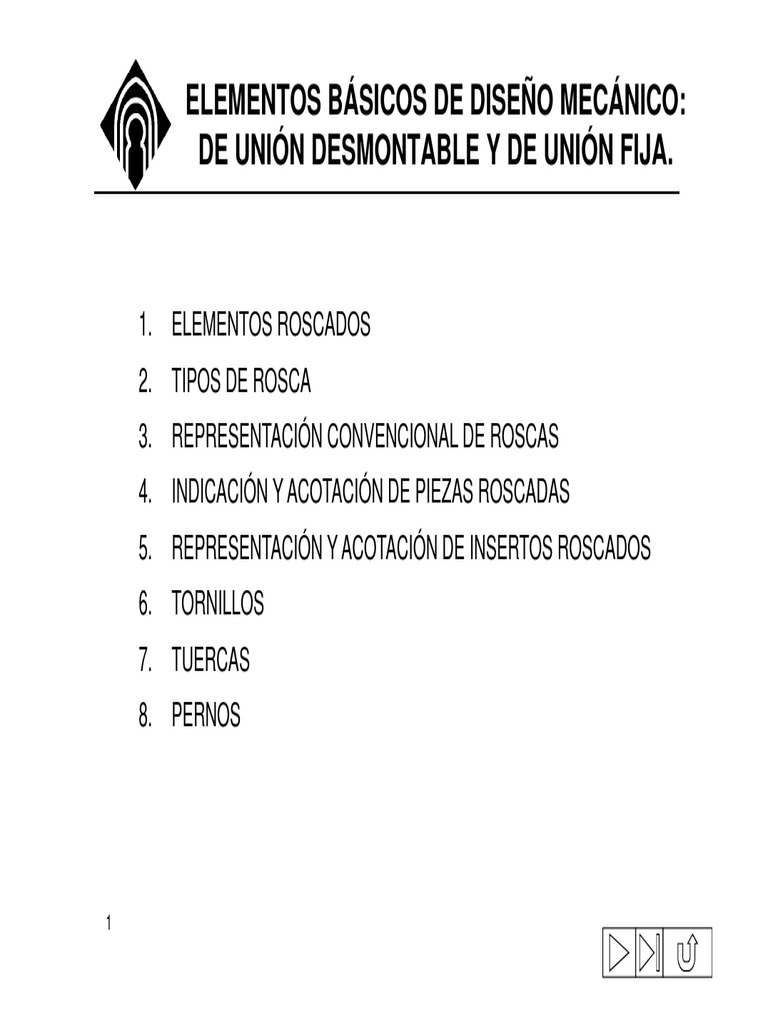

ELEMENTOS BÁSICOS DE DISEÑO MECÁNICO:

DE UNIÓN DESMONTABLE Y DE UNIÓN FIJA.

1. ELEMENTOS ROSCADOS
2. TIPOS DE ROSCA
3. REPRESENTACIÓN CONVENCIONAL DE ROSCAS
4. INDICACIÓN Y ACOTACIÓN DE PIEZAS ROSCADAS
5. REPRESENTACIÓN Y ACOTACIÓN DE INSERTOS ROSCADOS
6. TORNILLOS
7. TUERCAS
8. PERNOS

1
 ELEMENTOS ROSCADOS.
Unión roscada es aquella en que el contacto entre las dos piezas
se produce en una superficie helicoidal.
Se utilizan para unir piezas diferentes o para transformar un
movimiento de rotación en traslación.
El elemento interior o macho se le llama tornillo o espárrago.
El elemento exterior o hembra puede ser un agujero o una tuerca.
DEFINICIONES:
Diámetro nominal (D,d)
Paso de la rosca o de la hélice (L)
Paso del perfil (P)
L = nº hilos x P
Sentido de la hélice «RH» o «LH»
2 Perfil de la rosca
 TIPOS DE ROSCAS

Por la forma del filete o perfil de la rosca se clasifican en:

rosca triangular (la más usada para la fijación)

rosca cuadrada (sin normalizar)
rosca trapecial (trapecio isósceles, usadas para
transmisión de fuerza)
rosca redonda (para roscas que tengan mucho
desgaste)
rosca en diente de sierra (para transmitir
grandes esfuerzos)

Existen otras clasificaciones ya comentadas como son en función del

número de hilos o filetes (una entrada o de varias entradas), por su
posición (exteriores o interiores) o por el sentido de la rosca (a derechas o
a izquierdas)
3
 ROSCAS NORMALIZADAS

ROSCA MÉTRICA ISO ROSCA WITHWORTH ROSCA TRAPECIAL

(M 30X1.5 UNE 17702) (W 5” 1/4 DIN 11)
(Tr 50X14 DIN 103)
ROSCA CORTANTE (Rc) ROSCA DE GAS (R o G)
ROSCA SELLER (S.A.E.)

ROSCA EN DIENTE DE SIERRA ROSCA REDONDA

(Rd 16X3 DIN 405)
(S 40X10 DIN 513)
ROSCA ELÉCTRICA O EDISON
4
 REPRESENTACIÓN CONVENCIONAL DE
ROSCAS.
UNE-EN ISO 6410-1:1996
Dibujos técnicos. Roscas y
piezas roscadas. Parte 1:
Convenios generales.
(ISO 6410-1:1993)

Roscas visibles, en vistas

laterales o frontales y en cortes
Roscas ocultas
Rayados en piezas roscadas
Límite de la rosca

5
 REPRESENTACIÓN CONVENCIONAL
DE ROSCAS.
Uniones de piezas roscadas

6
 INDICACIÓN Y ACOTACIÓN DE
PIEZAS ROSCADAS.
UNE-EN ISO 6410-1:1996 Dibujos técnicos. Roscas y piezas
roscadas. Parte 1: Convenios generales. (ISO 6410-1:1993)

Acotación del diámetro nominal y de la longitud del roscado

7
 INDICACIÓN Y ACOTACIÓN DE
PIEZAS ROSCADAS.
Indicación del tipo de roscado y sus dimensiones:
a) la abreviatura de la rosca (símbolo normalizado, p. ej. M, G, Tr )
b) el diámetro nominal o el tamaño (p. ej. 20; ½; 40;) ...

Y, si es necesario
c) el paso de hélice, en mm.
d) el paso del perfil, en mm.

Así como indicaciones complementarias,

e) el sentido de la hélice. Se señala cuando es a izquierdas (LH)
f) la clase de tolerancia
g) la longitud adoptada
h) el número de hilos

8
 INDICACIÓN Y ACOTACIÓN DE
PIEZAS ROSCADAS.
UNE-EN ISO 6410-3:1996 Dibujos técnicos. Roscas y elementos
roscados. Parte 3: Representación simplificada (ISO 6410-3:1993).
Para roscas de pequeños dibujos, si el diámetro de la rosca es ≤ 6 mm.
o si hay un conjunto de agujeros roscados del mismo tipo y de la misma
dimensión.

9
 REPERESENTACIÓN Y ACOTACIÓN
DE INSERTOS ROSCADOS
UNE-EN ISO 6410-2:1996 Dibujos técnicos. Roscas y piezas
roscadas. Parte 2: Insertos roscados (ISO 6410-2:1993)
Se deben representar normalmente en representación simplificada

10
 REPRESENTACIÓN Y ACOTACIÓN DE
INSERTOS ROSCADOS

11
 TORNILLOS
Los tornillos se utilizan para sujetar varias piezas por medio de la rosca, que
presiona a las piezas unas sobre otras. Puede desempeñar varias funciones:

Tornillo de montaje Tornillo de presión Tornillo de fijación Tornillo de guía

UNE-EN 20225:1991 Elementos de fijación. Pernos, tornillos, bulones y

tuercas. Símbolos y designaciones de las dimensiones (ISO 225:1983).

12 Ej. Tornillo hexagonal M10x40 UNE-EN 24018:1992

 TORNILLOS
UNE 1045:1951 Signos convencionales. Remaches y tornillos

13
 TUERCAS

Las tuercas son los complementos de los tornillos en la fijación de piezas,

son por tanto elementos con un taladro roscado, a través del cual pasa el
vástago del tornillo con igual paso.
Realizan una de estas dos funciones: sujetar elementos o transformar
movimientos

Ej. Tuerca hexagonal M10x1.25 UNE-EN 24034:1992

14
 TORNILLOS Y TUERCAS (TIPOS)

15
 PERNOS
Un perno se compone de un tornillo y una tuerca
del mismo diámetro. La tuerca normalmente
utilizada es una tuerca de cabeza hexagonal. Las
piezas a ensamblar están simplemente provistas
de taladros sin roscar.
Ej.:Perno tornillo DIN479, M10x50, tuerca DIN934

16
 ESPÁRRAGOS, VARILLAS ROSCADAS
Un espárrago está formado por un vástago
roscado por sus dos extremos, en uno de los
cuales hay una tuerca de igual diámetro
nominal. Entre las dos partes roscadas hay
siempre una porción lisa sin roscar. En el
espárrago, un extremo es plano con chaflán y
el otro bombeado.
Espárrago M12x1.25x50 UNE 17081:1966

La varilla roscada se utiliza para mantener

dos piezas en una posición fija, atornillándose
una de las partes y presionando su punta
sobre la otra. Los extremos de apriete pueden
ser ranurados o con hexágono interior (Allen).
Varilla roscada M8x22 UNE-en 27434:1993

17
 NOMENCLATURA DE LAS PARTES DE
UN PERNO

18
 TIPOS DE ROSCAS
Los tipos de roscas más comunes son:

19
 ROSCA UNIFICADA

20
 CHAVETAS

21
 DEFINICIONES Y TERMINOLOGIA

PARTES DE LA ROSCA

22
 DESIGNACION DE LOS TORNILLOS

23
 DESIGNACION DE LOS TORNILLOS

24
 PROPIEDADES DE LA ROSCA
METRICA
PROPIEDADES DE LA ROSCA METRICA

25
 REPRESENTACION SIMPLIFICADA
DE LAS ROSCAS
REPRESENTACION SIMPLIFICADA DE LAS ROSCAS EXTERIORES (ISO)

El limite de rosca útil, o longitud roscada útil, se representa mediante una linea
continua. Si esta oculto, se representa mediante una linea discontinua fina. Su
representación finaliza en las lineas que definen el diámetro exterior del roscado.

En la vista frontal de la rosca (aquella en la que su representación es una

circunferencia) el fondo de la rosca debe representarse mediante un arco que
abarque aproximadamente tres cuartas partes de la circunferencia, dejando libre
preferentemente el cuadrante superior derecho. Este arco esta trazado mediante
una linea continua fina.

26
 REPRESENTACION DE LAS
ROSCAS

REPRESENTACION SIMPLIFICADA DE LAS ROSCAS INTERIORES (ISO)

27
 REPRESENTACION SIMPLIFICADA DE
LAS ROSCAS
Cuando sea necesario representar roscas ocultas la cresta y el fondo de la
rosca se representan mediante lineas discontinuas finas, preferiblemente
alternos.
El limite de la longitud roscada útil tambien se representa mediante una
linea discontinua fina.

REPRESENTACION DE ROSCAS OCULTAS (ISO)

28
 REPRESENTACION DE UNIONES
ROSCADAS (ISO)

En las uniones roscadas se aplican los criterios establecidos anteriormente,

teniendo prevalencia las roscas exteriores sobre las interiores, es decir, las
roscas exteriores deben ocultar a las roscas interiores y no deben de ser
ocultadas por estas.

29
 ACOTACION DE ROSCAS (ISO)
A la hora de acotar una rosca hay que indicar generalmente dos medidas:

Designación de la rosca (por ejemplo: M20). La designación de la cota se acota en las

lineas (vista longitudinal), circunferencia o arco de 3/4 de circunferencia que
representen al diámetro nominal.

Longitud roscada.

ACOTACION DE ROSCAS EXTERIORES (ISO)

30
 ACOTACION DE ROSCAS (ISO)

En el caso de roscas interiores cuando el agujero es ciego es necesario acotar la

longitud del roscado, pudiendo omitir la profundidad del agujero ciego. Si no se
especifica la longitud del agujero ciego, esta debe ser igual a 1,25 veces la
longitud del roscado. El diámetro del agujero ciego (fig. 9, o10.2) puede omitirse.
También puede usarse la acotación simplificada mostrada en la figura siguiente.

31
 UNIONES SOLDADAS

ACOTACION DE ROSCAS INTERIORES AGUJEROS ROSCADOS

UNE-EN-ISO 6410-1 (DIBUJO TECNICOS ROSCAS Y PIEZAS ROSCADAS

PARTE 1 CONVENIOS GENERALES)

UNE-EN-ISO 6410-3 (DIBUJO TECNICOS ROSCAS Y PIEZAS ROSCADAS

PARTE 3 REPRESENTACION SIMPLIFICADA)

32
