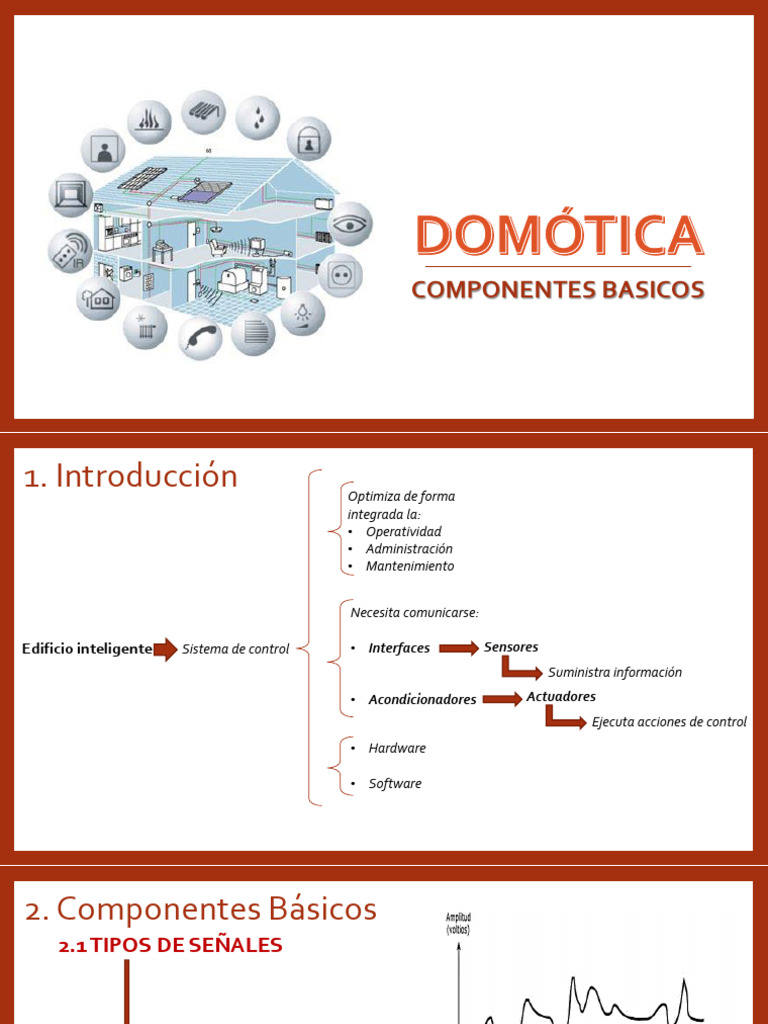

COMPONENTES BASICOS

1. Introducción Optimiza de forma

integrada la:
• Operatividad
• Administración
• Mantenimiento

Necesita comunicarse:

Edificio inteligente Sistema de control • Interfaces Sensores

Suministra información
• Acondicionadores Actuadores
Ejecuta acciones de control
• Hardware

• Software
2. Componentes Básicos
2.1 TIPOS DE SEÑALES

• Continuas
Varían deforma continua
con el tiempo, toman
infinitos valores

• Discretas
Varían deforma discreta
con el tiempo, toma un
numero finitos de valores
2. Componentes Básicos
2.2 SENSORES

Un sensor es un objeto capaz de variar magnitudes físicas o químicas,

llamadas variables de instrumentación, y transformarlas con un transductor
en variables eléctricas. Las variables de instrumentación pueden ser por
ejemplo: intensidad lumínica, temperatura, distancia, aceleración,
inclinación, presión, desplazamiento, fuerza, torsión, humedad,
movimiento, pH, etc. Una magnitud eléctrica puede ser una resistencia
eléctrica (como en una RTD), una capacidad eléctrica (como en un sensor de
humedad), una tensión eléctrica (como en un termopar), una corriente
eléctrica , etc.
2. Componentes Básicos
2.2 SENSORES
CARACTERÍSTICAS DEFINICIÓN
AMPLITUD Diferencia entre los limites de medida
CALIBRACIÓN Patrón conocido de la variable medida que se aplica mientras se observa la señal
de salida
ERROR Diferencia entre valor medio y valor real
EXACTITUD Concordancia entre valor medido y valor real
FACTORES DE ESCALA Relación entre salida y la variable medida
FIABILIDAD Probabilidad de no error
HISTÉRESIS Diferente recorrido de la medida al aumentar o disminuir esta
PRESICI’0N Dispersión de los valores de salida
RUIDO Perturbación no deseada que modifica el valor
SENSIBILIDD Relación entre la salida y el cambio en la variable medida
TEMPERATURA DE SERVICIO Temperatura de trabajo del sensor
ZONA DE ERROR Banda de desviaciones permisibles de la salida
2. Componentes Básicos
2.2 SENSORES
2.2.1 Tipos de Sensores
TIPO ATENDIDO A SU ALIMENTACIÓN
ACTIVOS Deben ser alimentados eléctricamente a los niveles de tensión y corriente. Son los
mas habituales
PASIVOS No necesitan alimentación eléctrica

TIPO ATENDIDO AL TIPO DE SEÑAL APLICADA

CONTINUOS Cuando las señales que proporcionan son continuas
DISCRETOS Cuando las señales que proporcionan son discretas
2. Componentes Básicos
2.2 SENSORES
2.2.1 Tipos de Sensores
TIPO ATENDIDO AL ÁMBITO DE APLICACIÓN
GESTIÓN CLIMÁTICA Temperatura, termostatos, sondas de temperatura para inmersión, para
conductos, para tuberías, sensores de humedad, sensores de presión, etc.
GESTIÓN CONTRA INCENDIO Iónicos, termovelocimetros, ópticos, infrarrojos, de barrera óptica, ópticos de
humo, de dilatación, etc.
GESTIÓN CONTRA Presencia por infrarrojos, por microondas o por ultrasónicos, apertura de puertas
INTRUSIÓN/ROBO o ventanas, de rotura de vidrio, microfónicos, alfombra pisada, etc.
CONTROL DE PRESENCIA Lector de teclado, lector de tarjeta, biométricos.
CONTROL DE LA Sensor de luminosidad.
ILUMINACIÓN
OTROS SISTEMAS Sensores de lluvia, de viento, de CO, de gas, de inundación, de consumo eléctrico,
de consumo de agua, de nivel de depósitos.
2. Componentes Básicos
2.3 ACONDICIONADORES DE SEÑAL
Un acondicionador de señales es un dispositivo que convierte un tipo de señal electrónica en otro tipo de
señal. Su uso principal es convertir una señal que puede ser de difícil lectura mediante instrumentación
convencional en un formato que se puede leer más fácilmente. Al ejecutar esta conversión ocurren
numerosas funciones. Entre ellas:

• Amplificación
Cuando una señal se amplifica, se incrementa la magnitud de la señal.
• Aislamiento eléctrico
El aislamiento eléctrico rompe la ruta galvánica entre la señal de entrada y la señal de salida. Esto es, no
hay un cableado entre la entrada y la salida. La entrada normalmente se transfiere a la salida mediante
su conversión en una señal óptica o magnética, luego se reconstruye en la salida.
• Linearización
Convertir a una señal de entrada no lineal a una señal de salida lineal.
• Compensación de unión fría
La señal del termopar se ajusta para compensar las fluctuaciones a temperatura ambiente.
• Excitación
Muchos sensores requieren una forma de excitación para funcionar.
2. Componentes Básicos
2.3 ACONDICIONADORES DE SEÑAL

UNIDAD DE Variable
ACONDICIONADOR SENSOR
CONTROL Física
Variable Variable
eléctrica eléctrica
acondicionada
 Funciona como un interruptor
2. Componentes Básicos • RELÉ controlado por un circuito
eléctrico
2.4 ACTUADORES
• CONTACTORES Relé de potencia

Transformar energía hidráulica, neumática o dispositivo eléctrico que

eléctrica en la activación de un proceso con la • REGULADORES O permite atenuar o potenciar
finalidad de generar un efecto sobre un DIMMERS la iluminación
proceso automatizado. Este recibe la orden de
controlar el paso de un fluido
un regulador o controlador y en función a ella
• ELECTROVÁLVULAS por un conducto o tubería.
genera la orden para activar un elemento final
de control. Son los elementos que influyen Convierte la energía eléctrica
directamente en la señal de salida del • MOTORES en energía mecánica de
automatismo, modificando su magnitud según ELECTRICOS rotación por medio de
las instrucciones que reciben de la unidad de campos magnéticos
control.
• RESISTENCIAS Se opone a la corriente en un
ELECTRICAS circuito eléctrico atenuando
el libre flujo de circulación
2. Componentes Básicos
2.5 INTERFAZ

UNIDAD DE Variable
INTERFAZ ACTUADOR
CONTROL Variable Física
Variable
eléctrica eléctrica
adaptada
2. Componentes Básicos
2.6 INFRAESTRUCTURA

TOPOLOGIA CARACTERISTICAS
BUS Un medio de transmisión común recorre todos los dispositivos
CENTRALIZADA Todos los dispositivos conectados a la unidad central
MIXTA Hibrida entre las dos anteriores
2. Componentes Básicos • Topología
• Sistemas centralizados
• Sistemas distribuidos
2.7 UNIDAD DE CONTROL
• Entradas digitales
• Entradas analógicas
• I/O
• Salidas digitales salidas
analógicas

La unidad de control gestiona toda la instalación, • Centrales microprocesadoras

recibiendo las señales que proporcionan los sensores y • Autómatas programables
emitiendo las señales que llegarán a los actuadores. • Computadoras
• Hardware • Controladores embebidos
• Hardware de E/S
• Hardware de relación con el
usuario

• Programación diaria
• Parametrización
• Interacción • Simulación de presencia
• Control y monitorización
remota
2. Componentes Básicos
2.8 SOFTWARE DE GOBIERNO
Permite la parametrización, puesta en
marcha y seguimiento o
mantenimiento del sistema. Controla
el hardware de control y se comunica
con el. Pue estar basado en distintos
sistemas operativos.
Se divide en Módulos encargados de
subsistemas como ser:
• Control de la iluminación
• Control de la climatización
• Control de persianas
• Control de interfonía
Observa y decide cunado
encender y apagar la luz.
Gestiona la climatización en
distintas zonas y optimiza la
energía.
Controla la apertura de
persianas en función de un
parámetro.
Comunicación de forma
hablada, gestiona los
altavoces, con mensajes o
música.
3. Fases de Una Instalación
Desde que se tomo la decisión de implementar un edificio inteligente, hasta que se encuentre en
funcionamiento, se debe efectuar distintas etapas, las cuales son:

• PREPARACIÓN DE LA INSTALACIÓN
• TRABAJO EN OBRA
• PUESTA EN MARCHA
• MANTENIMIENTO
3. Fases de Una Instalación
3.1 PREPARACIÓN DE LA INSTALACIÓN
Preparar el edificio durante la construcción
para poder añadir un sistema domótico, o
en su defecto realizar la en un • Topología de Bus.
infraestructura preexistente. Las tareas a • Espacio para la central domótica
realizar son: y su entrada general de tensión.
• Vivienda • Dejar tubos vacíos desde la
Se prever para poder central hacia el centro de los
desplegar una techos de todas las habitaciones.
infraestructura inteligente
1. Definición de la dejando canales para el
preinfraestructura entubado y cableado que
• Topología estrella.
intercomunique los
• Falso Techo y/o Suelo
distintos componentes
• Espacio para la central de cada
domóticos.
• Edificio planta.
• Dejar una habitación para el
monitoreo de todo el edificio
(central de centrales).
3. Fases de Una Instalación
3.1 PREPARACIÓN DE LA INSTALACIÓN
Preparar el edificio durante la construcción • Espacio para protección adicional,
para poder añadir un sistema domótico, o • Cuadro contactores y dispositivos domóticos.
Eléctrico • Filtro en sistemas basados en corrientes
en su defecto realizar la en un portadoras.
infraestructura preexistente. Las tareas a
realizar son: • Circuitos • Prever mayor número de circuitos eléctricos
Eléctricos en el edificio.
Se integra los • ¿El sistemas basados en corrientes
sistemas portadoras?
2. Coordinación de autónomos y no • NO entonces Entubado para señales de
Sistemas autónomos de la control.
edificación • Cableado de Bus En Sistemas Distribuidos
• Cableado • Cableado de los componentes hasta la
central en Sistemas Centralizados.
• Si la domótica será posterior, dejar todo el
entubado.
• Los cables eléctricos no deben interferir
con los cables de control y seguridad.
3. Faces de Una Instalación
3.1 PREPARACIÓN DE LA INSTALACIÓN
Preparar el edificio durante la construcción
para poder añadir un sistema domótico, o
en su defecto realizar la en un
infraestructura preexistente. Las tareas a
realizar son:

Instalación Recomendación
2. Coordinación de Cuadro Eléctrico Prever espacios suficientes para protección adicional y contactores.
Sistemas En sistemas basados en corrientes portadoras incluir filtro.
Circuitos Eléctricos Prever la existencia de un mayor número de circuitos.
Cableado Tener en cuenta la existencia de un tabulado especifico
independiente de la red eléctrica.
3. Fases de Una Instalación
3.2 TRABAJO EN OBRA
Instalación correcta de los componentes del sistema indómito/domótico según la
topología del sistema de control. Se empieza junto con los electricistas. Documentar
la instalación para facilitar el mantenimiento. Las tareas a realizar son:

• No todas las tecnologías necesitan esta unidad. Si existen se debe haber dejado el
1. Unidad de Control espacio en el cuadro eléctrico.
Central • En las unidades en la pared se debe considerar la ergonomía y la estética.

• Determinar su ubicación, de modo que mida bien el valor o pueden

2. Sensores y Actuadores actuar de forma correcta, alejados de factores que puedan afectarlo
3. Fases de Una Instalación
3.2 TRABAJO EN OBRA
2. Sensores y Actuadores
Posición del detector de gas
3. Fases de Una Instalación
3.2 TRABAJO EN OBRA
2. Sensores y Actuadores

Posición de los termostatos

3. Fases de Una Instalación
3.2 TRABAJO EN OBRA
2. Sensores y Actuadores

Posición de los detectores de incendio

3. Fases de Una Instalación
3.2 TRABAJO EN OBRA
2. Sensores y Actuadores
Recomendaciones en Sensores
GAS • A una distancia no superior a 1,5m del gasodoméstico mas utilizado.
• Lejos de ventanas y extractores.
• En posición vertical.
• Los de gas natural por encima del nivel de la posible fuga a 30 cm del techo
• Los de GLP por debajo del nivel de la posible fuga a 30 cm del suelo
• Alejado de humedades, calor, corrientes, grasa, polvo.
TERMOSTATO • El de ambientes se centrara en la pared en frente de la fuente de calor, a 1,5 m del
suelo, en un lugar accesible
• Lejos de corrientes
• Sin incidencia directa al sol.
• Lejos de electrodomésticos
3. Faces de Una Instalación
3.2 TRABAJO EN OBRA
2. Sensores y Actuadores
Recomendaciones en Sensores
TEMPERATURA • Igual que los termostatos.
• Las sondas de exterior se instalan en el sud de la vivienda, sin incidencia directa del sol.
• Las sondas se suelo en el interior de tubos.
• Las sondas de contacto en tuberías, alejadas 1,5 m de la fuente de calor
INCENDIOS • Los detectores de humo de tipo iónico u óptico no deben instalarse en la cocina.
• Deben instalarse en el techo, centrados y a una distancia de 50 cm de la pared
HUMEDAD/AGUA • La sonda quedara en contacto directo con el suelo, evitando falsa detecciones
• En cuartos de baño se seguirán del Reglamento Electrotécnico de baja tensión (RBT)
RESEPTOR DE RADIO • En aplicaciones de alarmas medicas, deben asegurar el alcance de la señal en toda la
FRECUENCIA vivienda
INTRUSIÓN • Se colocaran en las esquinas de las estancias y en la parte superior. Alejados de la fuente
de calor.
• La parte imantada colocada en la puerta o ventanas de los detectores perimetrales con
contactos magnéticos se colocara en los marcos, en la parte contraria a las bisagras.
3. Fases de Una Instalación
3.2 TRABAJO EN OBRA
2. Sensores y Actuadores
Recomendaciones en Actuadores
ELECTRO VALVULAS • Se utiliza válvulas tipo normalmente abierta (NA) de 200 VAC
DE CORTE DE • Se colocaran En el interior de la vivienda, después de la llave de paso y accesible al usuario
SUMINISTROS (AGUA • Podrá dispones de un By-pass.
Y GAS) • Deben soportar la máxima presión de la red
• Las de gas se situaran en un lugar ventilado, sin humedad con la dirección de flujo
adecuada
FILTROS • Se instalaran aguas arriba de la válvula
RELES DE MANIOBRA • Asegurar que no produzcan picos de corrientes.
• Elegir su potencia acorde a la instalación
• Las sondas de suelo en el interior de tubos
• Las sondas de contacto en tuberías, alejadas 1,5 m de la fuente de calor
TRANSMISOR • Comprobar que cumpla la reglamentación vigente
TELEFONICO • Deben ser compatibles con la existencia de contestadores automáticos
3. Fases de Una Instalación
3.3 PUESTA EN MARCHA
Arranca el funcionamiento del sistema Inmódico /Domótico instalado, se deben
realizar ensayos y verificaciones. Se debe tomar en cuenta los si siguientes tres puntos:

• Verificar que la instalación funcione de forma adecuada tanto los sensores como los
1. Comprobaciones
actuadores y la unidad de control
• Verificar que la instalación física coincida con el plano y las especificaciones
• Que exista resistencia de aislamiento.

• Capacitación al usuario del funcionamiento del sistema, relacionado con la

2. Formación seguridad, control de climatización, iluminación, etc.

3. Monitorización • Puesta en marcha de un Software para monitorizar el sistema

3. Fases de Una Instalación
3.3 MATENIMIENTO
Comprobar el correcto funcionamiento y reparación del sistema domótico y/o inmótico
cada cierto tiempo. Conocer las necesidades del mantenimiento de los elementos
domóticos para poder realizar las acciones apropiadas por el usuario o por el servicio
técnico. Se recomienda probar el estado de los sensores y actuadores, ver su vida útil
para prever su sustitución
