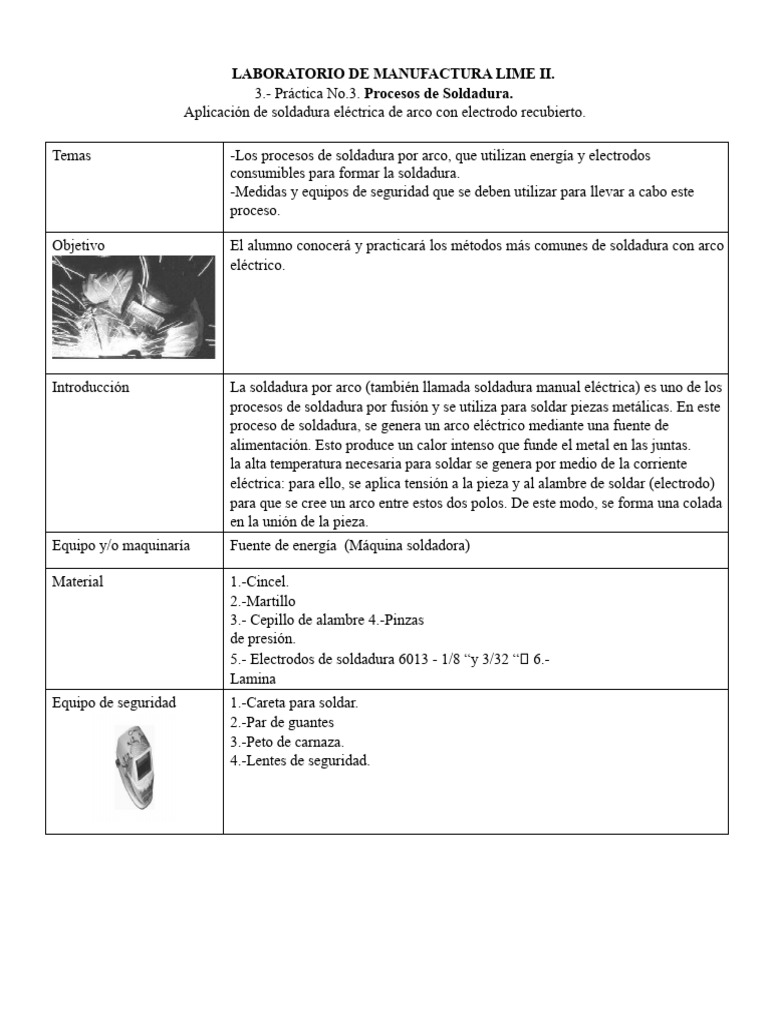

LABORATORIO DE MANUFACTURA LIME II.

3.- Práctica No.3. Procesos de Soldadura.

Aplicación de soldadura eléctrica de arco con electrodo recubierto.

Temas -Los procesos de soldadura por arco, que utilizan energía y electrodos
consumibles para formar la soldadura.
-Medidas y equipos de seguridad que se deben utilizar para llevar a cabo este
proceso.

Objetivo El alumno conocerá y practicará los métodos más comunes de soldadura con arco
eléctrico.

Introducción La soldadura por arco (también llamada soldadura manual eléctrica) es uno de los
procesos de soldadura por fusión y se utiliza para soldar piezas metálicas. En este
proceso de soldadura, se genera un arco eléctrico mediante una fuente de
alimentación. Esto produce un calor intenso que funde el metal en las juntas.
la alta temperatura necesaria para soldar se genera por medio de la corriente
eléctrica: para ello, se aplica tensión a la pieza y al alambre de soldar (electrodo)
para que se cree un arco entre estos dos polos. De este modo, se forma una colada
en la unión de la pieza.
Equipo y/o maquinaría Fuente de energía (Máquina soldadora)

Material 1.-Cincel.
2.-Martillo
3.- Cepillo de alambre 4.-Pinzas
de presión.
5.- Electrodos de soldadura 6013 - 1/8 “y 3/32 “ 6.-
Lamina
Equipo de seguridad 1.-Careta para soldar.
2.-Par de guantes
3.-Peto de carnaza.
4.-Lentes de seguridad.
Descripción de la práctica El alumno conocerá los tipos de polaridad usadas en la soldadura eléctrica,
identificará algunos de los electrodos más comunes y practicará realizando
cordones en diferentes tipos de juntas.

Procedimiento 1.-Revise las prácticas de seguridad.

2.-Colocar la pieza de acero por soldar sobre la mesa horizontalmente.
3.-Limpiar la placa de cualquier suciedad.
4.-Ajuste el amperaje de trabajo en base al diámetro del electrodo.
5.-Coloque el electrodo en el porta electrodo.
6.-Establezca un arco eléctrico entre la pieza y el electrodo.
7.-Una vez mantenido el arco eléctrico mantenga una separación electrodo - pieza
de 1 a 2 mm.
8.-Avance a una velocidad constante tratando de mantener un cordón de soldadura
uniforme, es decir ni muy abultado ni muy delgado, estos últimos son
consecuencia de velocidades muy pequeñas o muy grandes.
9.-En el desplazamiento puede realizar oscilaciones o bien círculos como se indica
a continuación.

10.-Forme 5 cordones en posición horizontal separados entre si 3 centímetros.

Resultados

Se realizaron los cordones con nuestro material de aporte, realizando los movimientos
que la práctica indicó.

Conclusiones Me pareció un método muy sencillo para soldar, el electrodo fluía muy suavemente y el
 material de aporte permitió que fuera muy sencillo realizar los cordones de una buena
calidad. Este proceso puede ser usado para una infinidad de aplicaciones, tales como la
soldadura en tubería de escape de automóviles.
Comentarios Tuve problemas para realizar los cordones con el espiral y al final entendí que no debe
removerse el electrodo manualmente al finalizar el trabajo.
Cuestionario 1.-Explique los principios básicos de los procesos de soldadura por arco.
R=La soldadura por arco utiliza un fenómeno eléctrico llamado descarga de arco. Una
descarga de arco es un fenómeno de descarga eléctrica de un gas y se refiere a la
corriente liberada en el aire. Cuando el voltaje aplicado a dos electrodos espacialmente
separados se incrementa gradualmente, el aislamiento del aire finalmente se rompe y la
corriente fluye entre los electrodos, emitiendo una luz brillante y un mucho calor al
mismo tiempo. La luz generada en forma de arco se denomina arco eléctrico o arco
voltaico.
2.-¿Porqué la soldadura por arco metálico protegido es un proceso utilizado
comúnmente? ¿Porqué se le llama soldadura con varilla?
R= La soldadura por arco es la que utiliza el calor de un arco como fuente de calor.
En la soldadura por arco, se aplica una tensión positiva al electrodo (varilla/alambre de
soldadura) y una tensión negativa al material base.
3.-Describa las funciones y características de los electrodos.
R= El tipo de electrodo utilizado es consumible y se le conoce como fusible también,
cuenta generalmente con un revestimiento y tiene marcado el tipo de electrodo que se
está utilizando.
4.-¿Qué funciones tienen los recubrimientos?
R= Genera una atmósfera de gases que protegen a la soldadura.
5.-¿Cómo se clasifican los electrodos?
R= Electrodos revestidos, Electrodos no revestidos y Electrodos continuos (hilo de
soldar).
6.-¿Cuáles son las similitudes y diferencias entre los electrodos consumibles y los
no consumibles?
R= Ambos son el punto de calor para poder unir el material que se está trabajando.
7.-¿En cuantas posiciones es posible depositar un cordón de soldadura.?
R= Vertical ascendente (durante la soldadura moviéndose de abajo hacia arriba en la unión
de soldadura) Vertical descendente (durante la soldadura moviéndose de arriba hacia abajo
en la unión de soldadura)
8.-¿Cuál debe ser la separación entre electrodo y pieza al aplicar la soldadura de
arco.?
R= Realmente debe ser mínima para producir que el metal se caliente y el electrodo no
pierda calor al derretirse.
9.-Menciona 4 procesos de soldadura adicionales a los ya mencionados en la
introducción.
R= Por presión, por láser, por haz de electrones,, por plasma y TIG.
10.-¿Qué significa la designación ANSI E-8016 en un electrodo de soldadura?
R= El revestimiento debe ser a base de potasio con bajo hidrógeno (Low-hydrogen
potassium coating).
