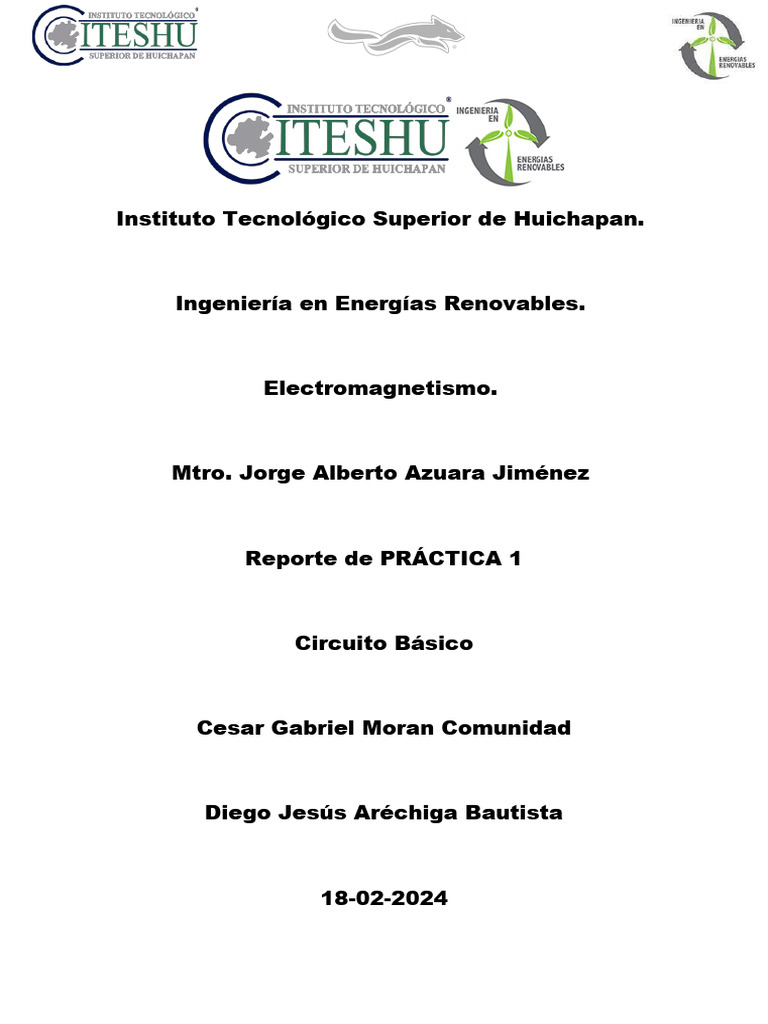

Instituto Tecnológico Superior de Huichapan.

Ingeniería en Energías Renovables.

Electromagnetismo.

Mtro. Jorge Alberto Azuara Jiménez

Reporte de PRÁCTICA 1

Circuito Básico

Cesar Gabriel Moran Comunidad

Diego Jesús Aréchiga Bautista

18-02-2024
Introducción
En esta práctica encendimos un led mediante un circuito básico, utilizando un
protoboard.
Un circuito es un sistema que permite la circulación de corriente eléctrica a través
de un camino cerrado o conjunto de componentes eléctricos interconectados. Los
circuitos pueden ser simples, como una bombilla conectada a una batería, o muy
complejos, como los circuitos integrados que se encuentran en dispositivos
electrónicos avanzados. (Charles K. 1999)
Un protoboard, también conocida como breadboard o placa de pruebas, es un
dispositivo de montaje temporal que permite a los diseñadores y estudiantes
construir circuitos electrónicos sin necesidad de soldadura. Consiste en una base
plástica con una matriz de orificios conductorizados en los que se insertan los
componentes electrónicos y se conectan entre sí mediante cables conductores.
(Sadiku 1999).
En esta práctica básica, se explorará cómo utilizar una protoboard para conectar
un LED (diodo emisor de luz) a una fuente de energía, como una batería o una
fuente de alimentación, para que el LED emita luz. Este ejercicio sencillo
proporciona una comprensión fundamental de cómo se forman y conectan los
circuitos eléctricos, así como la función y la polaridad de los componentes
básicos como los LEDs y las resistencias.

Material y Equipo
Protoboard (Solderless Breaboard)

Pila de 9 V (ROCKET ULTRA

GREEN)
Jumpers (macho-macho)

Tapa para la pila con cable positivo y

negativo

Pulsador 2 pines

Resistencia de 330Ω

Led Rojo, azul, verde

Software Crocodile

Metodología
Se utilizo el Software Crocodile, creando un boceto prediciendo lo que sucederá
en nuestro circuito.
La barra de herramientas de componentes se utiliza para agregar componentes
cuando se diseña un circuito. Cuando se pulsa sobre cada uno de los iconos de
componentes generalmente, se despliegan las diferentes opciones a elegir de
ese tipo de componentes, pudimos volver a los componentes generales a través
del icono de flecha.

Figura 1. Herramientas de Crocodile

En el área de trabajo es donde tenemos que agregar los componentes para
diseñar el circuito, donde posteriormente comprobaremos su funcionamiento y
hacemos los cambios que se precidan.
 Figura 2. Interfaz del Usuario de Crocodile

Al pulsar sobre dividida en dos partes (Arriba y abajo). La parte es donde esta el
circuito eléctrico y parte inferior es donde aparece partes de parte de los circuitos.

Como hacer un circuito directo

Es un circuito donde solo existe un camino para la corriente, desde la fuerza

suministrada de energía a través de todos los elementos del circuito, hasta
regresar nuevamente a la fuerza. Esta indica que la misma corriente fluye a través
de todos los elementos del circuito, o que en cualquier punto del circuito la
corriente es igual.
La intensidad de corriente que recorre el circuito es la misma en todos los
componentes
Las resistencias equivalentes del circuito es la suma de las resistencias que
componen.
Las resistencias equivalentes mayor que la mayor de las resistencias del circuito.
 Figura 3. Circuito en Crocodile con gráficos
De acuerdo al boceto del circuito hecho en Crocodile (Figura 3.), lo plasmamos
en físico.
En nuestro protoboard colocamos el pulsador a manera de puente entre la
sección e y f.

Figura 4. Instalación del pulsador en el Protoboard

Se coloca la resistencia de 330Ω a la misma altura que el pulsador.
 Figura 5. Instalación de la Resistencia
Posteriormente en la misma altura de la resistencia se coloca el lado positivo
del led que es el más alto.

Figura 6. Instalación del led

Se conectan los Jumpers (macho-macho) al protoboard y a la pila el del lado
negativo del led con el jumper negativo de la pila y jumper positivo en el inicio
del circuito cerca del pulsador.

Figura 7. Conexión de los jumpers a la pila y al protoboard

Se conecta y se presiona el pulsador y funciona nuestro circuito básico.
 Figura 8. Circuito terminado y funcionando
Conclusión
El análisis de circuitos serie-paralelo es fundamental para entender y diseñar
sistemas eléctricos y electrónicos. A través de una combinación de las leyes
básicas de la electricidad y la reducción sistemática del circuito a su resistencia
equivalente, es posible determinar las corrientes y tensiones en cada
componente. Es esencial recordar que el enfoque y la precisión son clave al
trabajar con circuitos, y siempre es beneficioso verificar las soluciones contra las
leyes fundamentales para asegurarse de que el análisis es correcto. Con práctica
y experiencia, el análisis de estos circuitos se vuelve una segunda naturaleza,
permitiendo a los ingenieros y técnicos enfrentar desafíos más complejos en el
mundo de la electrónica y la electricidad.
Figura 9. Circuito básico animado
