1.

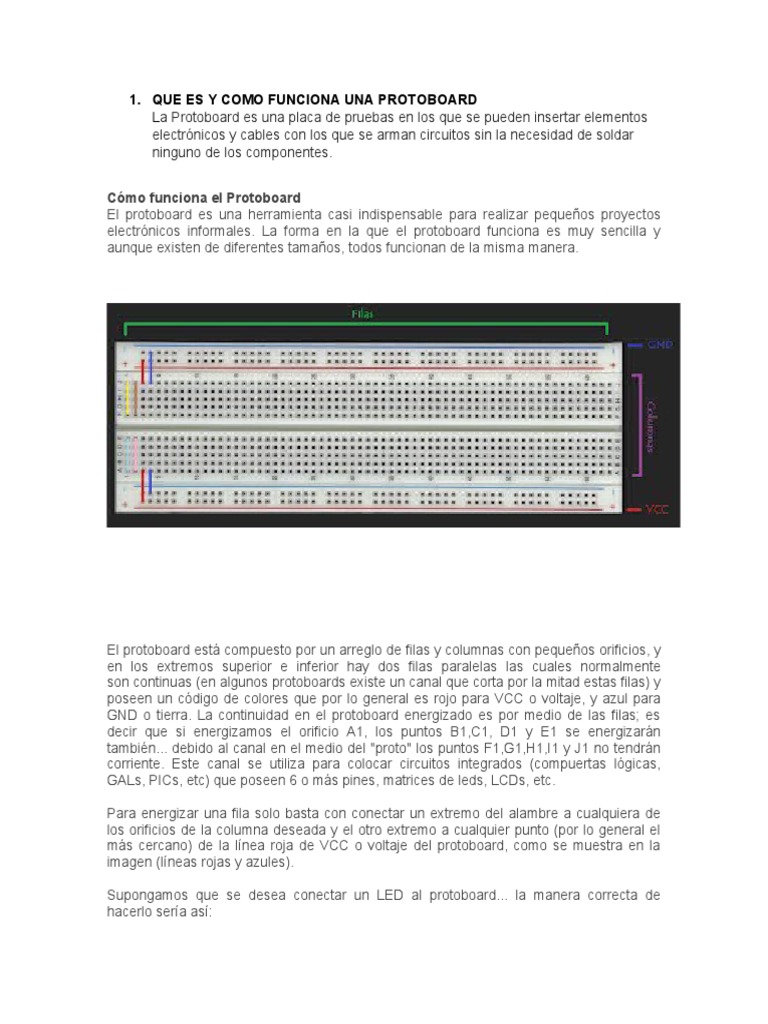

QUE ES Y COMO FUNCIONA UNA PROTOBOARD

La Protoboard es una placa de pruebas en los que se pueden insertar elementos
electrónicos y cables con los que se arman circuitos sin la necesidad de soldar
ninguno de los componentes.

Cómo funciona el Protoboard

El protoboard es una herramienta casi indispensable para realizar pequeños proyectos
electrónicos informales. La forma en la que el protoboard funciona es muy sencilla y
aunque existen de diferentes tamaños, todos funcionan de la misma manera.

El protoboard está compuesto por un arreglo de filas y columnas con pequeños orificios, y
en los extremos superior e inferior hay dos filas paralelas las cuales normalmente
son continuas (en algunos protoboards existe un canal que corta por la mitad estas filas) y
poseen un código de colores que por lo general es rojo para VCC o voltaje, y azul para
GND o tierra. La continuidad en el protoboard energizado es por medio de las filas; es
decir que si energizamos el orificio A1, los puntos B1,C1, D1 y E1 se energizarán
también... debido al canal en el medio del "proto" los puntos F1,G1,H1,I1 y J1 no tendrán
corriente. Este canal se utiliza para colocar circuitos integrados (compuertas lógicas,
GALs, PICs, etc) que poseen 6 o más pines, matrices de leds, LCDs, etc.

Para energizar una fila solo basta con conectar un extremo del alambre a cualquiera de
los orificios de la columna deseada y el otro extremo a cualquier punto (por lo general el
más cercano) de la línea roja de VCC o voltaje del protoboard, como se muestra en la
imagen (líneas rojas y azules).

Supongamos que se desea conectar un LED al protoboard... la manera correcta de

hacerlo sería así:
Conectamos la línea roja del protoboard a una el extremo positivo de una batería o fuente
de 5V y la línea azul al extremo negativo. Conectamos una resistencia (lo recomendado
son 220 ohms, es para evitar el fundir el LED) a corriente y el otro extremo a cualquier
orificio en el proto, después conectaremos la "patita" más larga del LED en la misma fila
que la resistencia y la otra (la patita más corta) en una fila diferente que conectaremos a
tierra. El circuito puede simplificarse conectando directamente la patita corta a la línea de
tierra del protoboard.

Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:

A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar
los circuitos integrados.

B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por
las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y
conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder
generalmente se conecta aquí.

C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y

conducen según las líneas rosas.
 2. Como hacer un como circuito en paralelo de resistencias en una protoboard

CONEXIÓN EN SERIE Sigue los siguientes pasos para montar este primer circuito: 1.
Conecta las tres resistencias en serie en la placa protoboard siguiendo el esquema
eléctrico. 2. Identifica el valor teórico de las tres resistencias a partir de su código de
colores. 3. Mide con el polímetro el valor real de las resistencias, de cada una de ellas
individualmente y la resistencia total.

3. Como hacer un como circuito en serie de resistencias en una protoboard

1. Realizar el Tutorial – Código de Colores

Actividades

1. Tomamos la protoboard y la ubicaremos de forma horizontal, para que el trabajo sea

más cómodo.
2. Configurar el multímetro para medir resistencia, en la mayoría, se debe girar la perilla de
éste hasta el símbolo “Ω”.

3. Tomaremos
3 resistencias
diferentes
(Debes tener
claro el valor
teórico de
cada una de
ellas según
el Código de
Colores), y se conectan entre si como lo muestra la siguiente figura, para hacer un circuito
en serie.
4. Calcularemos la resistencia total de nuestro circuito, para ello bastará con sumar cada
uno de sus valores de las resistencias conectadas en serie en el circuito. En el ejemplo se
aprecian, resistencias de 560, 220 y 1mkOhm, por lo que la resistencia total
será 560+220+1000 = 1780 o 1.78k Ohm
5. Ahora, con ayuda del multímetro, seleccionamos medir Resistencia (Ω), girando la perilla
hasta un valor cercano y mayor al teórico, es decir 1.78k Ohm,  luego conectaremos las
terminales del multímetro a los extremos de las resistencias, como se aprecia en la figura.
El valor que arroja el multímetro debe ser aproximado al calculado anteriormente.
5. Ahora tomaremos las 3 resistencias con las que trabajamos anteriormente, pero esta vez,
las conectaremos de la siguiente forma:

6. Para calcular el valor de la resistencia total del circuito, basta con aplicar la siguiente
fórmula, para ello te recomendamos utilizar calculadora:
 Corresponden a los valores de cada una de las resistencias del circuito, en este
ejemplo, 560, 220 y 1kOhm respectivamente.
Si aplicamos la fórmula sobre estos valores, encontraremos que la resistencia total del
circuito en paralelo es  de 136 Ohms, menor que cualquiera de los valores de las
resistencias dispuestas en el circuito:

4. como se mide la corriente y voltaje en circuitos en serie y paralelo

medición de la corriente de un circuito en serie cerrado se realiza por un

amperímetro y el voltaje en un circuito en serie la corriente que pasa por la
resistencia y por el condensador es la misma. Esto significa que cuando la corriente
esta en su punto mas alto, estará asi tanto en la resistencia como el condensador.

Lóna tensión se mide con un voltímetro y se conecta en paralelo a los dos puntos donde se desea
medir la tensión. El terminal positivo del voltímetro se conecta al terminal positivo de la tensi
