Lab 02 Viscocímetro

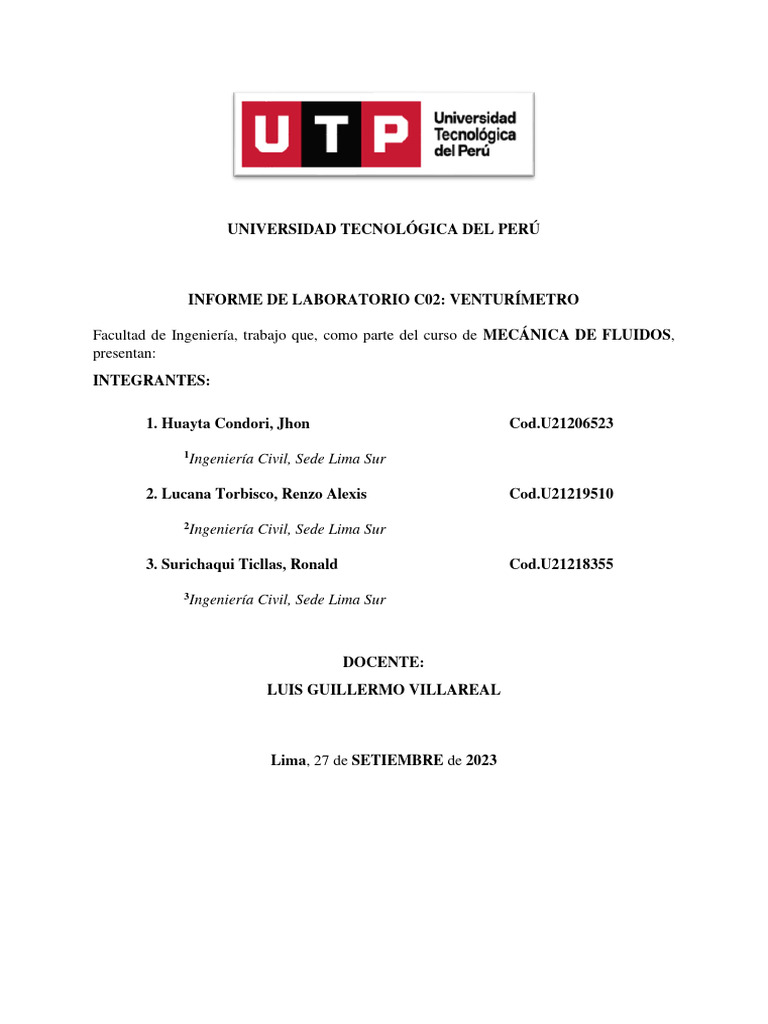

UNIVERSIDAD TECNOLÓGICA DEL PERÚ
INFORME DE LABORATORIO C02: VENTURÍMETRO
Facultad de Ingeniería, trabajo que, como parte del curso de MECÁNICA DE FLUIDOS,
presentan:
INTEGRANTES:
1. Huayta Condori, Jhon Cod.U21206523
1Ingeniería Civil, Sede Lima Sur
2. Lucana Torbisco, Renzo Alexis Cod.U21219510
3. Surichaqui Ticllas, Ronald Cod.U21218355
DOCENTE:
LUIS GUILLERMO VILLAREAL
Lima, 27 de SETIEMBRE de 2023

ÍNDICE
I INTRODUCCIÓN ............................................................................................................. 1
II OBJETIVOS ...................................................................................................................... 2
2.1 OBJETIVO GENERAL .............................................................................................. 2
2.2 OBJETIVO ESPECÍFICO .......................................................................................... 2
III MARCO TEÓRICO........................................................................................................... 2
IV RESULTADOS.................................................................................................................. 8
V CONCLUSIONES ........................................................................................................... 17
VI RECOMENDACIONES .................................................................................................. 18
VII ANEXOS ...................................................................................................................... 18
VIII REFERENCIAS BIBLIOGRÁFICAS.......................................................................... 19
MECÁNICA DE FLUIDOS
AGOSTO-2023
VISCOCIDAD DE UN FLUIDO
I INTRODUCCIÓN
En dinámica de fluidos, el principio de Bernoulli, llamado también ecuación de
Bernoulli describe el comportamiento de un fluido moviéndose a lo largo de un alinea de
corriente, el motivo principal es estudiar el efecto, funcionamiento y las aplicaciones
tecnológicas del tubo de Venturi para medir el gasto de un fluido y conocer la cantidad de flujo
por unidad, por lo cual, ¿Calcular la energía sobre diferentes puntos de fluidos? ¿Determinar
velocidades, alturas y presiones? Son algunos planteamientos que debemos resolver en el
informe.
Por ello, la Universidad Tecnológica del Perú (UTP) brinda en su malla curricular el
curso de Mecánica de Fluidos perteneciente para el VI ciclo de la carrera Ingeniería Civil. En
ella, se utilizará su moderno laboratorio, que a su vez se encuentra equipado con un
Venturímetro, estos aparatos permitirán un mejor aprendizaje de manera experimental. Este es
un proceso de llevar lo teórico a la práctica y que sin duda los estudiantes agradecemos.
El efecto Venturi es un fenómeno físico, en el cual, un fluido en movimiento dentro de
un ducto cerrado o tubería disminuye la presión aumentando la velocidad al pasar por una
sección con un área mucho menor que la usual y nos ayudara encontrar el caudal y con ello
representar en gráficas. Los términos anteriores se describirán en el marco teórico; por último,
en anexos se encontrarán algunos videos que permitan visualizar la experiencia.
Ahora, analicemos nuestros objetivos del presente informe.
P á g i n a 1 | 21
AGOSTO-2023
II OBJETIVOS
2.1 OBJETIVO GENERAL
➢ Determinar la distribución de presiones mediante los coeficientes de presiones,
teniendo diferentes diámetros dentro del tubo Venturi.
2.2 OBJETIVO ESPECÍFICO
➢ Calcular el coeficiente de descarga para determinar las caudales que pasan a través del
tubo de Venturi.
➢ Graficar de la dispersión de presiones adimensionales.
➢ Graficar los flujos.
III MARCO TEÓRICO
ECUACION DE LA CONTINUIDAD:
Se relaciona directamente con la definición de conservación de la masa. Cuando algunas de las
propiedades de un fluido (densidad, volumen, velocidad) permanecen inalterables.
Si consideramos un flujo permanente, estacionario e incomprensible, entonces podemos definir
una zona específica en la cual se cumplen estas condiciones.
Podemos afirmar que:
P á g i n a 2 | 21
AGOSTO-2023
También:
EFECTO VENTURI Y TEOREMA DE BERNOULLI:
El efecto Venturi lleva el nombre del físico italiano: Giovanni Venturi del siglo XVIII. El cual
encontró que la presión de un fluido en movimiento cae cuando pasa a través de una
constricción en una tubería al mismo tiempo, un matemático holandés-suizo: Daniel Bernoulli
experimentó con la dinámica de fluidos, lo que condujo al principio de Bernoulli. Este principio
establece que un cambio en la velocidad del fluido está directamente relacionado con un cambio
en su presión (o energía potencial).
El principio de Bernoulli supone que el fluido no tiene viscosidad. Sin embargo, en realidad, la
mayoría de los fluidos tienen algún valor de viscosidad. Para obedecer las leyes de dinámica
de fluidos para un fluido incompresible, su velocidad aumenta a medida que pasa a través de
una constricción, conservando así la masa. Si el flujo permanece constante, su presión debe
disminuir, conservando así la energía.
P á g i n a 3 | 21
AGOSTO-2023
Asumiendo que no hay pérdida de energía a lo largo de la tubería, y que la velocidad y las
alturas piezométricas son constantes en las secciones transversales de cada una de las secciones
consideradas, entonces el teorema de Bernoulli establece que:
Donde u1, u2 y un son las velocidades de flujo a través de las secciones 1, 2 y n. La ecuación
de continuidad asume un volumen de flujo constante (sin velocidad) a lo largo de la tubería,
por lo tanto
Sustituyendo en la ecuación 1 para u1 desde la ecuación 2:
Y resolviendo esta ecuación para u2, conduce a:
P á g i n a 4 | 21
AGOSTO-2023
Para que la tasa de descarga (flujo del volumen), de la ecuación (2) se convierta en:
El flujo en realidad pierde algo de energía entre las secciones 1 y 2, y la velocidad no es
absolutamente constante en ninguna de estas secciones. Como resultado, el valor medido de Q
siempre es ligeramente menor que el valor calculado de la teoría - ecuación (3). Para permitir
esto, la ecuación se convierte en:
COEFICIENTE DE DESCARGA:
La ecuación 4 se puede reorganizar para proporcionar lo siguiente:
Como las dimensiones del Venturi (a1 y a2) y la gravedad (g) permanecen constantes, la mitad
de la ecuación puede simplificarse a una constante (k), de modo que:
Entonces:
Por lo tanto:
P á g i n a 5 | 21
AGOSTO-2023
COEFICIENTE PROMEDIO DE DESCARGA:
De la ecuación 7, suponiendo que C y k permanecen constantes, el gráfico de √ℎ1 − ℎ2 versus
Q (ver figura 5) debería producir resultados lineales. Luego puede usar el gradiente inverso de
los resultados para obtener un valor promedio que puede sustituir por el lado derecho en la
ecuación 7.
CALCULOS DE PRESION ADIMENSIONAL:
De la ecuación de Bernoulli, la diferencia en alturas entre cualquier punto y la presión de
entrada se puede encontrar desde:
Para facilitar la comparación de los resultados reales con la teoría, debe convertir estos
términos en cálculos adimensionales. Para hacer esto, dividir entre (22⁄2) lo cual proporcionará:
P á g i n a 6 | 21
AGOSTO-2023
Utilizando la ecuación de continuidad (2) para sustituir las relaciones del área en lugar de las
relaciones de velocidad, esto se convierte en:
Por lo tanto, calculando las razones de las áreas proporciona la diferencia de presiones
adimensionales teóricos o "ideales", también conocida como coeficiente de alturas
piezométricas ideales.
Y la distribución de presión adimensional real (también conocida como coeficiente de alturas
piezométricas reales) se encuentra como:
P á g i n a 7 | 21
AGOSTO-2023
IV RESULTADOS
1. Crear una tabla de resultados:
TABLA N°1: Toma de datos de las alturas con respecto a los cambios de flujo.
Alturas (h) (m)

Flujo Flujo Flujo Flujo Flujo Flujo Flujo Flujo
n Flujo (m³/s)
(m³/s) (m³/s) (m³/s) (m³/s) (m³/s) (m³/s) (m³/s) (m³/s)
0.45 0.44 0.428 0.415 0.4 0.385 0.374 0.356 0.344
A (Toma
alta de
0.242 0.240 0.238 0.238 0.238 0.236 0.234 0.234 0.230
presión)
(h1)
B 0.238 0.238 0.234 0.232 0.234 0.232 0.232 0.232 0.228
C 0.150 0.154 0.160 0.162 0.168 0.170 0.172 0.176 0.180
D
(Garganta) 0.030 0.040 0.050 0.060 0.070 0.080 0.090 0.100 0.110
(h2)
E 0.070 0.080 0.090 0.096 0.104 0.110 0.118 0.124 0.134
F 0.130 0.132 0.140 0.144 0.148 0.154 0.156 0.162 0.168
G 0.164 0.168 0.170 0.170 0.176 0.180 0.182 0.184 0.188
H 0.186 0.188 0.190 0.190 0.192 0.194 0.196 0.198 0.200
J 0.202 0.204 0.206 0.204 0.204 0.206 0.208 0.206 0.208
K 0.212 0.214 0.212 0.212 0.212 0.214 0.214 0.216 0.214
L 0.220 0.220 0.220 0.220 0.220 0.220 0.220 0.220 0.220
FUENTE: ELABORACIÓN PROPIA
P á g i n a 8 | 21
AGOSTO-2023
2. Crear una tabla de resultados en blanco, similar a la tabla 2, completar y calcular las
presiones adimensionales teóricas o ideales a lo largo de Venturi.
TABLA N°2: DISTRIBUCIÓN IDEAL DE PRESIONES
Área de la garganta (a2)/ Área de toma alta presión (a1)= 0.378698225

(a2/a1)²= 0.143412346
Distancia a lo Graganta Presiones
Diámetr Área (a2/an)
n largo del Área/ Adimensionale
o (m) (m²) ²
Venturi (mm) Área "n" s Ideames
A (Toma
alta de
0 0.026 0.0005 0.3786982 0.1434 0
presión)
(a1)
B 20 0.0232 0.0004 0.4756243 0.2262 -0.08280609
C 32 0.0184 0.0003 0.7561437 0.5718 -0.4283409
D
(Garganta 46 0.016 0.0002 1 1 -0.85658765
) (a2)
E 61 0.01679 0.0002 0.9081102 0.8247 -0.68125186
F 76 0.01847 0.0003 0.7504231 0.5631 -0.41972243
G 91 0.02016 0.0003 0.6298816 0.3968 -0.25333846
H 106 0.02184 0.0004 0.5367038 0.2881 -0.14463866
J 121 0.02353 0.0004 0.4623769 0.2138 -0.07038003
K 136 0.02521 0.0005 0.4028045 0.1623 -0.01883909
L 156 0.026 0.0005 0.3786982 0.1434 0
P á g i n a 9 | 21
AGOSTO-2023
TABLA N°3: DISTRIBUCIÓN REAL DE PRESIONES
Flujo Q= 0.450
Velocidad u= 2.204
(u2)²/2g= 0.247
Distancia a lo Presiones
n largo del Venturi hn(m) hn-h1 (m²) Adisionaes
(mm) reales
A (Toma alta
de presión) 0 0.242 0 0
(h1)
B 20 0.238 -0.004 -0.0162
C 32 0.15 -0.092 -0.3717
D (Garganta)
46 0.03 -0.212 -0.8566
(h2)
E 61 0.07 -0.172 -0.6950
F 76 0.13 -0.112 -0.4525
G 91 0.164 -0.078 -0.3152
H 106 0.186 -0.056 -0.2263
J 121 0.202 -0.04 -0.1616
K 136 0.212 -0.03 -0.1212
L 156 0.22 -0.022 -0.0889
Flujo Q= 0.440
Velocidad u= 2.140
(u2)²/2g= 0.233
(mm) reales
A (Toma alta
de presión) 0 0.240 0 0
(h1)
B 20 0.238 -0.002 -0.0086
C 32 0.154 -0.086 -0.3683
D (Garganta)
46 0.040 -0.200 -0.8566
(h2)
E 61 0.080 -0.160 -0.6853
F 76 0.132 -0.108 -0.4626
G 91 0.168 -0.072 -0.3084
H 106 0.188 -0.052 -0.2227
J 121 0.204 -0.036 -0.1542
P á g i n a 10 | 21
AGOSTO-2023
K 136 0.214 -0.026 -0.1114
L 156 0.220 -0.020 -0.0857
Flujo Q= 0.428
Velocidad u= 2.075116677
(u2)²/2g= 0.219475496
(mm) reales
A (Toma alta
de presión) 0 0.238 0 0
(h1)
B 20 0.234 -0.0040 -0.0182
C 32 0.160 -0.0780 -0.3554
D (Garganta)
46 0.050 -0.1880 -0.8566
(h2)
E 61 0.090 -0.1480 -0.6743
F 76 0.140 -0.0980 -0.4465
G 91 0.170 -0.0680 -0.3098
H 106 0.190 -0.0480 -0.2187
J 121 0.206 -0.0320 -0.1458
K 136 0.212 -0.0260 -0.1185
L 156 0.220 -0.0180 -0.0820
Flujo Q= 0.415
Velocidad u= 2.019
(u2)²/2g= 0.208
(mm) reales
A (Toma alta
de presión) 0 0.238 0 0
(h1)
B 20 0.232 -0.0060 -0.0289
C 32 0.162 -0.0760 -0.3657
D (Garganta)
46 0.060 -0.1780 -0.8566
(h2)
E 61 0.096 -0.1420 -0.6833
F 76 0.144 -0.0940 -0.4524
P á g i n a 11 | 21
AGOSTO-2023
G 91 0.170 -0.0680 -0.3272
H 106 0.190 -0.0480 -0.2310
J 121 0.204 -0.0340 -0.1636
K 136 0.212 -0.0260 -0.1251
L 156 0.220 -0.0180 -0.0866
Flujo Q= 0.400
Velocidad u= 1.962
(u2)²/2g= 0.196
(mm) reales
A (Toma alta
de presión) 0 0.238 0 0
(h1)
B 20 0.234 -0.0040 -0.0204
C 32 0.168 -0.0700 -0.3569
D (Garganta)
46 0.070 -0.1680 -0.8566
(h2)
E 61 0.104 -0.1340 -0.6832
F 76 0.148 -0.0900 -0.4589
G 91 0.176 -0.0620 -0.3161
H 106 0.192 -0.0460 -0.2345
J 121 0.204 -0.0340 -0.1734
K 136 0.212 -0.0260 -0.1326
L 156 0.220 -0.0180 -0.0918
Flujo Q= 0.385
Velocidad u= 1.890
(u2)²/2g= 0.182
(mm) reales
A (Toma alta
de presión) 0 0.236 0 0
(h1)
B 20 0.232 -0.004 -0.0220
C 32 0.170 -0.066 -0.3624
P á g i n a 12 | 21
AGOSTO-2023
D (Garganta)
46 0.080 -0.156 -0.8566
(h2)
E 61 0.110 -0.126 -0.6919
F 76 0.154 -0.082 -0.4503
G 91 0.180 -0.056 -0.3075
H 106 0.194 -0.042 -0.2306
J 121 0.206 -0.030 -0.1647
K 136 0.214 -0.022 -0.1208
L 156 0.220 -0.016 -0.0879
Flujo Q= 0.374
Velocidad u= 1.816
(u2)²/2g= 0.168
(mm) reales
A (Toma alta
de presión) 0 0.234 0 0
(h1)
B 20 0.232 -0.0020 -0.0119
C 32 0.172 -0.0620 -0.3688
D (Garganta)
46 0.090 -0.1440 -0.8566
(h2)
E 61 0.118 -0.1160 -0.6900
F 76 0.156 -0.0780 -0.4640
G 91 0.182 -0.0520 -0.3093
H 106 0.196 -0.0380 -0.2260
J 121 0.208 -0.0260 -0.1547
K 136 0.214 -0.0200 -0.1190
L 156 0.220 -0.0140 -0.0833
Flujo Q= 0.356
Velocidad u= 1.752
(u2)²/2g= 0.156
(mm) reales
P á g i n a 13 | 21
AGOSTO-2023
A (Toma alta
de presión) 0 0.234 0 0
(h1)
B 20 0.232 -0.002 -0.0128
C 32 0.176 -0.058 -0.3708
D (Garganta)
46 0.100 -0.134 -0.8566
(h2)
E 61 0.124 -0.110 -0.7032
F 76 0.162 -0.072 -0.4603
G 91 0.184 -0.050 -0.3196
H 106 0.198 -0.036 -0.2301
J 121 0.206 -0.028 -0.1790
K 136 0.216 -0.018 -0.1151
L 156 0.220 -0.014 -0.0895
Flujo Q= 0.344
Velocidad u= 1.658
(u2)²/2g= 0.140
(mm) reales
A (Toma alta
de presión) 0 0.230 0 0
(h1)
B 20 0.228 -0.002 -0.0143
C 32 0.180 -0.050 -0.3569
D (Garganta)
46 0.110 -0.120 -0.8566
(h2)
E 61 0.134 -0.096 -0.6853
F 76 0.168 -0.062 -0.4426
G 91 0.188 -0.042 -0.2998
H 106 0.200 -0.030 -0.2141
J 121 0.208 -0.022 -0.1570
K 136 0.214 -0.016 -0.1142
L 156 0.220 -0.010 -0.0714
P á g i n a 14 | 21
AGOSTO-2023
3. DIBUJAR UNA RECTA DE AJUSTE LINEAL A TRAVES DE SUS RESULTADOS
Y ENCUENTRE SUS RESULTADOS
TABLA N°4: RELACION ENTRE EL FLUJO Y LA DIFERENCIA DE ALTURAS AL
CUADRADO
h1-h2
Flujo Q (m³/s) h1 h2 C
(m)
0.45 0.242 0.030 0.212 0.4604 1015.6665
0.44 0.240 0.040 0.200 0.4472 1022.4551
0.428 0.238 0.050 0.188 0.4336 1025.8206
0.415 0.238 0.060 0.178 0.4219 1022.2207
0.4 0.238 0.070 0.168 0.4099 1014.1727
0.385 0.236 0.080 0.156 0.3950 1012.9896
0.374 0.234 0.090 0.144 0.3795 1024.2286
0.356 0.234 0.100 0.134 0.3661 1010.6579
0.344 0.230 0.110 0.120 0.3464 1031.9874
TABLA N°5: CINCO ESFERAS DE PRUEBA (NYLON)
Cálculo de K= 0.0010
Valor promedio de C= 1020.0221
Flujo real (m³/s) Flujo calculado Error (%)

0.450 0.460 0.452 8.72%
0.440 0.447 0.439 4.60%
0.428 0.434 0.426 10.30%
0.415 0.422 0.414 3.70%
0.400 0.410 0.402 9.28%
0.385 0.395 0.388 10.36%
0.374 0.379 0.372 5.72%
0.356 0.366 0.359 11.85%
0.344 0.346 0.340 13.56%
P á g i n a 15 | 21
AGOSTO-2023
Distancia
Alturas según el Flujo
a lo largo
Piezómetro del
Venturi 0.45 0.44 0.428 0.415 0.4 0.385 0.374 0.356 0.344
(mm)
A (Toma alta
de presión) 0 0.242 0.240 0.238 0.238 0.238 0.236 0.234 0.234 0.230
(h1)
B 20 0.238 0.238 0.234 0.232 0.234 0.232 0.232 0.232 0.228
C 32 0.150 0.154 0.160 0.162 0.168 0.170 0.172 0.176 0.180
D (Garganta)
46 0.030 0.040 0.050 0.060 0.070 0.080 0.090 0.100 0.110
(h2)
E 61 0.070 0.080 0.090 0.096 0.104 0.110 0.118 0.124 0.134
F 76 0.130 0.132 0.140 0.144 0.148 0.154 0.156 0.162 0.168
G 91 0.164 0.168 0.170 0.170 0.176 0.180 0.182 0.184 0.188
H 106 0.186 0.188 0.190 0.190 0.192 0.194 0.196 0.198 0.200
J 121 0.202 0.204 0.206 0.204 0.204 0.206 0.208 0.206 0.208
K 136 0.212 0.214 0.212 0.212 0.212 0.214 0.214 0.216 0.214
L 156 0.220 0.220 0.220 0.220 0.220 0.220 0.220 0.220 0.220
P á g i n a 16 | 21
AGOSTO-2023
FIGURA N°1: RESULTADOS TÍPICOS DE DISTRIBUCIÓN DE PRESIONES
Distancia a lo largo del Venturi (mm)
0.250
0.200
Alturas respecto al cambio de flujo
0.150
0.100
0.050
0.000
0 20 40 60 80 100 120 140 160
0.45 m³/s 0.44 m³/s 0.428 m³/s 0.415 m³/s 0.4 m³/s
0.385 m³/s 0.374 m³/s 0.356 m³/s 0.344 m³/s
V CONCLUSIONES
➢ Según lo aplicado, se puede afirmar que las pérdidas de carga se dan por el cambio
de diámetro en el tubo de Venturi.
➢ A menor diámetro: mayor energía cinética y la energía depresión será menor.
➢ A mayor diámetro baja la velocidad y baja la energía cinética.
P á g i n a 17 | 21
AGOSTO-2023
VI RECOMENDACIONES
➢ Es recomendable estar concentrados durante la práctica del laboratorio para tomar
correctamente los datos necesarios tales como la altura de los tubos en relación al
flujo del agua en los tempos indicados..
➢ Para no tener muchos errores con las medidas, es importante que los instrumentos
que vamos a trabajar estén muy bien calibrados.
VII ANEXOS
FIGURA N°1: RESULTADOS TÍPICOS DE DISTRIBUCIÓN DE PRESIONES
FUENTE: ELABORACIÓN ´PROPIA
P á g i n a 18 | 21
AGOSTO-2023
VIII REFERENCIAS BIBLIOGRÁFICAS
Streeter L. Victor, Wylie E. Benjamín y Bedford Keith W. (2011) Mecánica de Fluidos.

McGrawHill.
https://d1wqtxts1xzle7.cloudfront.net/64928992/Fluidos_Streeter_Wylie_Mecanic
a_de_los_fluidos_4ta_ed.pdf?1605295948=&response-content-
disposition=inline%3B+filename%3DMecanica_de_los_Fluidos_4ta_Ed_Streete
r.pdf&Expires=1692833571&Signature=R4JR5MG2RIJEeo9-~d~SjGOiW-
~NpQrjBHm1Si5pONTRXIPIel9mx6IsNJeO93ABYfh96Ife7S4vxJ8tqjZLi36zKvVe
AKUSwNHxM4M2kIOGPkiU87oLGiu5Hka5IzWsXm22j5LllH3ffbasbstjBNK-
HAMAbnHP0j7TinVt2fYVfuX7ajmL1j4FzILm435kspfGpUA4ymQArotqKHVgUB
8vhmI2HIu84UvSOiSmm1wGNEePInADyZDbq3Zq4iG5oc5l1bPwgQJq1xBpL-
si1JJ0iZu89QOGcG~ULrNEBlYOYmasFttAQ9d2rQPbLxYuv4yLVpSiRerPosSRu
LhVBg__&Key-Pair-Id=APKAJLOHF5GGSLRBV4ZA
P á g i n a 19 | 21

Lab 02 Viscocímetro

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Lab 02 Viscocímetro

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD TECNOLÓGICA DEL PERÚ

INFORME DE LABORATORIO C02: VENTURÍMETRO

1. Huayta Condori, Jhon Cod.U21206523

1Ingeniería Civil, Sede Lima Sur

2. Lucana Torbisco, Renzo Alexis Cod.U21219510

2Ingeniería Civil, Sede Lima Sur

3. Surichaqui Ticllas, Ronald Cod.U21218355

3Ingeniería Civil, Sede Lima Sur

Lima, 27 de SETIEMBRE de 2023

En dinámica de fluidos, el principio de Bernoulli, llamado también ecuación de

Bernoulli describe el comportamiento de un fluido moviéndose a lo largo de un alinea de

corriente, el motivo principal es estudiar el efecto, funcionamiento y las aplicaciones

velocidades, alturas y presiones? Son algunos planteamientos que debemos resolver en el

curso de Mecánica de Fluidos perteneciente para el VI ciclo de la carrera Ingeniería Civil. En

ella, se utilizará su moderno laboratorio, que a su vez se encuentra equipado con un

Venturímetro, estos aparatos permitirán un mejor aprendizaje de manera experimental. Este es

El efecto Venturi es un fenómeno físico, en el cual, un fluido en movimiento dentro de

en anexos se encontrarán algunos videos que permitan visualizar la experiencia.

Ahora, analicemos nuestros objetivos del presente informe.

2.1 OBJETIVO GENERAL

➢ Determinar la distribución de presiones mediante los coeficientes de presiones,

teniendo diferentes diámetros dentro del tubo Venturi.

2.2 OBJETIVO ESPECÍFICO

➢ Graficar de la dispersión de presiones adimensionales.

➢ Graficar los flujos.

III MARCO TEÓRICO

Se relaciona directamente con la definición de conservación de la masa. Cuando algunas de las

propiedades de un fluido (densidad, volumen, velocidad) permanecen inalterables.

Si consideramos un flujo permanente, estacionario e incomprensible, entonces podemos definir

una zona específica en la cual se cumplen estas condiciones.

Podemos afirmar que:

EFECTO VENTURI Y TEOREMA DE BERNOULLI:

constricción en una tubería al mismo tiempo, un matemático holandés-suizo: Daniel Bernoulli

en su presión (o energía potencial).

disminuir, conservando así la energía.

consideradas, entonces el teorema de Bernoulli establece que:

de continuidad asume un volumen de flujo constante (sin velocidad) a lo largo de la tubería,

Sustituyendo en la ecuación 1 para u1 desde la ecuación 2:

Y resolviendo esta ecuación para u2, conduce a:

El flujo en realidad pierde algo de energía entre las secciones 1 y 2, y la velocidad no es

absolutamente constante en ninguna de estas secciones. Como resultado, el valor medido de Q

esto, la ecuación se convierte en:

La ecuación 4 se puede reorganizar para proporcionar lo siguiente:

de la ecuación puede simplificarse a una constante (k), de modo que:

De la ecuación 7, suponiendo que C y k permanecen constantes, el gráfico de √ℎ1 − ℎ2 versus

CALCULOS DE PRESION ADIMENSIONAL:

De la ecuación de Bernoulli, la diferencia en alturas entre cualquier punto y la presión de

entrada se puede encontrar desde:

relaciones de velocidad, esto se convierte en:

adimensionales teóricos o "ideales", también conocida como coeficiente de alturas

Y la distribución de presión adimensional real (también conocida como coeficiente de alturas

piezométricas reales) se encuentra como:

1. Crear una tabla de resultados:

Alturas (h) (m)

presiones adimensionales teóricas o ideales a lo largo de Venturi.

TABLA N°2: DISTRIBUCIÓN IDEAL DE PRESIONES

Área de la garganta (a2)/ Área de toma alta presión (a1)= 0.378698225

FUENTE: ELABORACIÓN PROPIA

FUENTE: ELABORACIÓN PROPIA

Y ENCUENTRE SUS RESULTADOS

TABLA N°4: RELACION ENTRE EL FLUJO Y LA DIFERENCIA DE ALTURAS AL

FUENTE: ELABORACIÓN PROPIA

TABLA N°5: CINCO ESFERAS DE PRUEBA (NYLON)
