JOAQUIN EDUARDO DELGADO MONTAGUT

Ingeniero Civil U.F.P.S.


NIT. 88215089-9

C
COON
NSSTTR
RUUCCC
CIIÓ
ÓNNY Y//OOA AD DEEC
CUUAACCIIÓ
ÓNNDDEE LLA
AC CAAN
NCCHHAAD DEELL
BBAARRR
RIIO
OC CHHAARRAALLAA,, M
MUUNNIIC
CIIP
PIIO
ODDEE AARRAAUUQQU
UIITTA
A,,
D
DEEPPAARRTTAAMMEENNTTOODDEE AAR
RAAU
UC CAA

EESSTTU
UDDIIO
ODDEE SSU
UEELLO
OSS

O
OCCTTU
UBBR
REE D
DEE 2
2001
122

CALLE 27 #15-77
TELFAX. (097)8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

CONTENIDO

Introducción
1. Objetivo
2. Metodología
3. Estudio de suelos
3.1 Tipo de perforaciones
3.2 Localización de perforaciones
3.3 Muestreo
3.4 Ensayos de campo y laboratorio
3.5 Perfiles estratigráficos
3.6 Caracterización geotécnica de los suelos
4. Análisis geotécnico
4.1 Metodología
4.2 Análisis
5. Recomendaciones para el diseño
Anexos
Anexo A. Localización de los sondeos
Anexo B. Ensayos de laboratorio
Anexo C. Registro fotográfico

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

INTRODUCCIÓN

El presente informe hace parte fundamental del proyecto CONSTRUCCIÓN Y/O


ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA, MUNICIPIO DE ARAUQUITA,
DEPARTAMENTO DE ARAUCA, el cual se efectuó con base en la información de tres
sondeos con equipo a percusión manual, de las muestras tomadas del sitio de
ubicación de las obras y en los ensayos de laboratorio del material encontrado en
los apiques, con el fin de obtener los parámetros necesarios para la determinación
de la capacidad última y admisible del suelo de cimentación.

La cimentación puede definirse en general como el conjunto de elementos de


cualquier edificación cuya misión es transmitir al terreno que la soporta las
acciones procedentes de la estructura. Su diseño dependerá por tanto no solo de
las características del edificio sino también de la naturaleza del terreno.

La importancia del conocimiento de los caracteres propios del suelo se pone de


manifiesto desde el momento de la propia ejecución de la obra por su influencia
sobre la seguridad de los trabajadores en la realización de excavaciones y
movimientos de tierras así como en la de los elementos auxiliares de la
construcción: cimbras, encofrados, pozos y zanjas de cimentación líneas
enterradas, etc.

Dentro de los parámetros indispensables para el cálculo de la capacidad última del


suelo, se destacó el desarrollo del ensayo de corte directo que permitió determinar
el ángulo de fricción interna del material () que confirma que el suelo encontrado
en el sitio presenta un comportamiento friccionante, tal como lo demuestran los
resultados de los ensayos efectuados en el laboratorio.

Se realizaron tres (03) sondeos uno de ellos con recuperación, utilizando equipo de
percusión manual, alcanzando los 6,00 m de profundidad máxima y 11,60 m de
profundidad explorada, en los cuales se encontraron estratos compuestos por
arenas limosas y arcillosas y arcillas arenosas de mediana plasticidad.

Se tomaron muestras representativas de los estratos encontrados para ser


analizados en laboratorio. Los parámetros que se emplearon para los respectivos
cálculos de la capacidad de carga son los más críticos, es decir los menores
valores, arrojados por los respectivos análisis.

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

1. OBJETIVOS

1.1 OBJETIVO GENERAL

La ejecución de un estudio definitivo de suelos tendiente a conocer la estratigrafía


promedio del lugar, las principales características físicas y mecánicas de los
estratos que la conforma y finalmente suministrar normas y recomendaciones de
cimentación más adecuadas desde el punto de vista técnico y económico.

1.2 OBJETIVOS ESPECÍFICOS

Apreciar la viabilidad del sitio para desarrollar el proyecto.

Determinar el manto o mantos del suelo sobre los cuales se cimentarán las
estructuras en condiciones de seguridad y asentamientos permisibles, apropiados
para su buen comportamiento.

Elegir el tipo de fundación y el modo de construirla.

Fijar los parámetros y demás información necesaria para el diseño y la


especificación de las fundaciones.

En caso necesario, establecer las disposiciones que deben tomarse para la


protección de las estructuras e instalaciones vecinas.

Anticipar las necesidades relativas al control de las obras de fundación durante la


construcción.

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

2. METODOLOGÍA

2.1 Visita de campo.


2.2 Realización de apiques.
2.3 Exploración del subsuelo, ensayos de campo y toma de muestras.
2.4 Ensayos de laboratorio: Granulometrías, Humedades; Pesos Unitarios;
Gravedad Especifica; Corte Directo.
2.5 Digitalización de la información arrojada por los ensayos de laboratorio
2.6 Informe técnico.

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

3. EXPLORACIÓN GEOTÉCNICA

3.1 TIPO DE PERFORACIONES

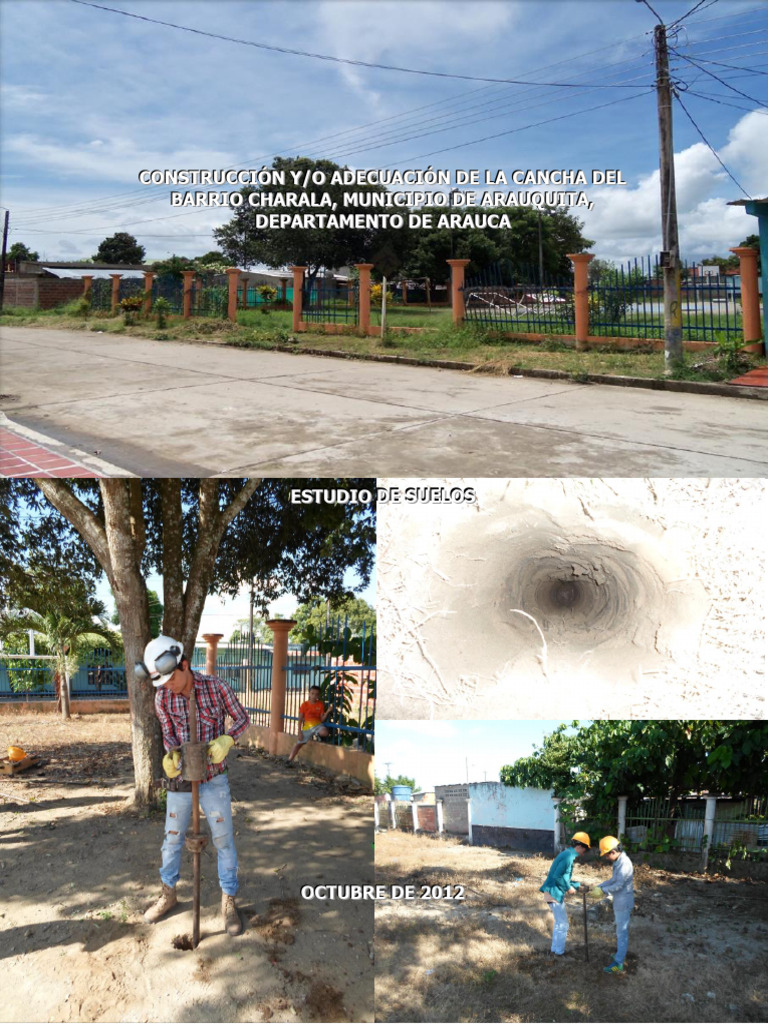

El trabajo de exploración se efectuó mediante sondeos a percusión con equipó


manual. Se realizaron en total tres (6) sondeos, sobre los cuales se desarrolló la
descripción del perfil estratigráfico; los sondeos se llevaron hasta una profundidad
máxima de 6.00 m.

Los sondeos se realizaron con los siguientes objetivos fundamentales:

- Verificar la localización espacial de los tipos de suelos identificados.

- Determinar la variación en profundidad y los espesores de los tipos de suelos


definidos.

- Obtener muestras alteradas en cada una de las perforaciones realizadas, para


determinar las características generales y las propiedades físicas y mecánicas
de los suelos.

- Determinar la localización y características generales del nivel freático (si


existe).

3.2 LOCALIZACION DE LAS PERFORACIONES

En el cuadro 1 se presenta la ubicación de cada uno de los apiques exploratorios:

Cuadro 1. Localización y profundidad de los apiques

Apique Sector Profundidad Nivel Freático


No. (m)
1 Costado Este de la cancha 6.00 2.20

2 Costado Sur de la cancha 3.30 2.30


3 Costado Oeste de la cancha 2.30 -

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

3.3 MUESTREO

Se tomaron muestras alteradas (en bolsa) e inalteradas en tubo shelby de tal


modo que puede garantizarse la menor alteración posible de las muestras. En
términos generales, las muestras se tomaron a profundidades aleatorias teniendo
en cuenta la posibilidad de obtener muestras representativas con diversas
características, tales como: presencia de estratos de suelos representativos,
consistencia, humedad y dureza de algunas capas, entre otros.

3.4 ENSAYOS DE CAMPO Y LABORATORIO

Los siguientes son los ensayos de campo y laboratorio que fueron realizados para
el desarrollo del presente estudio:

- Muestreo e identificación de materiales (ASTM D 420–98)

- Conservación y transporte de muestras de suelos (ASTM D 4220–95).

- NTC 1493 - Ensayo para determinar el límite plástico y el índice de plasticidad.


(ASTM D 4318).

- NTC 1494 - Ensayo para determinar el límite líquido. (ASTM D 4318).

- NTC 1495 - Ensayo para determinar el contenido de humedad. (ASTM D 2216).

- NTC 1504 - Clasificación para propósitos de ingeniería. (ASTM D 2487).

- NTC 1917 - Determinación de la resistencia al corte. Método de corte directo


(CD). (ASTM D 3080).

3.5 PERFILES ESTRATIGRÁFICOS

De los apiques efectuados se registró el perfil estratigráfico, el cual se presenta en


los esquemas anexos.

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Ing. Joaquin Eduardo Delgado Montagut


INGENIERO CIVIL MAT. PROF. 5420272031 NTS seincojedm@gmail.com SECCIÓN INGENIERÍA DE SUELOS Y FUNDACIONES
Proyecto: CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA, MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA
Solicitante: MUNICIPIO DE ARAUQUITA APIQUE No. 1
SONDEO - APIQUE No. 1
MUESTRA PROF. LITOLO GRANULOMETRÍA LIMITES DE PLASTICIDAD HUMEDAD PESO Cohesion Angulo Capacidad
DESCRIPCIÓN No. mts. GÍA. GRAVA ARENA LIMO ARCILLA LL LP IP NATURAL UNITARIO C Fricción Admisible (qa)
% % % % % % % % Ton / m3 Ton / m2 Ø° Ton / m2
Capa VEGETAL 0.10 B=1.00 m
0.20
ARENA. Limosa. 0.30
De granulometría Fina. 0.40
Color marrón. 1 0.50 0.00 62.52 37.48 - - - - 14.06 1.613
0.60
0.70
ARCILLA . Arenosa 0.80
De plasticidad Media. 0.90
Color marrón con vetas grises y naranjas 2 1.00 0.00 32.43 - 67.57 36.10 17.48 18.62 18.85 1.572
1.10
1.20
1.30 15.88
1.40 17.33
1.50 18.80
1.60 20.27
ARENA. Arcillosa 1.70 21.75
De granulometría Fina. 1.80 23.24
Color gris con pintas naranjas. 1.90 24.73
3 2.00 0.00 54.32 - 45.68 31.00 22.14 8.86 24.82 1.586 0.80 25.33 26.22
2.10 27.72
NIVEL FREATICO A 2,20 MTS. 2.20 29.22
2.30 30.02
2.40 30.82
2.50 31.61
2.60 32.40
2.70 33.19
2.80 33.97
2.90 34.76
3.00 35.54
. .
. .
. .
5.90 57.85
6.00 58.61
Fin de la exploración

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Ing. Joaquin Eduardo Delgado Montagut


INGENIERO CIVIL MAT. PROF. 5420272031 NTS seincojedm@gmail.com SECCIÓN INGENIERÍA DE SUELOS Y FUNDACIONES
Proyecto: CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA, MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA
Solicitante: MUNICIPIO DE ARAUQUITA APIQUE No. 2
SONDEO - APIQUE No. 2
MUESTRA PROF. LITOLO GRANULOMETRÍA LIMITES DE PLASTICIDAD HUMEDAD PESO Cohesion Angulo Capacidad
DESCRIPCIÓN No. mts. GÍA. GRAVA ARENA LIMO ARCILLA LL LP IP NATURAL UNITARIO C Fricción Admisible (qa)
% % % % % % % % Ton / m3 Ton / m2 Ø° Ton / m2
Capa VEGETAL 0.10 B=1.00 m
0.20
ARENA. Limosa. 0.30
De granulometría Fina. 1 0.40
Color marrón. 0.50
0.60
ARCILLA . Arenosa 0.70
De plasticidad Media. 0.80
Color marrón con vetas grises y naranjas 2 0.90
1.00
1.10
1.20
1.30
1.40
ARENA. Arcillosa 1.50
De granulometría Fina. 1.60
Color gris con pintas naranjas. 1.70
3 1.80
1.90
2.00
2.10
2.20
NIVEL FREATICO A 2,00 MTS. 2.30
2.40
2.50
2.60
2.70
2.80
2.90
3.00
3.10
3.20
3.30
Fin de la exploración
Cra. 18 # 27-21 Barrio Modelo
TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Ing. Joaquin Eduardo Delgado Montagut


INGENIERO CIVIL MAT. PROF. 5420272031 NTS seincojedm@gmail.com SECCIÓN INGENIERÍA DE SUELOS Y FUNDACIONES
Proyecto: CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA, MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA
Solicitante: MUNICIPIO DE ARAUQUITA APIQUE No. 3
SONDEO - APIQUE No. 3
MUESTRA PROF. LITOLO GRANULOMETRÍA LIMITES DE PLASTICIDAD HUMEDAD PESO Cohesion Angulo Capacidad
DESCRIPCIÓN No. mts. GÍA. GRAVA ARENA LIMO ARCILLA LL LP IP NATURAL UNITARIO C Fricción Admisible (qa)
% % % % % % % % Ton / m3 Ton / m2 Ø° Ton / m2
Capa VEGETAL 0.10 B=1.00 m
0.20
ARENA. Limosa. 0.30
De granulometría Fina. 1 0.40
0.50
0.60
Color marrón. 0.70
ARCILLA . Arenosa 0.80
De plasticidad Media. 0.90
Color marrón con vetas grises y naranjas 2 1.00
1.10
ARENA. Arcillosa 1.20
De granulometría Fina. 1.30
Color gris con pintas naranjas. 1.40
1.50
1.60
1.70
3 1.80
1.90
2.00
2.10
2.20
2.30
Fin de la exploración

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

3.6 CARACTERIZACIÓN GEOTÉCNICA DE LOS SUELOS

De los ensayos de laboratorio realizados se tienen las siguientes características


geotécnicas de los suelos encontrados en el área de estudio:

1. Se encontró predominio de suelos conformados arenas limosas y arcillosas y


arcillas arenosas de mediana plasticidad, clasificados como SM, SC, y CL según
el Sistema Unificado de Clasificación de Suelos y como A-4 y A-6 según el
sistema de clasificación AASHTO.

2. La zona en estudio presenta alta homogeneidad en los suelos, predominando


los suelos de grano fino con alto contenido de arenas, que presentan baja
susceptibilidad a cambios volumétricos. Estos suelos presentan unas
características geotécnicas favorables para el apoyo directo y soporte de las
presiones de una cimentación superficial.

3. A la fecha del ensayo el nivel freático se presentó entre 2.20 y 2.30 m de


profundidad.

4. La humedad natural promedio encontrada es de 19.24%.

5. Relación esfuerzo deformación del suelo

Con base en los ensayos de laboratorio efectuados, se tienen los siguientes


parámetros de resistencia para los suelos encontrados en el sitio:

Cuadro 2. Parámetros de resistencia de los suelos

Apique Muestra Angulo de fricción Cohesión


interna Kg/cm2
1 3 25.33° 0.08

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

4. ANALISIS GEOTECNICO

4.1 METODOLOGIA

1. Selección preliminar del tipo de cimentación (superficial o profunda), en función


de la magnitud del proyecto y de las cargas de trabajo esperadas, de las
condiciones estratigráficas encontradas en la exploración geotécnica, de la
profundidad y fluctuaciones del nivel freático.

2. Cálculo de la capacidad portante, según las teorías de la Mecánica de Suelos


tradicional (condiciones de falla de la cimentación).

3. Determinación de la presión admisible final, en función de los cálculos de


capacidad portante.

4. Verificación y chequeo del tipo de cimentación inicialmente propuesto, en


función de la presión admisible final calculada.

4.2 ANALISIS

4.2.1. Selección preliminar del tipo de cimentación. Según las estructuras


proyectadas y las condiciones estratigráficas encontradas, se recomienda proyectar
una cimentación aislada tipo zapatas con vigas de amarre. El sistema se
proyecta en concreto reforzado.

4.2.2 Presión de contacto admisible. (Capacidad última de falla). Se define la


capacidad última de una cimentación como la máxima presión que se puede
aplicar sobre un cimiento, provocando en el suelo de apoyo una falla por
resistencia al corte.

Para el cálculo de cimientos superficiales, se utilizó la Ecuación General de


Capacidad Última de Carga, con un factor de seguridad igual 3.0.

qult= c Nc sc dc ic gc bc + q Nq sq dq iq gq bq + ½  B N s d i g b

Siendo,
c = cohesión del suelo o resistencia al corte no drenada (su).
q = presión efectiva de sobrecarga en el nivel de apoyo = *D siendo  el peso
unitario del suelo sobre la profundidad de apoyo.
 = peso unitario del suelo bajo el nivel de apoyo, en la zona de la cuña.
Cra. 18 # 27-21 Barrio Modelo
TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

B = ancho, menor dimensión del cimiento.


Nc , Nq, N = factores de capacidad de carga que dependen del ángulo de fricción
interna 

N q  e tan  tan 2 (45   / 2)


N c  ( N q  1) cot
N  2.0 ( N q  1) tan(  )

El cuadro 3 Presenta los valores de los factores de capacidad de carga Nc, Nq, N 
para diferentes valores de .

Cuadro 3. Factores de Capacidad de Carga. Vesic –De Beer


 Nc Nq N
0 5.14 1.00 0.00
5 6.49 1.57 0.45
10 8.34 2.47 1.22
15 10.98 3.94 2.65
20 14.83 6.40 5.39
25 20.72 10.66 10.88
26 22.25 11.85 12.54
28 25.80 14.72 16.72
30 30.14 18.40 22.40
32 35.49 23.18 30.21
34 42.16 29.44 41.06
35 46.12 33.30 48.03
40 75.31 64.19 109.41
44 118.37 115.31 224.63

sc, sq, s = factores de forma del cimiento


dc, dq, d =factores de profundidad del cimiento
ic, iq, i = factores de inclinación de la carga
gc, gq, g = factores de inclinación del terreno
bc, bq, b = factores de inclinación de la base del cimiento

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Factores para >0.0 factores para =0.0


Factor de forma:
Nq B B B B
sc  1   sq  1  t an  s  1  0.4 sc  0.2
Nc L L L L
sc  1.0 para continuo sc  0.0 para continuo

Factor de profundidad: D D D D
para 1 k  ; para 1 k  arctag en radianes
B B B B
dc  1 0.4k d q  1  2 tan (1  sen ) 2 k d   1.0 para cualquier  d c  0.4k

2 B/L 2 L/B
Factor de inclinación de la carga: (  > 0.0) m  mB  H paralelo a B; m  mL  H paralelo a L
1 B / L 1 L / B
m 1
 
m
1  iq   H mH
ic  iq  i q  1 
H  i  1   ic  1 
Nq 1      V  A c cot   A ca N c
 V A c
f a cot   f a  f

H = P sen () V = P cos () Af = B´ x L´ ; área efectiva del cimiento descontando la excentricidad por momento
Ca = Adherencia entre base del cimiento y suelo, puede tomarse como un valor reducido de la cohesión
= ángulo de fricción entre base cimiento-suelo, puede tomarse como un valor reducido de 

Factor de inclinación de la base del cimiento: (  > 0.0)

º º
bc  1  bq  b  (1   tan ) 2  en radianes bc 
147º 147º

Factor de inclinación del terreno: (  > 0.0)


º º
gc  1  g q  g  (1  tan  ) 2 g c 
147º 147º
use N  2sen para   0

Ecuación de capacidad de carga última para suelos cohesivos ( = 0.0)

qult=5.14 c (1+ s´c + d´c – g´c - b´c ) + q

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Efecto del nivel freático:

Caso 1. La posición del nivel freático se localiza por debajo de la zona de influencia
de la cuña. Dw>D+B o dw>B

Caso 2. La posición del nivel freático se localiza bajo el nivel de apoyo dentro de la
zona de influencia de la cuña. Dw < D+B o dw<B. Se debe considerar el peso
unitario sumergido del suelo ´ bajo el nivel de desplante.

En este caso se corrige el tercer término de la ecuación de capacidad última de


carga: B se hace igual a dw + ´(B-dw) o de manera similar se cambia el valor
de  de B por un valor equivalente:

equivalente= [dw + ´(B-dw)]/B

Caso 3. El nivel freático se ubica sobre el nivel de apoyo. Se consideran los


esfuerzos efectivos en la profundidad de apoyo tomando en cuenta el peso unitario
sumergido (´) del suelo por encima del nivel de desplante. Dw < D; dw=0.0.

En este caso se corrige el segundo y tercer término de la ecuación. El valor de


presión de sobrecarga en el nivel de apoyo q=D, se calcula como esfuerzo
efectivo quedando q=Dw + ´(D-Dw), siendo ´ el peso unitario sumergido del
suelo sobre el nivel de apoyo. El término B se calcula como ´B, siendo ´ el peso
unitario sumergido del suelo por debajo del nivel de apoyo.

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Cuadro 4. Capacidad neta de carga vs. Profundidad de cimentación (Apique 1)


Profundidad Sobrecarga Cap. Ultima Cap.Admisible Cap. Admisible Neta
Cimentación q =*d qult qa=qult/3 qa neta
D (m) (kN/m2) (kN/m2) (kN/m2) (Kg/cm2) (Ton/m2) (kN/m2) (Kg/cm2) (Ton/m2)
0,10 0,00 - - - - - - -
0.60 9.02 - - - - - - -
1.30 21.85 488.95 162.98 1.66 16.62 155.70 1.59 15.88
1.40 23.79 533.72 177.91 1.81 18.14 169.98 1.73 17.33
1.50 25.73 578.78 192.93 1.97 19.67 184.35 1.88 18.80
1.60 27.67 624.07 208.02 2.12 21.21 198.80 2.03 20.27
1.70 29.62 669.56 223.19 2.28 22.76 213.31 2.18 21.75
1.80 31.56 715.21 238.40 2.43 24.31 227.89 2.32 23.24
1.90 33.50 761.01 253.67 2.59 25.87 242.51 2.47 24.73
2.00 35.44 806.94 268.98 2.74 27.43 257.17 2.62 26.22
2.10 37.38 852.96 284.32 2.90 28.99 271.86 2.77 27.72
2.20 39.32 899.08 299.69 3.06 30.56 286.59 2.92 29.22
2.30 40.28 923.52 307.84 3.14 31.39 294.41 3.00 30.02
2.40 41.23 947.87 315.96 3.22 32.22 302.21 3.08 30.82
2.50 42.19 972.15 324.05 3.30 33.04 309.98 3.16 31.61
2.60 43.15 996.35 332.12 3.39 33.87 317.73 3.24 32.40
2.70 44.10 1020.50 340.17 3.47 34.69 325.46 3.32 33.19
2.80 45.06 1044.58 348.19 3.55 35.51 333.17 3.40 33.97
2.90 46.02 1068.61 356.20 3.63 36.32 340.86 3.48 34.76
3.00 46.98 1092.59 364.20 3.71 37.14 348.54 3.55 35.54
3.10 47.93 1116.53 372.18 3.80 37.95 356.20 3.63 36.32
3.20 48.89 1140.42 380.14 3.88 38.76 363.84 3.71 37.10
3.30 49.85 1164.28 388.09 3.96 39.57 371.48 3.79 37.88
3.40 50.80 1188.10 396.03 4.04 40.38 379.10 3.87 38.66
3.50 51.76 1211.88 403.96 4.12 41.19 386.71 3.94 39.43
3.60 52.72 1235.64 411.88 4.20 42.00 394.31 4.02 40.21
3.70 53.67 1259.36 419.79 4.28 42.81 401.90 4.10 40.98
3.80 54.63 1283.06 427.69 4.36 43.61 409.48 4.18 41.76
3.90 55.59 1306.73 435.58 4.44 44.42 417.05 4.25 42.53
4.00 56.54 1330.38 443.46 4.52 45.22 424.61 4.33 43.30
4.10 57.50 1354.01 451.34 4.60 46.02 432.17 4.41 44.07
4.20 58.46 1377.61 459.20 4.68 46.83 439.72 4.48 44.84
4.30 59.42 1401.20 467.07 4.76 47.63 447.26 4.56 45.61
4.40 60.37 1424.77 474.92 4.84 48.43 454.80 4.64 46.38
4.50 61.33 1448.32 482.77 4.92 49.23 462.33 4.71 47.14
4.60 62.29 1471.85 490.62 5.00 50.03 469.85 4.79 47.91
4.70 63.24 1495.37 498.46 5.08 50.83 477.38 4.87 48.68
4.80 64.20 1518.88 506.29 5.16 51.63 484.89 4.94 49.45
4.90 65.16 1542.37 514.12 5.24 52.43 492.40 5.02 50.21
5.00 66.11 1565.84 521.95 5.32 53.22 499.91 5.10 50.98
5.10 67.07 1589.31 529.77 5.40 54.02 507.41 5.17 51.74
5.20 68.03 1612.76 537.59 5.48 54.82 514.91 5.25 52.51
… Continua

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

… Cuadro 4. Capacidad neta de carga vs. Profundidad de cimentación (Apique 1)


Profundidad Sobrecarga Cap. Ultima Cap.Admisible Cap. Admisible Neta
Cimentación q =*d qult qa=qult/3 qa neta
D (m) (kN/m2) (kN/m2) (kN/m2) (Kg/cm2) (Ton/m2) (kN/m2) (Kg/cm2) (Ton/m2)
5.30 68.98 1636.21 545.40 5.56 55.62 522.41 5.33 53.27
5.40 69.94 1659.64 553.21 5.64 56.41 529.90 5.40 54.03
5.50 70.90 1683.06 561.02 5.72 57.21 537.39 5.48 54.80
5.60 71.86 1706.48 568.83 5.80 58.00 544.87 5.56 55.56
5.70 72.81 1729.88 576.63 5.88 58.80 552.36 5.63 56.32
5.80 73.77 1753.28 584.43 5.96 59.60 559.84 5.71 57.09
5.90 74.73 1776.67 592.22 6.04 60.39 567.31 5.79 57.85
6.00 75.68 1800.05 600.02 6.12 61.18 574.79 5.86 58.61
=25.33° C= 0.00 kg/cm2 Nc =21.21 Nq =11.04 N =11.40 Gs= 2.60 B=1.00 m.

Capacidad Admisible y Asentamientos.

Se define capacidad admisible para una cimentación como: “el menor valor entre
la capacidad calculada a partir de la resistencia ante falla, reducida por el factor de
seguridad, y la que produzca asentamientos inferiores a los permitidos. Esta
capacidad debe ser claramente establecida en los estudios geotécnicos.”3

Según las condiciones geotécnicas del terreno, es posible trabajar con los valores
de capacidad portante consignados en el cuadro. Como se puede observar la
capacidad portante del suelo es de carácter bueno. Se estudiaron además
asentamientos elásticos o inmediatos de 2.0 cm aproximadamente teniendo en
cuenta las condiciones de resistencia del terreno.

3
AIS. NSR-98. Op. cit., p. H-23
Cra. 18 # 27-21 Barrio Modelo
TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

5. RECOMENDACIONES PARA EL DISEÑO

Dentro de la determinación de las presiones actuantes no podrá restarse la presión


producida por la realización de la excavación (presión liberada por excavación),
pues este valor ya ha sido tenido en cuenta en la determinación de la presión
admisible neta.

El nivel de desplante a utilizar deberá estar conforme a dar los mismos


niveles del suelo de consistencia firme, para lo cual se recomienda llevar
las cargas por debajo de 1.30 m. En todo caso deberá verificarse siempre que
el suelo de apoyo de la cimentación no coincida con la presencia de otros
materiales objetables desde el punto de vista geotécnico para el apoyo de las
futuras estructuras (rellenos antrópicos, basuras, Escombros, materia orgánica,
suelos muy blandos, entre otros).

Para el caso de la cimentación superficial, el ingeniero calculista deberá realizar el


chequeo de la relación entre cargas actuantes, capacidad portante y área de la
cimentación.

Para los muros de cerramiento, se recomienda proyectar una cimentación


corrida en concreto ciclópeo de ancho B y 0.30 m mínimo de altura,
desplantadas a una profundidad mínima de 50 cm, con una viga de
sobrecimiento de 0.20 x 0.20 en concreto con refuerzo mínimo de 4
varillas de 3/8” de 420 Mpa.; siendo ésta el tipo de cimentación más apropiada
para la estructura diseñada. Para el dimensionamiento final de la cimentación se
deberá chequear rigurosamente el tipo de cargas que se distribuirá sobre la
longitud o área total de la construcción a cimentar.

Como soporte de cimentación de las placa de piso se recomienda realizar un


mejoramiento con material granular tamaño máximo 4 pulgadas de no menos de
20 cm compactado mínimo al 95% del proctor modificado.

El concreto de las cimentaciones deberá tener una resistencia a la compresión


mayor o igual a 3000 psi a los 28 días de edad.

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Para el diseño sismo resistente y debido a las características mostradas en la


exploración geotécnica, se recomienda utilizar un perfil Tipo D.

Zona de amenaza sísmica : Intermedia


Aa : 0.20
Av : 0.15
Ae : 0.07
Ad : 0.03
Perfil de Suelos : D
Fa : 1.4
Fv : 2.2
Grupo : II (Estructuras de ocupación especial)
Coeficiente de Importancia (I) : 1.10

Recomendaciones generales de construcción

 Antes de vaciar la cimentación, se debe realizar un relleno con material de


granular tamaño máximo 4 pulgadas, el cual sirve de plataforma para el
vaciado de la placa.

 Se recomienda controlar y evitar zonas de infiltración de aguas superficiales


hacia el suelo de cimentación.

 Las excavaciones para la cimentación podrán proyectarse con taludes verticales


dado su carácter temporal, se debe evitar someterlas demasiado tiempo a la
acción de los agentes atmosféricos. En la excavación deberá evitarse la
presencia de suelo orgánico o material vegetal y partículas superiores a 3”. El
material deberá colocarse a una distancia conveniente de la excavación, para
evitar riesgos de material suelto que caiga dentro de la misma

 Debe prestarse especial atención y supervisión durante la cimentación,


previendo el uso de entibado para el derrumbamiento de las paredes de las
excavaciones.

Las normas y recomendaciones del presente informe se basan en los datos


obtenidos mediante los sondeos realizados en el lugar proyectado para el
emplazamiento de las estructuras, y en los ensayos de campo y de laboratorio
efectuados sobre las muestras extraídas de dichos sondeos.

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Es posible que durante la construcción se presenten condiciones diferentes, caso


en el cual se dará aviso oportuno a esta empresa de consultoría para estudiar la
solución más adecuada.

JOAQUÍN E. DELGADO MONTAGUT


Ing. Civil M.P. 54202-72031 NTS

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ANEXOS

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Anexo A. LOCALIZACIÓN DE LOS APIQUES

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

VIA A ARAUCA

calle

APIQUE 1

N
APIQUE 2

APIQUE 3

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Anexo B. ENSAYOS DE LABORATORIO

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ENSAYO DE GRANULOM ET RIA


SONDEO: 1 Peso Total 1 500.00 grs Descripción: ARENA. Limosa. De granulometría Fina.
MUESTRA: M1 Peso Total 2 312.60 grs Color marrón.
Pérdida por Lavado 187.40 grs

GRAVAS ARENAS LL: - USC: SM


LIMO Y/O ARCILLA
Gruesa Fina Gruesa Media Fina IP: - AASHTO: A-4
CURVA GRANULOMETRICA
100 TAMIZ Peso % Reten
% Ret. % Pasa N OR M A
Normal Alterno Ret. Acum
90
75.000 mm 3" 0.00 0.00 0.00 100.00
80 50.000 mm 2" 0.00 0.00 0.00 100.00 -

70 37.500 mm 1 1/2" 0.00 0.00 0.00 100.00 -

Porcentaje que pasa


25.000 mm 1" 0.00 0.00 0.00 100.00 -
60
19.000 mm 3/4" 0.00 0.00 0.00 100.00 -
50
12.500 mm 1/2" 0.00 0.00 0.00 100.00 -
40 9.500 mm 3/8" 0.00 0.00 0.00 100.00 -

30 4.750 mm No. 4 0.00 0.00 0.00 100.00 -

2.000 mm No. 10 25.40 5.08 5.08 94.92 -


20
0.420 mm No. 40 50.80 10.16 15.24 84.76 -
10
0.075 mm No. 200 236.40 47.28 62.52 37.48 -
0 Fondo 187.40 37.48 100.00 0.00 -
100.00 10.00 1.00 0.10 0.01
Diámetro de la partícula en mm Suma= 500.00 100.0
Cu= GRAVAS 0.00 %
Cc= ARENAS 62.52 %
Ref: NTC 77-78 FINOS 37.48 %

PROYECTO: MATERIAL:
ARENA ARCILLOSA (A1-M1)
CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA, LABORATORISTA:
MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA
ELKIN JIMENEZ VILLAMIZAR
SOLICITANTE: REVISO:

ING. JOAQUIN EDUARDO DELGADO MONTAGUT MP. 5420272031 NTS


MUNICIPIO DE ARAUQUITA
FECHA:
OCTUBRE DE 2012

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ENSAYO DE GRANULOM ET RIA


SONDEO: 1 Peso Total 1 500.00 grs Descripción: ARCILLA. Arenosa
MUESTRA: M2 Peso Total 2 166.60 grs De plasticidad media. Color gris con vetas rojas
Pérdida por Lavado 333.40 grs

GRAVAS ARENAS LL: 36.1 USC: CL


LIMO Y/O ARCILLA
Gruesa Fina Gruesa Media Fina IP: 18.6 AASHTO: A-6
CURVA GRANULOMETRICA
100 TAMIZ Peso % Reten
% Ret. % Pasa N OR M A
Normal Alterno Ret. Acum
90
75.000 mm 3" 0.00 0.00 0.00 100.00
80 50.000 mm 2" 0.00 0.00 0.00 100.00 -

70 37.500 mm 1 1/2" 0.00 0.00 0.00 100.00 -

Porcentaje que pasa


25.000 mm 1" 0.00 0.00 0.00 100.00 -
60
19.000 mm 3/4" 0.00 0.00 0.00 100.00 -
50
12.500 mm 1/2" 0.00 0.00 0.00 100.00 -
40 9.500 mm 3/8" 0.00 0.00 0.00 100.00 -

30 4.750 mm No. 4 0.00 0.00 0.00 100.00 -

2.000 mm No. 10 17.20 3.44 3.44 96.56 -


20
0.420 mm No. 40 44.60 8.92 12.36 87.64 -
10
0.075 mm No. 200 104.80 20.96 33.32 66.68 -
0 Fondo 333.40 66.68 100.00 0.00 -
100.00 10.00 1.00 0.10 0.01
Diámetro de la partícula en mm Suma= 500.00 100.0
Cu= GRAVAS 0.00 %
Cc= ARENAS 33.32 %
Ref: NTC 77-78 FINOS 66.68 %

PROYECTO: MATERIAL:
ARCILLA ARENOS (A1-M2)
CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA, LABORATORISTA:
MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA
ELKIN JIMENEZ VILLAMIZAR
SOLICITANTE: REVISO:

ING. JOAQUIN EDUARDO DELGADO MONTAGUT MP. 5420272031 NTS


MUNICIPIO DE ARAUQUITA
FECHA:
OCTUBRE DE 2012

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ENSAYO DE GRANULOM ET RIA


SONDEO: 1 Peso Total 1 500.00 grs Descripción: ARENA. Arcillosa.
MUESTRA: M3 Peso Total 2 271.60 grs De granulom,etría FINA a Media. Color gris con pintas naranja.
Pérdida por Lavado 228.40 grs

GRAVAS ARENAS LL: 31 USC: SC


LIMO Y/O ARCILLA
Gruesa Fina Gruesa Media Fina IP: 8.9 AASHTO: A-4
CURVA GRANULOMETRICA
100 TAMIZ Peso % Reten
% Ret. % Pasa N OR M A
Normal Alterno Ret. Acum
90
75.000 mm 3" 0.00 0.00 0.00 100.00
80 50.000 mm 2" 0.00 0.00 0.00 100.00 -

70 37.500 mm 1 1/2" 0.00 0.00 0.00 100.00 -

Porcentaje que pasa


25.000 mm 1" 0.00 0.00 0.00 100.00 -
60
19.000 mm 3/4" 0.00 0.00 0.00 100.00 -
50
12.500 mm 1/2" 0.00 0.00 0.00 100.00 -
40 9.500 mm 3/8" 0.00 0.00 0.00 100.00 -

30 4.750 mm No. 4 0.00 0.00 0.00 100.00 -

2.000 mm No. 10 25.20 5.04 5.04 94.96 -


20
0.420 mm No. 40 81.60 16.32 21.36 78.64 -
10
0.075 mm No. 200 164.80 32.96 54.32 45.68 -
0 Fondo 228.40 45.68 100.00 0.00 -
100.00 10.00 1.00 0.10 0.01
Diámetro de la partícula en mm Suma= 500.00 100.0
Cu= GRAVAS 0.00 %
Cc= ARENAS 54.32 %
Ref: NTC 77-78 FINOS 45.68 %

PROYECTO: MATERIAL:
ARENA ARCILLOSA (A1-M3)
CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA, LABORATORISTA:
MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA
ELKIN JIMENEZ VILLAMIZAR
SOLICITANTE: REVISO:

ING. JOAQUIN EDUARDO DELGADO MONTAGUT MP. 5420272031 NTS


MUNICIPIO DE ARAUQUITA
FECHA:
OCTUBRE DE 2012

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

LIMITES DE CONSISTENCIA O DE ATTERBERG

PROYECTO: CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO


CHARALA, MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE
SOLICITANTE : MUNICIPIO DE ARAUQUITA
FECHA: OCTUBRE DE 2012 APIQUE No. : 1
PROFUNDIDAD : 0,60 - 1,30 MUESTRA No. : 2
DESCRIPCIÓN : ARCILLA ARENOSA COLOR MARRON CON VETAS GRISES Y NARANJAS

LIMITE LIQUIDO

NÚMERO DE GOLPES 38 30 20 14
NÚMERO DEL RECIPIENTE 98 95 88 81
PESO DEL RECIPIENTE ( Gr. ) 7.03 7.11 7.03 7.03
PESO HÚMEDO ( Gr. ) 21.25 20.46 21.00 21.80
PESO SECO ( Gr. ) 17.67 16.99 17.22 17.61
HUMEDAD ( % ) 33.65 35.12 37.10 39.60

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE 40 49 59


PESO DEL RECIPIENTE ( Gr. ) 7.09 7.00 7.07
PESO HÚMEDO (Gr. ) 12.83 12.81 12.27
PESO SECO ( Gr. ) 11.99 11.95 11.48
HUMEDAD ( % ) 17.14 17.37 17.91

LIMITE LIQUIDO (%) 36.10


LIMITE LIQUIDO
40
LIMITE PLASTICO (%) 17.48
39
INDICE DE PLASTICIDAD 18.62
38
HUMEDAD (%)

37
CLASIFICACIÓN
36 AASHTO A-6
35
I.G. 9
U.S.C. CL
34
%GRAVA 0.00
33
%ARENA 32.43
10 100
No. DE GOLPES %FINOS 67.57

ELKIN JIMENEZ VILLAMIZAR JOAQUIN EDUARDO DELGADO MONTAGUT


LABORATORISTA ING. CIVIL MP 5420272031 NTS

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

LIMITES DE CONSISTENCIA O DE ATTERBERG

PROYECTO: CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO


CHARALA, MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE
SOLICITANTE : MUNICIPIO DE ARAUQUITA
FECHA: OCTUBRE DE 2012 APIQUE No. : 1
PROFUNDIDAD : 1,30 - 6,00 MUESTRA No. : 3
DESCRIPCIÓN : ARENA ARCILLOSA COLOR GRIS CON PINTAS NARANJAS

LIMITE LIQUIDO

NÚMERO DE GOLPES 39 30 21 15
NÚMERO DEL RECIPIENTE 84 85 86 83
PESO DEL RECIPIENTE ( Gr. ) 6.99 7.21 7.10 7.05
PESO HÚMEDO ( Gr. ) 20.63 22.69 21.26 21.86
PESO SECO ( Gr. ) 17.59 19.06 17.86 18.14
HUMEDAD ( % ) 28.68 30.63 31.60 33.54

LIMITE PLASTICO

NÚMERO DEL RECIPIENTE 15 10 9


PESO DEL RECIPIENTE ( Gr. ) 6.98 7.12 7.08
PESO HÚMEDO (Gr. ) 12.39 12.95 12.94
PESO SECO ( Gr. ) 11.42 11.89 11.87
HUMEDAD ( % ) 21.85 22.22 22.34

LIMITE LIQUIDO (%) 31.00


LIMITE LIQUIDO
34
LIMITE PLASTICO (%) 22.14
33
INDICE DE PLASTICIDAD 8.86
HUMEDAD (%)

32

31 CLASIFICACIÓN
AASHTO A-6
30 I.G. 8
U.S.C. CL
29
%GRAVA 0.00
28
%ARENA 54.32
10 100
No. DE GOLPES %FINOS 45.68

ELKIN JIMENEZ VILLAMIZAR JOAQUIN EDUARDO DELGADO MONTAGUT


LABORATORISTA ING. CIVIL MP 5420272031 NTS

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

PESO UNITARIO

CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA,


PROYECTO
MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA

SOLICITANTE MUNICIPIO DE ARAUQUITA APIQUE No. 1


FECHA OCTUBRE DE 2012 PROFUNDIDAD 0.10-0.60 MUESTRA No. 1
DESCRIPCION ARENA LIMOSA COLOR MARRON

Diametro del molde (cm) 15.24


Altura del molde (cm) 11.64
Volumen del molde (cm3) 2124
W suelo húmedo + molde (gr) 10154
W molde (gr) 6247
W suelo húmedo (gr) 3907
Densidad húmeda (gr/cm3) 1.840
Humedad natural del suelo (%) 14.06
Densidad seca (gr/cm3) 1.613

OBSERVACIONES

ELKIN JIMENEZ Vo.Bo. ING. JOAQUIN E. DELGADO M.


LABORATORISTA MP. 5420272031 NTS

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

PESO UNITARIO

CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA,


PROYECTO
MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA

SOLICITANTE MUNICIPIO DE ARAUQUITA APIQUE No. 1


FECHA OCTUBRE DE 2012 PROFUNDIDAD 0.60-1.30 MUESTRA No. 2
DESCRIPCION ARCILLA ARENOSA COLOR MARRON CON VETAS GRISES Y NARANJAS

Diametro del molde (cm) 15.24


Altura del molde (cm) 11.64
Volumen del molde (cm3) 2124
W suelo húmedo + molde (gr) 10214
W molde (gr) 6247
W suelo húmedo (gr) 3967
Densidad húmeda (gr/cm3) 1.868
Humedad natural del suelo (%) 18.85
Densidad seca (gr/cm3) 1.572

OBSERVACIONES

ELKIN JIMENEZ Vo.Bo. ING. JOAQUIN E. DELGADO M.


LABORATORISTA MP. 5420272031 NTS

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

PESO UNITARIO

CONSTRUCCIÓN Y/O ADECUACIÓN DE LA CANCHA DEL BARRIO CHARALA,


PROYECTO
MUNICIPIO DE ARAUQUITA, DEPARTAMENTO DE ARAUCA

SOLICITANTE MUNICIPIO DE ARAUQUITA APIQUE No. 1


FECHA OCTUBRE DE 2012 PROFUNDIDAD 1.30-6.00 MUESTRA No. 3
DESCRIPCION ARENA ARCILLOSA COLOR GRIS CON PINTAS NARANJAS

Diametro del molde (cm) 15.24


Altura del molde (cm) 11.64
Volumen del molde (cm3) 2124
W suelo húmedo + molde (gr) 10451
W molde (gr) 6247
W suelo húmedo (gr) 4204
Densidad húmeda (gr/cm3) 1.979
Humedad natural del suelo (%) 24.82
Densidad seca (gr/cm3) 1.586

OBSERVACIONES

ELKIN JIMENEZ Vo.Bo. ING. JOAQUIN E. DELGADO M.


LABORATORISTA MP. 5420272031 NTS

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Cancha Barrio Charala - Municipio de Arauquita


APIQUE No. : 1
MUESTRA No. : 3
PROFUNDIDAD : 1,30 - 6,00 metros
Ao ( cm^2 ): 17.40 Peso humedo(W1): 73.35 CONSTANTE
0.081
CARGA Peso seco(W2): 59.61 ANILLO(Kg/div) :

s
NORMAL 10 Peso tara(W3): 6.96
(Kg): n (Kg/cm^2) : 0.57
Humedad (%): 26.10

DEFORMACIÓN DEFORMACIÓN
CARGA CARGA t = Q/A TAN F=
H V
(Lbs)
(0,001 mm) (0,001 mm)
(Kg) (Kg/cm^2) t/ sn
0 0 700 0.00 0.00 0.0000
16 10 575 1.30 0.07 0.1296
19 20 572 1.54 0.09 0.1539
26 30 569 2.11 0.12 0.2106
32 40 568 2.59 0.15 0.2592
37 50 567 3.00 0.17 0.2997
40 60 566 3.24 0.19 0.3240
47 80 564 3.81 0.22 0.3807
52 100 563 4.21 0.24 0.4212
56 120 562 4.54 0.26 0.4536
61 140 562 4.94 0.28 0.4941
64 160 562 5.18 0.30 0.5184
67 190 561 5.43 0.31 0.5427
69 220 561 5.59 0.32 0.5589
70 260 559 5.67 0.33 0.5670
71 300 558 5.75 0.33 0.5751
72 350 554 5.83 0.34 0.5832
73 400 549 5.91 0.34 0.5913
74 450 548 5.99 0.34 0.5994
73 500 547 5.91 0.34 0.5913
72 600 546 5.83 0.34 0.5832
71 700 546 5.75 0.33 0.5751

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Cancha Barrio Charala - Municipio de Arauquita


APIQUE No. : 1
MUESTRA No. : 3
PROFUNDIDAD : 1,30 - 6,00 metros
Ao ( cm^2 ): 17.40 Peso humedo(W1): 55.87 CONSTANTE
0.081
CARGA Peso seco(W2): 45.69 ANILLO(Kg/div) :

s
NORMAL 20 Peso tara(W3): 7.00
(Kg): n (Kg/cm^2) : 1.15
Humedad (%): 26.31

DEFORMACIÓN DEFORMACIÓN
CARGA CARGA t = Q/A TAN F=
H V
(Lbs)
(0,001 mm) (0,001 mm)
(Kg) (Kg/cm^2) t/ sn
0 0 700 0.00 0.00 0.0000
22 10 521 1.78 0.10 0.0891
29 20 517 2.35 0.14 0.1175
35 30 513 2.84 0.16 0.1418
39 40 509 3.16 0.18 0.1580
46 50 505 3.73 0.21 0.1863
52 60 503 4.21 0.24 0.2106
60 80 499 4.86 0.28 0.2430
65 100 496 5.27 0.30 0.2633
74 120 489 5.99 0.34 0.2997
82 140 486 6.64 0.38 0.3321
88 160 485 7.13 0.41 0.3564
94 190 481 7.61 0.44 0.3807
99 220 480 8.02 0.46 0.4010
109 260 479 8.83 0.51 0.4415
117 300 478 9.48 0.54 0.4739
123 350 477 9.96 0.57 0.4982
129 400 476 10.45 0.60 0.5225
131 450 475 10.61 0.61 0.5306
122 500 473 9.88 0.57 0.4941
117 600 472 9.48 0.54 0.4739
115 700 470 9.32 0.54 0.4658

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Cancha Barrio Charala - Municipio de Arauquita


APIQUE No. : 1
MUESTRA No. : 3
PROFUNDIDAD : 1,30 - 6,00 metros

ESFUERZO Vs DEFORMACIÓN

0.70

0.60

0.50
Esfuerzo ( KN/M^2)

0.40

0.30

0.20

0.10

0.00
0 200 400 600 800
Deformación (%)

Deformacion Vertical Vs Deformacion Horizontal

800
Deformación Vertical mm.

600

400

200
0 200 400 600 800
Deformación Horizontal mm

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

ENSAYO DE CORTE DIRECTO

LOCALIZACIÓN : Cancha Barrio Charala - Municipio de Arauquita


APIQUE No. : 1
MUESTRA No. : 3
PROFUNDIDAD : 1,30 - 6,00 metros

ESFUERZO Vs DEFORMACIÓN

1.00
ESFUERZO HORIZONTAL DE CORTE (Kg/cm ^2)

0.80

0.60

0.40

0.20

0.00
0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40

ESFUERZO NORMAL (Kg/cm ^2)

Cohesión ( C ) : 0.08 Kg/cm2


Angulo de fricción (  ): 25.33°
Peso Unitario Húmedo (  ): Kg/cm3
Condición del ensayo Saturado
Peso Unitario Seco(  ): Kg/cm3
Humedad de Saturación 26.29%

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Anexo C. REGISTRO FOTOGRÁFICO

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA
JOAQUIN EDUARDO DELGADO MONTAGUT
Ingeniero Civil U.F.P.S.
NIT. 88215089-9

Cra. 18 # 27-21 Barrio Modelo


TELFAX. 8891859 CEL. 3132635714
SARAVENA-ARAUCA

También podría gustarte
