Producto: EXCAVATOR
Modelo: 336E L EXCAVATOR FJH00630
Configuración: 336E L Excavators FJH00001-UP (MACHINE) POWERED BY C9.3 Engine
Desarmado y Armado
C9.3 Motores para máquinas fabricadas por Caterpillar
Número de medio -KSNR8149-07 Fecha de publicación -01/05/2014 Fecha de actualización -10/07/2014
i05469475

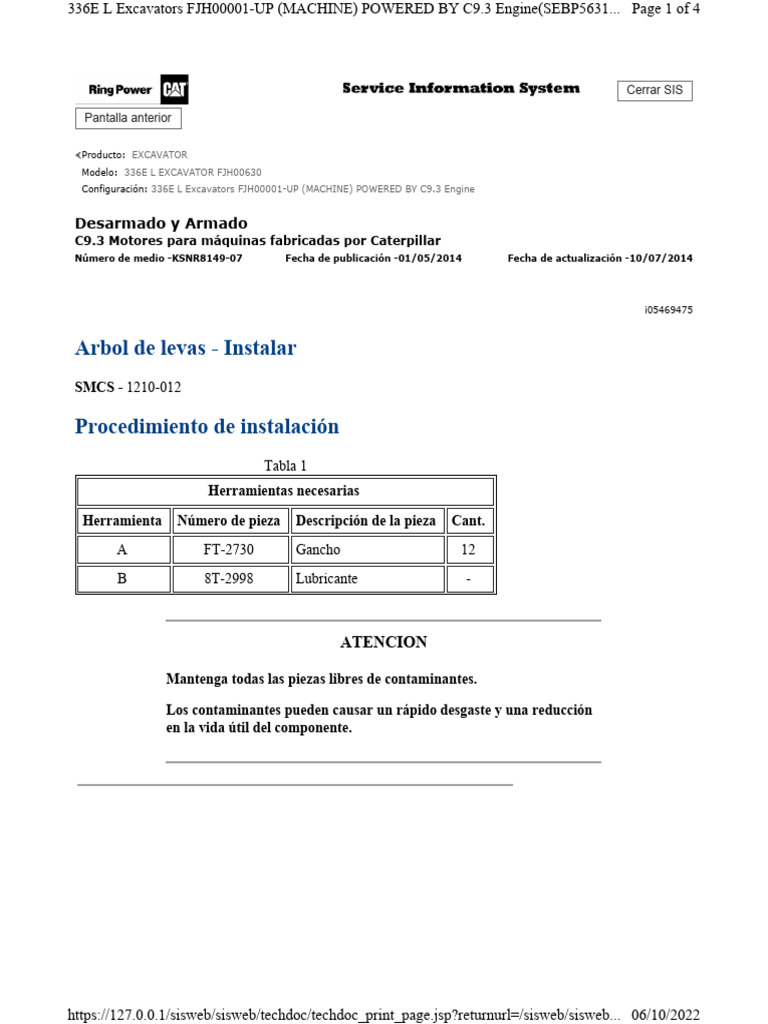

Arbol de levas - Instalar
SMCS - 1210-012
Procedimiento de instalación
Tabla 1
Herramientas necesarias
Herramienta Número de pieza Descripción de la pieza Cant.
A FT-2730 Gancho 12
B 8T-2998 Lubricante -
ATENCION
Mantenga todas las piezas libres de contaminantes.
Los contaminantes pueden causar un rápido desgaste y una reducción
en la vida útil del componente.
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb... 06/10/2022
336E L Excavators FJH00001-UP (MACHINE) POWERED BY C9.3 Engine(SEBP5631... Page 2 of 4
Ilustración 1 g03356215
ATENCION
No dañe los lóbulos ni los cojinetes al quitar o instalar el árbol de levas.
Nota: Al instalar el árbol de levas, gírelo en ambos sentidos para evitar que se atasque en las
perforaciones de los cojinetes de árbol de levas.
1. Lubrique los lóbulos del árbol de levas y la perforación del levantaválvulas con una mezcla 50/50 de
la herramienta (B). Aplique aceite limpio del motor en los muñones de cojinete de árbol de levas.
Instale cuidadosamente el árbol de levas (10) en el bloque de motor.
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb... 06/10/2022
336E L Excavators FJH00001-UP (MACHINE) POWERED BY C9.3 Engine(SEBP5631... Page 3 of 4
Ilustración 2 g03356207
(5) Engranaje de la bomba de combustible de alta presión
(6) Engranaje del árbol de levas
(7) Engranaje loco
(8) Engranaje del cigüeñal
(9) Marcas de sincronización
ATENCION
Al instalar el árbol de levas, asegúrese de que el cilindro número uno
esté en el centro superior de la carrera de compresión con el perno de
sincronización instalado en el volante. La sincronización del árbol de
levas es muy importante. La marca de sincronización en el engranaje
de impulsión del árbol de levas debe estar alineada con el engranaje
loco. Consulte el Manual de Especificaciones para obtener información
adicional.
2. La sincronización correcta de la inyección de combustible y la operación correcta del mecanismo de
válvulas se logran por medio de la sincronización apropiada del engranaje del cigüeñal (8) y del
engranaje del árbol de levas (6) con el engranaje loco (7). Además, el engranaje de la bomba de
combustible de alta presión (5) tiene que estar sincronizado con el engranaje del árbol de levas (6).
https://127.0.0.1/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/sisweb/sisweb... 06/10/2022
336E L Excavators FJH00001-UP (MACHINE) POWERED BY C9.3 Engine(SEBP5631... Page 4 of 4
Durante la instalación del engranaje delantero, las marcas de sincronización (9) en el engranaje loco
(7) tienen que estar alineadas con las marcas de sincronización en el engranaje del cigüeñal (8) y con
las marcas de sincronización en el engranaje del árbol de levas (6). La marca "0" en el engranaje del
árbol de levas (6) debe alinearse con la marca de sincronización en el engranaje loco (7). La marca
"V" en el engranaje del árbol de levas (6) debe alinearse con la marca "V" en el engranaje de la
bomba de combustible (5).
Ilustración 3 g01032348
3. Instale la placa de tope (4) y los pernos (3).
4. El juego axial máximo permisible para un árbol de levas desgastado es de 0,46 mm (0,018 pulg). El
juego axial máximo permisible para un árbol de levas nuevo es de 0,13 ± 0,08 mm
(0,005 ± 0,003 pulg).
5. Utilice la herramienta (A) para posicionar los levantaválvulas en el bloque de motor.
6. Calibre el sensor de velocidad/sincronización. Consulte Localización y Solución de Problemas,
"Sensor de velocidad/sincronización del motor - Calibrar".
Termine:
a. Instale la tapa delantera. Consulte Desarmado y Armado, "Tapa delantera - Instalar".
b. Instale el balancín y el eje. Consulte Desarmado y Armado, "Balancín y eje del balancín - Instalar".
