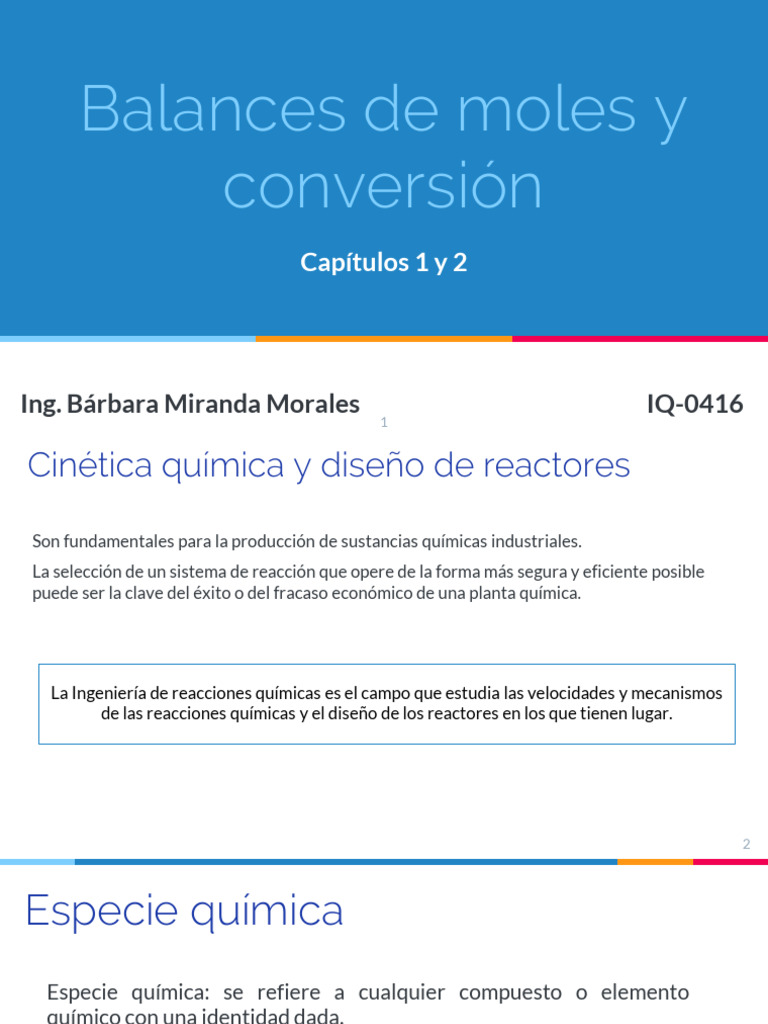

Balances de moles y

conversión
Capítulos 1 y 2

Ing. Bárbara Miranda Morales IQ-0416

1
Cinética química y diseño de reactores

Son fundamentales para la producción de sustancias químicas industriales.

La selección de un sistema de reacción que opere de la forma más segura y eficiente posible
puede ser la clave del éxito o del fracaso económico de una planta química.

La Ingeniería de reacciones químicas es el campo que estudia las velocidades y mecanismos

de las reacciones químicas y el diseño de los reactores en los que tienen lugar.

2
Especie química
Especie química: se refiere a cualquier compuesto o elemento
químico con una identidad dada.

La identidad de una especie química la determina el tipo, el número, y

la configuración de los átomos de esa especie.

3
Reacción química
Se da cuando un número detectable de moléculas de una o más
especies han perdido su identidad y han asumido una nueva forma
por un cambio en el tipo o número de átomos del compuesto y/o por
un cambio en la estructura o configuración de dichos átomos.

4
Velocidad de desaparición
La velocidad de desaparición de una especie A es el número de moléculas
de A que pierden su identidad química por unidad de tiempo por unidad
de volumen. Esto mediante la ruptura y subsecuente formación de
enlaces químicos durante la reacción.

5
Reacción de descomposición
Es la reacción en la que una molécula se parte en moléculas más
pequeñas, átomos o fragmentos de átomos.

6
Reacción de combinación
Es la reacción en la que una molécula pierde su identidad por
combinación con otra molécula o átomo.

7
Reacción de isomerización
Es la reacción en la que una molécula pierde su identidad por un cambio
en su configuración.

8
Velocidad de reacción
-De desaparición de una especie química (-rA)
-De formación de una especie química (rA)

La velocidad de reacción se define como el número de moles de una

especie por unidad de tiempo por unidad de volumen (mol/dm3*s).
En sistemas de reacciones heterogéneas la velocidad de reacción suele
expresarse en términos de área superficial o masa de catalizador:

-rA: moles de A que reaccionaron por unidad de tiempo por unidad de masa de catalizador
(mol/s*g de catalizador)
9
Velocidad de reacción
La ecuación de velocidad es función de las propiedades de los materiales que
reaccionan (concentración, temperatura, presión, tipo de catalizador).
También puede variar con la posición en un reactor químico.
Es independiente del tipo de reactor.

La velocidad de reacción, -rA, es el número de moles de A que

-r A = kCA reaccionaron, desaparecieron, por unidad de tiempo por unidad de
volumen (mol/dm3*s).

10
Balance general de moles

11
Tasa de generación Gj

La tasa de generación de la especie Gj es el producto del volumen del sistema de

reacción y la velocidad de formación de la especie j

𝑚𝑜𝑙𝑒𝑠 𝑚𝑜𝑙𝑒𝑠
G j = rjV =
𝑡𝑖𝑒𝑚𝑝𝑜 𝑡𝑖𝑒𝑚𝑝𝑜 ∗ 𝑣𝑜𝑙𝑢𝑚𝑒𝑛
∗ 𝑣𝑜𝑙𝑢𝑚𝑒𝑛

12
Tasa de generación Gj
Si la tasa de generación varía con la posición, entonces se tendrá un valor por
cada subvolumen:
n
G j =  rji Vi
i =1

n
Gj =  rjiVi =  r dV
j
i=1 lim V → 0 n → 

13
Balance general de moles
Sustituyendo Gj en el balance general de moles:

In − Out + Generation = Accumulation

dN A
FA 0 − FA +  rA dV =
dt

A partir de esta ecuación se puede determinar el tiempo o volumen de reactor

necesario para convertir reactivos en productos.

14
Reactor Batch
Son usados para operación a pequeña escala, para
estudiar nuevos procesos, para la manufactura de
productos de alto costo, y para procesos que se
complica pasarlos a sistema continuo.

Puede presentar altas conversiones en tiempos

largos, pero puede haber variabilidad de los
productos entre un batch y otro, dificultad de
producción a gran escala, y altos costos de
operación.

15
 In − Out + Generation = Accumulation
Reactor Batch FA 0 − FA +  rA dV =
dN A
dt

Un reactor batch en funcionamiento no tiene flujos de entrada ni salida.


Si no hay variación a lo largo dN A
del volumen de reacción: = rAV
dt

NA
 t= 
dN A
N A0
− rAV
16
Reactor de flujo continuo

Los reactores de flujo continuo casi siempre operan en estado estable.

Veremos los siguientes tipos:

1. Reactor de tanque agitado continuo (CSTR)

2. Reactor de flujo tapón (PFR)
3. Reactor de lecho empacado (PBR)

17
Reactor de tanque agitado continuo (CSTR)
• Es usado principalmente para reacciones en
fase líquida.
• Es operado en estado estable.
• Se supone mezcla perfecta, por lo que no hay
dependencia de las propiedades (temperatura,
concentración, velocidad de reacción) con el
tiempo o la posición.
• La temperatura y concentración de salida son
modeladas como iguales a las de dentro del
reactor.

18
Reactor de tanque agitado continuo (CSTR)
In − Out + Generation = Accumulation
dN A
Dado que es operado en estado estable. FA 0 − FA +  rA dV =
dt
Mezcla perfecta:


FA 0 − FA
V=
−rA

Volumen necesario para reducir el flujo de entrada de la especie A, desde FA0 hasta
FA, cuando la especie A va desapareciendo a una velocidad de –rA.
19
Reactor de flujo tapón (PFR)
• Es un reactor tubular.
• Operado normalmente en estado estable.
• Son usados más frecuentemente para
reacciones en fase gas.
• Los reactivos son consumidos corriente abajo a
lo largo del reactor.
• La concentración varía continuamente en
dirección axial, al igual que la velocidad de
reacción.

20
Reactor de flujo tapón (PFR)
In − Out + Generation = Accumulation
dN A
FA 0 − FA +  rA dV =
dt

FA
dFA dFA
= rA V=  rA
dV FA 0
21
Reactor de lecho empacado (PBR)
En reacciones heterogéneas, la reacción ocurre en
la superficie del catalizador, por lo que la
velocidad de reacción está basada en la masa de
catalizador (W) y no en el volumen del reactor (V).

22
Reactor de lecho empacado (PBR)
Se supone no tiene variaciones radiales en
concentración, temperatura o velocidad de
reacción.

FA
dFA W= 
dFA
= rA
dW FA 0
rA
23
Reactor Differential Algebraic Integral
NA NA
dN A
Batch dN A
= rAV t= 
dt rV
N A0 A
t
CSTR FA 0 − FA
V=
−rA FA
PFR dFA
= rA
dV
V

FA FA
dFA dFA
PBR
 dW
= rA W= 
FA 0
rA
W
24
Reacciones en fase líquida
• Se llevan a cabo en reactores batch, semibatch,
CSTR.
• En los semibatch se puede controlar la
temperatura y los productos secundarios
mediante la regulación del flujo de entrada de
uno de los reactivos.
• El semibatch también se usa para reacciones en
dos fases, en la cual el gas es burbujeado a
través del líquido.
• Los CSTR se usan cuando se requiere agitación
controlada.

25
Reacciones en fase líquida
• Los CSTR se pueden colocar en serie.
• Tienen la desventaja de que la conversión del
reactivo por volumen de reactor es la más
pequeña entre los reactores de flujo continuo.
• Se requieren volúmenes grandes.
• Los reactores de lecho fluidizado se pueden
modelar como CSTR. Usados en procesos de
gasificación y pirólisis.

26
Reacciones en fase gas
• Los PFR son fáciles de mantener, no tienen
partes móviles, y producen la más alta
conversión por volumen de reactor entre los de
flujo continuo.
• Puede ser difícil controlar la temperatura en
reacciones exotérmicas (puntos calientes).
• Los PBR son reactores tubulares empacados
con catalizador.
• Puede darse canalización del flujo de gas a
través del catalizador.

27
“

28
29
Conversión
a A+ bB⎯
⎯→ c C + d D
Escogiendo A (reactivo limitante) como el reactivo para el cálculo:

b c d
A+ B⎯
⎯→ C + D
a a a
La conversión X es:
moles A reacted
X=
moles A fed
30
Reactor Batch
El reactivo se transforma a productos hasta alcanzar el equilibrio (Xe) o hasta que el
reactivo se agote.
dN
La conversión es una función del tiempo que el reactivo está en el reactor.
A
=rV A
dt


t =0 X =0
X
t =t X = X dX
t = N A0 
0
− rAV
Es el tiempo requerido para lograr una cierta conversión. 31
Reactor de tanque agitado continuo (CSTR)
La conversión es una función del volumen del reactor.
FA 0 − FA
 Moles A  Moles A   Moles A V=
leaving  = entering − reacted  −rA
     
FA = FA0 − FA0 X

FA 0 − (FA 0 − FA 0 X ) 
V=
−rA

FA0 X Volumen requerido para alcanzar una

V= conversión específica.
− rA
Reactor de flujo tapón (PFR) dFA
= rA
La conversión va en función de la longitud del reactor.
dV
 Moles A  Moles A   Moles A
leaving  = entering − reacted  V =0 X =0
      V =V X = X
= − FA0 X
FA FA0

X
FA0
V = dX
0
− rA
dX − rA Volumen requerido para alcanzar una
= conversión específica.
dV FA0 33
Reactor de lecho empacado (PBR)
La conversión va en función de la longitud del reactor. dFA
= rA
 Moles A  Moles A   Moles A dW
leaving  = entering − reacted 
     
FA = FA0 − FA0 X

 X
FA0 dX
W =
0
− rA
dX
FA 0 = − rA Cantidad de catalizador requerido
alcanzar una conversión específica.
para
dW 34
Reactor Differential Algebraic Integral
X
X
dX
Batch N A0
dX
= −r AV t = N A0 
dt 0
− rAV
t
FA 0 X
CSTR V=
−rA
X
dX V =
FA0 dX
PFR FA 0 = −rA X
dV  0
− rA

X
dX FA0 dX
PBR
 FA 0 = − rA W = W
dW 0
− rA 35
Reactores usados en la Escuela
Microreactores (Esteban)
Reactores para fotocatálisis (UV)
Reactor de lecho fluidizado (Cindy)
Reactor de lecho fijo (Bárbara)
Reactor tubular de alta presión (Adolfo)

36
Tarea 1
Exponer un artículo publicado en revistas de alto factor
de impacto en el cual hayan utilizado un reactor en la
investigación.

Fecha de presentación: Viernes 21 de agosto

En grupos
https://www.scimagojr.com/
Tiempo: 15 min
https://www.scopus.com/sources?zone=&origin=NO
%20ORIGIN%20DEFINED
