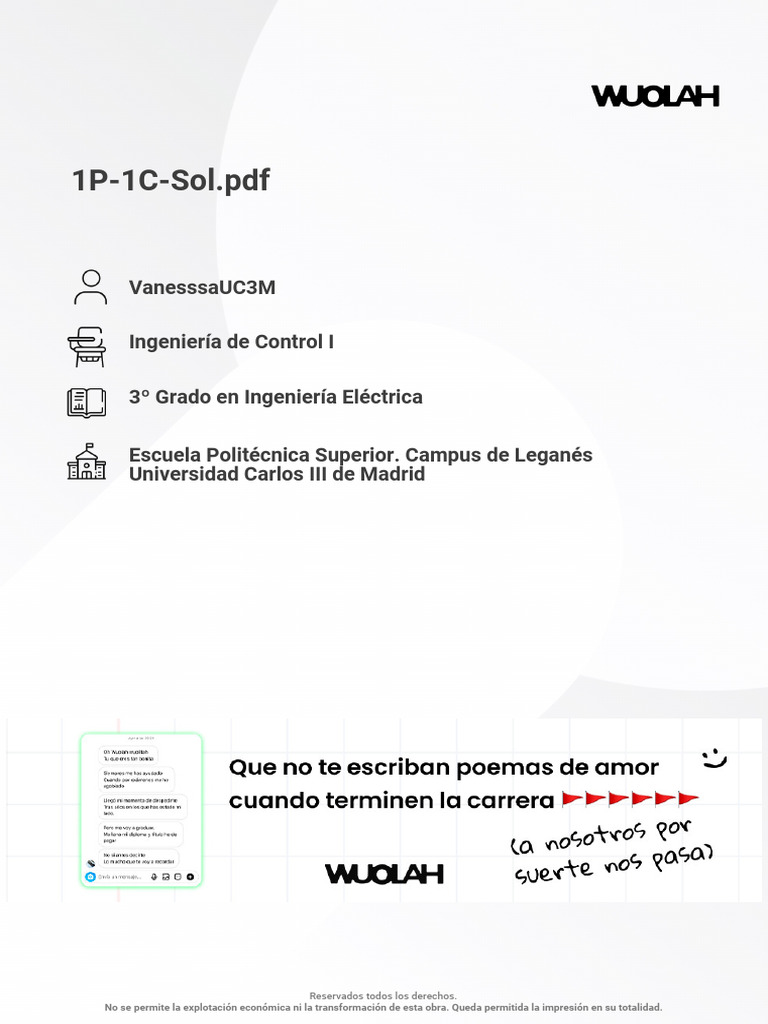

1P-1C-Sol.

pdf

VanesssaUC3M

Ingeniería de Control I

3º Grado en Ingeniería Eléctrica

Escuela Politécnica Superior. Campus de Leganés


Universidad Carlos III de Madrid

Reservados todos los derechos.


No se permite la explotación económica ni la transformación de esta obra. Queda permitida la impresión en su totalidad.
1. La ecuación linealizada de un sistema:
• Es única y no depende del punto de equilibrio seleccionado.
• No es única y depende del punto de equilibrio seleccionado.
• Es única y depende del punto de equilibrio seleccionado.
• No es única y no depende del punto de equilibrio seleccionado.

2. Las variables de la ecuación linealizada representan:


• incrementos respecto al punto de equilibrio.
• su valor en el punto de equilibrio.
• los valores del desarrollo en serie de Taylor.
• el modelo real del sistema.

3. Dada la transformada de Laplace de la función y(t)

• 0
• 1
• 8
• Ninguno de los anteriores

4. Un sistema con polos complejos conjugados:


• No presentará oscilaciones en la respuesta.
• Solo oscilará si los polos complejos conjugados son los dominantes.
• Tendrá siempre una respuesta oscilatoria.
• No oscilará si al menos existe otro polo real.

PROBLEMA 1

La figura representa la respuesta impulsional de un sistema, donde se estabiliza al valor 0.5 a los
0.75s:

a) Obtener la función de transferencia

b) Dibujar de forma aproximada, razonando la respuesta, cómo sería la respuesta ante la siguiente
entrada

0 𝑡<0
𝑥(𝑡) = {1 0 < 𝑡 < 2}
0 2<𝑡

a64b0469ff35958ef4ab887a898bd50bdfbbe91a-3401007

Reservados todos los derechos. No se permite la explotación económica ni la transformación de esta obra. Queda permitida la impresión en su totalidad.
a64b0469ff35958ef4ab887a898bd50bdfbbe91a-3401007

1 descarga sin publicidad = 1 coin


Reservados todos los derechos. No se permite la explotación económica ni la transformación de esta obra. Queda permitida la impresión en su totalidad.
Ingeniería de Control I
Banco de apuntes de la
PROBLEMA 2 (2Ptos)

Dado el sistema realimentado de la figura. Obtener los valores de K que lo hacen estable.

(𝑠 + 2)
𝐺(𝑆) =

Reservados todos los derechos. No se permite la explotación económica ni la transformación de esta obra. Queda permitida la impresión en su totalidad.
(𝑠 − 4)(𝑠 − 2)

(𝑠 + 4)
𝐻(𝑆) =
(𝑠 + 8)(𝑠 + 10)

a64b0469ff35958ef4ab887a898bd50bdfbbe91a-3401007

1 descarga sin publicidad = 1 coin


PROBLEMA 3 (2Ptos)

Dado el sistema formado por el siguiente diagrama de bloques

Calcular el sistema equivalente de orden reducido

a64b0469ff35958ef4ab887a898bd50bdfbbe91a-3401007

Reservados todos los derechos. No se permite la explotación económica ni la transformación de esta obra. Queda permitida la impresión en su totalidad.
