NOTA

(en número)
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL Y AMBIENTAL
EXÁMEN PARCIAL - CURSO: ESTRUCTURAS HIDRÁULICAS – GRUPO “A”
Apellidos Semestre 2018 - II

Nombres Escuela INGENIERÍA CIVIL Y

Profesional AMBIENTAL
Curso ESTRUCTURAS HIDRÁULICAS Ciclo X
Académico (Décimo)
Docente ING. GUILLERMO GUSTAVO “A”
Sección
del Curso ARRIOLA CARRASCO
Aula 406
Fecha 18 10 2018 Turno Mañana Tarde Noche

INSTRUCCIONES:

1. En el encabezamiento de líneas arriba, escriba los datos de sus apellidos y nombres en forma clara.
2. La solución del examen es estrictamente personal.
3. Prohibido el uso de CELULARES y ACCESO A INTERNET durante el desarrollo del mismo.
4. Emplee bolígrafo de COLOR AZUL O NEGRO. NO USAR LÁPIZ y/o COLOR ROJO.
5. El tiempo de duración estimado del examen es de 210 MINUTOS.

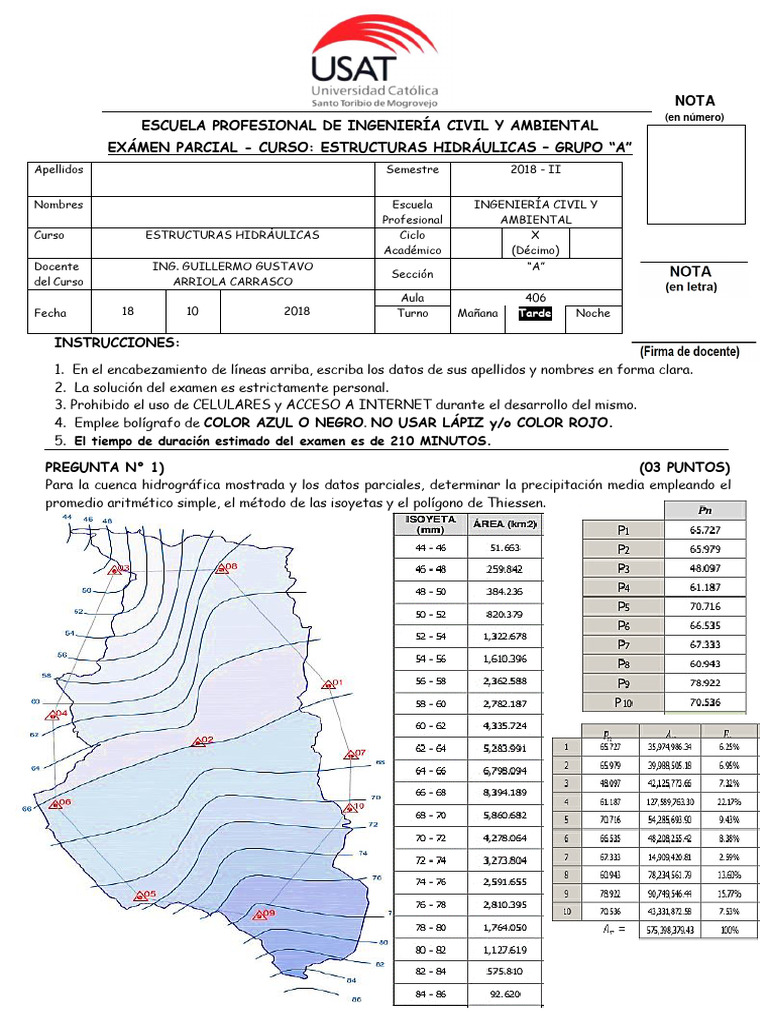

PREGUNTA N° 1) (03 PUNTOS)

Para la cuenca hidrográfica mostrada y los datos parciales, determinar la precipitación media empleando el
promedio aritmético simple, el método de las isoyetas y el polígono de Thiessen.
 ESCUELA PROFESIONAL DE INGENIERÍA CIVIL Y AMBIENTAL
EXÁMEN PARCIAL - CURSO: ESTRUCTURAS HIDRÁULICAS – GRUPO “A”
PREGUNTA N° 2) (02 PUNTOS)
Para la cuenca hidrográfica mostrada en la pregunta N° 1, determinar su curva hipsométrica y su gráfica de
frecuencia de altitudes bien por debajo o bien por encima de la altitud de “isoyeta” indicando en cualquiera de
los casos la elevación media de “isoyeta”. Puede ayudarse del programa EXCEL en cualquiera de sus versiones.

PREGUNTA N° 3) (04 PUNTOS)

Para el siguiente registro de precipitaciones de una estación pluviométrica, se pide determinar la precipitación
máxima (de diseño) para períodos de retorno de 2, 5, 10, 25, 50, 100 y 200 años respectivamente empleando
la prueba de bondad de ajuste K – S para Weibull, el criterio comparativo de los “delta (∆)” según cada
distribución estadística y el gráfico comparativo de Tr (años) vs. Q (m3/s). Puede ayudarse del programa
HIDROESTA en cualquiera de sus versiones. Donde aparece S/D considerar igual a 0.00.
 ESCUELA PROFESIONAL DE INGENIERÍA CIVIL Y AMBIENTAL
EXÁMEN PARCIAL - CURSO: ESTRUCTURAS HIDRÁULICAS – GRUPO “A”
PREGUNTA N° 4) (04 PUNTOS)
De las precipitaciones indicadas en la pregunta N°3, se pide determinar las ecuaciones generales de la
Intensidad máxima y que incluya la intensidad máxima para períodos de retorno de 5, 10, 20 y 50 años
respectivamente sólo para los últimos 10 años registrados (es decir desde el año 2000 al año 2009) empleando
el modelo de I=KTa/Db, el modelo de Grobe y el modelo de F. Bell, sabiendo además que el tiempo de
concentración fue de 4.00 horas para intervalos de tiempo de cada 30.00 minutos. En cada modelo se pide
también determinar su coeficiente de correlación (R) y el coeficiente de correlación cuadrático (R 2). Por
último, graficar para el método elegido una curva I-D-F ó I-D-Tr para un período de retorno (Tr) de 20 años
considerando las duraciones y tiempos indicados.

PREGUNTA N° 5) (02 PUNTOS)

Para un proyecto de riego por gravedad, es está planificando determinar la demanda (caudal) para la situación
con proyecto (C/P) para 1500 hectáreas, precipitación efectiva para cada mes de 11 mm/mes, número de horas
de riego para cada mes: 10 horas y el número de días del mes 20 días para el módulo de riego. Además, se
conocen los siguientes datos parciales:

MÈTODOS PARA DETERMINAR LA EVAPOTRANSPIRACIÒN

Nº MESES Kc THORNTHWAITE BLANEY - CRIDDLE HARGREAVES BALANCE HÌDRICO

ETO ETO ETO ETO
ETO (mm/dia) ETO (mm/dia) ETO (mm/dia) ETO (mm/dia)
(mm/mes) (mm/mes) (mm/mes) (mm/mes)
1 ENERO 0.70 35.410 1.142 54.963 1.773 105.090 3.390 34.702 1.119
2 FEBRERO 0.75 64.756 2.313 66.248 2.366 118.160 4.220 58.928 2.105
3 MARZO 0.80 69.621 2.246 76.074 2.454 126.170 4.070 71.710 2.313
4 ABRIL 0.85 53.052 1.768 60.390 2.013 101.700 3.390 54.643 1.821
5 MAYO 0.70 51.902 1.674 61.752 1.992 105.090 3.390 56.054 1.808
6 JUNIO 0.70 56.203 1.873 62.160 2.072 126.600 4.220 59.575 1.986
7 JULIO 0.75 57.864 1.867 65.193 2.103 126.170 4.070 62.493 2.016
8 AGOSTO 0.80 74.423 2.401 74.152 2.392 105.090 3.390 79.633 2.569
9 SETIEMBRE 0.85 91.682 3.056 80.010 2.667 126.600 4.220 93.516 3.117
10 OCTUBRE 0.70 58.282 1.880 69.626 2.246 126.170 4.070 59.448 1.918
11 NOVIEMBRE 0.80 61.670 2.056 69.300 2.310 101.700 3.390 60.436 2.015
12 DICIEMBRE 0.75 55.614 1.794 68.045 2.195 105.090 3.390 55.058 1.776

PREGUNTA N°6) (05 PUNTOS)

Se tiene una rápida (ver esquema adjunto) donde se desea establecer las condiciones de diseño hidráulico
óptimo para lo cual se propone el siguiente perfil longitudinal. Los datos parciales del canal agua arriba y aguas
abajo se indican a continuación:

Canal aguas arriba: Q = 5.50 m3/s ; n = 0.015 ; S0 = 1.55 %o ; Z = 2.50 ; b = 2.10 metros
Canal aguas abajo: Q = 5.50 m3/s ; n = 0.016 ; S0 = 2.20 %o ; Z = 2.00 ; b = 2.20 metros

Sección del primer tramo y segundo tramo: Rectangular (μ = 0.58 ; n = 0.0165)

 ESCUELA PROFESIONAL DE INGENIERÍA CIVIL Y AMBIENTAL
EXÁMEN PARCIAL - CURSO: ESTRUCTURAS HIDRÁULICAS – GRUPO “A”
(continúa de la pregunta N°6)

Para validar sus respuestas deberá indicar todos los parámetros hidráulicos aguas arriba y aguas abajo, la
gráfica resumen de “E+hf” versus “Y”, el primer tirante encontrado “Y 1” para el FGV, los resultados (tabulación)
de la validación de igualdad de energías “E+So*∆x” y “E+Sf*∆x”, y todos los tirantes del primer tramo y
segundo. Puede ayudar del programa H-CANALES y EXCEL en cualquiera de sus versiones.

Formato para recolección de datos (se pide los valores de las columnas sombreadas de color amarillo

Colum 1 Colum 2 Colum 3 Colum 4 Colum 5 Colum 6 Colum 7 Colum 8 Colum 9 Colum 10 Colum 11 Colum 12 Colum 13 Colum 14 Colum 15 Colum 16
