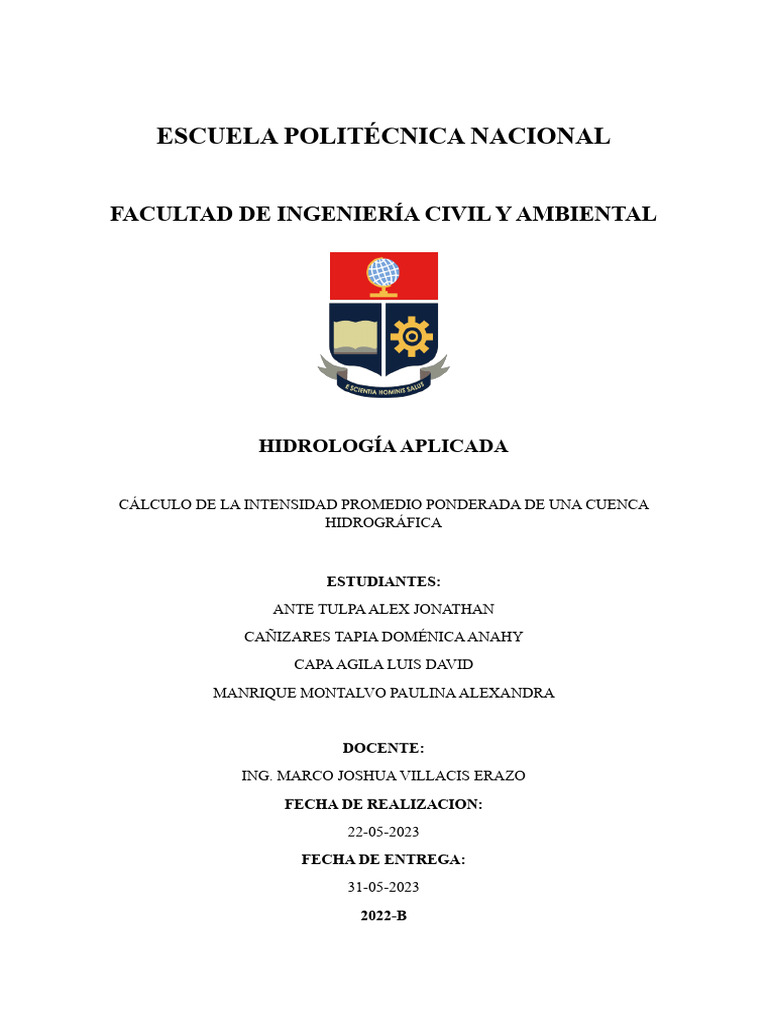

ESCUELA POLITÉCNICA NACIONAL

FACULTAD DE INGENIERÍA CIVIL Y AMBIENTAL

HIDROLOGÍA APLICADA

CÁLCULO DE LA INTENSIDAD PROMEDIO PONDERADA DE UNA CUENCA

HIDROGRÁFICA

ESTUDIANTES:
ANTE TULPA ALEX JONATHAN
CAÑIZARES TAPIA DOMÉNICA ANAHY
CAPA AGILA LUIS DAVID
MANRIQUE MONTALVO PAULINA ALEXANDRA

DOCENTE:
ING. MARCO JOSHUA VILLACIS ERAZO
FECHA DE REALIZACION:
22-05-2023
FECHA DE ENTREGA:
31-05-2023
2022-B
1. Introducción
El. estudio de intensidad de lluvia es fundamental en la hidrología y la ingeniería
hidráulica, debido a que proporciona información crucial para el diseño de
infraestructura, la gestión del agua y la evaluación del riego. El presente informe
busca plasmar en su contenido el procedimiento de cálculo para obtener el valor de
intensidad promedio ponderado para una cuenca ficticia con el fin de simular y
estudiar el comportamiento de la lluvia en alguna zona específica del país.

2. Objetivos
General
• Calcular la intensidad promedio ponderada de la cuenca ficticia con la que se
trabajó en clase.
Específico
• Caracterizar las lluvias intensas de una cuenca ficticia utilizando el estudio
de regionalización INAMHI, 2015.

3. Procedimiento
a) En primer lugar, se definió la cuenca ficticia de manera circula ubicándose en la
parte noroeste del Ecuador, entre las provincias de Manabí, Esmeraldas, Santo
Domingo y Los ríos, misma que debía tener un área aproximada de 4000 Km2.
b) Al tener listo el círculo se proyecta en el mapa de intensidades máximas en 24
horas para un periodo de retorno de 100 años, con la finalidad de identificar los
polígonos con los que se interseca la cuenca ficticia.
c) A continuación, se procede encontrar las zonas y las estaciones pluviométricas
dentro de la cuenca o las más cercanas del polígono, para poder encontrar las áreas
asociadas.
d) Calcular las áreas parciales de caudal de las zonas encontradas en la cuenca ficticia
que al sumar el área total deberá ser aproximadamente 4000Km2.
e) Encontrar la intensidad promedio ponderada de la cuenca ficticia para un tiempo
de 135 minutos y un periodo de retorno de 100, mediante el uso de la aplicación
Excel y sus respectivos cálculos.

2
4. Desarrollo y Resultados
Tabla 1. Ecuaciones de las Intensidades.

Zona CÓDIGO ECUACIÓN

5 M0006 𝐼𝑇𝑟 = 295,78 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,733) .

10 M0025 𝐼𝑇𝑟 = 220,54 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,728) .

11 M0026 𝐼𝑇𝑟 = 456,77 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,841) .

12 M0027 𝐼𝑇𝑟 = 267,98 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,752) .

Cálculo de intensidades de pluviométrica de 24 horas.

Zona 5 - M006-PICHILINGUE:

𝐼𝑇𝑟 = 295,78 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,733) .

𝐼𝑇𝑟(8) = 64,94 𝑚𝑚/ℎ

Zona 10 -M0025-LA CONCORDIA:

𝐼𝑇𝑟 = 220,54 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,728) .

𝐼𝑇𝑟(10) = 60,53 𝑚𝑚/ℎ

𝐼𝑇𝑟(8) = 48,42 𝑚𝑚/ℎ

Zona 11 - M0026-PUERTO ILA:

𝐼𝑇𝑟 = 456,77 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,841) .

𝐼𝑇𝑟(8) = 59,04 𝑚𝑚/ℎ

Zona 12 - M0027-SANTO DOMINGO AEROPUERTO:

𝐼𝑇𝑟 = 267,98 ∗ 𝐼𝑑𝑇𝑅 ∗ 𝑡 (−0,752) .

𝐼𝑇𝑟(7) = 46,90 𝑚𝑚/ℎ

𝐼𝑇𝑟(8) = 53,60 𝑚𝑚/ℎ

Para ubicar las zonas con sus respectivas estaciones pluviométricas se basó del
mapa nº62 intensidades máximas en 24 horas con un periodo de retorno de 100 años del

3
 Instituto Nacional de Meteorología e Hidrología (INAMHI). En el mapa detallado
anteriormente esta representadas por colores lo que facilita la distinción de las zonas como
las intensidades de cada una de ellas, por ejemplo; el color amarillo representa a 8 mm/h.

Cálculo de áreas parciales.

El área aproximada del círculo de la cuenca ficticia es de 4000 Km2, por lo tanto,
para el cálculo de las áreas parciales se basa en el polígono formado, misma que se
presentara a continuación:

Gráfico 1.Poligono de la cuenca ficticia. Gráfico 2. Zonas ubicadas en el polígono

Las dos gráficas representan el polígono de la cuenca ficticia, a la vez las

estaciones pluviométricas encontradas dentro del área las cuales están representadas
mediante códigos como; M0006 que pertenece a la estación PICHILINGUE, el M0025 a
LA CONCORDIA, el M0026 a PUERTO ILA y la estación M0027 a SANTO DOMIGO
AEROPUERTO. En el caso de los números son las representaciones de las zonas
encontradas anteriormente.

Tabla 2. Cálculos de intensidad máxima en 24 horas para un TR de 100 años

Polígono Áreas
Idmax24 Áreas asociadas parciales I (135 min) Fr
Zonas TR100 (P. Eq) (km2) TR100 (Ai)/(AT) I(135min) *(TR100) *Fr
5 8 006 (8) 254,382 64,94 0,064 4,130
8 025 (10) 265,921 48,42 0,066 3,219
10 10 025 (8) 1257,765 60,53 0,314 19,034
11 8 026 (8) 337,765 59,04 0,084 4,986
12 7 027 (7) 21,997 46,90 0,005 0,258
8 027 (8) 1861,898 53,60 0,466 24,952
IP.
TOTAL 3999,7 ponderado 56,579

4
 Al tener todos los datos se realizó la siguiente tabla donde están colocadas las
zonas de la cuenca ficticia, la intensidad calculada a partir de las ecuaciones encontradas
en el anuario meteorológico, las áreas parciales calculadas en el programa de AutoCAD,
basándose en aproximaciones ya que es una cuenca ficticia que no cuentan con datos
oficiales, la frecuencia relativa que se obtiene al dividir la área parcial y total, misma que
fue fundamental para encontrar la intensidad máxima en 24 horas para un TR de 100 año
de 56,579 mm/h.

5. Conclusiones y Recomendaciones
• El estudio y análisis de los ITr de una cuenca hidrográfica permite conocer la
intensidad según el tiempo de duración de las precipitaciones, conocer esto es
de gran importancia pues aporta con información para la gestión del agua para
el diseño y dimensionamiento de infraestructuras hidráulicas capaces de
manejar el volumen de agua generado durante una lluvia intensa para prevenir
inundaciones y evitar daños en las estructuras y en las áreas urbanas.
• El trabajo se basó en el uso de las ecuaciones IDF las cuales se sustenta en el
análisis estadístico de datos de precipitación registrados a lo largo de los años
en una región específica. Estos datos se utilizan para determinar la
probabilidad de que ocurran diferentes intensidades de lluvia durante un
período de tiempo determinado. Las ecuaciones IDF también se utilizan en la
evaluación de riesgos hidrológicos y en la estimación de los caudales de diseño
para el dimensionamiento adecuado de los sistemas de drenaje y gestión de
recursos hídricos.
• Es importante tener en cuenta que las ecuaciones ITr son específicas de una
región o área geográfica determinada, ya que las características climáticas y
los patrones de lluvia varían de una región a otra. Por lo tanto, se requiere un
análisis detallado de los datos locales para desarrollar curvas IDF precisas y
confiables
• Para nuestra cuenca hidrográfica de 4000 km2, se encontró dividido 4 zonas
por lo cual se hizo uso de 4 ecuaciones ITr diferentes. De los resultados el ITr
característico para la cuenca de drenaje es la zona 12 donde se registraron
intensidades de 47 y 53 mm/h. por otro lado la mayor intensidad es de 64 mm/h
ubicándose al sur de la cuenca. Por lo tanto, existe distintos factores que
afectan la intensidad, se puede decir que una de las causas que pueden influir

5
 debido a la presencia de zonas montañosas donde existen variabilidad de
climas.
• En caso de necesitar información más precisa se recomienda un incremento de
puntos de monitoreo dado que en las zonas de interés para determinar
resultados más cercanos a la realidad. Además, se debe tener en cuenta el
mantenimiento de las estaciones pluviométricas y su restauración son
necesarios para la continuidad de la información pluviométrica, además se
logra evitar datos atípicos que afecten al estudio.

6
6. Anexos

Gráfico 3 Ubicación de la Cuenca Ficticia en el Sur Oeste del Ecuador
