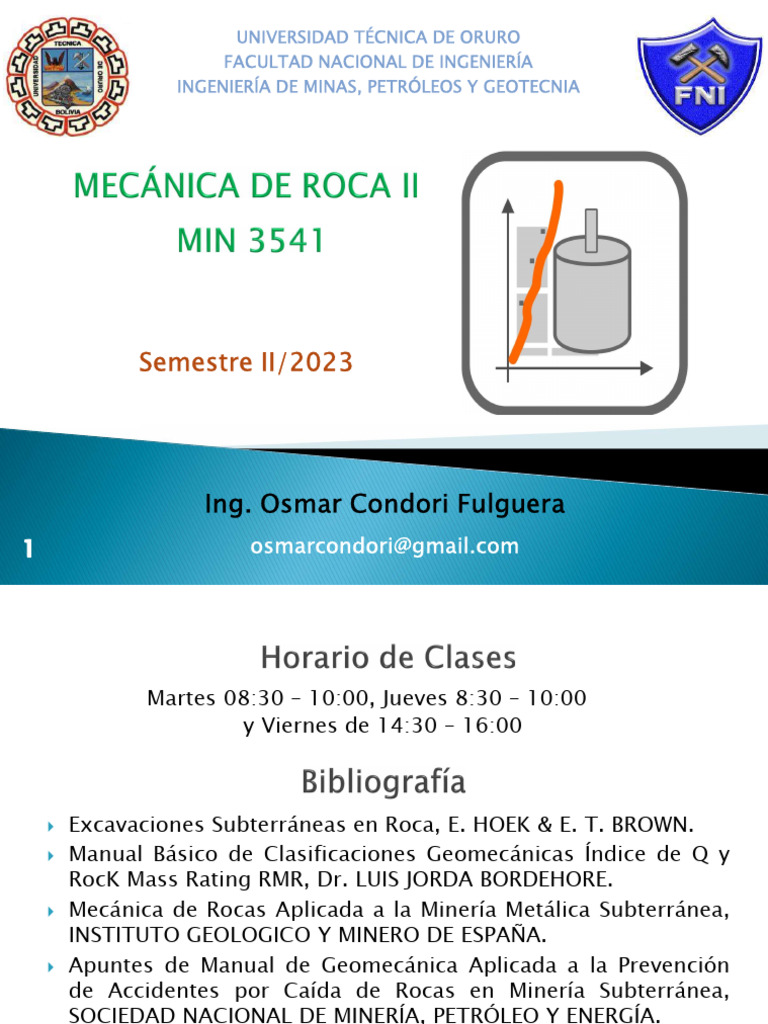

UNIVERSIDAD TÉCNICA DE ORURO

FACULTAD NACIONAL DE INGENIERÍA

INGENIERÍA DE MINAS, PETRÓLEOS Y GEOTECNIA

Semestre II/2023

Ing. Osmar Condori Fulguera

osmarcondori@gmail.com
 Martes 08:30 – 10:00, Jueves 8:30 – 10:00
y Viernes de 14:30 – 16:00

 Excavaciones Subterráneas en Roca, E. HOEK & E. T. BROWN.

 Manual Básico de Clasificaciones Geomecánicas Índice de Q y
RocK Mass Rating RMR, Dr. LUIS JORDA BORDEHORE.
 Mecánica de Rocas Aplicada a la Minería Metálica Subterránea,
INSTITUTO GEOLOGICO Y MINERO DE ESPAÑA.
 Apuntes de Manual de Geomecánica Aplicada a la Prevención
de Accidentes por Caída de Rocas en Minería Subterránea,
SOCIEDAD NACIONAL DE MINERÍA, PETRÓLEO Y ENERGÍA.
 Mecánica de Rocas, Ing. RUBÉN MEDINACELI ORTIZ.
 Diseño de Ademes en Minas, CEMAL BIRON.
 - Exámenes Parciales 50 %.
- Examen Final 25 %.
- Laboratorios 10 %.
- Practicas (Auxiliatura) 15 %.

 TEMA 1 – Introducción a la Mecánicas de las Rocas.

 TEMA 2 – Criterios de Falla en Rocas.
 TEMA 3 – Sostenimiento en Labores Subterráneas.
 TEMA 4 – Clasificaciones Geomecánicas.
 TEMA 5 – Diseño de Excavaciones en Roca Competente,
Masiva y Elástica.
 TEMA 6 – Diseño de Excavaciones en Roca Laminada.
 TEMA 7 – Diseño de Pilares.
◦ Objetivo.

Determinar la resistencia del

macizo rocoso, aplicando los
criterios de rotura (Mohr &
Coulomb, Hoek & Brown, Barton
& Bandis) y las clasificaciones
geomecánicas (RQD, RSR, RMR,
GSI e índice Q), para diseñar y
evaluar la estabilidad de las
excavaciones en roca (recorte,
corrida, chimenea, rampa, etc).
◦ Diagrama Esfuerzo – Deformación.
◦ Ley de Hooke.
Robert Hooke mostró que la deformación
entre ciertos límites, es directamente
proporcional a la fuerza actuante y a la
longitud total, e inversamente proporcional al
área sobre la que actúa dicha fuerza.

◦ Deformación Unitaria.

◦ Modulo de Elasticidad.
◦ Coeficiente de Poisson.
Cuando una fuerza de compresión actúa sobre
un cuerpo, produce la deformación Δ en el
sentido longitudinal de la fuerza, pero
también produce la deformación Δ en el
sentido transversal.

Deformación Lateral:

Deformación Axial:
◦ Obtención de la Muestra.
La muestra de roca debe ser cilíndrica. Los diámetros
estandarizados son: AQ (27 mm), BQ (36.4 mm), NQ (47.6 mm),
HQ (63.5 mm), PQ (85 mm), SQ (102 mm) y NX (54 mm).
◦ Resistencia a la Compresión Uniaxial.
Martillo de Geólogo (Cateador).
◦ Resistencia a la Compresión Uniaxial.
Martillo Schmidt (Esclerómetro).

Determina la resistencia a la compresión

uniaxial a través de un estudio de la
dureza superficial de la roca.

Esclerómetro Tipo L.
Energía de impacto: 0.735 N-m.
Esclerómetro Tipo N.
Energía de impacto: 2.207 N-m.

Correlación empírica entre los números de

rebotes de ambos martillos:
◦ Ensayo de Compresión Uniaxial.
◦ Ensayo de Compresión Uniaxial.

La relación l/d debe ser de 2.0 a 2.5 y un diámetro no inferior a

47 mm.

: Longitud de la muestra.
: Diámetro de la muestra.
: Resistencia a la compresión uniaxial.
: Carga compresiva.
: Área transversal de la muestra.
◦ Ensayo de Carga Puntual.
◦ Ensayo de Carga Puntual.
Para el ensayo de carga
puntual diametral, la relación
l/d ser mayor a 1.
Para el ensayo de carga
puntual axial, la relación l/d
debe estar entre 0.3 y 1.
l: Longitud de la muestra.
d: Diámetro de la muestra.
Para el ensayo de carga
puntual de bloques, la relación
l/D debe ser mayor a 1 y D/W
debe estar entre 0.3 y 1.
D: Distancia entre punzones .
W: Ancho de la muestra.
◦ Ensayo de Carga Puntual.

: Índice de carga puntual.

: Carga compresiva.
: Diámetro equivalente.
: Ancho de la muestra.
: Distancia entre punzones.
( )
: Resistencia a la compresión uniaxial.
( ) : Índice de carga puntual con diámetro equivalente de 50 mm.
( )
: Factor de corrección.
.
◦ Ensayo de Carga Puntual.

Ejemplo. Una probeta de roca de diámetro PQ es sometida a

ensayo de carga puntual axial, la carga compresiva aplicada a la
muestra es 4,000 lbf y la relación l/d es 0.8. Determinar la
resistencia a la compresión simple en MPa.
◦ Ensayo de Tracción Directa.

: Longitud de la muestra.
: Diámetro de la muestra.
: Resistencia a la tracción.
: Carga de tracción.
: Área transversal de la muestra.
◦ Ensayo de Tracción Indirecta (Brazilian).
◦ Ensayo de Tracción Indirecta (Brazilian).

El ensayo indirecto de resistencia a la tracción

consiste en someter a compresión la muestra.
La relación l/d debe ser igual a 0.5 y un
diámetro no inferior a 47 mm.

: Resistencia a la tracción.
: Carga compresiva.
◦ Ensayo de Compresión Triaxial.
◦ Ensayo de Compresión Triaxial.

La máxima carga axial y la presión de

confinamiento servirán para graficar
los correspondientes círculos de Mohr,
a partir de los cuales se podrá trazar la
curva envolvente, determinándose el
ángulo de fricción interna y la cohesión
de la roca intacta.
◦ Ensayo de Corte Directo.

Determina la resistencia al corte de una muestra de roca.

◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
◦ Esfuerzos en Planos Inclinados.
Ejemplo 1. Calcular los esfuerzos , , , y .
◦ Esfuerzos en Planos Inclinados.
Ejemplo 2. Calcular los esfuerzos , , , y .
