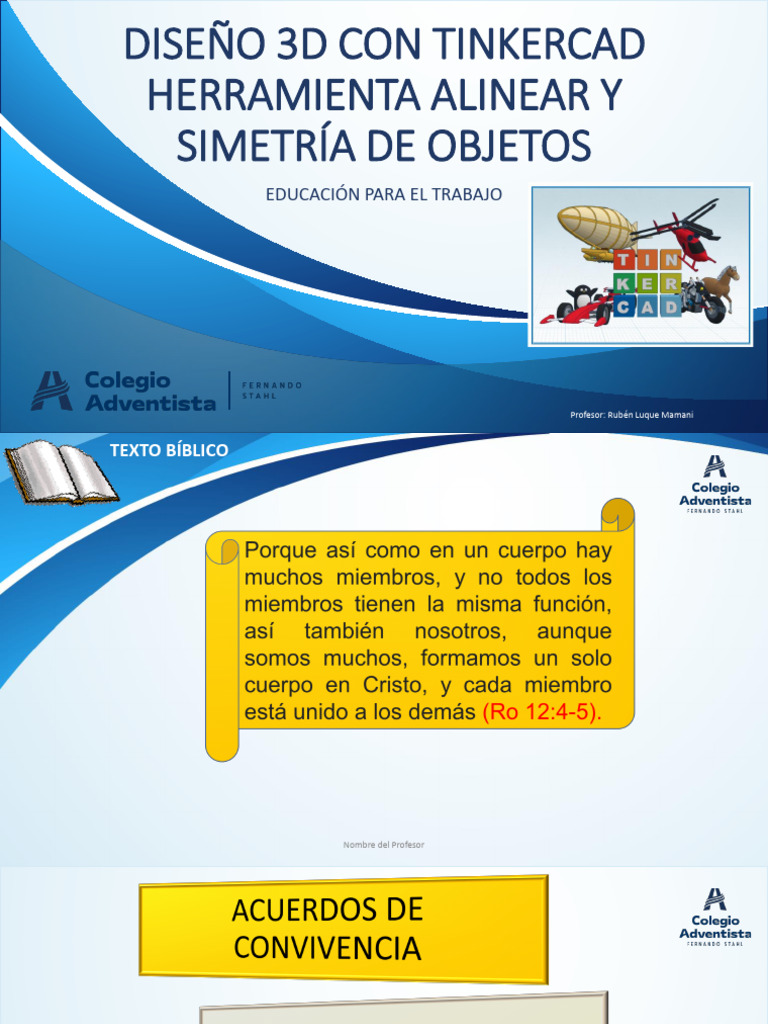

DISEÑO 3D CON TINKERCAD
HERRAMIENTA ALINEAR Y
SIMETRÍA DE OBJETOS
EDUCACIÓN PARA EL TRABAJO
Profesor: Rubén Luque Mamani
TEXTO BÍBLICO
Nombre del Profesor
Nombre del Profesor
PROPÓSITO ENFOQUE
VALOR
TRANSVERSAL INSTITUCIONAL
Aplica la
herramienta
alineación en Educación en Vivir bien es: “Amar
a los demás”
TinkerCad valores y formación
ética
Nombre del Profesor
Retroalimentación herramienta
agrupar y hueco
Nombre del Profesor
Si has escogido la opción 1, se habrá formado un sólido de la combinación de las dos
piezas, esta pieza es ahora una sola, y cuando la escales o la muevas se moverá como una
sola también.
Si has escogido la opción 2, has escogido que la pieza ‘cubo’ sea un hueco y si juntas un
sólido con un hueco ¿qué tienes? Un sólido con agujero.
Enhorabuena, ya has aprendido la base de TinkerCAD, el resto ya son minucias 🙂
Nombre del Profesor
Esta herramienta nos permite alinear objetos a partir de los “puntos de
alineación” que presenta cada objeto. Estos puntos solo aparecen, una vez
seleccionados los objetos, cuando pulsamos en el botón “Alinear”. La opción
alinear se puede aplicar sucesivamente hasta conseguir el resultado deseado.
Las opciones que tenemos para realizar esta alineación son:
• Horizontal: Mediante los 3 puntos en el frente.
• Lateral: Tanto izquierda como derecha.
• Centro: Alineará los objetos horizontalmente por sus centros.
• Vertical: Los 3 puntos en el frente son alinear verticalmente.
• Superior /Inferior: Alinearán dos objetos por los bordes superior o inferior.
• Centro vertical: Alinea los objetos verticalmente por sus centros.
Nombre del Profesor
Esta herramienta permite crear objetos simétricos, en función del eje que
seleccionemos. Para ello seleccionamos el objeto, pueden ser varios y
pulsamos en el botón “Invertir”. Nos aparecerán los tres ejes de simetría
que podemos seleccionar (X, Y, Z).
Nombre del Profesor
Al llevar el ratón sobre uno de los ejes, el programa nos muestra una
vista previa del resultado de la operación. Si nos interesa hacer la
simetría basta con hacer clic sobre el eje.
Nombre del Profesor
Vamos a situar un cubo en el plano de trabajo, tal como se explicó
anteriormente. A continuación, seleccionaremos el menú lateral derecho y
clicaremos en Plano de trabajo. Una vez hecho desplazad el cursor por la
superficie del cubo y mirad cómo se adapta el plano de trabajo a cada cara
del cubo. Para seleccionar una cara como plano de trabajo sólo debemos
clicar sobre la misma. Intenta realizar algo parecido a lo que muestra la
siguiente imagen:
Como verás, he situado pirámides en dos de las caras del cubo,
pero no están totalmente ajustadas a la cara. Para ajustarlo
vamos a seleccionar dos figuras que queremos alinear o ajustar
y vamos a usar la herramienta Alinear de la barra de
herramientas superior derecha. La imagen muestra este
aspecto tras realizar dicha operación:
Nombre del Profesor
Al haber seleccionado como plano de trabajo la cara superior del
cubo, en vertical no tenemos que hacer ningún ajuste, pero en
horizontal tenemos que ajustar la pirámide a la cara del cubo. Prueba
a clicar en los diferentes puntos negros que han aparecido en la parte
inferior del cubo hasta que consigas que ambas figuras estén
alineadas. Si se produce un efecto no deseado recuerda que tienes un
botón Deshacer en la barra de herramientas superior.
En mi caso, al alinear la pirámide superior ha dejado de estar
alineada la pirámide de la cara lateral. El proceso para alinear
dicha pirámide es el mismo, pero al realizarlo corremos el
riesgo de que se desalinee lo que acabamos de realizar. Para
evitarlo sigue un proceso sencillo: une con Agrupar la pirámide
superior con el cubo y posteriormente alinea la pirámide
lateral. Tras ello vuelve a unir las dos figuras. Tendrás una única
figura similar a lo que muestra la imagen:
Nombre del Profesor
vamos a situar un cubo en el plano de trabajo, tal como se
explicó anteriormente. A continuación seleccionaremos en
el menú lateral derecho “Techo Curvo” y clicaremos en
“Workplane”. Luego seleccionaremos otro “Techo Curvo” y
lo agregaremos en el “Workplane”.
Intenta realizar algo parecido a lo que muestra la siguiente
imagen:
Nombre del Profesor
Como verás, he situado dos medias esferas, de
distinto tamaño, una sobre otra en una de las caras
del cubo, pero no están totalmente ajustadas a la
cara. Para ajustarlo vamos a seleccionar todas las
figuras que queremos alinear o ajustar y vamos a usar
la herramienta “Adjust” (ajustar) de la barra de
herramientas superior derecha. Al seleccionar esta
herramienta aparecen distintos puntos sobre las
figuras.
La imagen muestra este aspecto tras realizar dicha operación:
Prueba clickear en los diferentes puntos negros que
han aparecido en la parte inferior del cubo hasta
que consigas que ambas figuras estén alineadas. Si
se produce un efecto no deseado recuerda que
tienes un botón “Undo” (deshacer) en la barra de
herramientas superior.
Nombre del Profesor
Si te fijas, en la barra de herramientas de la derecha
tenemos una herramienta llamada “Text”, vamos a
seleccionarla y llevarla a nuestro espacio de trabajo
Nombre del Profesor
Una vez elegida, al seleccionarla nos aparece una nueva barra
de herramientas, donde podremos poner el texto deseado,
elegir la tipografía, tamaño y demás… ¿Qué les parece si
ponemos nuestro nombre?
