PLANO

Ing. Rocío Angélica Palomares Valles 1

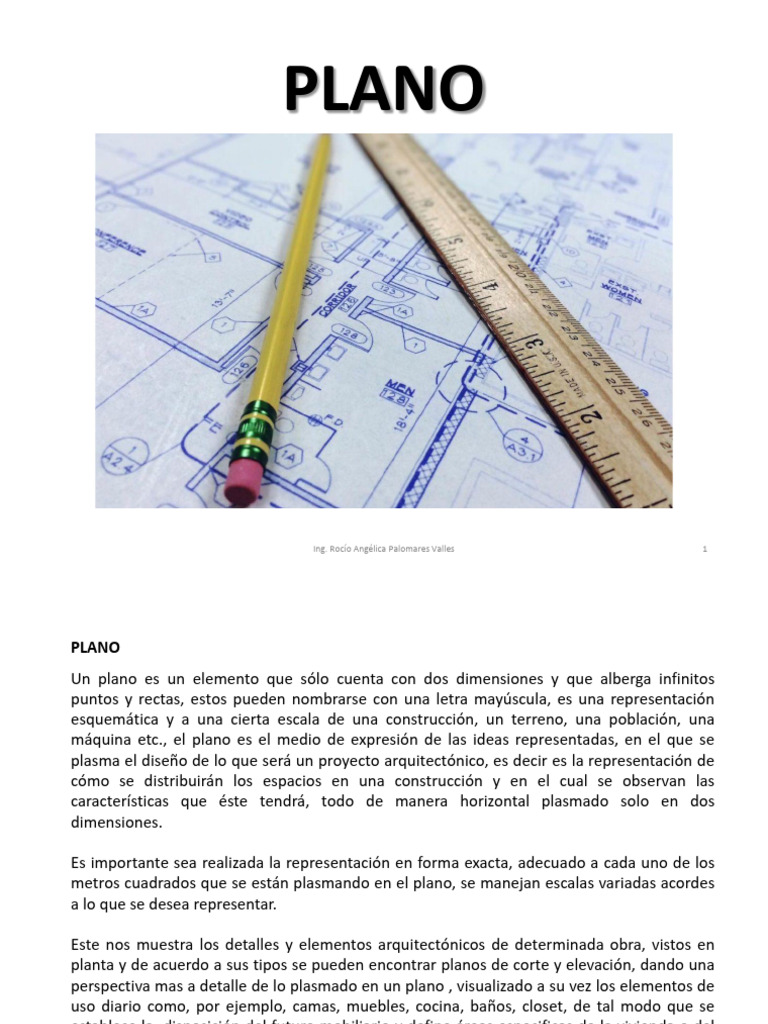

PLANO
Un plano es un elemento que sólo cuenta con dos dimensiones y que alberga infinitos
puntos y rectas, estos pueden nombrarse con una letra mayúscula, es una representación
esquemática y a una cierta escala de una construcción, un terreno, una población, una
máquina etc., el plano es el medio de expresión de las ideas representadas, en el que se
plasma el diseño de lo que será un proyecto arquitectónico, es decir es la representación de
cómo se distribuirán los espacios en una construcción y en el cual se observan las
características que éste tendrá, todo de manera horizontal plasmado solo en dos
dimensiones.

Es importante sea realizada la representación en forma exacta, adecuado a cada uno de los
metros cuadrados que se están plasmando en el plano, se manejan escalas variadas acordes
a lo que se desea representar.

Este nos muestra los detalles y elementos arquitectónicos de determinada obra, vistos en
planta y de acuerdo a sus tipos se pueden encontrar planos de corte y elevación, dando una
perspectiva mas a detalle de lo plasmado en un plano , visualizado a su vez los elementos de
uso diario como, por ejemplo, camas, muebles, cocina, baños, closet, de tal modo que se
establece la disposición del futuro mobiliario y define áreas especificas de la vivienda o del
edificio a construir, estos dentro de las mismas características ya descritas.

Ing. Rocío Angélica Palomares Valles 2

Definición.
“Representación gráfica del proyecto, describiéndolos exhaustivamente”.
• Proceso de creación.
• El desarrollo de planos suele ir paralelo al del proyecto.
Definiciones de conceptos que nos ayudan a integrar , diferenciar y comprender el que es un
plano con respecto a otros elementos.
PLANO: representación gráfica a escala de un objeto real.
ESQUEMA: representación de un objeto real por medio de símbolos o simplificaciones. No
procede indicación de escala.
DIAGRAMA: representación gráfica de un proceso, magnitud, función o propiedad no
necesariamente vinculada a un objeto real.
• Los planos son los documentos más utilizados del proyecto, y por ello han de ser completos,
suficientes y concisos.
• Deben incluir la información necesaria para ejecutar la obra objeto del proyecto en la forma
más concreta posible y sin dar información inútil o innecesaria.
• Los planos tienen un carácter vinculante en las reclamaciones jurídicas de un Contrato de
Obra
• Los planos forman parte de la documentación contractual del proyecto.
• Deben realizarse con sumo cuidado, pues sus errores pueden tener repercusiones muy
grandes.

Ing. Rocío Angélica Palomares Valles 3

Función de un Plano

Los planos son el instrumento para cumplir las siguientes funciones:

1. Recoger los antecedentes que existan antes de realizarse el proyecto.
2. 2. Definir de una manera exacta, unívoca y completa todos y cada uno de los elementos del
proyecto, tanto en formas como dimensiones y características esenciales.
3. Representar el funcionalismo de los elementos y combinaciones de elementos que
componen el proyecto. En los planos se refleja la información de elementos y entre
elementos, pero no dentro de elementos.
4. Indicar la flexibilidad de las soluciones adoptadas y sus posibilidades de ampliación.
5. Reflejar la influencia de la modificación sobre el área circundante. Desde el punto de vista de
ejecución del proyecto los planos deben:

1. Ser fácilmente comprensibles por cualquier técnico, contratista o instalador ajeno al

proyectista.
2. Deben ser “medibles” puesto que en base a ellos se hacen las “mediciones y
presupuesto.
3. Facilitar la planificación de la ejecución de obras e instalaciones.
4. Deben permitir el control de la obra en cuanto a plazos y calidades por parte de la
Dirección Facultativa.
5. Deben quedar como documentos representativos de las obras e instalaciones

Ing. Rocío Angélica Palomares Valles 4

Tipos de planos.

PLANOS DE LOCALIZACIÓN Tienen por objeto definir la localización de la finca o área donde se
ubica el proyecto.

PLANOS DESCRIPTIVOS DE CONDICIONANTES. Pueden ser planos de zonas agroclimáticas, de

suelos, geológicos, litológicos (proyectos relacionados con fincas, mejoras, etc), o planos
parcelarios, etc.

PLANOS DESCRIPTIVOS DE LA SITUACIÓN ACTUAL Pueden ser topografía de la finca, viales

existentes, redes eléctricas, pozos, edificaciones existentes, masas de cultivos, etc.

PLANOS DEFINIDORES DE LA TRANSFORMACIÓN Son los que reflejan de forma suficiente a

través de plantas, alzados, secciones, detalles, esquemas o gráficos todas las obras o
transformaciones que es preciso ejecutar para realizar el proyecto.

ORDENACIÓN Y CARACTERÍSTICAS DE LOS PLANOS.

1. Los planos se ordenan de lo general a lo particular.
2. Cuando puedan individualizarse obras, aparecerán seguidos todos los planos que definan
la obra individualizada.
3. Los planos deben contener datos detallados del proyecto desde quien lo elaboro hasta
donde se encuentra ubicado

Ing. Rocío Angélica Palomares Valles 5

4. Los planos no debe ser mudos, en el sentido que deben completarse con toda aquellas
anotaciones y referencias complementarias que puedan ayudar durante la fase de ejecución.
5. Toda la información de planos debe estar referida al resto de documentos del proyecto.
6. La finalidad de los planos no tiene porqué ser detallar cada elemento, sino mostrar como
deben “relacionarse” unos elementos con otros.
7. Hay que tener en cuenta quien es el destinatario de los planos (constructor, administración
pública, taller de montaje, etc)
CLASIFICACIÓN DE LOS PLANOS.
• Vista: proyección sobre un plano de lo que ve un observador situado en el infinito, y mirando
en dirección perpendicular a este plano.
• Plano: representación de una vista.
• Planta: Sección horizontal de un objeto a una altura determinada, visto por encima.
• Alzado: Vista vertical de un edificio, máquina o componente.
ESPECIFICACIONES GENERALES PARA CADA TIPO DE PLANO.
1. Plano de situación. Entorno de la planta industrial. Escala: 1/10000 a 1/50000. Deben
reflejarse principales carreteras, ferrocarril, ciudades del entorno, pueblos, ríos, etc. Se
marcará la ubicación del proyecto.
2. Plano de emplazamiento. Parcela, con edificios o solares colindantes, accesos, etc. Escala:
1/200 a 1/2.000. Debe remarcarse la parcela, y además, indicar nombre y número del
edificio, vías de acceso, referencias topográficas (distancias a lindes, caminos, carreteras,
líneas eléctricas, servicios generales, otras construcciones, etc).

Ing. Rocío Angélica Palomares Valles 6

3. Planos topográficos y de replanteo. Sirven para posicionar las obras proyectadas cobre el
terreno. Deben indicar distancias de ejes principales a puntos significativos existentes:
edificios existentes, caminos, carreteras, etc. Deben incluir: Plano topográfico: detalles y
curvas de nivel. Replanteo: definir ejes principales. Escalas: 1/100 a 1/500.
4. Plano general de la distribución / urbanización.
• Permite contemplar todos los edificios e instalaciones proyectados
• Definir accesos, vías de circulación, aceras, aparcamientos
• Zonas de carga y descarga
• Edificios principales.
• Zonas verdes
• Edificios auxiliares
• Acometidas
• Deben estar referenciados para su verificación en obras (cotas a caminos, carreteras,
edificios existentes, etc.)
5. Plano de distribución general y planos constructivos. Definición de la obra en sus aspectos
constructivos. Orden: según la ejecución:
❖ Planta de cimentación y detalles
• Geometría y dimensiones de zapatas, pilotes, placas, muros contención, etc.
• Posición relativa de los elementos de cimentación, zunchos de atado, etc.
• Detalles de armaduras
• Tipos de hormigón utilizado (Cuadro de características de hormigón).
• Señalización y acotación de arquetas de registro y desagües
• Señalización y acotación de puesta a tierra del edificio

Ing. Rocío Angélica Palomares Valles 7

❖ Saneamiento (puede ir en el de cimentación).
❖ Planos de estructura.
• Definición y acotación de forma completa la estructura.
• Deben contener al menos una planta de estructura, y los detalles necesarios.
• Debe hacerse indicación de los materiales utilizados (tipos de acero, perfiles, medios
de unión, etc).
• Cuidar especialmente los huecos.
❖ Planos de definición en planta. (1/50 a 1/100)
• Deben reflejar cada una de las dependencias proyectadas.
• Debe acotarse cada dependencia, con indicación del uso y superficie en m².
• Debe incluirse un cuadro de superficies.
• La posición del mobiliario o maquinaria se acotará cuando sea importante.
• Las máquinas, equipos o mobiliario deben dibujarse con formas que recuerden a lo
proyectado.
❖ Plano de cubiertas.
• Debe hacerse especial hincapié en elementos de evacuación de aguas, sistemas de
impermeabilización y aislamiento térmico.
❖ Planta de carpintería.
❖ Alzados de fachadas.
• Los alzados son representación del exterior del edificio y su entorno.
• La utilización de distintas tramas permitirá diferenciar materiales de cerramiento.
• No deben acotarse ni incluirse textos descriptivos. Para eso están los planos de
secciones.
Ing. Rocío Angélica Palomares Valles 8
❖ Planos de secciones (preceptivo en escaleras y patios).
• Cotas de distintas plantas.
• Detalles importantes (encuentro muro-cubierta, muros o particiones a utilizar, soleras,
falsos techos, formación de dinteles, etc).
❖ Otros detalles constructivos.
❖ Planos de instalaciones:
• Maquinaria y equipamiento específico (características técnicas).
• Red de agua.
• Protección contra incendios.
• Alumbrado o Fuerza motriz.
• Esquemas unifilares
• Subestación transformadora
• Red de vapor: sala de calderas.
• Sistema de aire comprimido.
• Climatización: sala de máquinas, red distribución, etc.

Cada planta de instalaciones debe incluir una leyenda explicativa. Debe utilizarse simbología
normalizada.

Ing. Rocío Angélica Palomares Valles 9

HERRAMIENTAS PARA CREAR UN PLANO

• Restirador o Mesas de dibujo

• Iluminación
• Reglas y regletas
• Triángulos, escuadras y compases
• Plantillas o calavera.
• Cuadernos
• Blocs para dibujo
• Marcadores, lápices y borradores
• Cuchillos, cuters y medición.
• Papel de borrador
• Papel de borrador grueso
• Tela
• Papel de trazado
• Soporte plástico indeformable
• Tintas
• Transferibles o calcomanías secas
• Software

Ing. Rocío Angélica Palomares Valles 10

Software programas que se utilizan para elaborar planos
El trazado de planos por ordenador facilita el trabajo diario del ingeniero o arquitecto. Es
importante que elegir el programa informático más cómodo y que mejor se adapte lo que
necesita , por mencionar algunos tenemos MicroStation, AutoCAD, ArchiCAD, Allplan,
CorelCAD
• MicroStation
Este software comenzó a ser utilizado principalmente para el dibujo de planos en dos
dimensiones, sin embargo, sus versiones han evolucionado hasta incluir modelado avanzado y
renderizado, así como animación de fotogramas clave.

Ing. Rocío Angélica Palomares Valles 11

• AutoCAD
Se trata de un software de dibujo 2D y modelado 3D, reconocido a nivel internacional por sus
amplias capacidades de edición que hacen posible el dibujo digital de planos de edificios y la
recreación de imágenes en tres dimensiones, es uno de los programas más utilizados por
arquitectos, ingenieros, diseñadores industriales, entre otros.

Ing. Rocío Angélica Palomares Valles 12

• ArchiCAD
Permite dibujar planos en 2D es ArchiCAD. La diferencia con AutoCAD es que en éste se puede
trabajar con objetos paramétricos o inteligentes cuyo concepto se basa en generar no sólo dibujos
2D, sino un modelo virtual completo del edificio, lo que conlleva toda una base de datos con
información constructiva de todo tipo. De este modo, al mismo tiempo que se dibuja en 2D, se
generan automáticamente las secciones y alzados del proyecto.

Ing. Rocío Angélica Palomares Valles 13

• Allplan
Se trata de un programa muy completo, ya que trabaja con la tecnología BIM. En este software
las cotas, los dibujos, las diferentes anotaciones, los cuadros de superficies, están
dinámicamente vinculados al modelo. De este modo, cualquier cambio que se realice
modificará a todos los elementos, que están interconectados.

Ing. Rocío Angélica Palomares Valles 14

• CorelCAD
Para finalizar, CorelCAD es un programa
hermano del conocido Corel Draw, utilizado
por los diseñadores gráficos. CorelCAD es un
programa eficaz con funciones y herramientas
de dibujo técnico 2D y diseño 3D, que
permite crear diseños proyectos con
herramientas precisas de dibujo técnico en
dos dimensiones.

Ing. Rocío Angélica Palomares Valles 15

Resumiendo en listado los planos que integran un proyecto de obra civil

• Plano de plantas arquitectónicas

• Plano de fachadas, principales y secundarias.
• Plano de cortes
• Planos estructurales
• Plano de cimentación
• Planos de instalación hidráulica
• Planos de drenaje o de instalación sanitaria
• Plano de instalaciones de gas
• Planos de diversas instalaciones
• Plano de instalación eléctrica
• Plano de instalación de telefonía
• Plano de luminarias
• Plano de acabados
• Plano de detalles de materiales
• Plano de escaleras

Ing. Rocío Angélica Palomares Valles 16

Hay que tener en cuenta que en toda obra civil cualquiera que sea cuenta con cuatro etapas
• PLANEACIÓN .- es un proceso que consiste en analizar las diferentes estrategias y cursos de
acción, teniendo en cuenta una evaluación del entorno organizacional presente y futuro de lo
que quiere realizar.
• PROYECTO .- es el conjunto de planos integrados dentro de una planificación que consiste
en un conjunto de actividades a realizar de manera articulada entre sí, con el fin de
producir determinados bienes o servicios capaces de satisfacer necesidades o resolver
problemas, dentro de los límites de un presupuesto y de un periodo de tiempo dados.

Ing. Rocío Angélica Palomares Valles 17

• CONSTRUCCIÓN .- es el arte o técnica de fabricar infraestructuras. En un sentido más
amplio, se denomina construcción a todo aquello que exige, antes de hacerse,
disponer de un proyecto y una planificación predeterminada.
• EJECUCIÓN .- cumplimiento de un proyecto, poner en funcionamiento en operación un
proyecto construido

Los planos se encuentran solo y únicamente en la etapa del proyecto, pero son parte
fundamental de la vida de un proyecto pues sin el no hay detalle alguno donde se pueda
determinar lo que se quiere llevar a cabo

Ing. Rocío Angélica Palomares Valles 18

Diferencia entre croquis y plano

• Un plano es un dibujo delineado, elaborado con

• El croquis es un dibujo hecho a mano ayuda de instrumentos de precisión como el
alzada, es decir, poco preciso, apenas compás, las escuadras, las reglas, etc.
una primera impresión. • El plano detalla las proporciones y las medidas
• El croquis hace énfasis en la perspectiva de un objeto o de un lugar, detallándolos y
y la libertad del trazo tomando apuntes de cada particularidad.
• No tiene escala • Cuenta con escalas
• Es proporcional • Es exacto

Puede decirse que un plano es un croquis hecho más detalladamente y con precisión
Ing. Rocío Angélica Palomares Valles 19
