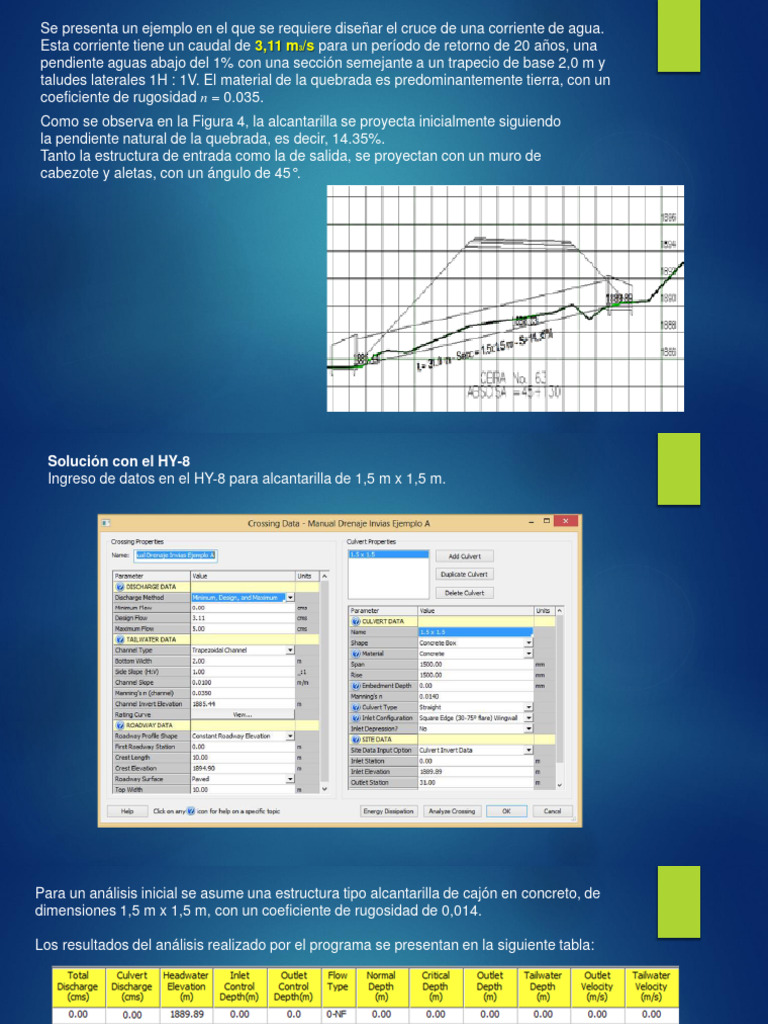

Se presenta un ejemplo en el que se requiere diseñar el cruce de una corriente de agua.

Esta corriente tiene un caudal de 3,11 m3/s para un período de retorno de 20 años, una
pendiente aguas abajo del 1% con una sección semejante a un trapecio de base 2,0 m y
taludes laterales 1H : 1V. El material de la quebrada es predominantemente tierra, con un
coeficiente de rugosidad n = 0.035.
Como se observa en la Figura 4, la alcantarilla se proyecta inicialmente siguiendo
la pendiente natural de la quebrada, es decir, 14.35%.
Tanto la estructura de entrada como la de salida, se proyectan con un muro de
cabezote y aletas, con un ángulo de 45°.
Solución con el HY-8
Ingreso de datos en el HY-8 para alcantarilla de 1,5 m x 1,5 m.
Para un análisis inicial se asume una estructura tipo alcantarilla de cajón en concreto, de
dimensiones 1,5 m x 1,5 m, con un coeficiente de rugosidad de 0,014.

Los resultados del análisis realizado por el programa se presentan en la siguiente tabla:

Se observa que para el caudal de 3.11 m 3/s, la altura Hw = 1,07 m, es decir Hw/D=0.71, valor menor a 1,20
(dentro de lo permisible de acuerdo con las recomendaciones de diseño).
Los resultados muestran, también, que el flujo es supercrítico con control a la entrada, lo
que representa un funcionamiento hidráulico adecuado. Sin embargo, la velocidad a la
salida del conducto VTW = 7,93 m/s, es bastante alta y muy superior a la del canal de salida
Vcan.des. =1,71 m/s, siendo necesario aumentar la resistencia del concreto y modificar la
pendiente del conducto, disminuyéndola o empleando un fondo escalonado.

Sin embargo, considerando que hay un alto valor en el transporte de sedimentos, se decide
emplear una alcantarilla cajón de dimensiones 2,0 m x 2,0 m y una pendiente del 5%, con
lo que su longitud se disminuye de 31,0 m a 23,14 m.
Ingreso de datos en el HY-8, para alcantarilla alternativa de 2,0 m x 2,0 m.
Con las nuevas características de la alcantarilla, mostradas en la tabla anterior, el
funcionamiento hidráulico arrojado por el software HY-8 es el siguiente:
El flujo en la alcantarilla continúa siendo supercrítico con control a la entrada, llegando la
carga a la entrada a Hw = 0,92 m, con lo que Hw/D = 0,46, lo que aparentemente podría
significar el sobredimensionamiento de la sección; sin embargo, si se considera el arrastre
de sólidos y el mantenimiento de la estructura, la estructura es adecuada.

La velocidad en la salida de la alcantarilla es VTW = 5,02 m/s, apropiada para concretos

convencionales.
PROBLEMAS HIDRÁULICOS
ESPECIALES
CRITERIOS DE INSTALACIÓN
CONDICIONES DE SERVICIO
CUNETAS
 DEFINICION

Zanja revestida en concreto o no, construida paralelamente a las

bermas. Su dimensión se deduce de cálculos hidráulicos, teniendo en
cuenta la intensidad de la lluvia prevista, la naturaleza del terreno, la
pendiente y el área que drenan.
 FUNCION

Recoge y canaliza longitudinalmente las aguas superficiales y de

infiltración. Las cunetas revestidas en concreto se diseñan para que al
final de su longitud su sección llegue al nivel de rebosamiento.
 UBICACION

Las cunetas suelen ubicarse generalmente en los laterales de la

calzada, aunque este no es el único lugar donde suelen encontrarse.
 Cunetas de coronación de desmonte:
Se colocan en la parte más alta del desmonte para evitar la
erosión y arrastre de materiales que conforman talud, así
como para aliviar parte del caudal que debería recoger la
cuneta principal, interceptando la escorrentía de las laderas
circundantes.
 Cuneta de coronación de terraplén:
Al igual que las anteriores, evitan que el agua recogida
por la calzada penetre en el talud, lo que podría
ocasionar arrastres e incluso el desmoronamiento parcial
del terraplén. Son de menor tamaño, ya que únicamente
deben evacuar el agua recogida en el firme.
 Cuneta de pie de terraplén:
Su misión es recoger las aguas que caen sobre el talud del
terraplén y sobre el terreno circundante, sobre todo si su
pendiente vierte hacia el propio relleno, ya que podría
llegar a erosionar gravemente la base del mismo.
 TIPOLOGIA

Existen diversos tipos de secciones empleadas en la construcción de

cunetas. Si bien es cierto que existen algunas secciones
hidráulicamente mejores que otras, no es éste el único que debe
procurar la geometría de una cuneta. Sus parámetros de diseño son
los siguientes:
 Sección hidráulica apropiada:
Para la evacuación del caudal máximo previsto para el
correspondiente período de retorno que normalmente se
toma entre 5 y 20 años
 Garantizar Seguridad:
A los vehículos que accidentalmente abandonen la
calzada y penetren en la cuneta. A este efecto deben
evitarse secciones con pendientes abruptas y puntos
angulosos ya que pueden provocar el volcamiento de un
vehículo. Si no puede garantizarse este aspecto, deben
protegerse mediante barreras de contención.
 Durabilidad:
De la infraestructura, empleando materiales adecuados y
procurando una cuidada ejecución, de forma que se
mantenga operativa con los mínimos costes de
mantenimiento y reparación.

Simplicidad geométrica:
De forma que su ejecución sea rápida, barata y eficaz.
 Actualmente, se emplean dos tipos de secciones: Las
triangulares, denominadas en V, y las trapeciales
representadas simbólicamente con la letra T. Las aristas
vivas de dichas secciones deberán suavizarse con
acuerdos de al menos 1.50 m de radio por los motivos ya
comentados de seguridad vial. También deben
mencionarse las secciones reducidas de una anchura
estricta, empleadas en carreteras de montaña.
 Sección triangular:
 Sección trapezoidal:
CUNETAS LONGITUDINALES
DRENAJE
SUBTERRANEO
DRENES HORIZONTALES O
SUBDRENES
1. Definición

 Son zanjas excavadas a mano o con

maquinaria, rellenas de material
filtrante, elementos de captación y
transporte del agua que se emplea
comúnmente en el drenaje de taludes
mediante una tubería perforadas.
Con geotextil,
material
grueso y sin
tubo.

Con material
de filtro y tubo
colector
2. CARACTERISTICAS
• Para los materiales • Para la profundidad
de las zanjas y tipos
La tubería de drenaje será de La profundidad máxima de estas
PVC, con diámetro interior de zanjas es de aproximadamente seis
cincuenta milímetros (50 mm), metros. Los hay de diversas formas:
perforada de acuerdo a lo -Con material de filtro y tubo colector
establecido en los planos -Con material grueso permeable sin
Los tubos deberán cumplir con la tubo (filtro francés)
norma ASTM D 2729-96 A con la -Con geotextil como filtro, material
norma AASHTO M 278-02 grueso y tubo colector.
En el caso de que se requiera la -Con geotextil, material grueso y sin
utilización de un geotextil para el tubo.
recubrimiento externo de la
tubería, éste deberá cumplir con -Tubo colector con capa gruesa de
lo que le sea pertinente del geotextil a su derredor.
numeral 673.2.1 del Artículo 673
-Dren sintético con geomalla,
de estas especificaciones. geotextil
y tubo colector
 • Casos a usar drenes
• Para mantenimiento horizontales 102
Los sistemas de subdrenes se utilizan
en los siguientes casos:
− Colocado longitudinalmente a los
pies de los taludes de cortes que
vierten hacia la carretera para
interceptar filtraciones.
Como los drenes horizontales en − Longitudinalmente en un
la mayoría de los casos no tienen terraplén, ubicado en el lado desde
material de filtro que impida la donde fluye el agua subterránea.
migración de finos, es común que − Longitudinalmente bajo la
estos se tapen periódicamente y se subbase de la carretera para
requiere un mantenimiento sanear el área.
mínimo cada 5 años. El − Transversalmente en las
mantenimiento consiste en limpiar transiciones de corte a terraplén
la tubería o inyectar agua a presión para sanear la subbase y evitar la
para limpiar los orificios de saturación de la superficie de
drenaje y remover las contacto entre el terraplén y el
incrustaciones de material que terreno natural.
obstaculicen el paso del agua. − Formando parte de un sistema
con drenes transversales y
longitudinales o dispuestos como
una espina de pescado, a fin de
sanear en general la faja del
camino.
3. DISEÑO DE SUBDRENES
El diseño de subdrenes de zanja tiene por objeto
determinar los siguientes elementos:
• Profundidad y ancho de la zanja
• Espaciamiento entre zanjas
• Localización en planta de los subdrenes
• Material filtrante y especificaciones
• Cálculo de caudales colectados
• Sistemas de recolección y entrega
 ENFOQUES PARA EL DISEÑO DE SUBDRENES
PROCEDIMIENTO EMPÍRICO
Este sistema se basa en la experiencia anterior de un experto conocedor
del comportamiento del agua en los suelos del sitio. La profundidad,
espaciamiento y demás características del subdrenaje.
PROCEDIMIENTO ANALÍTICO I
Se plantean dos metodologías para el diseño de drenes de
zanja.

El primero se basa en un modelo En este segundo método se considera un

matemático, similar a una red diámetro mínimo de los tubos de 150 mm
para longitudes iguales o menores a 150
de flujo donde se calcula los
m. Este diámetro es suficiente para la
efectos para diferentes
mayor parte de los suelos. Si la longitud del
profundidades de drenes. La lateral o colector es superior a 150 m, el
combinación de sistemas diámetro mínimo será de 200 mm. Los
empíricos y analíticos con un elementos de drenaje subterráneo
conocimiento lo más detallado funcionan normalmente con escurrimiento
posible de las características del a superficie libre y pueden entregar sus
sistema de agua subterránea es aguas al sistema de drenes superficiales
probablemente, la mejor sólo si no trabajan a presión
alternativa para el diseño.
 ESTIMACION DE CAUDALES
En condiciones de flujo permanente, el caudal de agua que debe eliminar
un dren está esencialmente determinado por la recarga de la napa
subterránea, ya que otros volúmenes que inicialmente pueden encontrarse
sobre el nivel de equilibrio, serán eliminados por el dren en un tiempo
relativamente corto, influyen otros factores tales como los que se indican a
continuación:
•Existen pérdidas por intercepción •Se producen en todo instante pérdidas
en las zonas cubiertas por por evaporación de agua desde las
vegetación y en las áreas zonas de almacenamiento superficial, o
impermeables. bien, evapotranspiración de la
•Ocurren pérdidas por infiltración humedad en el suelo.
hacia acuíferos más profundos. •Se produce una disminución de la
•Se presentan afloramientos de velocidad o tasa de infiltración en el
agua subterránea proveniente de tiempo con lo cual disminuye también
otros estratos permeables. la contribución de la lluvia al agua
•Parte de la lluvia escurre subterránea.
superficialmente y no contribuye a •Existe asimismo, una variación
la recarga del agua subterránea. importante de los factores anteriores en
el espacio y en el tiempo.
4. CONSTRUCCION

Perforación del barreno e

instalación del dren

1 El esviaje y la inclinación de las

tuberías horizontales serán los
establecidos en el proyecto o aprobados
por el Interventor, pudiéndose realizar
los últimos ajustes en campo, según las
condiciones del terreno en el punto de
instalación de cada dren.
2 Si la perforación se hace en materiales sueltos o inestables, se
colocará inmediatamente tubería de revestimiento, la cual se removerá
después de haber instalado la tubería ranurada de PVC. Durante la
perforación, se cuidará que el agua, si ésta es usada en la barrenación,
no contamine los cauces de agua superficiales.

3 La tubería se colocará con la ayuda del equipo de perforación para

introducirla en el barreno. Para formar una línea de tubería continua se
conectarán los tramos de tubería que sean necesarios. Los tubos de
cloruro de polivinilo (PVC) se pegarán entre sí, con el sistema indicado
en los documentos del proyecto o el ordenado por el Interventor.
4 El espacio entre el barreno y la tubería no perforada se sellará en un
tramo de al menos tres (3) metros hacia adentro a partir de cara del
talud, con un material que cumpla con lo establecido en el proyecto o
aprobado por el Interventor. El espacio entre el barreno y la tubería
perforada en el resto de la longitud del dren no se deberá sellar.

5 Se deberá instalar un sistema colector del tipo, características y

dimensiones indicadas en el proyecto o aprobadas por el Interventor.
5. APLICACION SUBDRENES 109

son aplicados principalmente en carreteras

evacuando las aguas por infiltración
aumentando el tiempo de vida útil.

APLICACIÓN USANDO GEO TEXTIL:

• Determinar la capacidad de carga del suelo.

• Estimar la intensidad de tránsito y cargas

por rueda esperadas en la vida útil del
camino.

• Establecer profundidad de deformación

aceptable para diseño de caminos no
pavimentados.
• Diseñar espesor de pavimento. Para método AASHTO aplicar factor 110
apropiado para tipo y calidad de capas de pavimento, y factor de
contribución del geotextil.
• Checar criterio de filtración del geotextil.
• Determinar requerimientos de sobrevivencia del geotextil: o Tabla
de valores mínimos establecidos por AASHTO M288.
• Especificar lineamientos y requerimientos de construcción.
6. CONCLUSIONES 111

 Los drenes se utilizan en la ingeniería civil para controlar la humedad del

suelo y evitar la acumulación de agua alrededor de los cimientos de los
edificios o para evitar problemas estructurales en las carreteras.
 Son una solución efectiva y de bajo costo para el control de la humedad
del suelo y la prevención de problemas relacionados con la acumulación
de agua.
 Se puede seleccionar el dren horizontal adecuado según el tipo de suelo.
 Para diseñar un sistema de drenaje horizontal efectivo, es necesario
realizar estudios geotécnicos del suelo, topográfico, hidrológico, de
impacto ambiental y de costos.
7. RECOMENDACIONES 112

 Es importante realizar un estudio detallado del terreno para identificar las áreas
donde se necesitan drenes horizontales. Esto ayudará a determinar la ubicación,
el tamaño y la profundidad de las zanjas para la instalación de los drenes
horizontales.
 Es importante también diseñar un sistema de drenaje que sea adecuado para las
condiciones del terreno y los requisitos del proyecto. El diseño debe considerar
el caudal de agua a drenar, la permeabilidad del suelo, el tipo de tubería y el
material filtrante a utilizar.
 Preparar la zona de trabajo.
 Instalar correctamente las tuberías.
 Verificar la eficacia del sistema.
 Mantener y limpiar regularmente.
COLCHONES DE DRENAJE
Definición:

 Son las capas de material

drenante que se colocan debajo
de terraplenes, generalmente
después de remover los suelos
sueltos para impedir el ascenso de
los niveles de agua. Consisten en
una capa de material grueso
impermeable de veinte a
cincuenta centímetros de espesor
envueltos por dos mantos de
geotextil.
 Definición:

 Enocasiones si los niveles de

agua son altos se colocan
mangueras o tuberías
perforadas para la
recolección del agua
captada por el colchón de
drenaje para evitar el
colapso del terraplén por
saturación de agua.
Diagrama de un colchón de
subdrenaje colocado debajo de un
terraplén
Característica Principal :

• Se puede impedir que el agua subterránea alcance una

zona potencialmente inestable mediante la construcción
como ser taludes.
• Deben tener la capacidad hidráulica suficiente para
conducir toda el agua que reciba.
• Cuando el subdren va unido a una base permeable, puede
estar constituido por un geodrén o ser del tipo francés
envuelto en geotextil.
 Ventajas y Desventajas:

• Fácil instalación.
• No se necesita personal especialmente capacitado para ese tipo de
trabajos.
• Gran eficiencia en cuanto al ahorro del tiempo.
• El diseño se puede adaptar a las características geográficas de la zona.
Eso es de gran importancia en los ríos y lagos.
• Bajo costo la construcción con colchones de geotextiles es menos
costosa que las opciones convencionales.
 La única desventaja es que la eficiencia del colchón drenante depende
mucho de la calidad del geotextil.
Campos de aplicación:

• En filtros tradicionales en vías, parqueaderos,

edificaciones y campos deportivos.
• Colchones drenantes bajo estructuras como
terraplenes y vías.
• Chimeneas drenantes en el espaldón de muros de
contención.
 Ejemplo de aplicación:

 En los campos de futbol con césped sintético, el drenaje puede

ser echo a través de colchones drenantes.
 DISEÑO TECNICO.

 Los colchones drenantes se

aplican con inclinación del
centro del campo hacia los
laterales, en todo el área del
césped.
 Además de una excelente
capacidad de flujo, promueve la
amortiguación de impactos,
dejando el césped mas suave.
CONCLUSIONES

 Proporcionaestabilidad sin necesidad de pilotes u

otras medidas de mejoramiento del suelo
 No es necesario excavar la subrasante.
 Permite una construcción más rápida.
 Adecuado para muchas aplicaciones donde hay
suelos débiles.
 Controla el asentamiento diferencial
Recomendaciones

 se debe usar siempre material granular (grava)

 se debe garantizar que el material sea duro y resistente.
 ya que nose exige una gradación especial esta permitido el
empleo de fragmentos del mismo tamaño
 El geotextil debe cumplir con las características de calidad ya
que de el depende la eficiencia del colchón drenante.
 el material granular a usar debe ser los más cercano posible a
la zona de construcción ya que esto nos garantizará en
colchón drenante económico.
GALERIAS DE DRENAJE
 Son conductos o pasajes ubicados al interior
Definición del terreno o de una estructura, según sea el
caso, encargadas de recibir, captar y conducir
las aguas recolectadas
El uso de galerías de drenaje para mejorar las
condiciones de estabilidad de taludes, para el
caso de presiones muy altas de poros es común
para la estabilización de grandes
deslizamientos.
Las galerías de drenaje son empleadas
especialmente en los grandes proyectos
hidroeléctricos
 Métodos Constructivos
GALERÍA DE DRENAJE EN EL CUERPO DE LA PRESA DE
GRAVEDAD

Estas galerías son utilizadas para captar y conducir las aguas de

infiltración al interior de la presa. acompañadas de otros sistemas de
drenaje como los drenes, cumplen la función de reducir las
supresiones a las que esta sometida las estructura
GALERIA DE DRENAJE AL INTERIOR DEL SUBSUELO

Su principal función es la captar las aguas de

infiltración y flujos subterráneos tal que se evite la
saturación del terreno e incremento en la presión de
poros en las laderas que presentan una condición
latente de inestabilidad. (abatimiento del nivel freático)

• Ladera conformada por un macizo rocoso con alto grado de

fracturamiento.
• Galerías en la parte baja del cerro con longitudes mayores a
40m.
• El agua captada fluye a través del sistemas de diaclasas y
fracturas del macizo hacia las galerías
• Se realizan mediciones del caudal captado y se registran los
valores de precipitación en la zona por
medio de un pluviómetro.
CONSTRUCCION DE GALERÍAS DE DRENAJE EN EL CONTROL DEL
NIVEL FREÁTICO

Se trata de abrir una galería, generalmente

subhorizontal, en el macizo que se desea drenar,
normalmente con una dirección paralela al talud, y
a distancia del mismo. Es habitual perforar una serie
de barrenos en abanico en la bóveda de la galería
para cortar los posibles niveles impermeables o
acceder a zonas de mayor permeabilidad
En función del tipo de terreno a atravesar, las
paredes de las galerías pueden precisar diferentes
tipos de sostenimiento y revestimiento, típico de la
construcción de túneles. En rocas competentes se
puede ejecutar la galería sin sostenimiento, pero en
suelos y rocas muy fracturados puede ser necesario
un revestimiento continuo, normalmente de
hormigón armado, lo cual obliga a instalar un haz
de drenes en distintas direcciones. Si es posible,
estas galerías deben ser accesibles, tanto para
equipos como personas encargadas de su
construcción y posterior mantenimiento.
Las excavaciones suelen iniciarse con una boca de
entrada (pozo de visita) y tener varios pozos de
ventilación a lo largo de la extensión del conducto
(galería).
*La parte superior de la galería se localiza en la zona húmeda, mientras que la parte inferior se ubica en la zona saturada.

Son de gran capacidad drenante por su amplia sección, pudiendo

conectar pozos drenantes y otros sistemas; son apropiadas en
actuaciones a largo plazo, con un drenaje por gravedad; no
interfiere en trabajos en superficie, al estar construidas en
profundidad; son muy eficaces en terrenos con mayor
permeabilidad en sentido vertical que horizontal, como es el caso de
macizos rocosos diaclasados; además, son muy efectivas si se
construyen en superficies inestables y se complementan con taladros
hacia la dirección de la superficie de deslizamiento. En la Figura 2 se
representa, de forma aproximada, la mejor posición de la galería de
drenaje, aunque tanto la situación como su tamaño se ajusta a las
características del terreno. Si bien es económicamente costoso, a
veces se suele rellenar la galería con material granular de distintos
tamaños, lo cual disminuye las deformaciones posteriores de la
galería. Se recomienda disponer una solera hormigonada con ligera
pendiente transversal y un canal de evacuación de las aguas con
pendiente longitudinal suficiente.
 Ventajas
Gran capacidad drenante: su gran sección No interfieren las operaciones mineras en
transversal permite una favorable superficie, al estar construidas a gran
conexión hidráulica con el medio saturado profundidad y con bocas de entradas
a drenar laterales
Son apropiadas para actuaciones diseñadas a Suelen ser muy eficaces en materiales con
largo plazo: el drenaje se produce por gravedad y mayor permeabilidad en sentido vertical
sin necesidad de impulsión mecánica que en horizontal, como es el caso de los
macizos rocosos con predominancia de
diaclasado vertical
Menores servidumbres por desgaste y por labores
de mantenimiento y reposición de componentes y
Suelen ser iguamente muy efectivas si se
equipos
construye por debajo de superficies de
inestabilidad y se complementan con la
instalacion de talados desde la galería y
haca la direccion de la posible dirección
 Desventajas

Menor eficacia en formaciones con Menor eficacia en formaciones hetereogeneas y

permeabilidad horizontal superior a la con frecuentes variaciones espaciales de
vertical requiriendose la perforación de permeabilidades asi como en macizos rocosos con
drenes verticales que faciliten y aumenten una gran separación entre las discontinuidades,
el drenaje vertical en estos casos se debe instalar tambien drenes
complementarios cuyas direcciones deben ser lo
mas perpendiculares posible a las de las
discontinuidades existentes
CONCLUSIONES Las galerías de drenaje son útiles en obras subterráneas y minería, así
como en el interior de presas

Útil en taludes de gran altura o situaciones problemáticas

Gran capacidad de drenaje por gravedad.

Poco eficaces en formaciones heterogéneas o macizos rocosas con gran

separación entre discontinuidades.

Se recomienda una solera hormigonada y un canal de evacuación con pendiente

suficiente.

Si la permeabilidad horizontal es mayor que la vertical, el agua puede

pasar por la galeria sin fluir hacia ella
Es recomendable construir pozos verticales o sondeos de drenaje
inclinados desde la galería
IMPERMEABILIDAD DE DRENAJES
 DEFINICIÓN
La impermeabilidad en drenes se refiere a la capacidad del material utilizado en
la construcción del dren para evitar que el agua pase a través de él
Si un dren no es lo suficientemente impermeable,
el agua puede filtrarse a través de él y reducir su
capacidad de drenaje, lo que puede provocar
daños en las estructuras subterráneas
 ¿Cómo se realiza la
impermeabilización en drenes?
 Limpieza y preparación del área: Antes de comenzar
cualquier trabajo, es importante limpiar y preparar el
área donde se va a realizar la impermeabilización
 Elección del material de impermeabilización: Existen
diferentes materiales de impermeabilización que se
pueden utilizar en drenes, como geotextiles
 Colocación del material de impermeabilización: Una
vez elegido el material de impermeabilización, se
debe colocar sobre la superficie del dren
 Sellar las uniones: En el caso de que se utilicen láminas
de impermeabilización, es necesario sellar las uniones
entre ellas para evitar que el agua se filtre
 Prueba de impermeabilización: Una vez finalizada la
colocación del material de impermeabilización, se
debe realizar una prueba para verificar que no hay
filtraciones
¿Materiales para impermeabilizar
drenes? Geotextiles: Son materiales de

filtración y separación
 Geomembranas: Son láminas
de polietileno de alta
densidad o PVC
 Geoceldas: Son estructuras
tridimensionales hechas de
plástico
 Mortero impermeable: Es una
mezcla de cemento, arena y
aditivos
 Asfalto modificado con
polímeros: Es una mezcla de
asfalto y polímeros
Aplicaciones de la
impermeabilización de drenes con
geotextiles
 Construcción de carreteras: Los drenes impermeabilizados con
geotextiles se utilizan en la construcción de carreteras
 Construcción de edificios: Los drenes impermeabilizados con
geotextiles se utilizan en la construcción de edificios para evitar la
entrada de agua en los cimientos.
 Agricultura: Los drenes impermeabilizados con geotextiles se utilizan en
la agricultura para prevenir la acumulación de agua en los campos de
cultivo.
 Construcción de canales y ríos: Los drenes impermeabilizados con
geotextiles se utilizan en la construcción de canales
 Instalaciones de tratamiento de aguas: Los drenes impermeabilizados
con geotextiles se utilizan en las instalaciones de tratamiento de aguas
Beneficios de la impermeabilización
de drenes con geotextiles como:
 Mejora de la eficiencia del
drenaje
 Prevención de la erosión
 Protección del medio ambiente
 Durabilidad:

➢ Aplicaciones de la impermeabilización de drenes con Geomenbrana

Aplicaciones de la impermeabilización
de drenes con Geomenbrana
 Tipos de Geomembranas
 Polietileno de alta densidad (HDPE)
 Cloruro de polivinilo (PVC
 Geomembranas de caucho butilo
 Geomembranas de caucho etileno propileno dieno
 Propiedades y ventajas de las Geomembranas
 Impermeabilidad
 Resistencia a la degradación química
 Resistencia a los rayos UV
 Flexibilidad
 Durabilidad
 Bajo costo y fácil instalación
Aplicaciones de la impermeabilización
de drenes con Asfalto Modificado con
Polímero
El uso de asfalto modificado con polímero sirve para crear una barrera
impermeable en los drenes.
Propiedades y ventajas
 Mayor resistencia
 Impermeabilidad
 Durabilidad, Flexibilidad
 Eficiencia del drenaje
 Fácil aplicación
 Costo efectividad
Aplicaciones de la impermeabilización
de drenes con Geoceldas
son estructuras tridimensionales de células abiertas hechas de material geotécnico

Factores críticos a considerar

 Selección adecuada del material
de relleno
 Diseño y configuración de las
geoceldas
 Calidad y durabilidad del
material de las geoceldas
 Instalación adecuada y
mantenimiento regular
IMPERMEABILIZACIÓN EN OBRAS
SUBTERRÁNEAS Y TÚNELES
 surge debido a la necesidad de controlar flujos de infiltración de agua que se
producen a través del macizo rocoso

Se debe diseñar tomando en cuenta

 Condiciones del terreno y tipo de
construcción.
 Presencia de agua y estado en
que se encuentra el terreno,
 Grado de impermeabilización
requerido y tipo de servicio que
prestará el túnel.
 Elementos necesarios y
específicos a usar en la
impermeabilización.
 Acciones a las que puede estar
expuesta la impermeabilización,
 Tamaño y vida del túnel.
Métodos para drenar e
impermeabilizar sótanos
El agua: enemiga de la construcción
 a) Dren de zapatas • Filtraciones, grietas, fisuras u
 b) Dren interceptor oquedades del propio material
 c) Dren de piso • Humedades por capilaridad: se
 d) Membrana impermeable cuando producen cuando los materiales
es accesible desde fuera absorben el agua con la que entran
en contacto a través de sus
la pared exterior microporosl
 e) Membrana impermeable cuando es
accesible desde fuera la pared • Humedades accidentales: causadas
exterior por la rotura accidental de
instalaciones por donde pasa agua,
 e) Membrana impermeable cuando como tuberías de saneamiento..
el muro exterior no es accesible.
